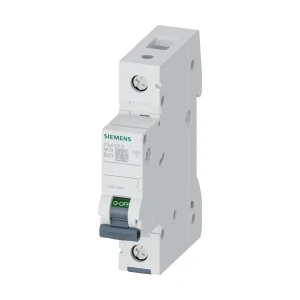

5SL6120-6 Wyłącznik nadprądowy SENTRON, 230/400V 6KA,1-biegun, B 20A

5SL6120-6 to wyłącznik nadmiarowo-prądowy z rodziny SENTRON, przeznaczony do ochrony instalacji w budownictwie mieszkaniowym oraz infrastrukturze. Jest to aparat 1-biegunowy o charakterystyce wyzwalania B i prądzie znamionowym 20 A, o zdolności łączeniowej 6 kA (zgodnie z EN 60898 oraz IEC 60947-2).

Najważniejsze cechy

• Producent: Siemens
• Linia / marka: SENTRON
• Model: 5SL6120-6
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów: 1
• Wersja biegunów: 1-bieg.
• Charakterystyka wyzwalania: B
• Prąd znamionowy: 20 A (dla 30°C)
• Zdolność łączeniowa: 6 kA (EN 60898), 6 kA (IEC 60947-2)
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych
• Strata mocy: 2,2 W (dla prądu znamionowego, AC, stan rozgrzany, na biegun)

Napięcia i prądy

• Rodzaj napięcia roboczego: AC
• Zastosowanie: tylko w obwodach z prądem przemiennym lub prądem stałym; użycie mieszane jest zabronione
• Napięcie zasilające (AC): 400 V
• Częstotliwość: 50/60 Hz
• Napięcie robocze (AC, praca wielofazowa): maks. 440 V
• Napięcie robocze (DC): maks. 62,5 V
• Uwaga (DC): 62,5 V DC na biegun uwzględnia napięcie ładowania baterii o wartości szczytowej 72 V
• Napięcie izolacji (Ui): 250 V (AC, praca jednofazowa), 440 V (AC, praca wielofazowa)
• Prąd roboczy: 20 A (30°C), 18,79 A (40°C), 16,8 A (55°C)
• Prąd roboczy (AC): 20 A

Właściwości produktu

• Ochrona przed dotykiem: tak
• Bezhalogenowy: tak
• Nie zawiera silikonu: tak
• Możliwość plombowania: tak
• Możliwość instalacji wyposażenia dodatkowego: tak
• Współłączący przewód neutralny (część składowa produktu): nie

Podłączenia

• Przekrój przewodu jednożyłowego: 0,75…25 mm²
• Przekrój przewodu wielożyłowego: 0,75…25 mm²
• Przekrój linki z tulejką kablową: 0,75…25 mm²
• Moment dokręcenia (zacisk śrubowy): 2,5…3 N·m

Konstrukcja i montaż

• Wysokość: 90 mm
• Szerokość: 18 mm
• Głębokość: 76 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 1
• Pozycja montażowa: dowolny
• Waga netto: 130 g

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -25…45°C
• Temperatura otoczenia podczas magazynowania: -40…75°C

Podsumowanie

Siemens SENTRON 5SL6120-6 to kompaktowy, 1-biegunowy wyłącznik nadmiarowo-prądowy o charakterystyce B i prądzie 20 A, zapewniający zdolność łączeniową 6 kA oraz parametry montażowe typowe dla aparatury modułowej (1 moduł, 18 mm). Dzięki właściwościom takim jak ochrona przed dotykiem, możliwość plombowania i bezhalogenowa konstrukcja sprawdzi się w rozdzielnicach instalacyjnych w zastosowaniach mieszkaniowych i infrastrukturalnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia i oznaczenia właściwe dla aparatury SENTRON: CE / EG-Konf. / deklaracja zgodności UE, UKCA, VDE, CEBEC, EAC, QC PASS, Confirmation oraz dokumenty środowiskowe EPD / Environmental Confirmations.
• Wyłącznik nadmiarowo-prądowy przeznaczony do ochrony instalacji i obwodów elektrycznych w budynkach mieszkalnych oraz infrastrukturze. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Urządzenie zgodne z wymaganiami EN 60898-1; dla wskazanych wykonań również zgodnie z IEC 60947-2. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, charakterystyką wyzwalania, prądem znamionowym oraz znamionową zdolnością łączeniową.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji lub prac serwisowych należy wyłączyć i zabezpieczyć przed ponownym załączeniem wszystkie źródła zasilania urządzenia.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, instalacji albo brak prawidłowej ochrony obwodu.
• Stosować wyłącznie w obwodach prądu przemiennego lub prądu stałego zgodnie z dokumentacją producenta. Użycie mieszane w obwodach AC i DC jest zabronione.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego, prądu znamionowego, częstotliwości, zdolności łączeniowej oraz dopuszczalnej temperatury otoczenia.
• Urządzenie ma stopień ochrony IP20 przy podłączonych przewodach. Aparat należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz moment dokręcania zacisków określony przez producenta. Nieprawidłowe dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu lub zagrożenie pożarowe.
• Montaż na szynie DIN wykonywać zgodnie z instrukcją producenta. Po montażu sprawdzić prawidłowe osadzenie aparatu, podłączenie przewodów oraz zgodność połączeń ze schematem instalacji.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:
5SL6120-6 Karta katalogowa
