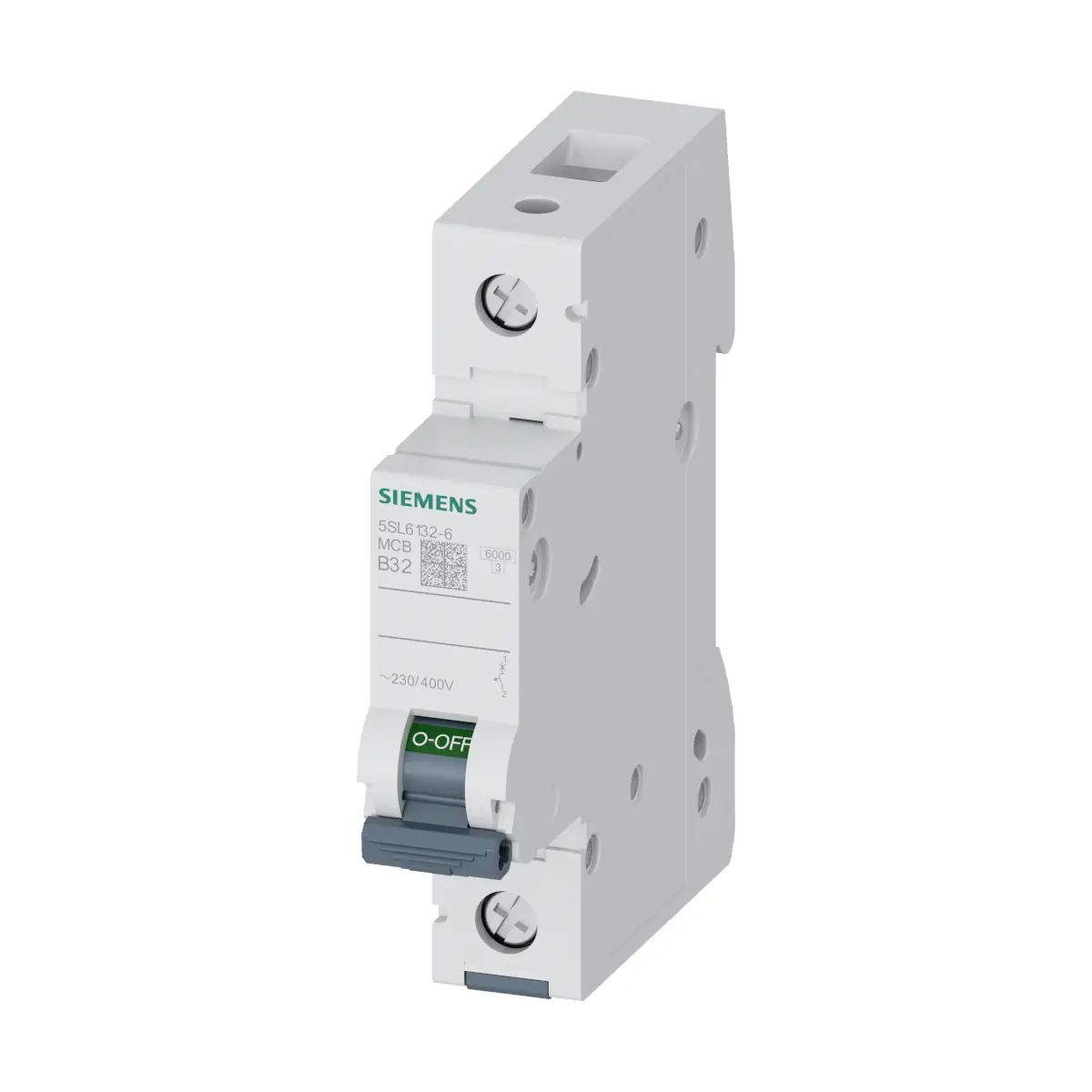

5SL6132-6 Wyłącznik nadprądowy SENTRON, 230/400V 6KA,1-biegun, B 32A

5SL6132-6 to wyłącznik nadmiarowo-prądowy Siemens z rodziny SENTRON, przeznaczony do zabezpieczania obwodów przed przeciążeniem i zwarciem. Jest to wersja 1-biegunowa o charakterystyce wyzwalania B i prądzie znamionowym 32 A, ze znamionową zdolnością łączeniową 6 kA. Urządzenie jest przewidziane do zastosowań w budownictwie mieszkaniowym / infrastrukturze.

Najważniejsze cechy

• Producent: Siemens
• Nazwa markowa produktu: SENTRON
• Model: 5SL6132-6
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów / wersja: 1 / 1-bieg.
• Charakterystyka wyzwalania: B
• Prąd znamionowy: 32 A (dla 30°C)
• Zdolność łączeniowa: 6 kA (EN 60898) / 6 kA (IEC 60947-2)
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych
• Właściwości materiałowe: bezhalogenowy, nie zawiera silikonu
• Możliwość plombowania: tak

Zastosowanie

• Zabezpieczenia obwodów w instalacjach elektrycznych w obszarze budownictwa mieszkaniowego oraz infrastruktury.
• Praca w obwodach z prądem przemiennym (AC) lub prądem stałym (DC) (użycie mieszane jest zabronione).

Funkcje i wykonanie

• Ochrona przed dotykiem: tak
• Współłączący przewód neutralny: nie
• Możliwość instalacji wyposażenia dodatkowego: tak

Napięcie i prąd pracy

• Rodzaj napięcia roboczego: AC
• Napięcie zasilające (AC): 400 V
• Częstotliwość: 50/60 Hz
• Napięcie izolacji (Ui): 250 V (praca jednofazowa AC) / 440 V (praca wielofazowa AC)
• Napięcie robocze (AC): maks. 440 V (praca wielofazowa)
• Napięcie robocze (DC): maks. 62,5 V (uwaga: 62,5 V DC na biegun uwzględnia napięcie ładowania baterii o wartości szczytowej 72 V)
• Prąd roboczy: 32 A (30°C) / 30,06 A (40°C) / 26,89 A (55°C)
• Prąd roboczy przy AC: 32 A

Podłączenie elektryczne

• Przekrój przewodu (jednożyłowy): 0,75…25 mm²
• Przekrój przewodu (wielożyłowy): 0,75…25 mm²
• Przekrój przewodu (linka z tulejką kablową): 0,75…25 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m

Dane techniczne

• Zdolność łączeniowa (znamionowa): 6 kA (EN 60898), 6 kA (IEC 60947-2)
• Strata mocy: 3,4 W (dla wartości znamionowej prądu, AC, stan rozgrzany, na biegun)
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Temperatura otoczenia (praca): -25…45°C
• Temperatura otoczenia (magazynowanie): -40…75°C

Wymiary i montaż

• Wysokość: 90 mm
• Szerokość: 18 mm
• Głębokość: 76 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 1
• Pozycja montażowa: dowolna
• Masa netto: 132 g

Podsumowanie

Siemens SENTRON 5SL6132-6 to 1-biegunowy wyłącznik nadmiarowo-prądowy o charakterystyce B i prądzie znamionowym 32 A, zapewniający znamionową zdolność łączeniową 6 kA. Bezhalogenowa, plombowalna konstrukcja, ochrona przed dotykiem, szeroki zakres przekrojów podłączanych przewodów oraz możliwość pracy w instalacjach (AC lub DC – bez użycia mieszanego) czynią go solidnym rozwiązaniem do zastosowań mieszkaniowych i infrastrukturalnych.

Pliki do pobrania:
5SL6132-6 Karta katalogowa
