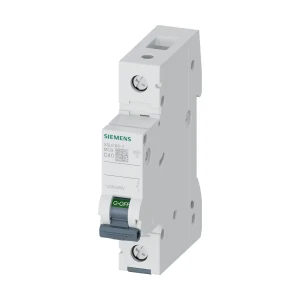

5SL6140-7 Wyłącznik nadprądowy SENTRON, 230/400V 6KA,1-biegun, C 40A

Siemens SENTRON 5SL6140-7 to wyłącznik nadmiarowo-prądowy (MCB) o charakterystyce wyzwalania C, prądzie znamionowym 40 A i zdolności łączeniowej 6 kA. Jest to aparat 1-biegunowy (1P) do zastosowań w instalacjach 230/400 V AC, przeznaczony m.in. do obiektów budownictwa mieszkaniowego oraz infrastruktury.

Najważniejsze cechy

• Producent / seria: Siemens, SENTRON
• Model: 5SL6140-7
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów / wersja: 1 / 1-bieg.
• Charakterystyka wyzwalania: C
• Prąd znamionowy: 40 A (dla 30°C)
• Zdolność łączeniowa: 6 kA (wg EN 60898 oraz IEC 60947-2)
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych
• Właściwości: bezhalogenowy, nie zawiera silikonu, możliwość plombowania
• Ochrona przed dotykiem: tak
• Możliwość instalacji wyposażenia dodatkowego: tak

Zastosowanie

• Do instalacji w obszarze budownictwa mieszkaniowego oraz infrastruktury.
• Do pracy w obwodach z prądem przemiennym (AC); dopuszczalne jest także zastosowanie w obwodach z prądem stałym, przy czym użycie mieszane jest zabronione.

Dane elektryczne

• Rodzaj napięcia (napięcie robocze): AC
• Napięcie zasilające: 400 V AC
• Częstotliwość: 50/60 Hz
• Napięcie izolacji (Ui): 250 V (praca jednofazowa AC), 440 V (praca wielofazowa AC)
• Napięcie robocze (AC): maks. 440 V (praca wielofazowa)
• Napięcie robocze (DC): maks. 62,5 V (na biegun); 62,5 V DC na biegun uwzględnia napięcie ładowania baterii o wartości szczytowej 72 V
• Prąd roboczy: 40 A (30°C), 37,57 A (40°C), 33,61 A (55°C)
• Strata mocy: 3,3 W na biegun (dla wartości znamionowej prądu, AC, stan rozgrzany)

Zdolność przełączania

• Zdolność łączeniowa prądu: 6 kA (wg EN 60898)
• Zdolność łączeniowa prądu: 6 kA (wg IEC 60947-2)

Połączenia

• Przekrój przewodu jednożyłowego: 0,75…25 mm²
• Przekrój przewodu wielożyłowego: 0,75…25 mm²
• Przekrój linki z tulejką kablową: 0,75…25 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m
• Współłączący przewód neutralny: nie

Konstrukcja i montaż

• Wysokość: 90 mm
• Szerokość: 18 mm
• Głębokość: 76 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 1
• Pozycja montażowa: dowolny
• Masa netto: 153 g

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -25…45°C
• Temperatura otoczenia podczas magazynowania: -40…75°C

Podsumowanie

5SL6140-7 z serii Siemens SENTRON to kompaktowy wyłącznik nadmiarowo-prądowy 1P o charakterystyce C i prądzie znamionowym 40 A, ze zdolnością łączeniową 6 kA. Oferuje klasę ochrony IP20 (z podłączonymi przewodami), możliwość plombowania oraz parametry przyłączeniowe do przewodów 0,75…25 mm², dzięki czemu sprawdza się w typowych zastosowaniach instalacyjnych w budownictwie mieszkaniowym i infrastrukturze.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia i oznaczenia właściwe dla aparatury SENTRON: CE / EG-Konf. / deklaracja zgodności UE, UKCA, VDE, CEBEC, EAC, QC PASS, Confirmation oraz dokumenty środowiskowe EPD / Environmental Confirmations.
• Wyłącznik nadmiarowo-prądowy przeznaczony do ochrony instalacji i obwodów elektrycznych w budynkach mieszkalnych oraz infrastrukturze. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Urządzenie zgodne z wymaganiami EN 60898-1; dla wskazanych wykonań również zgodnie z IEC 60947-2. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, charakterystyką wyzwalania, prądem znamionowym oraz znamionową zdolnością łączeniową.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji lub prac serwisowych należy wyłączyć i zabezpieczyć przed ponownym załączeniem wszystkie źródła zasilania urządzenia.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, instalacji albo brak prawidłowej ochrony obwodu.
• Stosować wyłącznie w obwodach prądu przemiennego lub prądu stałego zgodnie z dokumentacją producenta. Użycie mieszane w obwodach AC i DC jest zabronione.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego, prądu znamionowego, częstotliwości, zdolności łączeniowej oraz dopuszczalnej temperatury otoczenia.
• Urządzenie ma stopień ochrony IP20 przy podłączonych przewodach. Aparat należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz moment dokręcania zacisków określony przez producenta. Nieprawidłowe dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu lub zagrożenie pożarowe.
• Montaż na szynie DIN wykonywać zgodnie z instrukcją producenta. Po montażu sprawdzić prawidłowe osadzenie aparatu, podłączenie przewodów oraz zgodność połączeń ze schematem instalacji.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:
5SL6140-7 Karta katalogowa
