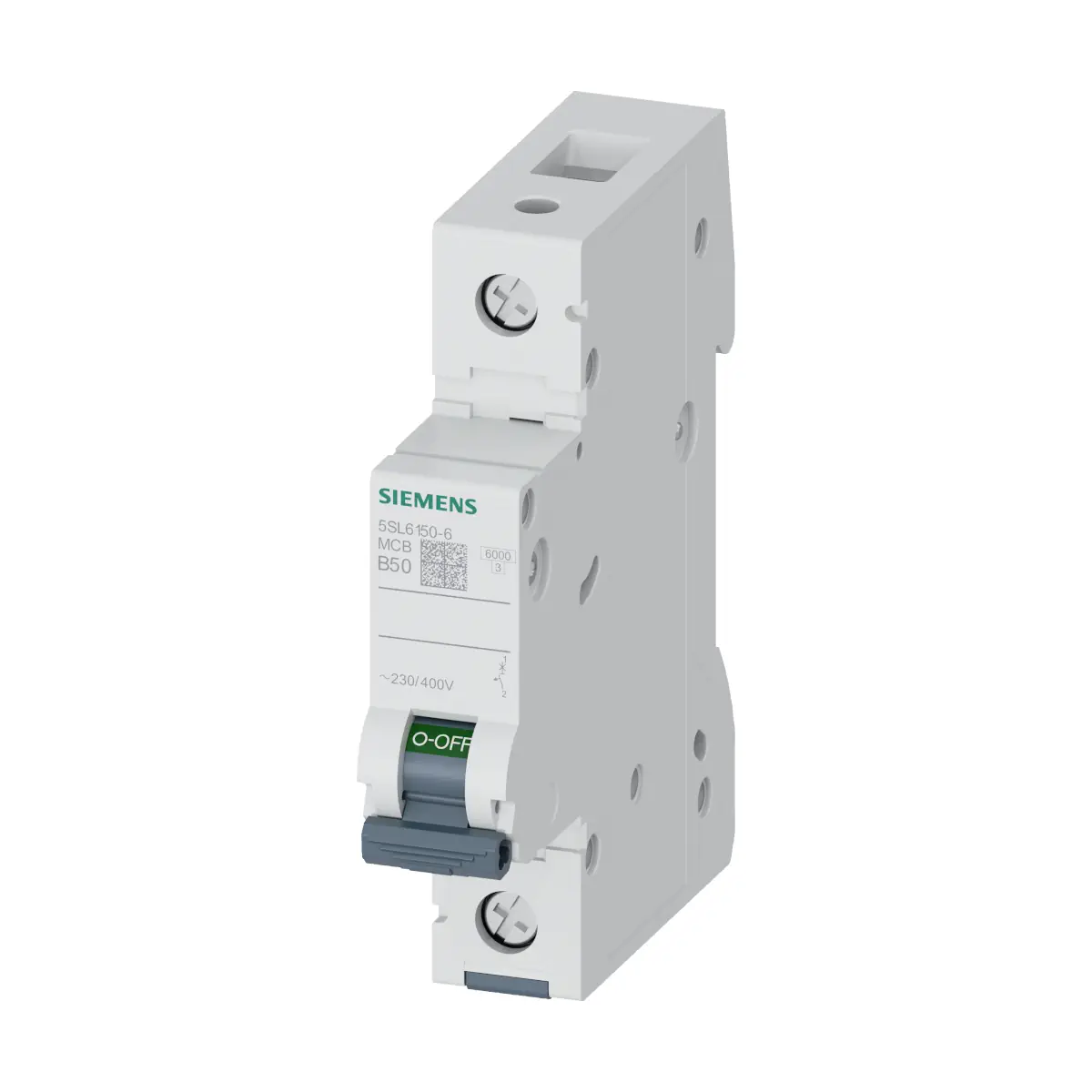

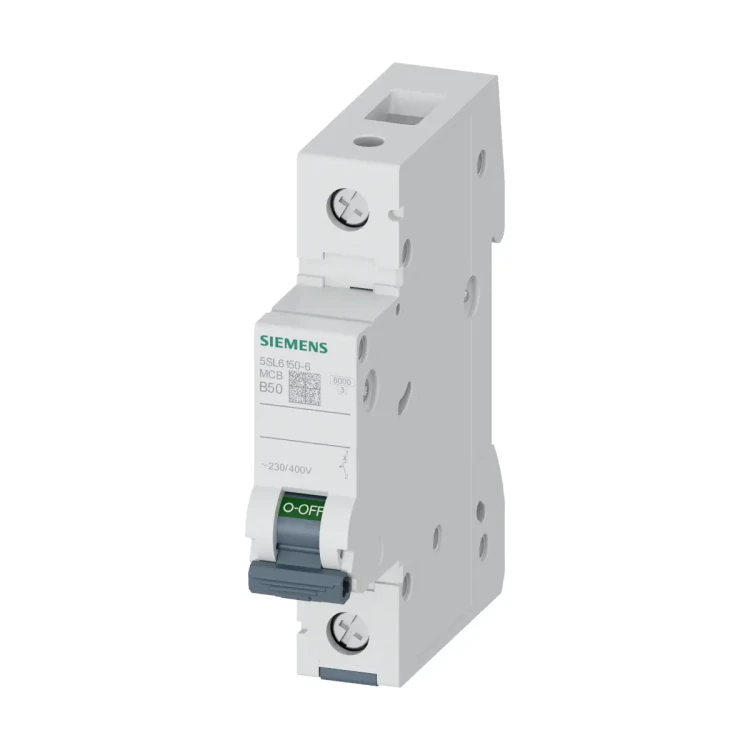

5SL6150-6 Wyłącznik nadprądowy SENTRON, 230/400V 6KA,1-biegun, B 50A

5SL6150-6 to wyłącznik nadmiarowo-prądowy z rodziny Siemens SENTRON, przeznaczony do zabezpieczania obwodów elektrycznych przed skutkami przeciążeń i zwarć. Jest to aparat 1-biegunowy (1P) o charakterystyce wyzwalania B, z prądem znamionowym 50 A oraz zdolnością zwarciową 6 kA, dla instalacji 230/400 V.

Najważniejsze cechy

• Producent / marka: Siemens SENTRON
• Model: 5SL6150-6
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów: 1 (wersja 1-bieg.)
• Charakterystyka wyzwalania: B
• Prąd znamionowy: 50 A (przy 30°C)
• Zdolność wyłączania: 6 kA (wg EN 60898 oraz IEC 60947-2)
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych
• Strata mocy: 4 W (przy prądzie znamionowym, AC, w stanie rozgrzanym – na biegun)
• Właściwości: bezhalogenowy, nie zawiera silikonu, możliwość plombowania, ochrona przed dotykiem
• Możliwość instalacji: budownictwo mieszkaniowe / infrastruktura

Parametry elektryczne

• Rodzaj napięcia (napięcie robocze): AC
• Zasada stosowania: zastosowanie tylko w obwodach z prądem przemiennym lub prądem stałym; użycie mieszane jest zabronione
• Napięcie zasilające (AC): 400 V
• Częstotliwość: 50/60 Hz
• Napięcie izolacji (Ui): 250 V (AC, praca jednofazowa) / 440 V (AC, praca wielofazowa)
• Maks. napięcie robocze (AC, praca wielofazowa): 440 V
• Maks. napięcie robocze (DC): 62,5 V
• Uwaga dla DC: 62,5 V DC na biegun uwzględnia napięcie ładowania baterii o wartości szczytowej 72 V
• Prąd roboczy (wartości znamionowe): 50 A (30°C) / 46,97 A (40°C) / 42,01 A (55°C)

Zdolność wyłączania i bezpieczeństwo

• Zdolność łączeniowa prądu: 6 kA zgodnie z EN 60898
• Zdolność łączeniowa prądu: 6 kA zgodnie z IEC 60947-2
• Ochrona przed dotykiem: tak
• Część składowa – współłączący przewód neutralny: nie

Podłączenie przewodów

• Przekrój przewodu (jednożyłowy): 0,75…25 mm²
• Przekrój przewodu (wielożyłowy): 0,75…25 mm²
• Przekrój przewodu (linka z tulejką kablową): 0,75…25 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m

Wymiary i dane mechaniczne

• Wysokość: 90 mm
• Szerokość: 18 mm
• Głębokość: 76 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 1
• Pozycja montażowa: dowolny
• Masa netto: 168 g

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -25…45°C
• Temperatura otoczenia podczas magazynowania: -40…75°C

Podsumowanie

Siemens SENTRON 5SL6150-6 to 1-biegunowy wyłącznik nadmiarowo-prądowy o charakterystyce B i prądzie znamionowym 50 A, zapewniający zdolność wyłączania 6 kA. Oferuje stopień ochrony IP20 (z podłączonymi przewodami), mechanicznie jest przystosowany do 10 000 cykli łączeniowych i umożliwia podłączenie przewodów do 25 mm², co czyni go praktycznym rozwiązaniem do instalacji w budownictwie mieszkaniowym oraz infrastrukturze.
