5SL6216-6 Wyłącznik nadprądowy SENTRON, 400V, 6KA, 2-bieguny, B 16A

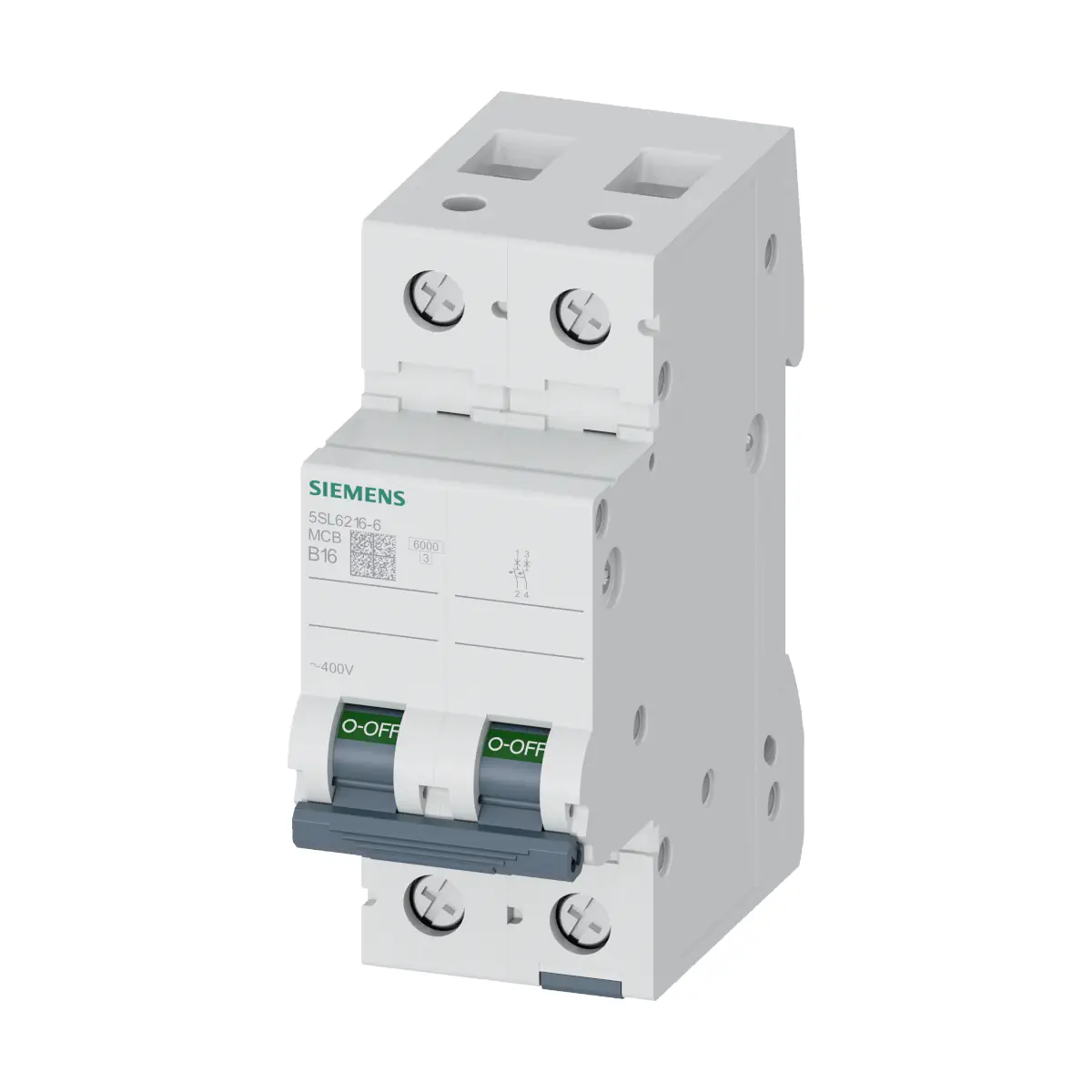

5SL6216-6 to 2-biegunowy wyłącznik nadmiarowo-prądowy z rodziny SENTRON (Siemens), o prądzie znamionowym 16 A i charakterystyce wyzwalania B. Urządzenie przeznaczone jest do instalacji AC 400 V (50/60 Hz) i zapewnia zdolność wyłączania 6 kA zgodnie z EN 60898 oraz IEC 60947-2. Dzięki kompaktowej obudowie (szerokość 2 moduły) sprawdzi się w zastosowaniach budownictwa mieszkaniowego i infrastruktury.

Najważniejsze cechy

• Producent: Siemens
• Seria / marka: SENTRON
• Model: 5SL6216-6
• Typ urządzenia: wyłącznik nadmiarowo-prądowy
• Liczba biegunów: 2
• Wersja biegunów: 2-bieg.
• Charakterystyka wyzwalania: B
• Prąd znamionowy: 16 A (przy 30°C)
• Zdolność wyłączania: 6 kA (EN 60898 / IEC 60947-2)
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Ochrona przed dotykiem: tak
• Możliwość plombowania: tak
• Bezhalogenowy: tak
• Nie zawiera silikonu: tak

Zastosowanie

• Obszar instalacji: budownictwo mieszkaniowe / infrastruktura
• Rodzaj napięcia: zastosowanie w obwodach z prądem przemiennym lub prądem stałym; użycie mieszane jest zabronione
• Współłączący przewód neutralny: nie

Dane elektryczne

• Napięcie zasilające (AC): 400 V
• Częstotliwość: 50/60 Hz
• Napięcie izolacji Ui (AC, praca wielofazowa): 440 V
• Napięcie robocze (AC, praca wielofazowa): maks. 440 V
• Napięcie robocze (DC): maks. 62,5 V (na biegun)
• Prąd roboczy / znamionowy: 16 A (przy 30°C); 15,23 A (przy 40°C); 13,99 A (przy 55°C)

Zdolność łączeniowa i straty mocy

• Zdolność łączeniowa prądu: 6 kA (EN 60898)
• Zdolność łączeniowa prądu: 6 kA (IEC 60947-2)
• Strata mocy (AC, stan rozgrzany): 2 W na biegun (przy prądzie znamionowym)

Połączenia

• Przekrój przewodu jednożyłowego: 0,75…25 mm²
• Przekrój przewodu wielożyłowego: 0,75…25 mm²
• Przekrój linki z tulejką kablową: 0,75…25 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m

Konstrukcja mechaniczna

• Wysokość: 90 mm
• Szerokość: 36 mm
• Głębokość: 76 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 2
• Pozycja montażowa: dowolny
• Masa netto: 271 g
• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -25…45°C
• Temperatura otoczenia podczas magazynowania: -40…75°C

Podsumowanie

Siemens SENTRON 5SL6216-6 to 2-biegunowy wyłącznik nadmiarowo-prądowy o charakterystyce B i prądzie 16 A, przeznaczony do instalacji AC 400 V. Zdolność wyłączania 6 kA, kompaktowa szerokość 2 moduły, możliwość plombowania oraz szeroki zakres dopuszczalnych przekrojów przewodów sprawiają, że jest to praktyczne rozwiązanie do rozdzielnic w budownictwie mieszkaniowym i obiektach infrastruktury.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia i oznaczenia właściwe dla aparatury SENTRON: CE / EG-Konf. / deklaracja zgodności UE, UKCA, VDE, CEBEC, EAC, QC PASS, Confirmation oraz dokumenty środowiskowe EPD / Environmental Confirmations.
• Wyłącznik nadmiarowo-prądowy przeznaczony do ochrony instalacji i obwodów elektrycznych w budynkach mieszkalnych oraz infrastrukturze. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Urządzenie zgodne z wymaganiami EN 60898-1; dla wskazanych wykonań również zgodnie z IEC 60947-2. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, charakterystyką wyzwalania, prądem znamionowym oraz znamionową zdolnością łączeniową.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji lub prac serwisowych należy wyłączyć i zabezpieczyć przed ponownym załączeniem wszystkie źródła zasilania urządzenia.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, instalacji albo brak prawidłowej ochrony obwodu.
• Stosować wyłącznie w obwodach prądu przemiennego lub prądu stałego zgodnie z dokumentacją producenta. Użycie mieszane w obwodach AC i DC jest zabronione.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego, prądu znamionowego, częstotliwości, zdolności łączeniowej oraz dopuszczalnej temperatury otoczenia.
• Urządzenie ma stopień ochrony IP20 przy podłączonych przewodach. Aparat należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz moment dokręcania zacisków określony przez producenta. Nieprawidłowe dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu lub zagrożenie pożarowe.
• Montaż na szynie DIN wykonywać zgodnie z instrukcją producenta. Po montażu sprawdzić prawidłowe osadzenie aparatu, podłączenie przewodów oraz zgodność połączeń ze schematem instalacji.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
