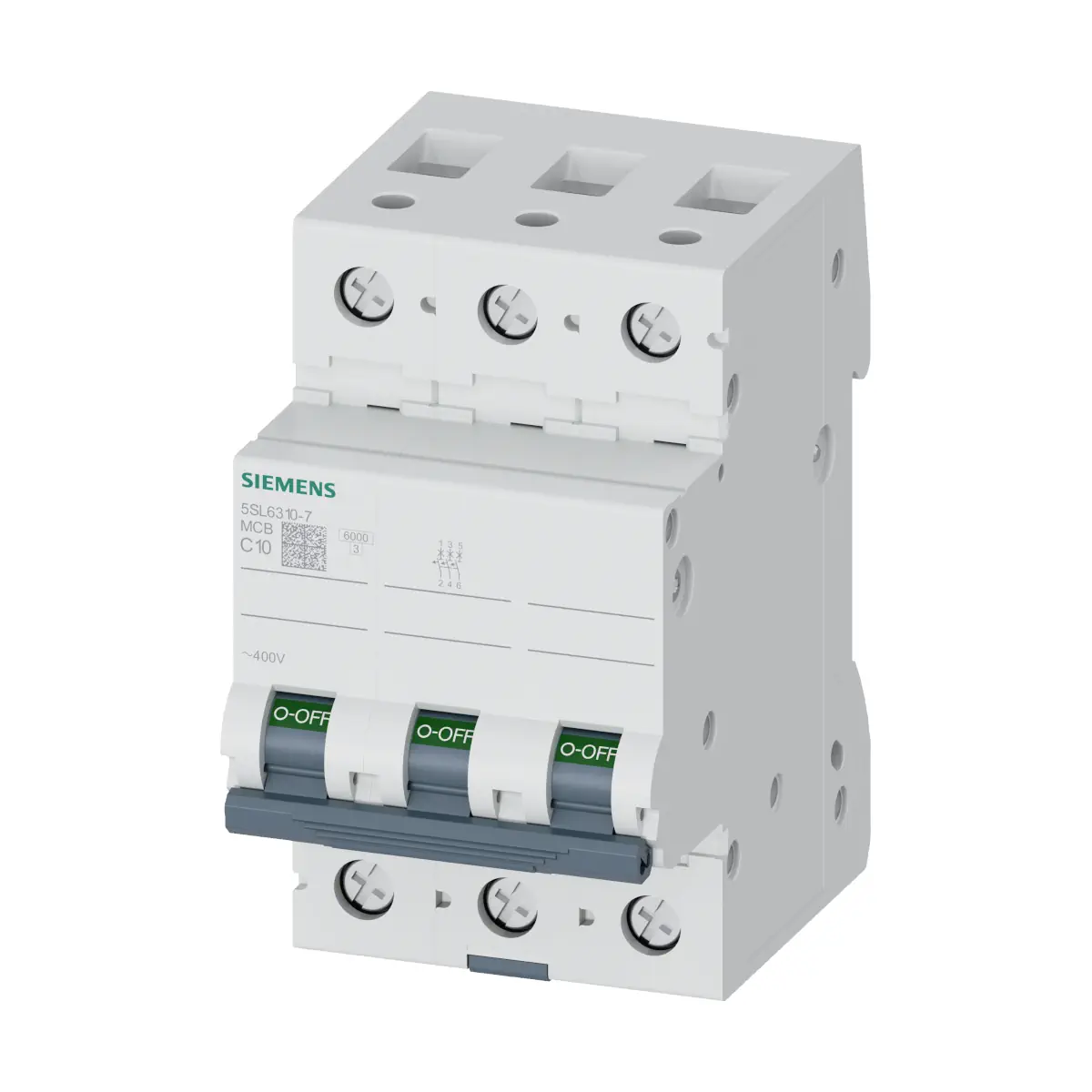

5SL6310-7 Wyłącznik nadprądowy SENTRON, 400V, 6KA, 3-bieguny, C 10A

Siemens 5SL6310-7 to wyłącznik nadmiarowo-prądowy z serii SENTRON, przeznaczony do zabezpieczania obwodów w instalacjach AC 400 V. Wersja 3-biegunowa o charakterystyce wyzwalania C i prądzie znamionowym 10 A oferuje znamionową zdolność łączeniową 6 kA (wg EN 60898 oraz IEC 60947-2) oraz możliwość stosowania w budownictwie mieszkaniowym i infrastrukturze.

Najważniejsze cechy

• Producent: Siemens
• Rodzina / marka: SENTRON
• Model: 5SL6310-7
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów: 3 (3-biegunowy)
• Charakterystyka wyzwalania: C
• Prąd znamionowy: 10 A (przy 30°C)
• Napięcie zasilające: AC 400 V
• Częstotliwość: 50/60 Hz
• Zdolność łączeniowa: 6 kA (EN 60898 / IEC 60947-2)
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych
• Właściwości: ochrona przed dotykiem, bezhalogenowy, nie zawiera silikonu, możliwość plombowania

Zastosowanie

• Instalacje elektryczne w obszarze: budownictwo mieszkaniowe / infrastruktura.
• Układy zasilane AC (napięcie zasilające 400 V, 50/60 Hz).

Napięcia i prądy znamionowe

• Rodzaj napięcia roboczego: AC
• Napięcie zasilające: AC 400 V
• Maks. napięcie robocze (praca wielofazowa, AC): 440 V
• Napięcie izolacji (Ui) przy pracy wielofazowej, AC: 440 V
• Maks. napięcie robocze (DC): 62,5 V
• Uwaga dla DC: 62,5 V DC na biegun uwzględnia napięcie ładowania baterii o wartości szczytowej 72 V
• Prąd roboczy (wartość znamionowa): 10 A (przy 30°C), 9,52 A (przy 40°C), 8,74 A (przy 55°C)
• Prąd roboczy przy AC (wartość znamionowa): 10 A

Zdolność łączeniowa i straty mocy

• Zdolność łączeniowa (EN 60898): 6 kA
• Zdolność łączeniowa (IEC 60947-2): 6 kA
• Strata mocy (AC, stan rozgrzany) na biegun przy prądzie znamionowym: 1,3 W

Połączenia (zaciski)

• Przekrój przewodu (jednożyłowy): 0,75…25 mm²
• Przekrój przewodu (wielożyłowy): 0,75…25 mm²
• Przekrój przewodu (linka z tulejką): 0,75…25 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m
• Część składowa produktu – współłączący przewód neutralny: Nie

Konstrukcja i montaż

• Wysokość: 90 mm
• Szerokość: 54 mm
• Głębokość: 76 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 3
• Pozycja montażowa: dowolny
• Masa netto: 387 g

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -25…45°C
• Temperatura otoczenia podczas magazynowania: -40…75°C

Podsumowanie

Siemens SENTRON 5SL6310-7 to 3-biegunowy wyłącznik nadmiarowo-prądowy C 10 A do instalacji AC 400 V, o znamionowej zdolności łączeniowej 6 kA. Kompaktowe wymiary (3 moduły), IP20 (z podłączonymi przewodami), szeroki zakres przekrojów podłączanych przewodów oraz typowa żywotność mechaniczna 10 000 cykli czynią go praktycznym rozwiązaniem do zastosowań w budownictwie mieszkaniowym i infrastrukturze.

Pliki do pobrania:
5SL6310-7 Karta katalogowa
