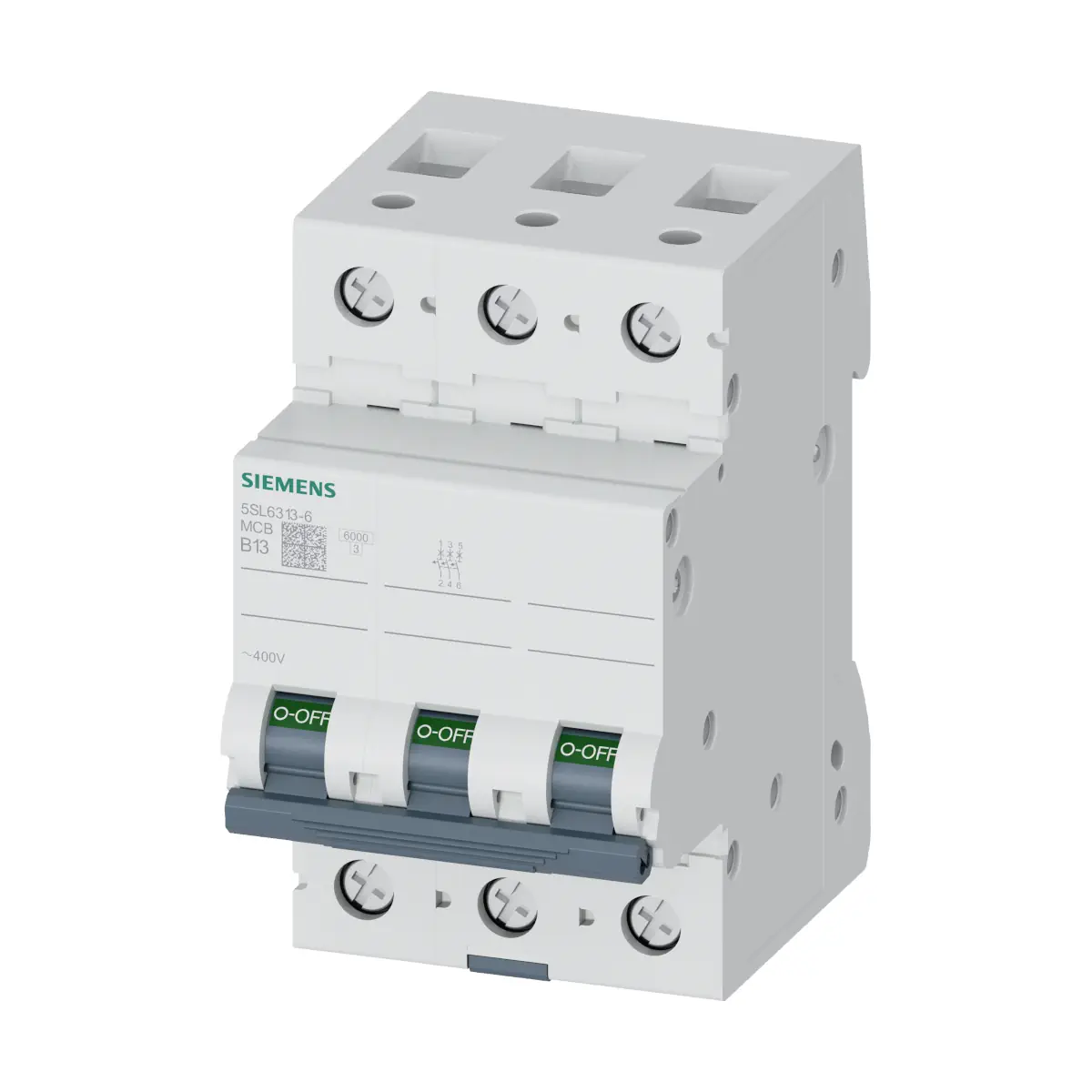

5SL6313-6 Wyłącznik nadprądowy SENTRON, 400V, 6KA, 3-bieguny, B 13A

5SL6313-6 to wyłącznik nadmiarowo-prądowy z rodziny Siemens SENTRON, przeznaczony do pracy w instalacjach AC 400 V (50/60 Hz). Jest to wykonanie 3-biegunowe (3-bieg.) o charakterystyce B i prądzie znamionowym 13 A, ze znamionową zdolnością łączeniową 6 kA.

Najważniejsze cechy

• Producent: Siemens
• Seria / nazwa markowa: SENTRON
• Model (MLFB): 5SL6313-6
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów: 3
• Charakterystyka wyzwalania: B
• Prąd znamionowy: 13 A (przy 30°C)
• Napięcie zasilające (AC): 400 V
• Częstotliwość: 50/60 Hz
• Zdolność łączeniowa: 6 kA (wg EN 60898 oraz IEC 60947-2)
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych
• Właściwości: ochrona przed dotykiem, bezhalogenowy, możliwość plombowania, nie zawiera silikonu

Zastosowanie

Siemens 5SL6313-6 jest przewidziany do instalacji w obszarach takich jak budownictwo mieszkaniowe oraz infrastruktura.

Parametry elektryczne

• Rodzaj napięcia roboczego: AC
• Zasada stosowania: zastosowanie tylko w obwodach z prądem przemiennym lub prądem stałym; użycie mieszane jest zabronione
• Napięcie izolacji (Ui): 440 V (przy pracy wielofazowej, AC)
• Napięcie robocze (wielofazowe, AC): maks. 440 V
• Napięcie robocze (DC): maks. 62,5 V
• Uwaga dla DC: 62,5 V DC na biegun uwzględnia napięcie ładowania baterii o wartości szczytowej 72 V
• Prąd roboczy (wartość znamionowa): 13 A (30°C), 12,37 A (40°C), 11,36 A (55°C)
• Strata mocy: 1,9 W na biegun (AC, stan rozgrzany, przy prądzie znamionowym)

Połączenia i okablowanie

• Przekrój przewodu (jednożyłowy): 0,75…25 mm²
• Przekrój przewodu (wielożyłowy): 0,75…25 mm²
• Przekrój przewodu (linka z tulejką): 0,75…25 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m

Konstrukcja i montaż

• Pozycja montażowa: dowolna
• Liczba jednostek podziału szerokości: 3
• Wymiary (wys. × szer. × gł.): 90 mm × 54 mm × 76 mm
• Głębokość montażowa: 70 mm
• Masa netto: 401 g
• Współłączący przewód neutralny: nie
• Możliwość instalacji wyposażenia dodatkowego: tak

Warunki środowiskowe

• Temperatura otoczenia (praca): -25…45°C
• Temperatura otoczenia (magazynowanie): -40…75°C

Podsumowanie

Siemens SENTRON 5SL6313-6 to 3-biegunowy wyłącznik nadmiarowo-prądowy o charakterystyce B i prądzie znamionowym 13 A, przeznaczony do pracy w instalacjach AC 400 V. Zdolność łączeniowa 6 kA, stopień ochrony IP20 (z podłączonymi przewodami) oraz szeroki zakres obsługiwanych przekrojów przewodów 0,75…25 mm² czynią go praktycznym wyborem do zastosowań w budownictwie mieszkaniowym i infrastrukturze.
