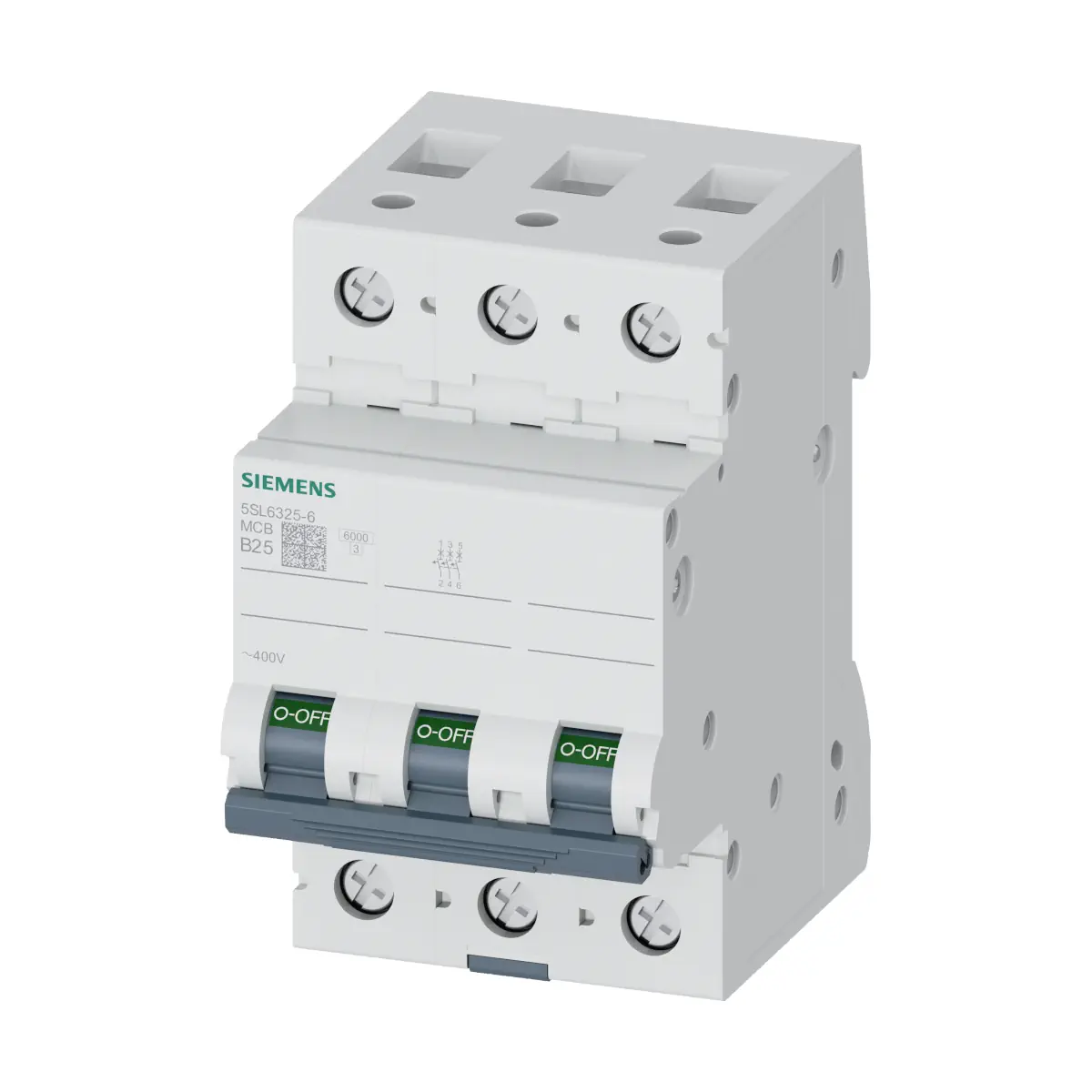

5SL6325-6 Wyłącznik nadprądowy SENTRON, 400V, 6KA, 3-bieguny, B 25A

5SL6325-6 to wyłącznik nadmiarowo-prądowy (MCB) z rodziny SENTRON firmy Siemens, przeznaczony do ochrony instalacji w zastosowaniach takich jak budownictwo mieszkaniowe oraz infrastruktura. Jest to wersja 3-biegunowa (3-bieg.) o charakterystyce wyzwalania B, prądzie znamionowym 25 A oraz zdolności łączeniowej 6 kA przy napięciu zasilania AC 400 V (50/60 Hz).

Najważniejsze cechy

• Producent: Siemens
• Nazwa markowa: SENTRON
• Model: 5SL6325-6
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów / wersja: 3 / 3-bieg.
• Charakterystyka wyzwalania: B
• Prąd znamionowy: 25 A (dla 30°C)
• Zdolność łączeniowa: 6 kA (EN 60898 oraz IEC 60947-2)
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Żywotność mechaniczna (typowo): 10 000 cykli łączeniowych
• Ochrona przed dotykiem: tak
• Właściwości materiałowe: bezhalogenowy, nie zawiera silikonu
• Możliwość plombowania: tak
• Możliwość instalacji wyposażenia dodatkowego: tak

Zastosowanie

Siemens 5SL6325-6 jest przeznaczony do zabezpieczania obwodów w instalacjach elektrycznych w obszarze budownictwa mieszkaniowego i infrastruktury. Urządzenie jest przewidziane do pracy w obwodach prądu przemiennego; dopuszczone jest także zastosowanie w obwodach AC lub DC, przy czym użycie mieszane (AC+DC) jest zabronione.

Parametry elektryczne

• Napięcie zasilające: AC 400 V
• Częstotliwość: 50/60 Hz
• Napięcie izolacji (Ui) przy pracy wielofazowej AC: 440 V
• Napięcie robocze (maks.) przy pracy wielofazowej AC: 440 V
• Napięcie robocze (maks.) przy DC: 62,5 V
• Uwaga dot. DC: 62,5 V DC na biegun uwzględnia napięcie ładowania baterii o wartości szczytowej 72 V
• Prąd roboczy (znamionowy) przy 30°C: 25 A
• Prąd roboczy (znamionowy) przy 40°C: 23,79 A
• Prąd roboczy (znamionowy) przy 55°C: 21,85 A

Zdolność łączeniowa i straty mocy

• Zdolność łączeniowa (EN 60898): 6 kA
• Zdolność łączeniowa (IEC 60947-2): 6 kA
• Strata mocy (AC, stan rozgrzany, na biegun, przy prądzie znamionowym): 2,8 W

Podłączenie przewodów

• Przekrój przewodu jednożyłowego: 0,75…25 mm²
• Przekrój przewodu wielożyłowego: 0,75…25 mm²
• Przekrój linki z tulejką kablową: 0,75…25 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m

Konstrukcja i montaż

• Wysokość: 90 mm
• Szerokość: 54 mm
• Głębokość: 76 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 3
• Pozycja montażowa: dowolna
• Waga netto: 390,8 g
• Współłączący przewód neutralny: nie

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -25…45°C
• Temperatura otoczenia podczas magazynowania: -40…75°C

Podsumowanie

Siemens SENTRON 5SL6325-6 to 3-biegunowy wyłącznik nadmiarowo-prądowy o charakterystyce B i prądzie znamionowym 25 A, z 6 kA zdolnością łączeniową. Dzięki kompaktowej obudowie (3 moduły), stopniowi ochrony IP20 (z podłączonymi przewodami), szerokiemu zakresowi przekrojów podłączanych przewodów oraz możliwości plombowania sprawdza się jako niezawodne zabezpieczenie obwodów w instalacjach mieszkaniowych i infrastrukturalnych.

Pliki do pobrania:
5SL6325-6 Karta katalogowa
