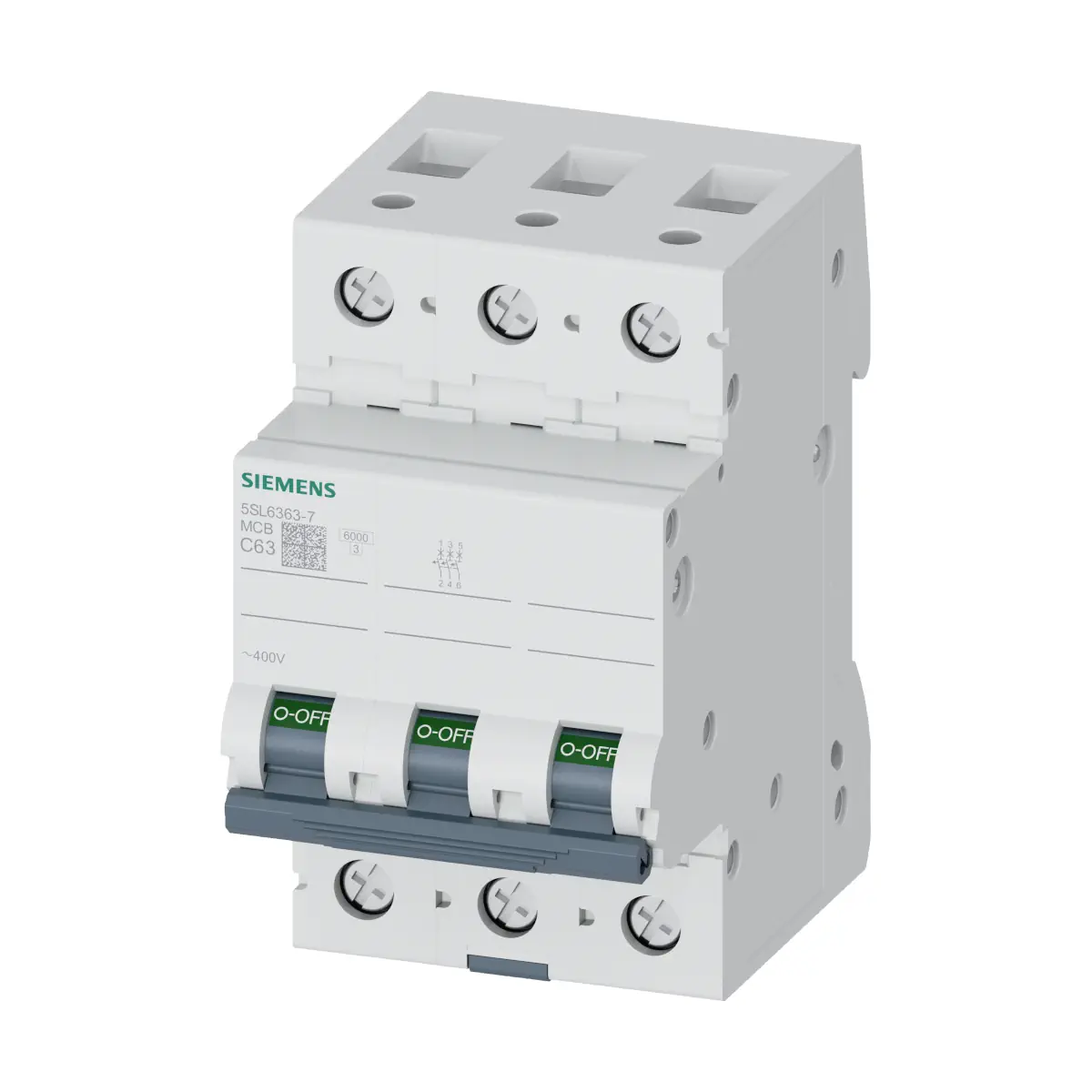

5SL6363-7 Wyłącznik nadprądowy SENTRON, 400V, 6KA, 3-bieguny, C 63A

5SL6363-7 to 3-biegunowy wyłącznik nadmiarowo-prądowy Siemens z rodziny SENTRON, przeznaczony do ochrony instalacji przed przeciążeniem i zwarciem. Aparat pracuje przy napięciu zasilającym AC 400 V (50/60 Hz), posiada charakterystykę wyzwalania C, prąd znamionowy 63 A oraz zdolność wyłączania 6 kA (wg EN 60898 oraz IEC 60947-2). Dzięki konstrukcji 3-biegunowej sprawdza się w obwodach wielofazowych, a stopień ochrony IP20 (z podłączonymi przewodami) wspiera bezpieczną eksploatację w rozdzielnicach.

Najważniejsze cechy

• Producent / seria: Siemens SENTRON
• Model: 5SL6363-7
• Typ urządzenia: wyłącznik nadmiarowo-prądowy
• Liczba biegunów: 3 (wersja 3-bieg.)
• Charakterystyka wyzwalania: C
• Prąd znamionowy: 63 A (przy 30°C)
• Zdolność wyłączania: 6 kA (EN 60898 / IEC 60947-2)
• Napięcie zasilające: AC 400 V, 50/60 Hz
• Napięcie izolacji (Ui): 440 V (AC, praca wielofazowa)
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych
• Właściwości: ochrona przed dotykiem, bezhalogenowy, nie zawiera silikonu, możliwość plombowania

Zastosowanie

5SL6363-7 jest przeznaczony do instalacji w obszarach takich jak budownictwo mieszkaniowe oraz infrastruktura, gdzie wymagane jest zabezpieczenie obwodów wielofazowych. Urządzenie może być stosowane wyłącznie w obwodach z prądem przemiennym lub stałym — użycie mieszane jest zabronione.

Parametry elektryczne

• Rodzaj napięcia napięcia roboczego: AC
• Napięcie robocze (praca wielofazowa, AC): maks. 440 V
• Napięcie robocze (DC): maks. 62,5 V
• Uwaga dla DC: 62,5 V DC na biegun uwzględnia napięcie ładowania baterii o wartości szczytowej 72 V
• Prąd roboczy (znamionowy): 63 A (30°C), 59,18 A (40°C), 52,93 A (55°C)

Zdolność wyłączania i straty mocy

• Zdolność łączeniowa prądu: 6 kA (EN 60898), 6 kA (IEC 60947-2)
• Strata mocy: 5,2 W na biegun (AC, stan rozgrzany, przy prądzie znamionowym)

Połączenia (zaciski)

• Przekrój przewodu (jednożyłowy): 0,75…25 mm²
• Przekrój przewodu (wielożyłowy): 0,75…25 mm²
• Przekrój przewodu (linka z tulejką): 0,75…25 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m

Wymiary, montaż i warunki pracy

• Wysokość: 90 mm
• Szerokość: 54 mm (3 jednostki podziału szerokości)
• Głębokość: 76 mm
• Głębokość montażowa: 70 mm
• Pozycja montażowa: dowolna
• Masa netto: 480 g
• Temperatura otoczenia (praca): -25…45°C
• Temperatura otoczenia (magazynowanie): -40…75°C

Podsumowanie

Siemens SENTRON 5SL6363-7 to solidny wyłącznik nadmiarowo-prądowy 3P, C, 63 A o zdolności wyłączania 6 kA, przeznaczony do instalacji AC 400 V. Szeroki zakres dopuszczalnych przekrojów przewodów, możliwość plombowania, konstrukcja bezhalogenowa oraz praca w temperaturach do -25°C czynią go praktycznym wyborem do rozdzielnic w budownictwie i infrastrukturze.

Pliki do pobrania:
5SL6363-7 Karta katalogowa
