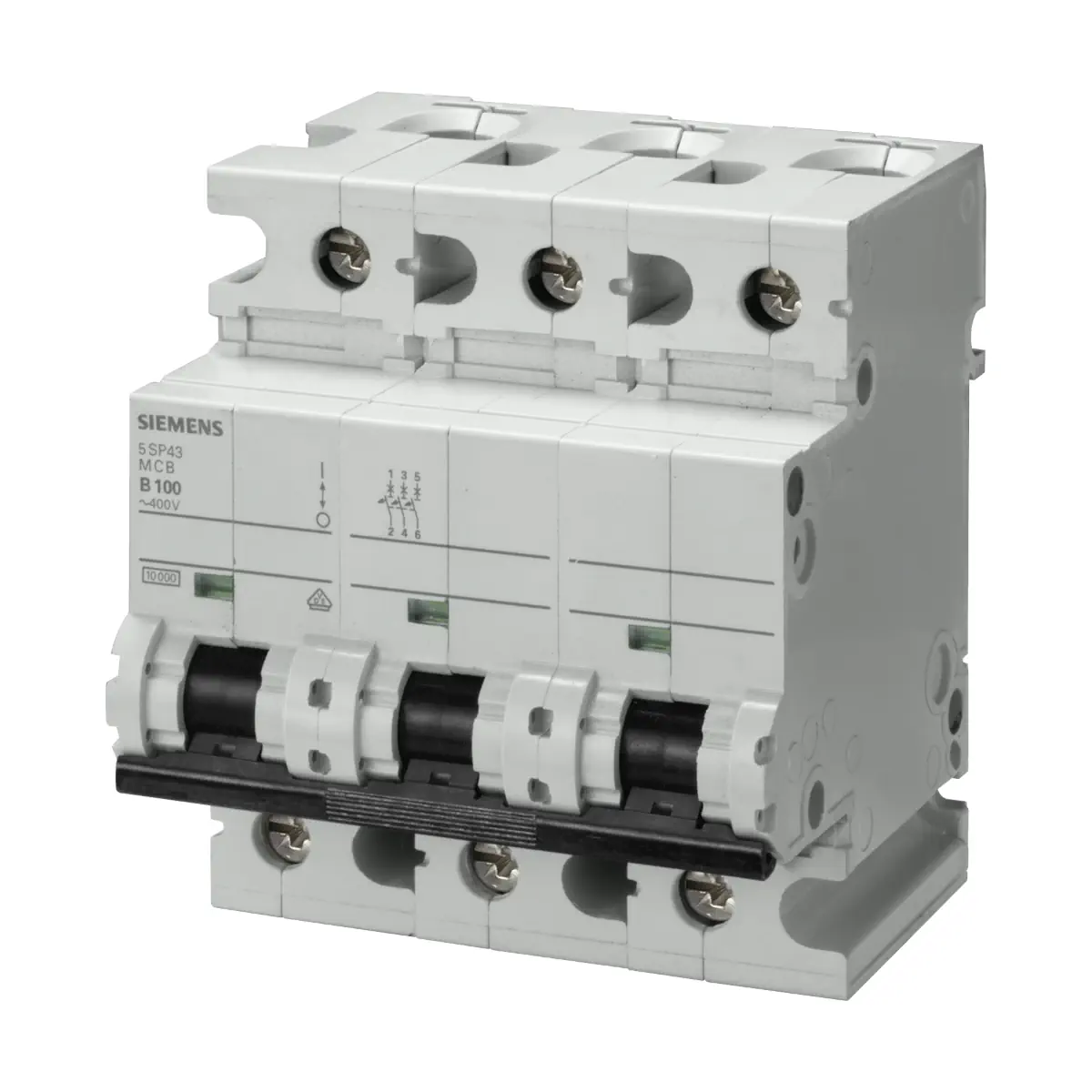

5SP4391-6 Wyłącznik nadprądowy SENTRON, 400V 10KA,3-bieguny, B 100A

5SP4391-6 to wyłącznik nadmiarowo-prądowy Siemens z rodziny SENTRON, przeznaczony do pracy w sieciach AC 400 V (50/60 Hz). Jest to wykonanie 3-biegunowe o charakterystyce wyzwalania B, z znamionową zdolnością łączeniową 10 kA (wg EN 60898) oraz prądem znamionowym 100 A (dla 30°C). Konstrukcja umożliwia montaż na szynie montażowej, a urządzenie posiada m.in. ochronę przed dotykiem, możliwość plombowania oraz właściwość wyłącznika głównego zgodnie z EN 60204-1.

Najważniejsze cechy

• Producent: Siemens
• Seria / marka: SENTRON
• Model: 5SP4391-6
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów: 3 (wersja 3-biegunowa)
• Charakterystyka wyzwalania: B
• Prąd znamionowy: 100 A (przy 30°C)
• Znamionowa zdolność łączeniowa: 10 kA (zgodnie z EN 60898)
• Napięcie zasilające: AC 400 V, 50/60 Hz
• Napięcie izolacji (Ui): 440 V AC (również przy pracy wielofazowej)
• Stopień ochrony: IP20 (z podłączonymi przewodami); IP40 (z osłoną rozdzielnicy w obrębie uchwytu)
• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych
• Montaż: szyna montażowa, pozycja montażowa dowolna
• Głębokość montażowa: 70 mm
• Wymiary (W x H x D): 81 x 90 x 76 mm
• Szerokość w modułach: 4,5 jednostki podziału
• Masa netto: 779 g

Zastosowanie

5SP4391-6 jest przeznaczony do zastosowań w obszarze infrastruktury i przemysłu. Urządzenie może pełnić funkcję wyłącznika głównego zgodnie z EN 60204-1.

Właściwości wykonania

• Ochrona przed dotykiem: tak
• Zaciski tulejowe u góry: tak
• Zaciski tulejowe u dołu: tak
• Bezhalogenowy: tak
• Nie zawiera silikonu: tak
• Możliwość plombowania: tak
• Możliwość instalacji wyposażenia dodatkowego: tak

Parametry prądowo-napięciowe

• Rodzaj napięcia roboczego: AC
• Prąd roboczy (znamionowy): 100 A (przy 30°C)
• Prąd roboczy przy 40°C: 95 A
• Prąd roboczy przy 50°C: 89,5 A
• Prąd roboczy przy 60°C: 84 A
• Strata mocy: 8 W na biegun (przy prądzie znamionowym, AC, stan rozgrzany)

Podłączenie elektryczne

• Pozycja kabla przyłączeniowego zasilania: dowolna
• Przewód jednożyłowy: 25…50 mm²
• Przewód wielożyłowy: 25…50 mm²
• Linka z tulejką kablową: 25…35 mm²
• Zakres AWG: 3…1
• Moment dokręcania zacisku śrubowego: 2,5…3,5 N·m

Konstrukcja i montaż

• Rodzaj montażu: szyna montażowa
• Pozycja montażowa: dowolna
• Głębokość montażowa: 70 mm
• Wysokość: 90 mm
• Szerokość: 81 mm
• Głębokość: 76 mm

Warunki środowiskowe

• Wilgotność względna: maks. 95%
• Odporność na wstrząsy (IEC 60068-2-27): 150 m/s² przy 11 ms, półsinusowy
• Wytrzymałość zmęczeniowa (IEC 60068-2-6): 50 m/s² przy 25–150 Hz oraz 60 m/s² przy 35 Hz (4 s)
• Temperatura magazynowania: -40…75°C

Podsumowanie

Siemens SENTRON 5SP4391-6 to 3-biegunowy wyłącznik nadmiarowo-prądowy o charakterystyce B, przystosowany do pracy w sieciach AC 400 V, z 10 kA zdolności łączeniowej (EN 60898) oraz prądem znamionowym 100 A. Dzięki montażowi na szynie, solidnym parametrom przyłączeniowym oraz możliwości pracy jako wyłącznik główny (EN 60204-1) sprawdza się w zastosowaniach infrastrukturalnych i przemysłowych.
