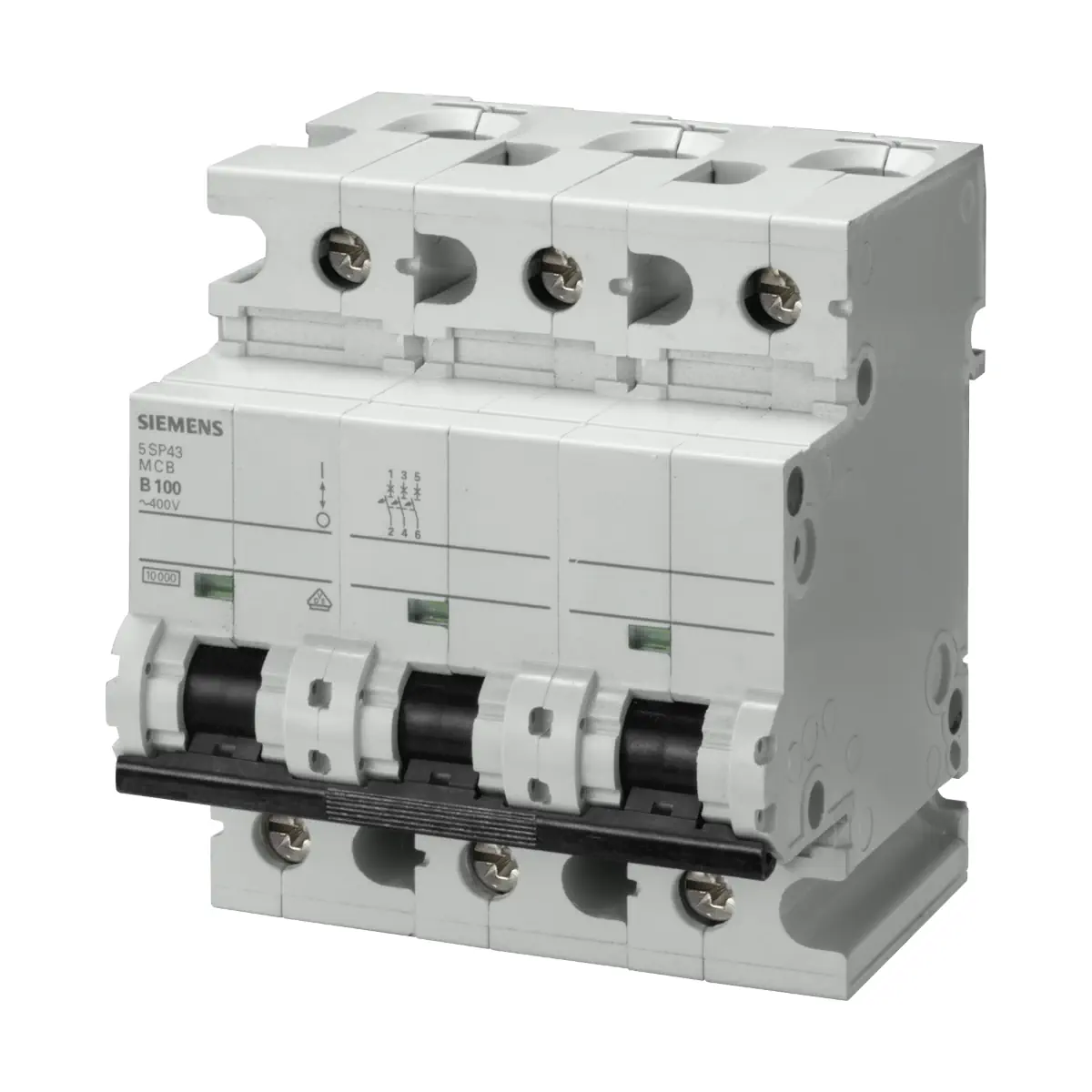

5SP4391-7 Wyłącznik nadprądowy SENTRON, 400V 10KA,3-bieguny, C 100A

Siemens 5SP4391-7 to wyłącznik nadmiarowo-prądowy z rodziny SENTRON, przeznaczony do zabezpieczania obwodów AC 400 V. Jest to wykonanie 3-biegunowe o charakterystyce wyzwalania C i prądzie znamionowym 100 A, ze zdolnością łączeniową 10 kA (zgodnie z EN 60898). Urządzenie przystosowane jest do montażu na szynie montażowej, a głębokość montażowa wynosi 70 mm.

Najważniejsze cechy

• Producent: Siemens
• Seria / marka produktowa: SENTRON
• Model: 5SP4391-7
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów: 3
• Wersja biegunów: 3-bieg.
• Charakterystyka wyzwalania: C
• Prąd znamionowy: 100 A (przy 30°C)
• Zdolność łączeniowa: 10 kA (EN 60898)
• Napięcie zasilające: AC 400 V, 50/60 Hz
• Napięcie izolacji (Ui): 440 V AC
• Stopień ochrony: IP20 (z podłączonymi przewodami); IP40 (z osłoną rozdzielnicy w obrębie uchwytu)
• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych
• Strata mocy: 8 W na biegun (AC, stan rozgrzany, przy prądzie znamionowym)
• Możliwość zainstalowania: infrastruktura / przemysł

Zastosowanie

5SP4391-7 jest przeznaczony do zabezpieczania obwodów prądu przemiennego w instalacjach, dla których przewidziano zastosowania infrastruktura / przemysł. Może pełnić funkcję wyłącznika głównego zgodnie z EN 60204-1.

Podłączenie i zaciski

• Ochrona przed dotykiem: tak
• Zaciski tulejowe: u góry – tak; u dołu – tak
• Pozycja kabla przyłączeniowego zasilania: dowolny
• Przekrój przewodu (jednożyłowy): 25…50 mm²
• Przekrój przewodu (wielożyłowy): 25…50 mm²
• Przekrój przewodu (linka z tulejką kablową): 25…35 mm²
• Zakres AWG: 3…1
• Moment dokręcania zacisku śrubowego: 2,5…3,5 N·m (22,1…31 lbf·in)

Dane techniczne

• Rodzaj napięcia roboczego: AC
• Napięcie zasilające: AC 400 V
• Częstotliwość: 50/60 Hz
• Napięcie izolacji (Ui): 440 V AC
• Prąd roboczy (znamionowy) przy AC: 100 A
• Prąd znamionowy w zależności od temperatury otoczenia:
  • 30°C: 100 A
  • 40°C: 95 A
  • 50°C: 89,5 A
  • 60°C: 84 A
• Zdolność łączeniowa prądu: 10 kA (EN 60898)
• Strata mocy: 8 W / biegun (AC, stan rozgrzany)
• Stopień ochrony: IP20; IP40 (jak wyżej)

Konstrukcja i montaż

• Rodzaj montażu: szyna montażowa
• Pozycja montażowa: dowolny
• Wysokość: 90 mm
• Szerokość: 81 mm
• Głębokość: 76 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 4,5
• Masa netto: 770,5 g

Właściwości produktu i warunki środowiskowe

• Bezhalogenowy: tak
• Możliwość plombowania: tak
• Nie zawiera silikonu: tak
• Możliwość instalacji wyposażenia dodatkowego: tak
• Wilgotność względna (wpływ temperatury otoczenia): maks. 95%
• Odporność na wstrząsy (IEC 60068-2-27): 150 m/s² przy 11 ms, półsinusowy
• Wytrzymałość zmęczeniowa (IEC 60068-2-6): 50 m/s² przy 25–150 Hz oraz 60 m/s² przy 35 Hz (4 s)
• Temperatura otoczenia podczas magazynowania: -40…75°C

Podsumowanie

Siemens SENTRON 5SP4391-7 to 3-biegunowy wyłącznik nadmiarowo-prądowy o charakterystyce C i prądzie znamionowym 100 A, przeznaczony do obwodów AC 400 V. Oferuje zdolność łączeniową 10 kA, montaż na szynie montażowej, zaciski przystosowane do przewodów o dużych przekrojach oraz parametry i wykonanie przewidziane do zastosowań infrastruktura / przemysł.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia i oznaczenia właściwe dla aparatury SENTRON: CE / EG-Konf. / deklaracja zgodności UE, UKCA, VDE, CEBEC, EAC, QC PASS, Confirmation oraz dokumenty środowiskowe EPD / Environmental Confirmations.
• Wyłącznik nadmiarowo-prądowy przeznaczony do ochrony instalacji i obwodów elektrycznych w budynkach mieszkalnych oraz infrastrukturze. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Urządzenie zgodne z wymaganiami EN 60898-1; dla wskazanych wykonań również zgodnie z IEC 60947-2. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, charakterystyką wyzwalania, prądem znamionowym oraz znamionową zdolnością łączeniową.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji lub prac serwisowych należy wyłączyć i zabezpieczyć przed ponownym załączeniem wszystkie źródła zasilania urządzenia.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, instalacji albo brak prawidłowej ochrony obwodu.
• Stosować wyłącznie w obwodach prądu przemiennego lub prądu stałego zgodnie z dokumentacją producenta. Użycie mieszane w obwodach AC i DC jest zabronione.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego, prądu znamionowego, częstotliwości, zdolności łączeniowej oraz dopuszczalnej temperatury otoczenia.
• Urządzenie ma stopień ochrony IP20 przy podłączonych przewodach. Aparat należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz moment dokręcania zacisków określony przez producenta. Nieprawidłowe dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu lub zagrożenie pożarowe.
• Montaż na szynie DIN wykonywać zgodnie z instrukcją producenta. Po montażu sprawdzić prawidłowe osadzenie aparatu, podłączenie przewodów oraz zgodność połączeń ze schematem instalacji.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
