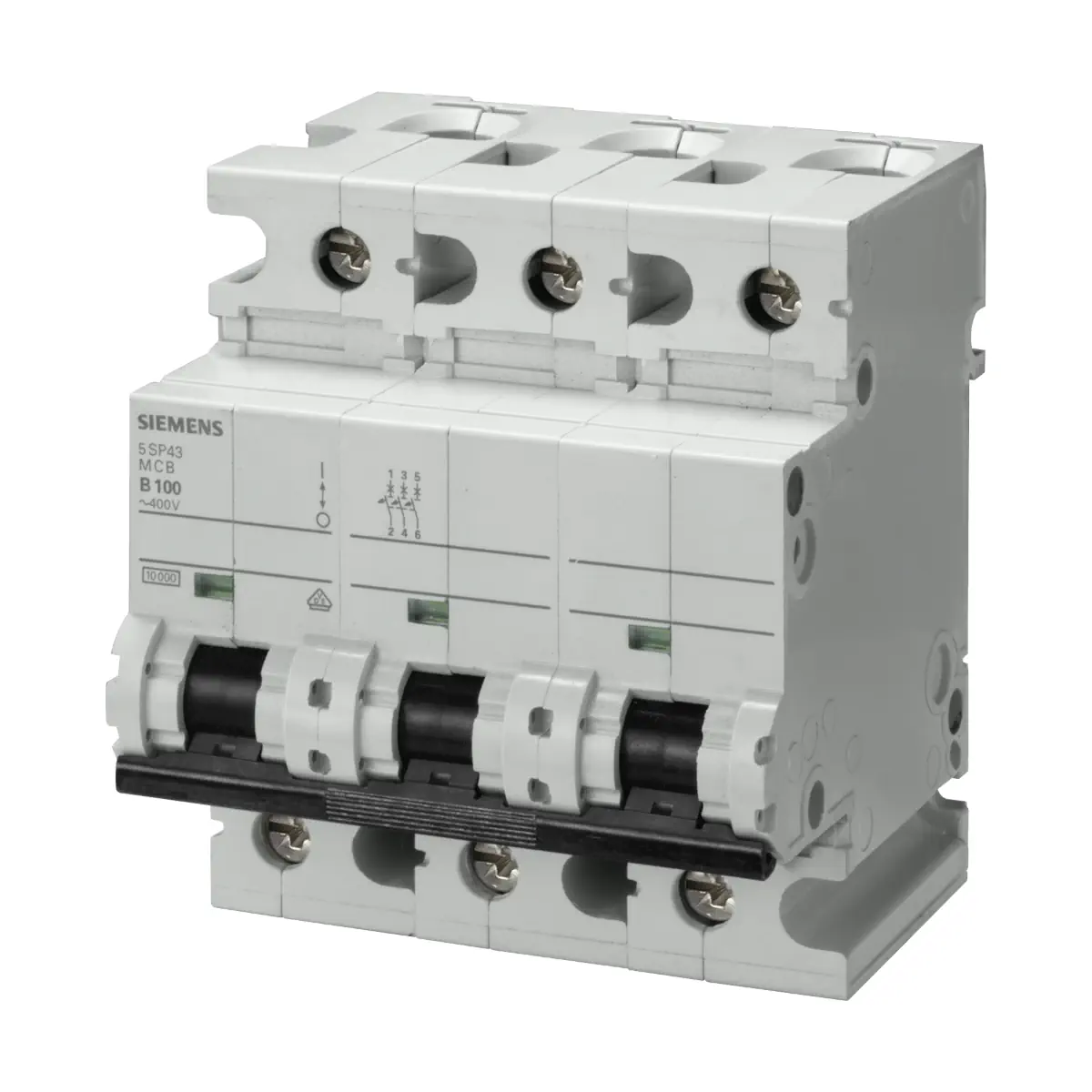

5SP4392-6 Wyłącznik nadprądowy SENTRON, 400V 10KA,3-bieguny, B 125A

Siemens SENTRON 5SP4392-6 to wyłącznik nadmiarowo-prądowy (MCB) do instalacji AC 400 V, o zdolności łączeniowej 10 kA (zgodnie z EN 60898). Jest to wykonanie 3-biegunowe z charakterystyką wyzwalania B i prądem znamionowym 125 A (dla 30°C), przeznaczone do zastosowań infrastrukturalnych i przemysłowych. Głębokość montażowa urządzenia wynosi 70 mm.

Najważniejsze cechy

• Producent / marka: Siemens SENTRON
• Model: 5SP4392-6
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów: 3 (wersja 3-biegunowa)
• Charakterystyka wyzwalania: B
• Napięcie zasilające: AC 400 V
• Częstotliwość: 50/60 Hz
• Zdolność łączeniowa: 10 kA (EN 60898)
• Napięcie izolacji (Ui): 440 V (AC)
• Stopień ochrony: IP20 (z podłączonymi przewodami); IP40 (z osłoną rozdzielnicy w obrębie uchwytu)
• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych
• Właściwości: ochrona przed dotykiem, możliwość plombowania, bezhalogenowy, nie zawiera silikonu
• Możliwość doposażenia: możliwość instalacji wyposażenia dodatkowego

Zastosowanie

5SP4392-6 przeznaczony jest do instalacji AC w obszarze infrastruktura / przemysł. Urządzenie posiada również właściwość wyłącznika głównego zgodnie z EN 60204-1.

Parametry elektryczne

• Rodzaj napięcia roboczego: AC
• Prąd znamionowy (przy 30°C): 125 A
• Prąd roboczy (derating):
  • 40°C: 118,75 A
  • 50°C: 111,875 A
  • 60°C: 105 A
• Strata mocy: 10,9 W na biegun (AC, stan rozgrzany, przy prądzie znamionowym)

Przyłącza i podłączenie

• Zaciski tulejowe: u góry – tak; u dołu – tak
• Pozycja kabla przyłączeniowego zasilania: dowolny
• Przekrój przewodu (jednożyłowy): 25…50 mm²
• Przekrój przewodu (wielożyłowy): 25…50 mm²
• Przekrój przewodu (linka z tulejką kablową): 25…35 mm²
• Zakres AWG: 3…1
• Moment dokręcania zacisku śrubowego: 2,5…3,5 N·m (22,1…31 lbf·in)

Konstrukcja i montaż

• Rodzaj montażu: szyna montażowa
• Pozycja montażowa: dowolny
• Wymiary (W × S × G): 90 mm × 81 mm × 76 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 4,5
• Masa netto: 787 g

Warunki środowiskowe

• Wilgotność względna: maks. 95%
• Odporność na wstrząsy (IEC 60068-2-27): 150 m/s² przy 11 ms, półsinusowy
• Wytrzymałość zmęczeniowa (IEC 60068-2-6): 50 m/s² przy 25–150 Hz oraz 60 m/s² przy 35 Hz (4 s)
• Temperatura magazynowania: -40…75°C

Podsumowanie

Siemens SENTRON 5SP4392-6 to solidny, 3-biegunowy wyłącznik nadmiarowo-prądowy o charakterystyce B, prądzie znamionowym 125 A (30°C) i zdolności łączeniowej 10 kA. Dzięki montażowi na szynie montażowej, dopuszczalnym dużym przekrojom przewodów oraz klasie ochrony IP20/IP40 stanowi praktyczne rozwiązanie do zastosowań infrastrukturalnych i przemysłowych w instalacjach AC 400 V.
