5SP4392-7 Wyłącznik nadprądowy SENTRON, 400V 10KA,3-bieguny, C 125A

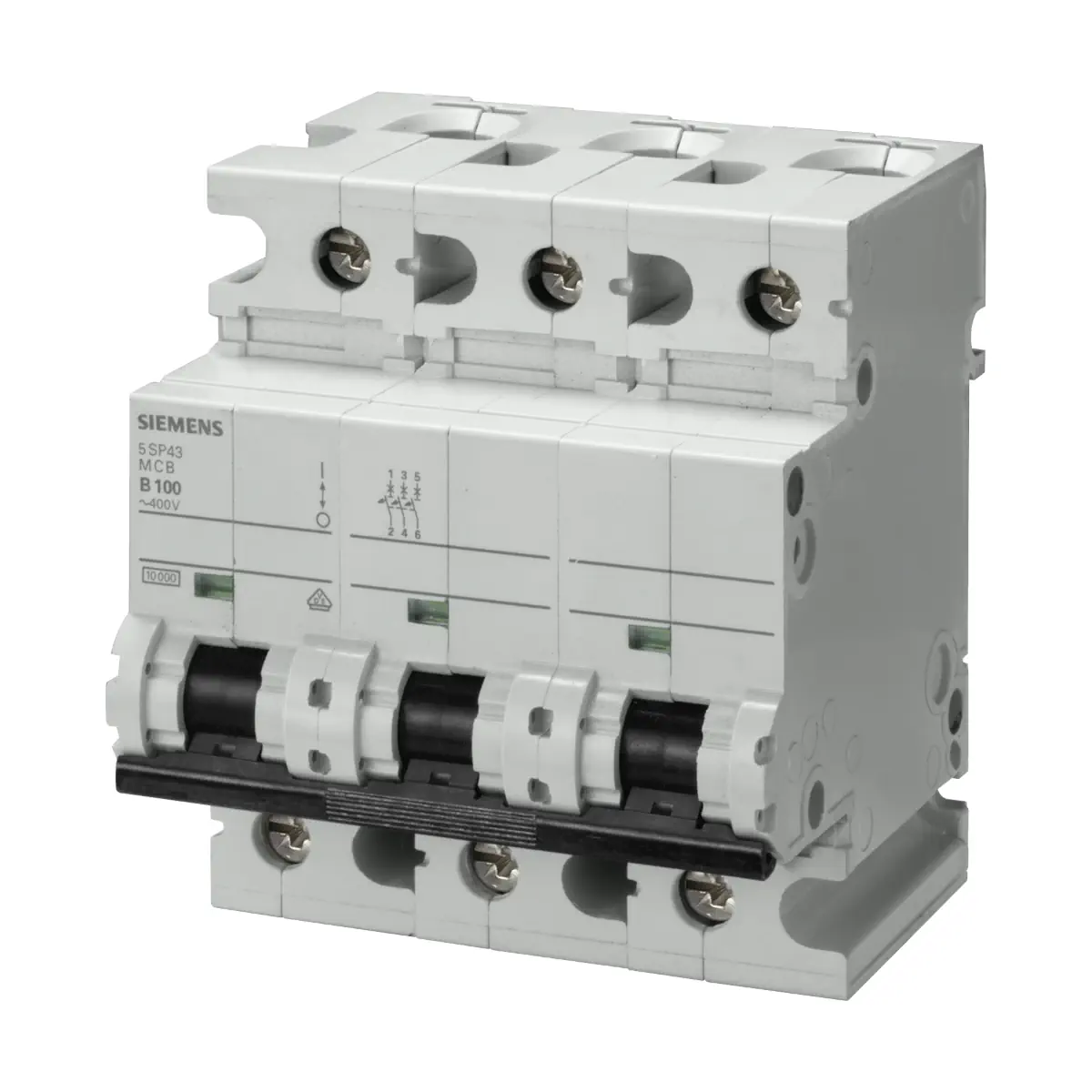

Siemens SENTRON 5SP4392-7 to wyłącznik nadmiarowo-prądowy (MCB) do instalacji AC 400 V, o zdolności łączeniowej 10 kA (zgodnie z EN 60898). Jest to wykonanie 3-biegunowe o charakterystyce wyzwalania C i prądzie znamionowym 125 A, przeznaczone do zastosowań w infrastrukturze oraz przemyśle.

Najważniejsze cechy

• Producent / marka: Siemens SENTRON
• Model: 5SP4392-7
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów: 3
• Charakterystyka wyzwalania: C
• Prąd roboczy (znamionowy): 125 A (przy 30°C)
• Napięcie zasilające: AC 400 V
• Częstotliwość: 50/60 Hz
• Zdolność łączeniowa: 10 kA (EN 60898)
• Stopień ochrony: IP20 (z podłączonymi przewodami); IP40 (z osłoną rozdzielnicy w obrębie uchwytu)
• Głębokość montażowa: 70 mm

Zastosowanie

• Możliwość zainstalowania: infrastruktura / przemysł
• Właściwość wyłącznika głównego (EN 60204-1): tak

Właściwości i wykonanie

• Żywotność mechaniczna (typowo): 10 000 cykli łączeniowych
• Ochrona przed dotykiem: tak
• Zaciski tulejowe: u góry – tak; u dołu – tak
• Bezhalogenowy: tak
• Możliwość plombowania: tak
• Nie zawiera silikonu: tak
• Możliwość instalacji wyposażenia dodatkowego: tak

Parametry elektryczne

• Rodzaj napięcia roboczego: AC
• Napięcie izolacji (Ui):
  • AC (wartość znamionowa): 440 V
  • praca wielofazowa przy AC (wartość znamionowa): 440 V
• Prąd roboczy w zależności od temperatury otoczenia:
  • przy 30°C: 125 A
  • przy 40°C: 118,75 A
  • przy 50°C: 111,875 A
  • przy 60°C: 105 A
• Strata mocy (AC, stan rozgrzany) na biegun przy prądzie znamionowym: 10,9 W

Podłączenie i zaciski

• Przekrój przewodu (jednożyłowy): 25…50 mm²
• Przekrój przewodu (wielożyłowy): 25…50 mm²
• Przekrój przewodu (linka z tulejką kablową): 25…35 mm²
• Zakres AWG: 3…1
• Moment dokręcenia (zacisk śrubowy): 2,5…3,5 N·m (22,1…31 lbf·in)
• Pozycja kabla przyłączeniowego zasilania: dowolny

Wymiary, montaż i masa

• Rodzaj montażu: szyna montażowa
• Pozycja montażowa: dowolny
• Wysokość: 90 mm
• Szerokość: 81 mm
• Głębokość: 76 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 4,5
• Waga netto: 789 g

Warunki środowiskowe

• Wilgotność względna (maks.): 95%
• Odporność na wstrząsy (IEC 60068-2-27): 150 m/s² przy 11 ms (półsinusowy)
• Wytrzymałość zmęczeniowa (IEC 60068-2-6): 50 m/s² przy 25–150 Hz oraz 60 m/s² przy 35 Hz (4 s)
• Temperatura otoczenia podczas magazynowania: -40…75°C

Podsumowanie

Siemens SENTRON 5SP4392-7 to 3-biegunowy wyłącznik nadmiarowo-prądowy o charakterystyce C, do instalacji AC 400 V, z prądem znamionowym 125 A i zdolnością łączeniową 10 kA. Dzięki montażowi na szynie montażowej, możliwości podłączenia przewodów o dużych przekrojach oraz stopniowi ochrony IP20/IP40, model ten sprawdza się w zastosowaniach infrastrukturalnych i przemysłowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia i oznaczenia właściwe dla aparatury SENTRON: CE / EG-Konf. / deklaracja zgodności UE, UKCA, VDE, CEBEC, EAC, QC PASS, Confirmation oraz dokumenty środowiskowe EPD / Environmental Confirmations.
• Wyłącznik nadmiarowo-prądowy przeznaczony do ochrony instalacji i obwodów elektrycznych w budynkach mieszkalnych oraz infrastrukturze. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Urządzenie zgodne z wymaganiami EN 60898-1; dla wskazanych wykonań również zgodnie z IEC 60947-2. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, charakterystyką wyzwalania, prądem znamionowym oraz znamionową zdolnością łączeniową.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji lub prac serwisowych należy wyłączyć i zabezpieczyć przed ponownym załączeniem wszystkie źródła zasilania urządzenia.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, instalacji albo brak prawidłowej ochrony obwodu.
• Stosować wyłącznie w obwodach prądu przemiennego lub prądu stałego zgodnie z dokumentacją producenta. Użycie mieszane w obwodach AC i DC jest zabronione.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego, prądu znamionowego, częstotliwości, zdolności łączeniowej oraz dopuszczalnej temperatury otoczenia.
• Urządzenie ma stopień ochrony IP20 przy podłączonych przewodach. Aparat należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz moment dokręcania zacisków określony przez producenta. Nieprawidłowe dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu lub zagrożenie pożarowe.
• Montaż na szynie DIN wykonywać zgodnie z instrukcją producenta. Po montażu sprawdzić prawidłowe osadzenie aparatu, podłączenie przewodów oraz zgodność połączeń ze schematem instalacji.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
