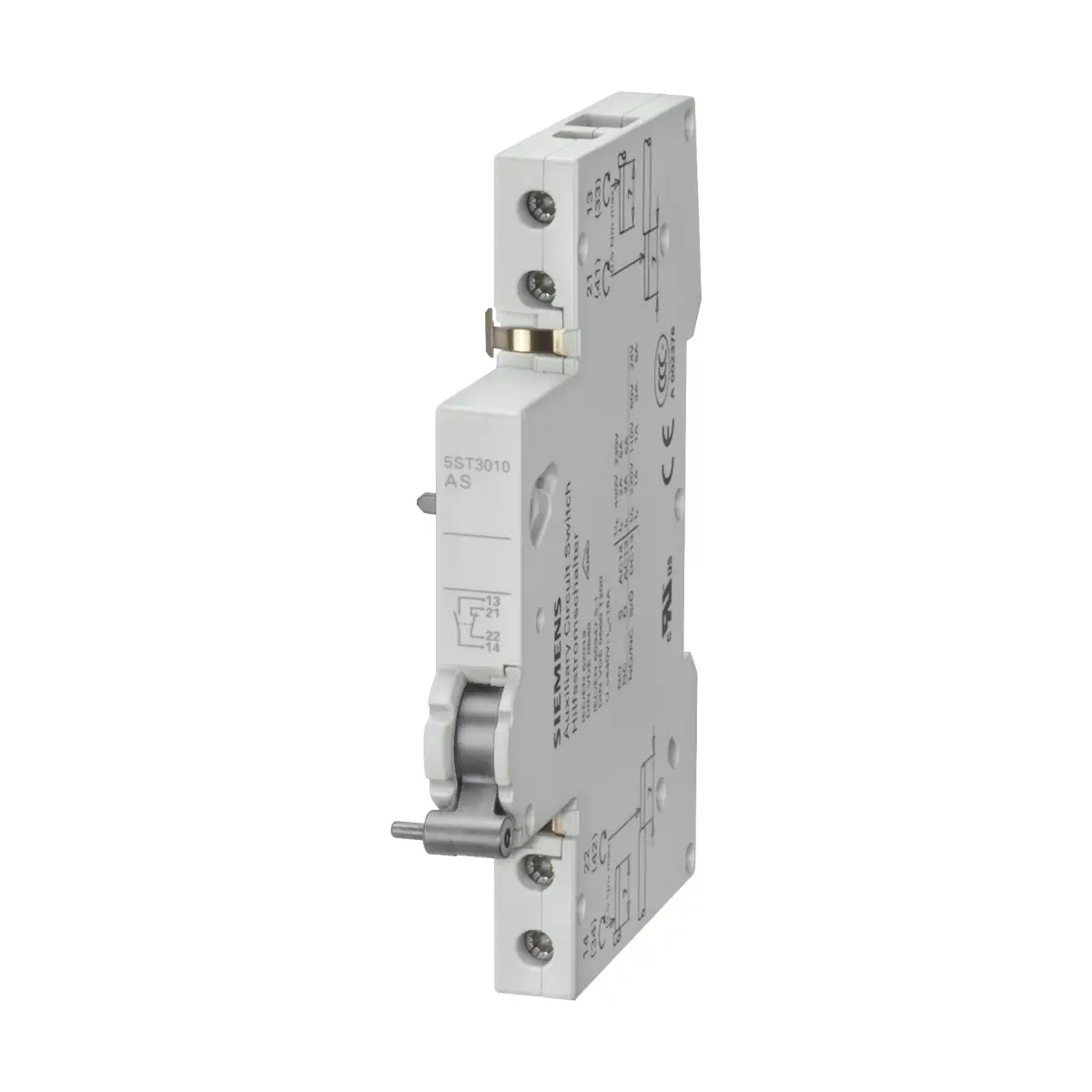

5ST3010 SENTRON Styki pomocnicze boczne do 5SL 5SY 5SP, 1NO+1NC

5ST3010 to łącznik pomocniczy z rodziny Siemens SENTRON, wyposażony w 1 zestyk zwierny (NO) + 1 zestyk rozwierny (NC). Jest przeznaczony jako rozszerzenie do montażu przy wyłącznikach nadmiarowo-prądowych i różnicowoprądowych Siemens, umożliwiając sygnalizację stanu łączeniowego w układach sterowania i automatyki.

Najważniejsze cechy

• Producent / seria: Siemens SENTRON
• Model: 5ST3010
• Typ: pomocniczy wyłącznik prądu (łącznik pomocniczy) do zamontowania
• Konfiguracja styków: 1 × NO (zestyk zwierny) + 1 × NC (zestyk rozwierny)
• Liczba styków alarmowych: 0
• Rodzaj napięcia sterującego: AC/DC
• Napięcie robocze (znamionowe): 400 V
• Minimalne napięcie (AC / DC): 12 V
• Napięcie izolacji (Ui): 440 V
• Wytrzymałość na napięcie udarowe (Uimp): 4 kV
• Żywotność elektryczna (typowa): 10 000 cykli łączeniowych
• Stopień ochrony: IP20
• Montaż fabryczny: nie (element do zamontowania)

Zastosowanie i kompatybilność

Siemens 5ST3010 jest przeznaczony do współpracy z aparatami:

• wyłączniki nadmiarowo-prądowe: 5SL, 5SY, 5SP
• wyłącznik wbudowany: 5TL1
• wyłącznik ochronny różnicowy niezależny od napięcia sieciowego / wyłącznik nadmiarowo-prądowy: 5SU1 (bez 5SU1…FP/FR)
• wyłącznik ochronny różnicowy niezależny od napięcia sieciowego: 5SV

W przypadku zastosowania z 5SU1 wymagane jest złącze 5ST3805-1.

Funkcje i działanie

• Funkcja: styk pomocniczy do sygnalizacji stanu łączeniowego aparatu
• Funkcja testowania wyzwalacza różnicowoprądowego: nie
• Układ styków: 1 × NO (np. 13–14) oraz 1 × NC (np. 21–22)

Podłączenie elektryczne i okablowanie

• Przekrój przewodu: 0,5…2,5 mm²
• Zakres AWG: 24…12
• Maks. moment dokręcania (przyłącze śrubowe): 0,5 N·m

Dane techniczne

• Napięcie izolacji (Ui): 440 V
• Wytrzymałość udarowa (Uimp): 4 kV
• Napięcie robocze (znamionowe): 400 V
• Minimalne napięcie (AC / DC): 12 V
• Rodzaj napięcia sterującego: AC/DC
• Stopień ochrony: IP20
• Normy: IEC/EN 60947-5-1; IEC/EN 62019
• Temperatura otoczenia (praca): -25…55°C
• Temperatura otoczenia (magazynowanie): min. -40°C
• Masa netto: 50,4 g

Wymiary i montaż

• Wysokość: 90 mm
• Szerokość: 9 mm
• Głębokość: 70 mm
• Liczba jednostek podziału szerokości: 0,5
• Wykonanie: do zamontowania (nie fabrycznie montowany)

Podsumowanie

Siemens SENTRON 5ST3010 to kompaktowy łącznik pomocniczy 1NO+1NC do rozbudowy wyłączników Siemens (m.in. 5SL/5SY/5SP/5SV/5SU1). Oferuje typową żywotność 10 000 cykli, parametry izolacyjne Ui 440 V i Uimp 4 kV, pracę z napięciami sterującymi AC/DC oraz wygodne podłączenie przewodów w zakresie 0,5…2,5 mm² w obudowie o szerokości 9 mm (0,5 modułu).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla styków pomocniczych SENTRON 5ST3, zależnie od wykonania: zgodność z IEC/EN 62019 i IEC/EN 60947-5-1, a dla wybranych wariantów również UL 1077, CSA C22.2 No. 235, UL 489 oraz CSA C22.2 No. 5-02. Dla wskazanych wykonań producent udostępnia także potwierdzenie producenta, specjalny certyfikat badania, dokumenty do zastosowań kolejowych i morskich oraz dokumenty środowiskowe Environmental Confirmations / EPD.
• Styki pomocnicze SENTRON 5ST3 przeznaczone są do sygnalizacji położenia styków lub stanu kompatybilnych aparatów zabezpieczających, m.in. wyłączników nadmiarowo-prądowych 5SL, 5SY i 5SP, wyłączników 5TL1, RCBO 5SU1 oraz RCCB 5SV. Stosować wyłącznie zgodnie z przeznaczeniem, kompatybilnością i parametrami podanymi w dokumentacji producenta.
• Dobór styku pomocniczego należy wykonać zgodnie z typem aparatu bazowego, wymaganą funkcją sygnalizacji, liczbą i rodzajem styków, napięciem roboczym, rodzajem prądu AC/DC, obciążalnością styków, sposobem montażu oraz wymaganym przekrojem przewodów.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować błędną sygnalizację stanu aparatu, nieprawidłową pracę obwodu sterowania, uszkodzenie styku pomocniczego albo instalacji.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia izolacji, wytrzymałości udarowej, napięcia roboczego, napięcia sterującego AC/DC, obciążalności styków, kategorii użytkowania, żywotności łączeniowej, temperatury otoczenia oraz warunków środowiskowych.
• Styki pomocnicze 5ST3 należy stosować wyłącznie jako elementy sygnalizacyjne lub pomocnicze. Nie są one przeznaczone do samodzielnego rozłączania obwodów mocy ani do zastępowania aparatu zabezpieczającego.
• Element należy stosować wyłącznie z kompatybilnymi aparatami wskazanymi przez producenta. W przypadku wskazanych konfiguracji, np. z aparatami 5SU1, należy stosować wymagane złącze 5ST3805-1 lub inne akcesorium przewidziane przez producenta.
• Aparat ma stopień ochrony IP20. Element należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Montaż wykonywać wyłącznie w sposób przewidziany przez producenta, z zachowaniem wymaganej strony montażu, kolejności montażu oraz kompatybilności z aparatem bazowym i innymi elementami dodatkowymi.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów i momenty dokręcania zacisków określone przez producenta; dla wskazanych wykonań przekrój przewodu wynosi 0,5…2,5 mm², a maksymalny moment dokręcania zacisku śrubowego 0,5 N·m. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo nieprawidłową pracę obwodu sterowania.
• Obwody pomocnicze i sterujące należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta, np. wyłącznikiem nadmiarowo-prądowym 5SY 6 A lub bezpiecznikiem gG 6 A, jeśli dokumentacja danego wykonania tego wymaga.
• Nie przekraczać dopuszczalnej obciążalności styków dla kategorii użytkowania AC i DC. Zbyt duże obciążenie styków może spowodować ich nadmierne zużycie, sklejenie, uszkodzenie albo błędną sygnalizację.
• Przed uruchomieniem należy sprawdzić prawidłowe osadzenie styku pomocniczego, zgodność z aparatem bazowym, poprawność okablowania, działanie sygnalizacji oraz brak uszkodzeń mechanicznych.
• Nie stosować styku pomocniczego jako elementu funkcji bezpieczeństwa, jeżeli dokumentacja danego wykonania tego nie przewiduje. Funkcję bezpieczeństwa należy realizować wyłącznie z użyciem elementów i konfiguracji dopuszczonych przez producenta do takiego zastosowania.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, uszkodzenia zacisków, pęknięcia obudowy lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
