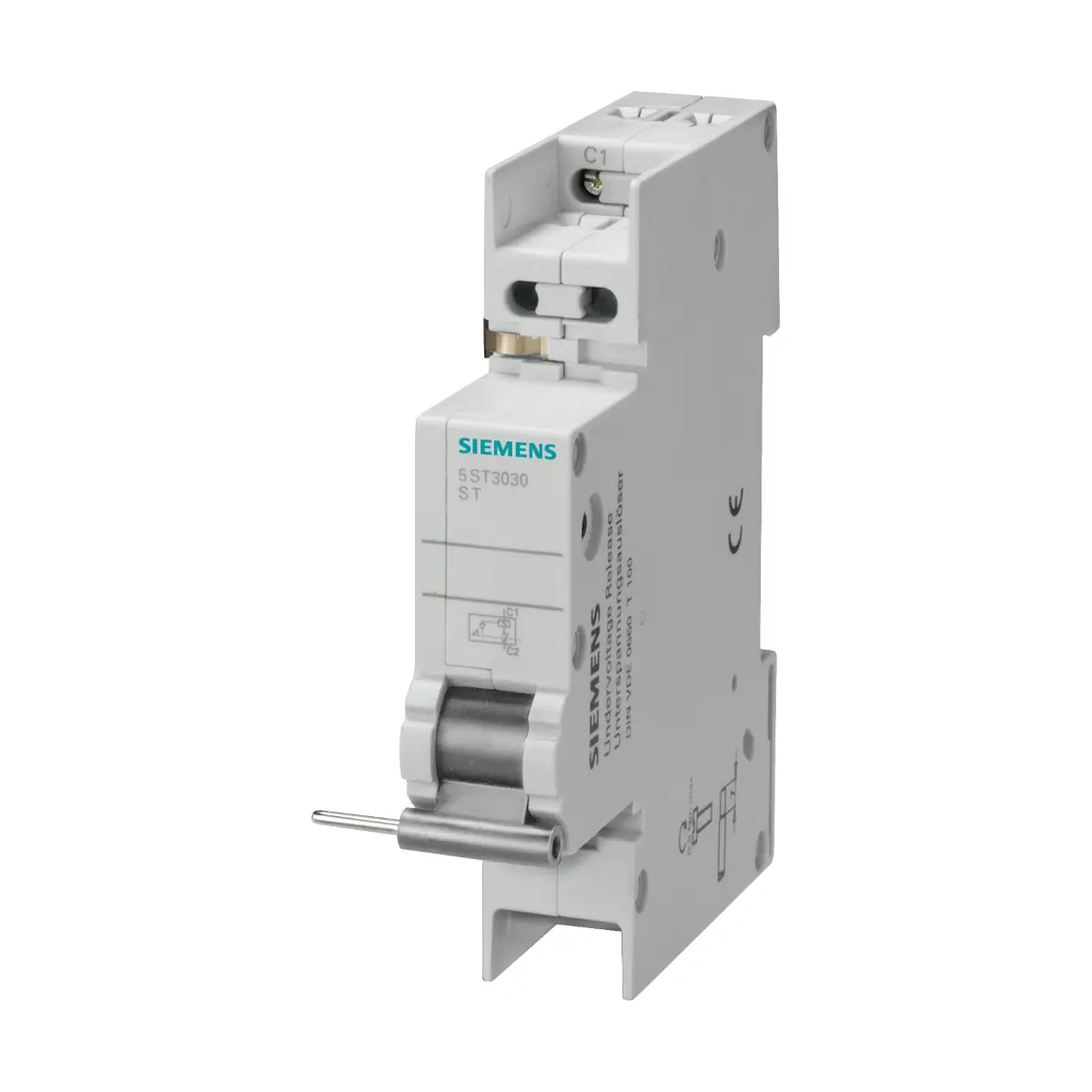

5ST3030 Wyzwalacz napięciowy 110-415V AC / 110-220V DC do wyłączników nadmiarowo-prądowych 5SL4, 5SY, 5SP, RCBO 5SU1, RCCB 5SV (w przypadku 5SU1 złącze 5ST3805-1 wymagane)

5ST3030 to wyzwalacz napięciowy (wyzwalacz prądu roboczego) z rodziny SENTRON firmy Siemens, przeznaczony do montażu jako akcesorium do wyłączników instalacyjnych. Pracuje z napięciem sterującym AC/DC w zakresie 110…415 V AC (oraz 110…220 V DC), umożliwiając realizację funkcji wyzwalania w kompatybilnych aparatach serii 5SL4, 5SY, 5SP, RCBO 5SU1 i RCCB 5SV (dla 5SU1 wymagane złącze 5ST3805-1).

Najważniejsze cechy

• Producent: Siemens
• Rodzina / marka: SENTRON
• Model: 5ST3030
• Typ: wyzwalacz napięciowy / wyzwalacz prądu roboczego (akcesorium do zamontowania)
• Kompatybilność: 5SL4, 5SY, 5SP, RCBO 5SU1, RCCB 5SV (dla 5SU1 wymagane 5ST3805-1)
• Rodzaj napięcia sterującego: AC/DC
• Napięcie robocze znamionowe: 230 V
• Zakres napięcia (AC): 110…415 V
• Zakres napięcia (DC): 110…220 V
• Stopień ochrony: IP20
• Żywotność elektryczna (typowa): 10 000 cykli łączeniowych

Zastosowanie i kompatybilność

Siemens 5ST3030 jest przeznaczony do współpracy z wybranymi aparatami instalacyjnymi SENTRON:

• wyłączniki nadmiarowo-prądowe: 5SL4, 5SY, 5SP
• RCBO: 5SU1 (wymagane złącze 5ST3805-1)
• RCCB: 5SV

Styki i wykonanie

• Liczba styków alarmowych: 0
• Liczba zestyków rozwiernych (NC): 0
• Liczba zestyków zwiernych (NO): 2
• Liczba zestyków przełącznych: 0
• Wykonanie produktu fabrycznie montowany: nie
• Rozszerzenie produktu: możliwy do zamontowania uniwersalny
• Rozszerzenie produktu (typ): wyzwalacz wzrostowy

Podłączenie

• Przekrój przewodu: 0,5…2,5 mm²
• Zakres AWG: 24…12
• Maks. moment dokręcania (przyłącze śrubowe): 0,8 N·m

Dane techniczne

• Napięcie robocze znamionowe: 230 V
• Napięcie robocze (AC): min. 110 V / maks. 415 V
• Napięcie robocze (DC): min. 110 V / maks. 220 V
• Stopień ochrony: IP20
• Norma: IEC/EN 60947-1
• Masa netto: 98 g

Wymiary i montaż

• Wysokość: 90 mm
• Szerokość: 18 mm
• Głębokość: 70 mm
• Liczba jednostek podziału szerokości: 1

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -25…55°C
• Temperatura otoczenia podczas magazynowania (minimalna): -40°C

Podsumowanie

Siemens SENTRON 5ST3030 to uniwersalny wyzwalacz napięciowy AC/DC do montażu w aparatach instalacyjnych, o szerokim zakresie napięć sterujących 110…415 V AC oraz 110…220 V DC. Kompaktowa szerokość 1 modułu, stopień ochrony IP20 oraz typowa żywotność 10 000 cykli czynią go praktycznym uzupełnieniem wyłączników 5SL4 / 5SY / 5SP oraz 5SV, a także 5SU1 (z wymaganym złączem 5ST3805-1).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla wyzwalaczy napięciowych SENTRON 5ST3, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, EAC, QC PASS, potwierdzenie producenta Confirmation, Special Test Certificate, dokumenty do zastosowań kolejowych Railway oraz dokumenty środowiskowe Environmental Confirmations. Dla wybranych wykonań, w szczególności wariantów -0HG, producent deklaruje również zgodność z UL 489, UL File E321559 oraz CSA C22.2 No. 5-02.
• Wyzwalacze napięciowe SENTRON 5ST3 są zgodne z IEC/EN 60947-1 i przeznaczone do zdalnego wyzwalania kompatybilnych aparatów zabezpieczających, m.in. wyłączników nadmiarowo-prądowych 5SL4, 5SY i 5SP, wyłączników różnicowoprądowo-nadprądowych 5SU1 oraz wyłączników różnicowoprądowych 5SV. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Dobór wyzwalacza należy wykonać zgodnie z typem aparatu bazowego, wymaganym napięciem sterującym, rodzajem prądu AC/DC, sposobem montażu, wymaganym zakresem napięcia roboczego oraz warunkami pracy instalacji.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć urządzenie i instalację od zasilania oraz zabezpieczyć przed ponownym załączeniem.
• Instalację, podłączenie, konserwację, demontaż i wycofanie z eksploatacji może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie wyzwalacza, niezamierzone wyłączenie aparatu zabezpieczającego, brak zadziałania funkcji zdalnego wyzwalania albo nieprawidłową pracę instalacji.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia sterującego, napięcia roboczego, rodzaju prądu AC/DC, częstotliwości, zakresu pracy 0,7…1,1 x Un, trwałości łączeniowej, temperatury otoczenia oraz warunków środowiskowych.
• Wyzwalacz zasilać wyłącznie napięciem zgodnym z wykonaniem urządzenia, np. 110…415 V AC / 110…220 V DC albo 24…48/60 V AC/DC, zgodnie z oznaczeniem produktu i dokumentacją producenta.
• Podanie napięcia sterującego na wyzwalacz może spowodować natychmiastowe wyłączenie aparatu zabezpieczającego. Obwód sterowania należy zaprojektować i zabezpieczyć tak, aby uniknąć przypadkowego wyzwolenia oraz niezamierzonego wyłączenia zasilania odbiorów.
• Wyzwalacz należy stosować wyłącznie z kompatybilnymi aparatami wskazanymi przez producenta. W przypadku wskazanych konfiguracji, np. z aparatami 5SU1, należy stosować wymagane złącze 5ST3805-1 lub inne akcesorium przewidziane przez producenta.
• Aparat ma stopień ochrony IP20. Element należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Montaż wykonywać wyłącznie w sposób przewidziany przez producenta, z zachowaniem kompatybilności z aparatem bazowym, właściwej kolejności montażu oraz wymaganej pozycji i strony montażu względem aparatu zabezpieczającego.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz moment dokręcania zacisków określony przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo nieprawidłową pracę obwodu sterowania.
• Obwód sterowania wyzwalacza należy zabezpieczyć przed zwarciem zgodnie z dokumentacją producenta, w szczególności przez wyłącznik nadmiarowo-prądowy B/C 6 A lub bezpiecznik gG 6 A, jeśli dokumentacja danego wykonania tego wymaga.
• Przed uruchomieniem należy sprawdzić prawidłowe osadzenie wyzwalacza, zgodność z aparatem bazowym, poprawność okablowania, właściwe napięcie sterujące oraz działanie funkcji wyzwalania.
• Nie stosować wyzwalacza jako samodzielnego aparatu zabezpieczającego lub rozłączającego. Element służy do wyzwalania kompatybilnego aparatu bazowego i nie zastępuje zabezpieczenia nadprądowego, różnicowoprądowego ani rozłącznika.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania, uszkodzenia zacisków, pęknięcia obudowy lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:
5ST3030 Karta katalogowa
