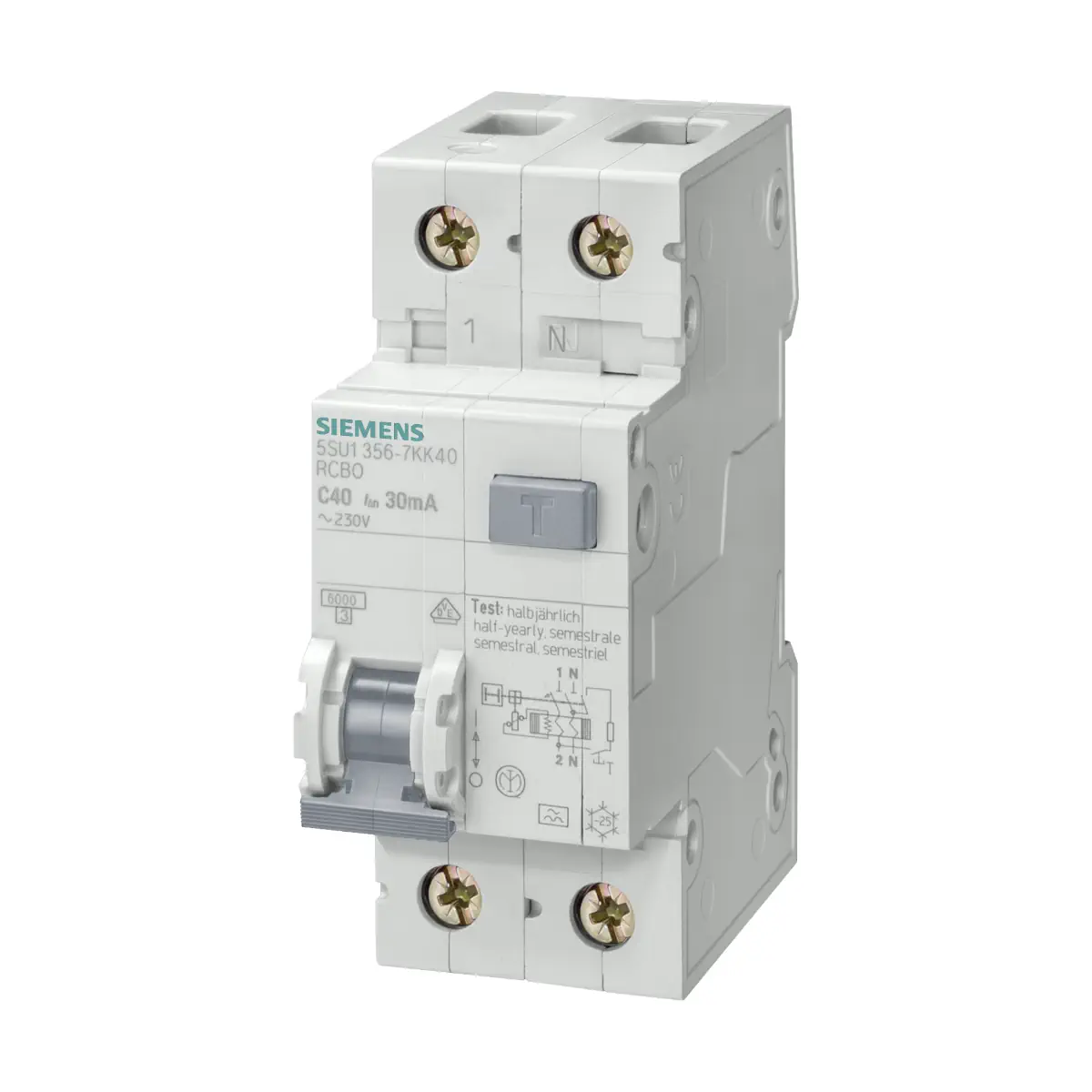

5SU1356-0KK10 Wyłącznik różnicowo-nadprądowy RCBO, typ AC, 30 mA, char. B, In: 10 A, Un AC: 230 V, 6 kA, 1P+N

5SU1356-0KK10 to wyłącznik różnicowo-prądowy / nadprądowy (RCBO) z serii Siemens SENTRON, przeznaczony do ochrony obwodów jednofazowych 1P+N. Łączy funkcję zabezpieczenia nadprądowego (przeciążenie i zwarcie) z ochroną różnicowoprądową typu AC o czułości 30 mA. Urządzenie ma charakterystykę wyzwalania B, prąd znamionowy In 10 A oraz zdolność wyłączania zwarciowego 6 kA (wg EN 61009-1) i jest przeznaczone do pracy w sieci AC 230/240 V, 50 Hz.

Najważniejsze cechy

• Producent / seria: Siemens SENTRON
• Model: 5SU1356-0KK10
• Typ urządzenia: wyłącznik różnicowo-prądowy / nadprądowy (bezzwłoczny)
• Wersja biegunów: 1P+N (liczba biegunów: 2; liczba biegunów z zabezpieczeniem: 1)
• Charakterystyka wyzwalania: B
• Prąd znamionowy (In): 10 A (przy 30°C)
• Typ prądu różnicowego: AC
• Znamionowy prąd różnicowy (IΔn): 30 mA
• Zdolność wyłączania zwarciowego (Icn) wg EN 61009-1: 6 kA
• Znamionowa zdolność łączeniowa w razie błędu (IΔm) wg IEC 61009-1: 6 kA
• Zdolność łączeniowa prądu: 6 kA (wg EN 60898) oraz 15 kA (wg IEC 60947-2)
• Współłączący przewód neutralny: tak
• Stopień ochrony: IP20 (przy montażu w rozdzielnicy z podłączonymi przewodami)
• Właściwości materiałowe: bezhalogenowy, nie zawiera silikonu

Zastosowanie

5SU1356-0KK10 służy do jednoczesnej ochrony obwodu w instalacjach prądu przemiennego przed skutkami prądów różnicowych (typ AC) oraz przed przeciążeniem i zwarciem. Urządzenie jest przeznaczone do pracy w sieciach AC 230/240 V. Należy przestrzegać krajowych przepisów instalacyjnych.

Funkcje i właściwości

Ochrona różnicowoprądowa

• Typ prądu różnicowego: AC
• Prąd różnicowy wyzwalania (znamionowy): 30 mA
• Urządzenie testowe: minimalne napięcie zasilania dla testu: 195 V

Ochrona nadprądowa

• Charakterystyka wyzwalania: B
• Wykonanie: bezzwłoczny

Wytrzymałość i bezpieczeństwo

• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych
• Ochrona przed dotykiem: tak

Podłączenie elektryczne i okablowanie

• Pozycja kabla przyłączeniowego zasilania: do wyboru u góry lub na dole
• Przewód jednożyłowy: 0,75…35 mm²
• Przewód wielożyłowy: 0,75…35 mm²
• Linka z tulejką kablową: 0,75…25 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m

Dane techniczne

• Napięcie robocze: AC
• Napięcie zasilające (znamionowe): 230/240 V AC
• Częstotliwość: 50 Hz
• Poziom izolacji (Ui): 264 V
• Wytrzymałość na napięcie udarowe (Uimp): 4 000 V
• Wytrzymałość na prąd udarowy (8/20 µs): 1 kA
• Prąd roboczy (AC) – znamionowy: 10 A
• Obniżenie prądu roboczego wraz z temperaturą otoczenia: 9,5 A (40°C), 9,3 A (45°C), 9 A (50°C), 8,7 A (55°C), 8,5 A (60°C), 8,2 A (65°C), 8 A (70°C)
• Strata mocy: maks. 1,8 W
• Zdolność wyłączania zwarciowego (Icn) wg EN 61009-1: 6 kA
• Znamionowa zdolność łączeniowa w razie błędu (IΔm) wg IEC 61009-1: 6 kA
• Zdolność łączeniowa prądu: 6 kA (wg EN 60898), 15 kA (wg IEC 60947-2)
• Stopień ochrony: IP20 (przy montażu w rozdzielnicy z podłączonymi przewodami)

Wymiary, montaż i warunki pracy

• Wysokość: 90 mm
• Szerokość: 36 mm
• Głębokość: 77 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 2
• Pozycja montażowa: dowolny
• Masa netto: 266 g (z opakowaniem: 273 g)
• Temperatura otoczenia podczas pracy: -25…55°C
• Temperatura otoczenia podczas magazynowania: -40…75°C
• Wilgotność: maks. 95%
• Liczba cykli testowych środowiskowych (IEC 60068-2-30): 28

Podsumowanie

Siemens SENTRON 5SU1356-0KK10 to kompaktowy wyłącznik RCBO 1P+N o prądzie znamionowym 10 A, charakterystyce B i czułości różnicowej 30 mA (typ AC). Zapewnia ochronę nadprądową i różnicowoprądową w sieci AC 230/240 V, 50 Hz, oferując Icn 6 kA (wg EN 61009-1), współłączony przewód neutralny, szeroki zakres przekrojów podłączanych przewodów oraz możliwość zasilania od góry lub od dołu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla wyłączników różnicowoprądowo-nadprądowych SENTRON 5SU1, zależnie od wykonania: CE / deklaracja zgodności UE, zgodność z IEC/EN 61009-1 i IEC/EN 61009-2-1 dla wykonań 5SU1..3... i 5SU1..6..., zgodność z IEC/EN 62423 dla wykonań 5SU1..4..., certyfikaty badań EMC / EMV, Special Test Certificate, Railway, Dangerous Goods Transport Information, potwierdzenie producenta Confirmation oraz dokumenty środowiskowe Environmental Confirmations.
• Wyłącznik SENTRON 5SU1 jest wyłącznikiem różnicowoprądowo-nadprądowym RCBO, łączącym funkcję ochrony różnicowoprądowej i zabezpieczenia nadprądowego w jednym aparacie. Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Urządzenie przeznaczone jest do ochrony obwodów elektrycznych przed prądami różnicowymi, przeciążeniem i zwarciem, w szczególności w instalacjach budynkowych, mieszkaniowych, niemieszkalnych oraz przemysłowych, zgodnie z wymaganiami instalacji.
• Dobór aparatu należy wykonać zgodnie z liczbą biegunów, charakterystyką wyzwalania, prądem znamionowym, znamionowym prądem różnicowym, typem prądu różnicowego, napięciem roboczym, częstotliwością, zdolnością łączeniową oraz krajowymi przepisami instalacyjnymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, sprawdzania, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować brak ochrony przeciwporażeniowej, brak ochrony nadprądowej, nieuzasadnione wyzwalanie, uszkodzenie urządzenia, przegrzewanie instalacji albo zagrożenie pożarowe.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego, prądu znamionowego, prądu różnicowego wyzwalania, wytrzymałości udarowej, zdolności łączeniowej, częstotliwości, temperatury otoczenia, wilgotności oraz warunków środowiskowych określonych przez producenta.
• Typ prądu różnicowego należy dobrać do rodzaju obciążenia. Aparaty typu AC reagują na sinusoidalne prądy różnicowe AC; dla obwodów z innymi składowymi prądu różnicowego należy stosować odpowiedni typ aparatu przewidziany przez producenta, np. A, F, B albo B+.
• Aparaty o znamionowym prądzie różnicowym 30 mA należy stosować zgodnie z wymaganiami ochrony dodatkowej i przepisami instalacyjnymi. Wyłącznik różnicowoprądowo-nadprądowy nie zastępuje prawidłowego uziemienia, połączeń ochronnych ani właściwie zaprojektowanej instalacji ochronnej.
• Urządzenie testowe wymaga minimalnego napięcia zasilania zgodnego z dokumentacją producenta. Działanie funkcji TEST należy sprawdzać zgodnie z instrukcją i zasadami eksploatacji instalacji elektrycznej. Brak zadziałania przycisku TEST oznacza konieczność sprawdzenia instalacji i aparatu przez wykwalifikowany personel.
• Po zadziałaniu wyłącznika należy przed ponownym załączeniem ustalić i usunąć przyczynę wyłączenia, w szczególności zwarcie, przeciążenie, uszkodzenie izolacji lub prąd upływu. Ponowne załączenie bez usunięcia przyczyny może spowodować zagrożenie dla użytkownika lub instalacji.
• Aparat ma stopień ochrony IP20 przy montażu w rozdzielnicy z podłączonymi przewodami oraz ochronę przed dotykiem. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Montaż należy wykonywać w sposób przewidziany przez producenta. Pozycja montażowa może być dowolna, jeżeli dokumentacja danego wykonania tego nie ogranicza. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, zgodność połączeń, działanie mechanizmu i poprawność oznaczenia torów.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• Przewód zasilający można podłączać od góry lub od dołu wyłącznie wtedy, gdy dokumentacja danego wykonania to dopuszcza. Należy zachować prawidłowe prowadzenie toru fazowego i neutralnego oraz nie pomijać toru neutralnego współpracującego z wyłącznikiem.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury pracy, wilgotności i odporności środowiskowej. W przypadku kondensacji, zabrudzenia, uszkodzenia mechanicznego lub śladów przegrzania aparat należy sprawdzić i w razie potrzeby wymienić.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, nieprawidłowego działania, pęknięcia obudowy, uszkodzenia zacisków lub braku prawidłowego wyzwalania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
