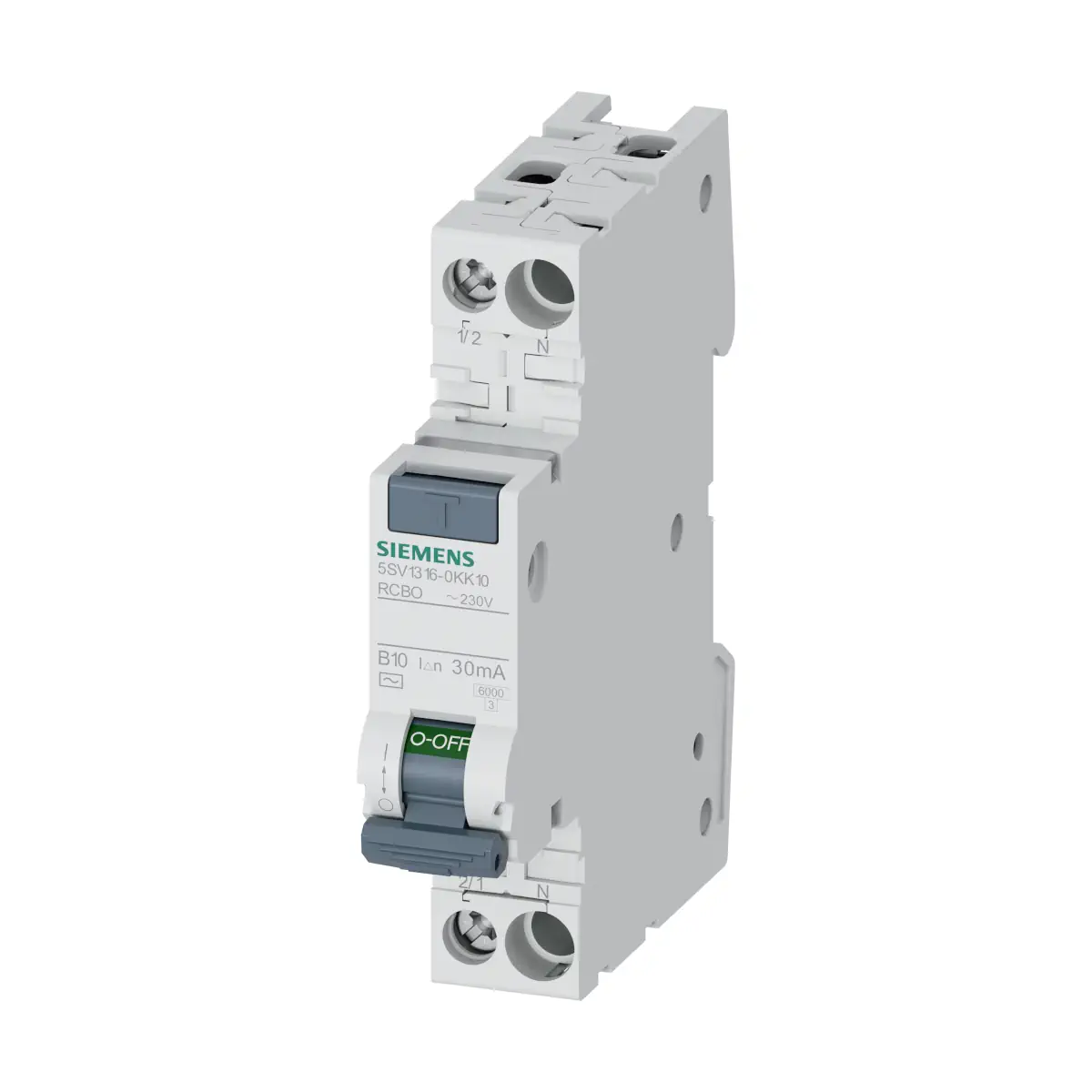

5SV1316-0KK10 Wyłącznik różnicowo-nadprądowy RCBO, typ AC, 30 mA, char. B, In: 10 A, 6 kA, 1P+N, kompaktowy 1 SM

5SV1316-0KK10 to kompaktowy wyłącznik różnicowo-prądowy / nadprądowy (RCBO) z rodziny Siemens SENTRON, w wykonaniu 1P+N (2 bieguny, zabezpieczenie nadprądowe na 1 biegunie). Urządzenie pracuje w sieci AC 230 V, ma charakterystykę wyzwalania B oraz parametry B10 i 30 mA (typ prądu różnicowego AC), przy zdolności zwarciowej 6 kA. Zajmuje tylko 1 moduł (18 mm), co ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni.

Zastosowanie tych urządzeń nie jest dopuszczalne we wszystkich krajach – należy przestrzegać krajowych przepisów instalacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Seria / nazwa markowa: SENTRON
• Model: 5SV1316-0KK10
• Typ urządzenia: wyłącznik różnicowo-prądowy/nadprądowy (RCBO)
• Wersja biegunów: 1-bieg. + N (1P+N)
• Liczba biegunów: 2
• Liczba biegunów z zabezpieczeniem: 1
• Charakterystyka wyzwalania: B
• Prąd znamionowy (In): 10 A (dla AC)
• Prąd różnicowy wyzwalania (IΔn): 30 mA
• Typ prądu różnicowego: AC
• Zdolność zwarciowa: 6 kA (Icn wg EN 61009-1; także 6 kA wg EN 60898)
• Kompaktowa szerokość: 18 mm (1 jednostka podziału szerokości)
• Stopień ochrony: IP20 (przy montażu w rozdzielnicy z podłączonymi przewodami)
• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych

Zastosowanie

Siemens 5SV1316-0KK10 przeznaczony jest do realizacji funkcji: zabezpieczenia nadprądowego oraz ochrony różnicowoprądowej w instalacjach prądu przemiennego. Dzięki wykonaniu 1P+N i szerokości 1 modułu sprawdza się w rozdzielnicach, gdzie liczy się oszczędność miejsca.

Parametry elektryczne

• Rodzaj napięcia roboczego: AC
• Napięcie zasilające (znamionowe): 230 V AC
• Częstotliwość robocza: 50/60 Hz
• Poziom izolacji (Ui): 253 V
• Wytrzymałość na napięcie udarowe: 4 000 V
• Minimalne napięcie dla urządzenia testowego: 195 V
• Maks. strata mocy: 2,2 W

Prąd roboczy a temperatura otoczenia

• 10 A (przy 30°C)
• 9,4 A (przy 40°C)
• 9,1 A (przy 45°C)
• 8,8 A (przy 50°C)
• 8,4 A (przy 55°C)
• 8,1 A (przy 60°C)
• 7,7 A (przy 65°C)
• 7,4 A (przy 70°C)

Zdolność łączeniowa i zwarciowa

• Zdolność łączeniowa prądu wg EN 60898: 6 kA
• Zdolność łączeniowa prądu wg IEC 60947-2: 25 kA
• Zdolność wyłączania zwarciowego (Icn) wg EN 61009-1: 6 kA
• Znamionowa zdolność łączeniowa w razie błędu (IΔm) wg IEC 61009-1: 4,5 kA

Podłączenie i okablowanie

• Pozycja kabla przyłączeniowego zasilania: do wyboru u góry lub na dole
• Przewód jednożyłowy: 0,75…16 mm²
• Przewód wielożyłowy: 0,75…16 mm²
• Linka z tulejką kablową: 0,75…10 mm²
• Moment dokręcenia zacisku śrubowego: 1,2…2 N·m

Konstrukcja i montaż

• Wymiary (W × H × D): 18 × 90 × 77 mm
• Głębokość montażowa: 70 mm
• Pozycja montażowa: dowolna
• Masa netto: 129 g
• Ochrona przed dotykiem: tak
• Współłączący przewód neutralny: tak
• Właściwość: bezhalogenowy
• Właściwość: nie zawiera silikonu

Warunki środowiskowe

• Wilgotność: maks. 95%
• Temperatura otoczenia podczas pracy: -25…45°C
• Temperatura otoczenia podczas magazynowania: -40…75°C
• Liczba cykli testowych oddziaływania środowiska (IEC 60068-2-30): 28

Podsumowanie

Siemens SENTRON 5SV1316-0KK10 to kompaktowy wyłącznik RCBO 1P+N o parametrach B10 i 30 mA (typ AC), przeznaczony do pracy w instalacjach AC 230 V. Zdolność zwarciowa 6 kA, szerokość 1 modułu, elastyczne doprowadzenie zasilania (góra/dół) oraz szeroki zakres przekrojów przewodów czynią go praktycznym rozwiązaniem do nowoczesnych rozdzielnic.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla wyłączników SENTRON 5SV, zależnie od wykonania: CE / deklaracja zgodności UE, CCC, IMQ, ÖVE, VDE, EAC, RCM, QC PASS, certyfikaty badań EMC / EMV, Special Test Certificate, potwierdzenie producenta Confirmation, Railway, Dangerous Goods Transport Information oraz dokumenty środowiskowe Environmental Confirmations / EPD / Siemens EcoTech.
• Wyłączniki SENTRON 5SV obejmują wyłączniki ochronne różnicowe RCCB oraz wybrane kompaktowe wyłączniki różnicowoprądowo-nadprądowe RCBO. Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Dla wyłączników ochronnych różnicowych 5SV producent deklaruje zgodność z wymaganiami IEC/EN 61008 oraz, zależnie od typu, z IEC/EN 61543 i IEC/EN 62423. Dla kompaktowych wyłączników różnicowoprądowo-nadprądowych 5SV producent deklaruje zgodność z IEC/EN 61009-1, IEC/EN 61009-2-1 oraz, dla wskazanych wykonań, z IEC/EN 62423.
• Urządzenie przeznaczone jest do ochrony osób, instalacji i urządzeń przed skutkami prądów różnicowych, a w przypadku wykonań RCBO również do ochrony obwodów przed przeciążeniem i zwarciem. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji i krajowymi przepisami instalacyjnymi.
• Dobór wyłącznika należy wykonać zgodnie z liczbą biegunów, typem prądu różnicowego, znamionowym prądem różnicowym, prądem znamionowym, napięciem roboczym, częstotliwością, zdolnością łączeniową, zabezpieczeniem wstępnym oraz warunkami środowiskowymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, sprawdzania, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować brak ochrony przeciwporażeniowej, brak ochrony różnicowoprądowej, nieuzasadnione wyzwalanie, uszkodzenie urządzenia, przegrzewanie instalacji albo zagrożenie pożarowe.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego, prądu znamionowego, prądu różnicowego wyzwalania, dopuszczalnego zabezpieczenia wstępnego, odporności zwarciowej, zdolności łączeniowej, częstotliwości, temperatury otoczenia, wilgotności oraz warunków środowiskowych określonych przez producenta.
• Typ prądu różnicowego należy dobrać do rodzaju obciążenia. Aparaty typu AC reagują na sinusoidalne prądy różnicowe AC, aparaty typu A także na pulsujące prądy różnicowe DC, a wykonania typu F, B lub B+ należy stosować tam, gdzie dokumentacja i charakter odbiorników wymagają wykrywania innych składowych prądu różnicowego.
• Aparaty o znamionowym prądzie różnicowym 30 mA należy stosować zgodnie z wymaganiami ochrony dodatkowej i przepisami instalacyjnymi. Wyłącznik różnicowoprądowy nie zastępuje prawidłowego uziemienia, połączeń ochronnych ani właściwie zaprojektowanej instalacji ochronnej.
• Urządzenie testowe wymaga minimalnego napięcia zasilania zgodnego z dokumentacją producenta. Działanie funkcji TEST należy sprawdzać zgodnie z instrukcją i zasadami eksploatacji instalacji elektrycznej. Brak zadziałania przycisku TEST oznacza konieczność sprawdzenia instalacji i aparatu przez wykwalifikowany personel.
• Po zadziałaniu wyłącznika należy przed ponownym załączeniem ustalić i usunąć przyczynę wyłączenia, w szczególności uszkodzenie izolacji, prąd upływu, zwarcie, przeciążenie albo błąd w instalacji. Ponowne załączenie bez usunięcia przyczyny może spowodować zagrożenie dla użytkownika lub instalacji.
• Aparat ma stopień ochrony IP20 przy montażu w rozdzielnicy z podłączonymi przewodami oraz ochronę przed dotykiem. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Montaż należy wykonywać na szynie montażowej, w sposób przewidziany przez producenta. Pozycja montażowa może być dowolna, jeżeli dokumentacja danego wykonania tego nie ogranicza. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, zgodność połączeń, działanie mechanizmu i poprawność oznaczenia torów.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• Przewód zasilający można podłączać od góry lub od dołu wyłącznie wtedy, gdy dokumentacja danego wykonania to dopuszcza. Należy zachować prawidłowe prowadzenie torów fazowych i neutralnych, w tym położenie zacisku N, np. z lewej strony w wykonaniach, dla których producent tak określił wersję produktu.
• Dodatkowe wyposażenie i akcesoria należy stosować wyłącznie wtedy, gdy dokumentacja danego wykonania dopuszcza ich instalację. Nie stosować akcesoriów nieprzewidzianych przez producenta.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury pracy, wilgotności i odporności środowiskowej. W przypadku kondensacji, zabrudzenia, uszkodzenia mechanicznego lub śladów przegrzania aparat należy sprawdzić i w razie potrzeby wymienić.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, nieprawidłowego działania, pęknięcia obudowy, uszkodzenia zacisków lub braku prawidłowego wyzwalania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
