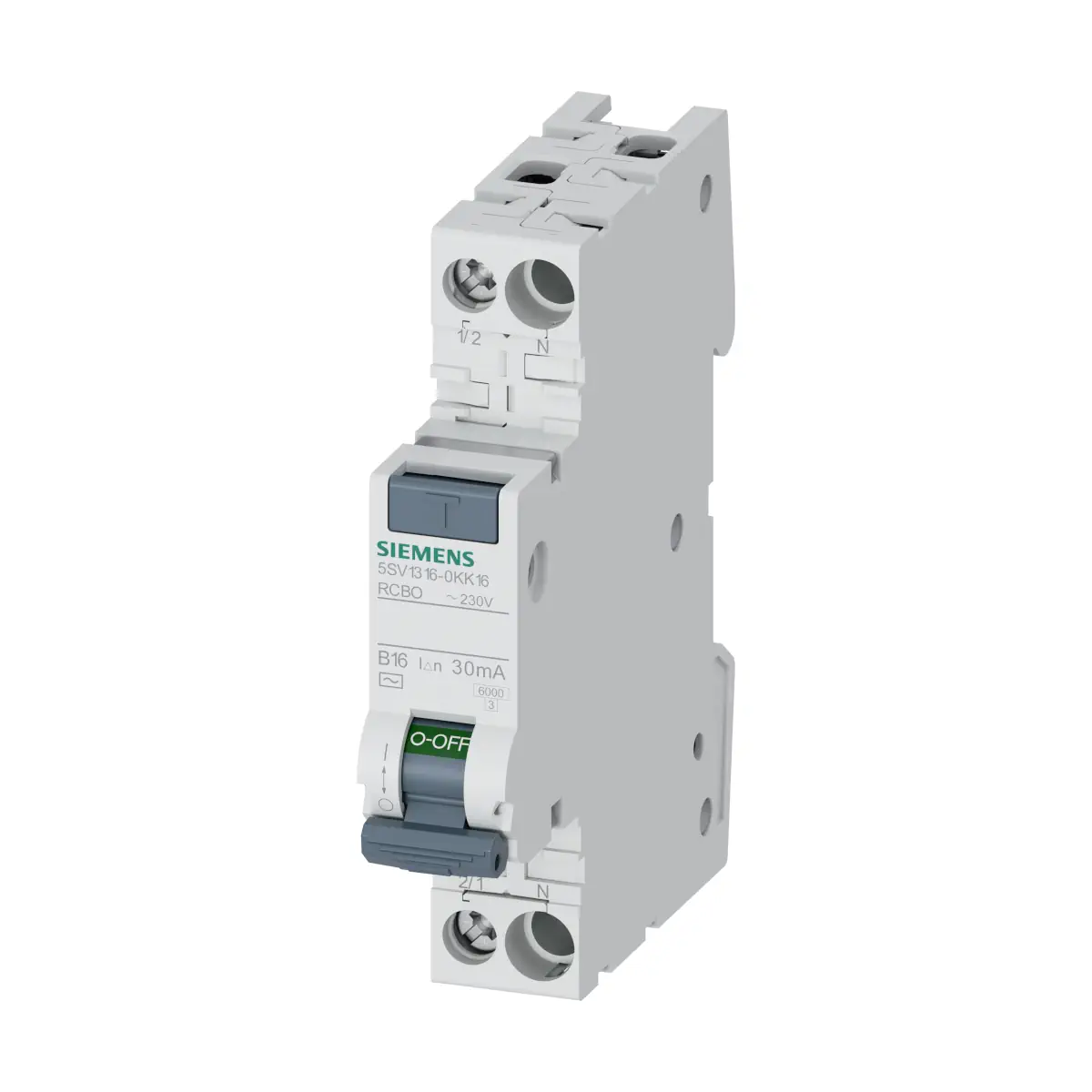

5SV1316-0KK16 Wyłącznik różnicowo-nadprądowy RCBO, typ AC, 30 mA, char. B, In: 16 A, 6 kA, 1P+N, kompaktowy 1 SM

5SV1316-0KK16 to kompaktowy wyłącznik różnicowo-prądowy / nadprądowy (RCBO) z rodziny Siemens SENTRON, przeznaczony do instalacji AC 230 V. Urządzenie wykonano w układzie 1P+N (z współłączanym przewodem neutralnym), o charakterystyce wyzwalania B, prądzie znamionowym 16 A oraz czułości różnicowej 30 mA (typ AC). Wersja bezzwłoczna oraz szerokość 1 modułu (18 mm) ułatwiają zastosowanie w rozdzielnicach o ograniczonej przestrzeni.

Najważniejsze cechy

• Producent: Siemens
• Seria / marka: SENTRON
• Model (MLFB): 5SV1316-0KK16
• Typ urządzenia: wyłącznik różnicowo-prądowy / nadprądowy (RCBO)
• Wykonanie: bezzwłoczny
• Układ biegunów: 1-bieg. + N (1P+N)
• Liczba biegunów: 2
• Liczba biegunów z zabezpieczeniem: 1
• Charakterystyka wyzwalania: B
• Prąd znamionowy: 16 A (dla AC)
• Prąd różnicowy zadziałania: 30 mA
• Typ prądu różnicowego: AC
• Zdolność wyłączania zwarciowego (Icn) wg EN 61009-1: 6 kA
• Stopień ochrony: IP20 (przy montażu w rozdzielnicy z podłączonymi przewodami)
• Szerokość: 18 mm (1 jednostka podziału szerokości)

Zastosowanie

Siemens 5SV1316-0KK16 to rozwiązanie łączące funkcję wyłącznika różnicowoprądowego i nadprądowego w jednym, kompaktowym aparacie 1 moduł. Przeznaczone jest do pracy w instalacjach AC z zasilaniem 230 V i częstotliwością 50/60 Hz.

Zastosowanie tych urządzeń nie jest dopuszczalne we wszystkich krajach – należy przestrzegać krajowych przepisów instalacyjnych.

Parametry znamionowe i zdolność łączeniowa

• Napięcie zasilające (AC): 230 V
• Minimalne napięcie dla urządzenia testowego: 195 V
• Częstotliwość robocza: 50/60 Hz
• Znamionowy poziom izolacji (Ui): 253 V
• Znamionowa wytrzymałość na napięcie udarowe: 4 000 V
• Zdolność łączeniowa prądu wg EN 60898: 6 kA
• Zdolność łączeniowa prądu wg IEC 60947-2: 15 kA
• Znamionowa zdolność łączeniowa w razie błędu (IΔm) wg IEC 61009-1: 4,5 kA

Prąd roboczy a temperatura otoczenia

• Przy 30°C: 16 A
• Przy 40°C: 15,2 A
• Przy 45°C: 14,88 A
• Przy 50°C: 14,4 A
• Przy 55°C: 14,08 A
• Przy 60°C: 13,6 A
• Przy 65°C: 13,28 A
• Przy 70°C: 12,8 A

Budowa, montaż i podłączenie

• Pozycja montażowa: dowolna
• Wymiary (wys. × szer. × gł.): 90 mm × 18 mm × 77 mm
• Głębokość montażowa: 70 mm
• Waga netto: 128 g
• Pozycja kabla przyłączeniowego zasilania: do wyboru u góry lub na dole
• Ochrona przed dotykiem: tak
• Współłączący przewód neutralny: tak

Zaciski – przekroje przewodów i moment dokręcania

• Przewód jednożyłowy: 0,75…16 mm²
• Przewód wielożyłowy: 0,75…16 mm²
• Linka z tulejką kablową: 0,75…10 mm²
• Moment dokręcenia zacisku śrubowego: 1,2…2 N·m

Warunki pracy i trwałość

• Temperatura otoczenia podczas pracy: -25…45°C
• Temperatura otoczenia podczas magazynowania: -40…75°C
• Wilgotność: maks. 95%
• Żywotność mechaniczna (typowa): 10 000 cykli łączeniowych
• Maksymalna strata mocy: 3,7 W
• Właściwości materiałowe: bezhalogenowy, nie zawiera silikonu

Podsumowanie

Siemens SENTRON 5SV1316-0KK16 to kompaktowy wyłącznik RCBO 1P+N (1 moduł), łączący funkcje różnicowoprądową (30 mA, typ AC) i nadprądową (B16) w instalacjach AC 230 V. Oferuje zdolność wyłączania 6 kA (Icn wg EN 61009-1), elastyczne zasilanie (góra/dół) oraz parametry montażowe i przyłączeniowe dopasowane do typowych rozdzielnic.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla wyłączników SENTRON 5SV, zależnie od wykonania: CE / deklaracja zgodności UE, CCC, IMQ, ÖVE, VDE, EAC, RCM, QC PASS, certyfikaty badań EMC / EMV, Special Test Certificate, potwierdzenie producenta Confirmation, Railway, Dangerous Goods Transport Information oraz dokumenty środowiskowe Environmental Confirmations / EPD / Siemens EcoTech.
• Wyłączniki SENTRON 5SV obejmują wyłączniki ochronne różnicowe RCCB oraz wybrane kompaktowe wyłączniki różnicowoprądowo-nadprądowe RCBO. Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Dla wyłączników ochronnych różnicowych 5SV producent deklaruje zgodność z wymaganiami IEC/EN 61008 oraz, zależnie od typu, z IEC/EN 61543 i IEC/EN 62423. Dla kompaktowych wyłączników różnicowoprądowo-nadprądowych 5SV producent deklaruje zgodność z IEC/EN 61009-1, IEC/EN 61009-2-1 oraz, dla wskazanych wykonań, z IEC/EN 62423.
• Urządzenie przeznaczone jest do ochrony osób, instalacji i urządzeń przed skutkami prądów różnicowych, a w przypadku wykonań RCBO również do ochrony obwodów przed przeciążeniem i zwarciem. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji i krajowymi przepisami instalacyjnymi.
• Dobór wyłącznika należy wykonać zgodnie z liczbą biegunów, typem prądu różnicowego, znamionowym prądem różnicowym, prądem znamionowym, napięciem roboczym, częstotliwością, zdolnością łączeniową, zabezpieczeniem wstępnym oraz warunkami środowiskowymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, sprawdzania, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować brak ochrony przeciwporażeniowej, brak ochrony różnicowoprądowej, nieuzasadnione wyzwalanie, uszkodzenie urządzenia, przegrzewanie instalacji albo zagrożenie pożarowe.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego, prądu znamionowego, prądu różnicowego wyzwalania, dopuszczalnego zabezpieczenia wstępnego, odporności zwarciowej, zdolności łączeniowej, częstotliwości, temperatury otoczenia, wilgotności oraz warunków środowiskowych określonych przez producenta.
• Typ prądu różnicowego należy dobrać do rodzaju obciążenia. Aparaty typu AC reagują na sinusoidalne prądy różnicowe AC, aparaty typu A także na pulsujące prądy różnicowe DC, a wykonania typu F, B lub B+ należy stosować tam, gdzie dokumentacja i charakter odbiorników wymagają wykrywania innych składowych prądu różnicowego.
• Aparaty o znamionowym prądzie różnicowym 30 mA należy stosować zgodnie z wymaganiami ochrony dodatkowej i przepisami instalacyjnymi. Wyłącznik różnicowoprądowy nie zastępuje prawidłowego uziemienia, połączeń ochronnych ani właściwie zaprojektowanej instalacji ochronnej.
• Urządzenie testowe wymaga minimalnego napięcia zasilania zgodnego z dokumentacją producenta. Działanie funkcji TEST należy sprawdzać zgodnie z instrukcją i zasadami eksploatacji instalacji elektrycznej. Brak zadziałania przycisku TEST oznacza konieczność sprawdzenia instalacji i aparatu przez wykwalifikowany personel.
• Po zadziałaniu wyłącznika należy przed ponownym załączeniem ustalić i usunąć przyczynę wyłączenia, w szczególności uszkodzenie izolacji, prąd upływu, zwarcie, przeciążenie albo błąd w instalacji. Ponowne załączenie bez usunięcia przyczyny może spowodować zagrożenie dla użytkownika lub instalacji.
• Aparat ma stopień ochrony IP20 przy montażu w rozdzielnicy z podłączonymi przewodami oraz ochronę przed dotykiem. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Montaż należy wykonywać na szynie montażowej, w sposób przewidziany przez producenta. Pozycja montażowa może być dowolna, jeżeli dokumentacja danego wykonania tego nie ogranicza. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, zgodność połączeń, działanie mechanizmu i poprawność oznaczenia torów.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• Przewód zasilający można podłączać od góry lub od dołu wyłącznie wtedy, gdy dokumentacja danego wykonania to dopuszcza. Należy zachować prawidłowe prowadzenie torów fazowych i neutralnych, w tym położenie zacisku N, np. z lewej strony w wykonaniach, dla których producent tak określił wersję produktu.
• Dodatkowe wyposażenie i akcesoria należy stosować wyłącznie wtedy, gdy dokumentacja danego wykonania dopuszcza ich instalację. Nie stosować akcesoriów nieprzewidzianych przez producenta.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury pracy, wilgotności i odporności środowiskowej. W przypadku kondensacji, zabrudzenia, uszkodzenia mechanicznego lub śladów przegrzania aparat należy sprawdzić i w razie potrzeby wymienić.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, nieprawidłowego działania, pęknięcia obudowy, uszkodzenia zacisków lub braku prawidłowego wyzwalania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
