5SV3344-6KL Wyłącznik różnicowoprądowy, typ A, 30mA, 400V, In: 40A, 3P+N, N z lewej

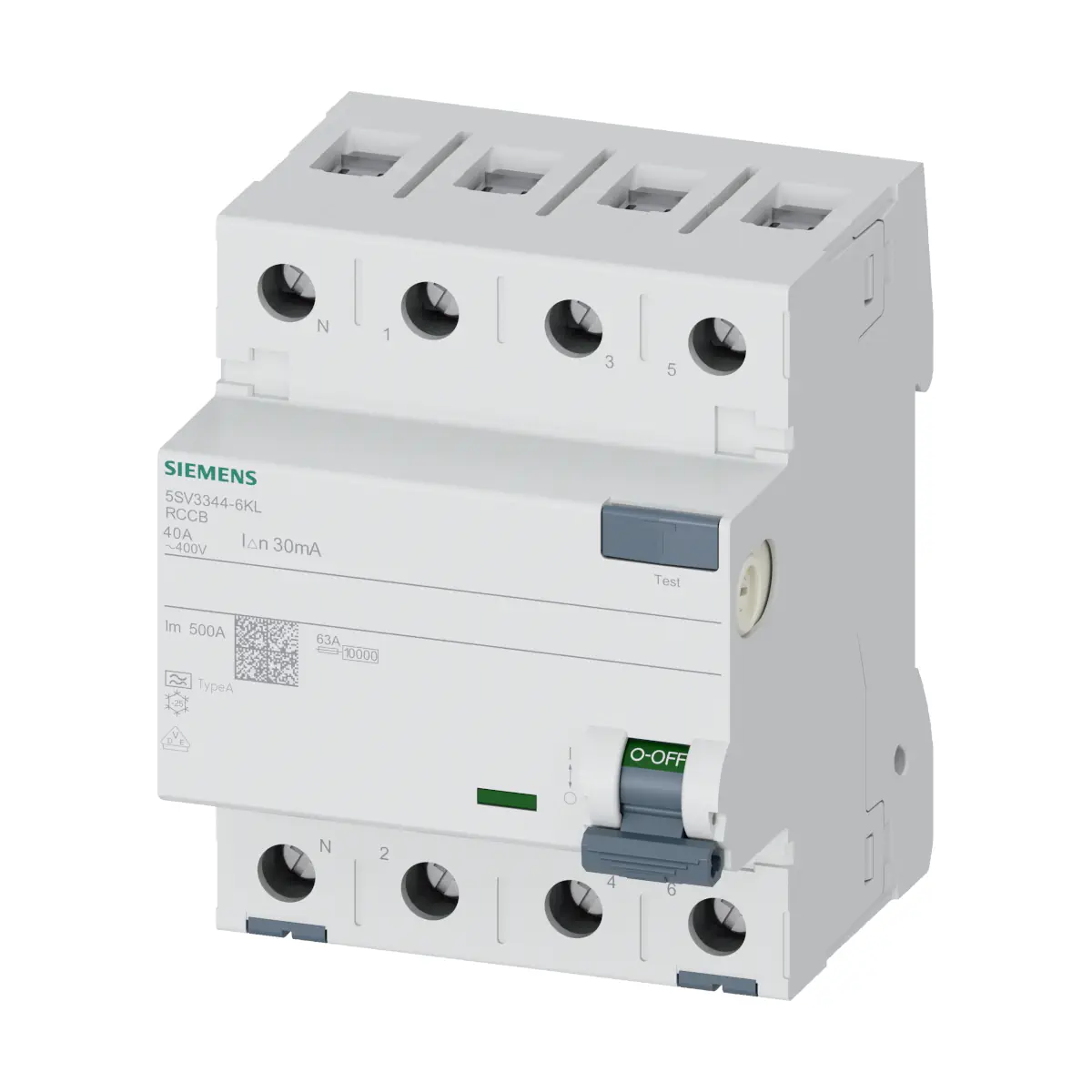

5SV3344-6KL to wyłącznik ochronny różnicowy (RCCB) z serii SENTRON firmy Siemens, w wykonaniu bezzwłocznym. Jest to aparat 4-biegunowy (N z lewej strony) typu A, o prądzie znamionowym In 40 A i prądzie różnicowym zadziałania IΔn 30 mA, przeznaczony do pracy w sieci AC 400 V / 50 Hz.

Najważniejsze cechy

• Producent: Siemens
• Marka / seria: SENTRON
• Model: 5SV3344-6KL
• Typ produktu: wyłącznik ochronny różnicowy (RCCB), typ 5SV3
• Liczba biegunów: 4
• Wersja: N z lewej strony
• Charakterystyka różnicowoprądowa: typ A
• Prąd znamionowy: 40 A
• Prąd różnicowy zadziałania (IΔn): 30 mA
• Napięcie znamionowe: AC 400 V
• Montaż: szyna montażowa (DIN), pozycja montażowa dowolna
• Szerokość: 4 jednostki podziału
• Stopień ochrony: IP20 (w przypadku montażu w rozdzielnicy z podłączonymi przewodami)
• Właściwość: produkt bez silikonu
• Możliwość doposażenia: tak (wyposażenie dodatkowe)

Zastosowanie

Siemens 5SV3344-6KL przeznaczony jest do stosowania w instalacjach elektrycznych, gdzie wymagane jest zabezpieczenie różnicowoprądowe w układzie 4-biegunowym (z przewodem neutralnym N po lewej stronie) przy napięciu AC 400 V.

Parametry elektryczne i odporność

• Wykonanie: bezzwłoczny
• Funkcja łączeniowa krótkozwłoczny: nie
• Żywotność mechaniczna (typowa): 10 000 cykli łączeniowych
• Maks. dopuszczalny prąd zwarciowy zabezpieczenia wstępnego: 80 A
• Obciążalność cieplna w przypadku zwarcia: 10 kA
• Zdolność załączania prądu (wg IEC 61008-1): 0,8 kA
• Poziom izolacji (Ui): 2 000 V
• Prąd ograniczony dopuszczalny: 5 200 A
• Wartość I²t dopuszczalna: 58 000 A²·s
• Częstotliwość: 50 Hz
• Napięcie zasilające dla urządzenia testowego (min.): 195 V

Straty mocy

• Strata mocy na biegun (AC, In, stan rozgrzany): 3,9 W
• Strata mocy maksymalna: 11,7 W

Podłączenie i okablowanie

• Pozycja kabla przyłączeniowego zasilania: górny lub dolny
• Przekrój przewodu jednożyłowego: 0,75…35 mm²
• Przekrój przewodu wielożyłowego: 0,75…35 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m
• Odstęp kratki: 60 mm

Dane mechaniczne

• Wysokość: 90 mm
• Szerokość: 72 mm
• Głębokość: 70 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 4
• Waga netto: 317 g

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -25…45°C
• Temperatura otoczenia podczas magazynowania (min.): -40°C
• Liczba cykli testowych oddziaływania na środowisko (IEC 60068-2-30): 28

Podsumowanie

Siemens SENTRON 5SV3344-6KL to 4-biegunowy, bezzwłoczny wyłącznik ochronny różnicowy typu A o parametrach 40 A / 30 mA, przeznaczony do instalacji AC 400 V / 50 Hz. Dzięki wersji z N po lewej stronie, montażowi na szynie oraz szerokiemu zakresowi przekrojów podłączanych przewodów sprawdza się jako element zabezpieczenia w rozdzielnicach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla wyłączników SENTRON 5SV, zależnie od wykonania: CE / deklaracja zgodności UE, CCC, IMQ, ÖVE, VDE, EAC, RCM, QC PASS, certyfikaty badań EMC / EMV, Special Test Certificate, potwierdzenie producenta Confirmation, Railway, Dangerous Goods Transport Information oraz dokumenty środowiskowe Environmental Confirmations / EPD / Siemens EcoTech.
• Wyłączniki SENTRON 5SV obejmują wyłączniki ochronne różnicowe RCCB oraz wybrane kompaktowe wyłączniki różnicowoprądowo-nadprądowe RCBO. Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Dla wyłączników ochronnych różnicowych 5SV producent deklaruje zgodność z wymaganiami IEC/EN 61008 oraz, zależnie od typu, z IEC/EN 61543 i IEC/EN 62423. Dla kompaktowych wyłączników różnicowoprądowo-nadprądowych 5SV producent deklaruje zgodność z IEC/EN 61009-1, IEC/EN 61009-2-1 oraz, dla wskazanych wykonań, z IEC/EN 62423.
• Urządzenie przeznaczone jest do ochrony osób, instalacji i urządzeń przed skutkami prądów różnicowych, a w przypadku wykonań RCBO również do ochrony obwodów przed przeciążeniem i zwarciem. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji i krajowymi przepisami instalacyjnymi.
• Dobór wyłącznika należy wykonać zgodnie z liczbą biegunów, typem prądu różnicowego, znamionowym prądem różnicowym, prądem znamionowym, napięciem roboczym, częstotliwością, zdolnością łączeniową, zabezpieczeniem wstępnym oraz warunkami środowiskowymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, sprawdzania, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować brak ochrony przeciwporażeniowej, brak ochrony różnicowoprądowej, nieuzasadnione wyzwalanie, uszkodzenie urządzenia, przegrzewanie instalacji albo zagrożenie pożarowe.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego, prądu znamionowego, prądu różnicowego wyzwalania, dopuszczalnego zabezpieczenia wstępnego, odporności zwarciowej, zdolności łączeniowej, częstotliwości, temperatury otoczenia, wilgotności oraz warunków środowiskowych określonych przez producenta.
• Typ prądu różnicowego należy dobrać do rodzaju obciążenia. Aparaty typu AC reagują na sinusoidalne prądy różnicowe AC, aparaty typu A także na pulsujące prądy różnicowe DC, a wykonania typu F, B lub B+ należy stosować tam, gdzie dokumentacja i charakter odbiorników wymagają wykrywania innych składowych prądu różnicowego.
• Aparaty o znamionowym prądzie różnicowym 30 mA należy stosować zgodnie z wymaganiami ochrony dodatkowej i przepisami instalacyjnymi. Wyłącznik różnicowoprądowy nie zastępuje prawidłowego uziemienia, połączeń ochronnych ani właściwie zaprojektowanej instalacji ochronnej.
• Urządzenie testowe wymaga minimalnego napięcia zasilania zgodnego z dokumentacją producenta. Działanie funkcji TEST należy sprawdzać zgodnie z instrukcją i zasadami eksploatacji instalacji elektrycznej. Brak zadziałania przycisku TEST oznacza konieczność sprawdzenia instalacji i aparatu przez wykwalifikowany personel.
• Po zadziałaniu wyłącznika należy przed ponownym załączeniem ustalić i usunąć przyczynę wyłączenia, w szczególności uszkodzenie izolacji, prąd upływu, zwarcie, przeciążenie albo błąd w instalacji. Ponowne załączenie bez usunięcia przyczyny może spowodować zagrożenie dla użytkownika lub instalacji.
• Aparat ma stopień ochrony IP20 przy montażu w rozdzielnicy z podłączonymi przewodami oraz ochronę przed dotykiem. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Montaż należy wykonywać na szynie montażowej, w sposób przewidziany przez producenta. Pozycja montażowa może być dowolna, jeżeli dokumentacja danego wykonania tego nie ogranicza. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, zgodność połączeń, działanie mechanizmu i poprawność oznaczenia torów.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• Przewód zasilający można podłączać od góry lub od dołu wyłącznie wtedy, gdy dokumentacja danego wykonania to dopuszcza. Należy zachować prawidłowe prowadzenie torów fazowych i neutralnych, w tym położenie zacisku N, np. z lewej strony w wykonaniach, dla których producent tak określił wersję produktu.
• Dodatkowe wyposażenie i akcesoria należy stosować wyłącznie wtedy, gdy dokumentacja danego wykonania dopuszcza ich instalację. Nie stosować akcesoriów nieprzewidzianych przez producenta.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury pracy, wilgotności i odporności środowiskowej. W przypadku kondensacji, zabrudzenia, uszkodzenia mechanicznego lub śladów przegrzania aparat należy sprawdzić i w razie potrzeby wymienić.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, nieprawidłowego działania, pęknięcia obudowy, uszkodzenia zacisków lub braku prawidłowego wyzwalania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
