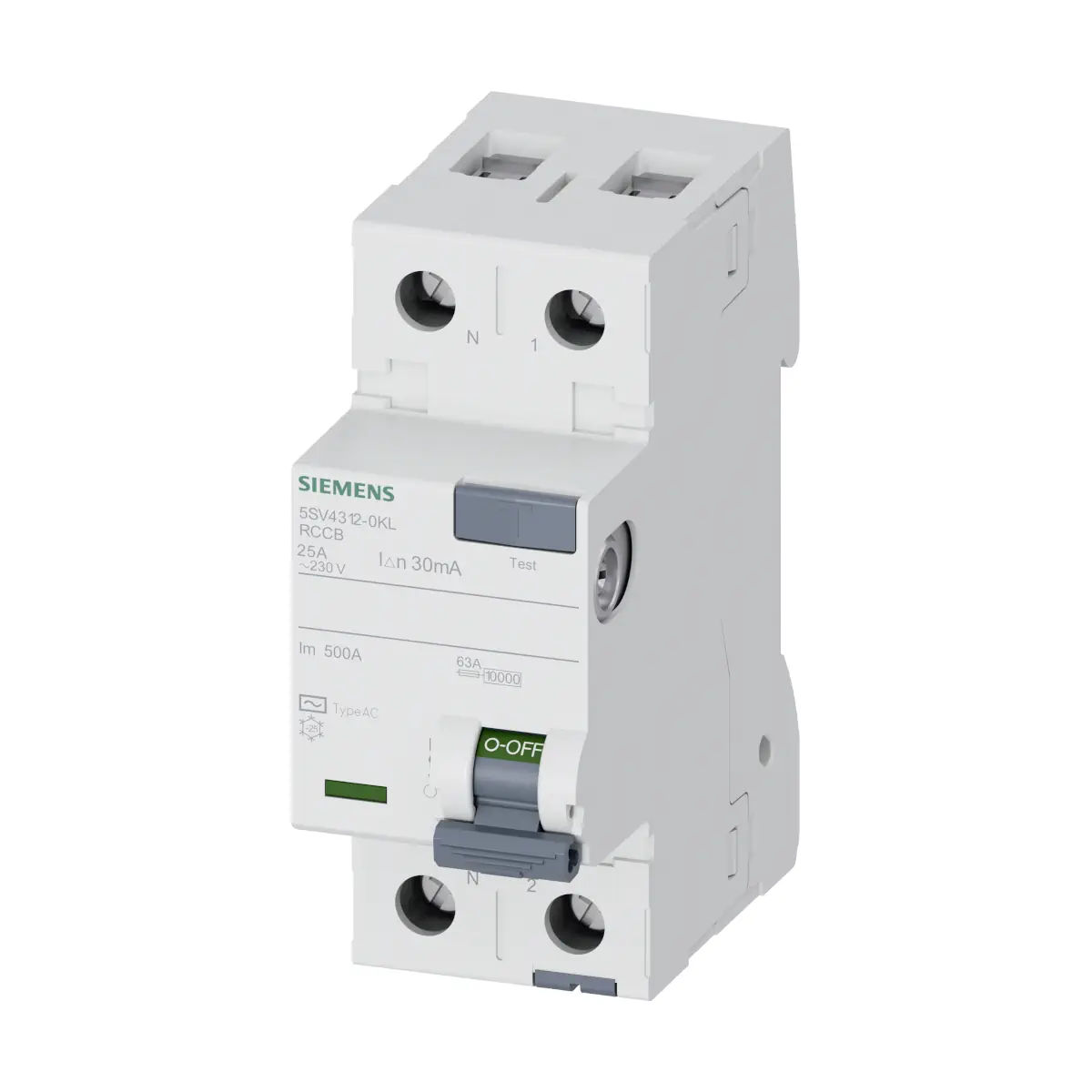

5SV4312-0KL Wyłącznik różnicowoprądowy, typ AC, 30mA, 230V, In: 25A, 1P+N, N z lewej

5SV4312-0KL to wyłącznik ochronny różnicowy (RCD) z serii Siemens SENTRON, wykonanie bezzwłoczne, przeznaczony do ochrony instalacji jednofazowych AC 230 V. Jest to aparat 2-biegunowy (2P), w wykonaniu typ AC, o prądzie znamionowym In = 25 A i prądzie różnicowym wyzwalania IΔn = 30 mA. Wersja N z lewej strony ułatwia dopasowanie do układu rozdzielnicy. Zastosowanie tych urządzeń nie jest dopuszczalne we wszystkich krajach – należy przestrzegać krajowych przepisów instalacyjnych.

Najważniejsze cechy

• Producent / seria: Siemens SENTRON
• Model: 5SV4312-0KL
• Typ urządzenia: wyłącznik ochronny różnicowy (RCD)
• Wykonanie: bezzwłoczny
• Liczba biegunów: 2
• Typ RCD: AC
• Prąd znamionowy: 25 A
• Prąd różnicowy wyzwalania (IΔn): 30 mA
• Napięcie znamionowe: AC 230 V
• Wersja: N z lewej strony
• Stopień ochrony: IP20 (w przypadku montażu w rozdzielnicy z podłączonymi przewodami)
• Montaż: szyna montażowa, pozycja montażowa dowolna

Zastosowanie

Siemens 5SV4312-0KL służy do ochrony obwodów AC 230 V poprzez wykrywanie prądu różnicowego i wyzwolenie przy wartości znamionowej 30 mA. Ze względu na wykonanie typ AC oraz wymagania lokalne, przed zastosowaniem należy upewnić się, że użycie tego typu urządzenia jest dopuszczalne zgodnie z krajowymi przepisami instalacyjnymi.

Montaż i podłączenie

• Rodzaj montażu: szyna montażowa
• Pozycja montażowa: dowolna
• Pozycja kabla przyłączeniowego zasilania: górny lub dolny
• Przekrój przewodu (jednożyłowy): 0,75…35 mm²
• Przekrój przewodu (wielożyłowy): 0,75…35 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m

Dane techniczne

• Liczba biegunów: 2
• In: 25 A
• IΔn: 30 mA
• Un: AC 230 V
• Częstotliwość pracy: 50 Hz
• Minimalne napięcie zasilające urządzenie testowe: 195 V
• Poziom izolacji (Ui): 2 000 V
• Żywotność mechaniczna (typowa): 10 000 cykli
• Prąd zwarciowy zabezpieczenia wstępnego (maks. dopuszczalny): 63 A
• Obciążalność cieplna w przypadku zwarcia: 10 kA
• Zdolność załączania prądu wg IEC 61008-1 (znamionowa): 0,5 kA
• Prąd ograniczony dopuszczalny: 5 200 A
• Wartość I²t dopuszczalna: 58 000 A²·s
• Strata mocy: 1 W na biegun (przy In, AC, stan rozgrzany), maks. 2 W
• Odstęp kratki: 60 mm
• Nie zawiera silikonu: tak
• Możliwość instalacji wyposażenia dodatkowego: tak
• Wymiary (wys. × szer. × gł.): 90 mm × 36 mm × 70 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 2
• Masa netto: 186 g
• Temperatura otoczenia (praca): -25…45°C
• Temperatura otoczenia (magazynowanie): min. -40°C
• Liczba cykli testowych oddziaływania na środowisko (IEC 60068-2-30): 28

Podsumowanie

Siemens SENTRON 5SV4312-0KL to bezzwłoczny, 2-biegunowy wyłącznik różnicowoprądowy typ AC o parametrach 25 A / 30 mA dla instalacji AC 230 V, w wersji N z lewej strony. Kompaktowa szerokość 2 modułów, montaż na szynie oraz szeroki zakres przekrojów przewodów (do 35 mm²) ułatwiają integrację w rozdzielnicach, z zachowaniem wymagań lokalnych przepisów instalacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla wyłączników SENTRON 5SV, zależnie od wykonania: CE / deklaracja zgodności UE, CCC, IMQ, ÖVE, VDE, EAC, RCM, QC PASS, certyfikaty badań EMC / EMV, Special Test Certificate, potwierdzenie producenta Confirmation, Railway, Dangerous Goods Transport Information oraz dokumenty środowiskowe Environmental Confirmations / EPD / Siemens EcoTech.
• Wyłączniki SENTRON 5SV obejmują wyłączniki ochronne różnicowe RCCB oraz wybrane kompaktowe wyłączniki różnicowoprądowo-nadprądowe RCBO. Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Dla wyłączników ochronnych różnicowych 5SV producent deklaruje zgodność z wymaganiami IEC/EN 61008 oraz, zależnie od typu, z IEC/EN 61543 i IEC/EN 62423. Dla kompaktowych wyłączników różnicowoprądowo-nadprądowych 5SV producent deklaruje zgodność z IEC/EN 61009-1, IEC/EN 61009-2-1 oraz, dla wskazanych wykonań, z IEC/EN 62423.
• Urządzenie przeznaczone jest do ochrony osób, instalacji i urządzeń przed skutkami prądów różnicowych, a w przypadku wykonań RCBO również do ochrony obwodów przed przeciążeniem i zwarciem. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji i krajowymi przepisami instalacyjnymi.
• Dobór wyłącznika należy wykonać zgodnie z liczbą biegunów, typem prądu różnicowego, znamionowym prądem różnicowym, prądem znamionowym, napięciem roboczym, częstotliwością, zdolnością łączeniową, zabezpieczeniem wstępnym oraz warunkami środowiskowymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, sprawdzania, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować brak ochrony przeciwporażeniowej, brak ochrony różnicowoprądowej, nieuzasadnione wyzwalanie, uszkodzenie urządzenia, przegrzewanie instalacji albo zagrożenie pożarowe.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego, prądu znamionowego, prądu różnicowego wyzwalania, dopuszczalnego zabezpieczenia wstępnego, odporności zwarciowej, zdolności łączeniowej, częstotliwości, temperatury otoczenia, wilgotności oraz warunków środowiskowych określonych przez producenta.
• Typ prądu różnicowego należy dobrać do rodzaju obciążenia. Aparaty typu AC reagują na sinusoidalne prądy różnicowe AC, aparaty typu A także na pulsujące prądy różnicowe DC, a wykonania typu F, B lub B+ należy stosować tam, gdzie dokumentacja i charakter odbiorników wymagają wykrywania innych składowych prądu różnicowego.
• Aparaty o znamionowym prądzie różnicowym 30 mA należy stosować zgodnie z wymaganiami ochrony dodatkowej i przepisami instalacyjnymi. Wyłącznik różnicowoprądowy nie zastępuje prawidłowego uziemienia, połączeń ochronnych ani właściwie zaprojektowanej instalacji ochronnej.
• Urządzenie testowe wymaga minimalnego napięcia zasilania zgodnego z dokumentacją producenta. Działanie funkcji TEST należy sprawdzać zgodnie z instrukcją i zasadami eksploatacji instalacji elektrycznej. Brak zadziałania przycisku TEST oznacza konieczność sprawdzenia instalacji i aparatu przez wykwalifikowany personel.
• Po zadziałaniu wyłącznika należy przed ponownym załączeniem ustalić i usunąć przyczynę wyłączenia, w szczególności uszkodzenie izolacji, prąd upływu, zwarcie, przeciążenie albo błąd w instalacji. Ponowne załączenie bez usunięcia przyczyny może spowodować zagrożenie dla użytkownika lub instalacji.
• Aparat ma stopień ochrony IP20 przy montażu w rozdzielnicy z podłączonymi przewodami oraz ochronę przed dotykiem. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Montaż należy wykonywać na szynie montażowej, w sposób przewidziany przez producenta. Pozycja montażowa może być dowolna, jeżeli dokumentacja danego wykonania tego nie ogranicza. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, zgodność połączeń, działanie mechanizmu i poprawność oznaczenia torów.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• Przewód zasilający można podłączać od góry lub od dołu wyłącznie wtedy, gdy dokumentacja danego wykonania to dopuszcza. Należy zachować prawidłowe prowadzenie torów fazowych i neutralnych, w tym położenie zacisku N, np. z lewej strony w wykonaniach, dla których producent tak określił wersję produktu.
• Dodatkowe wyposażenie i akcesoria należy stosować wyłącznie wtedy, gdy dokumentacja danego wykonania dopuszcza ich instalację. Nie stosować akcesoriów nieprzewidzianych przez producenta.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury pracy, wilgotności i odporności środowiskowej. W przypadku kondensacji, zabrudzenia, uszkodzenia mechanicznego lub śladów przegrzania aparat należy sprawdzić i w razie potrzeby wymienić.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, nieprawidłowego działania, pęknięcia obudowy, uszkodzenia zacisków lub braku prawidłowego wyzwalania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
