5SV4347-0KL Wyłącznik różnicowoprądowy, typ AC, 30mA, 400V, In: 80A, 3P+N, N z lewej

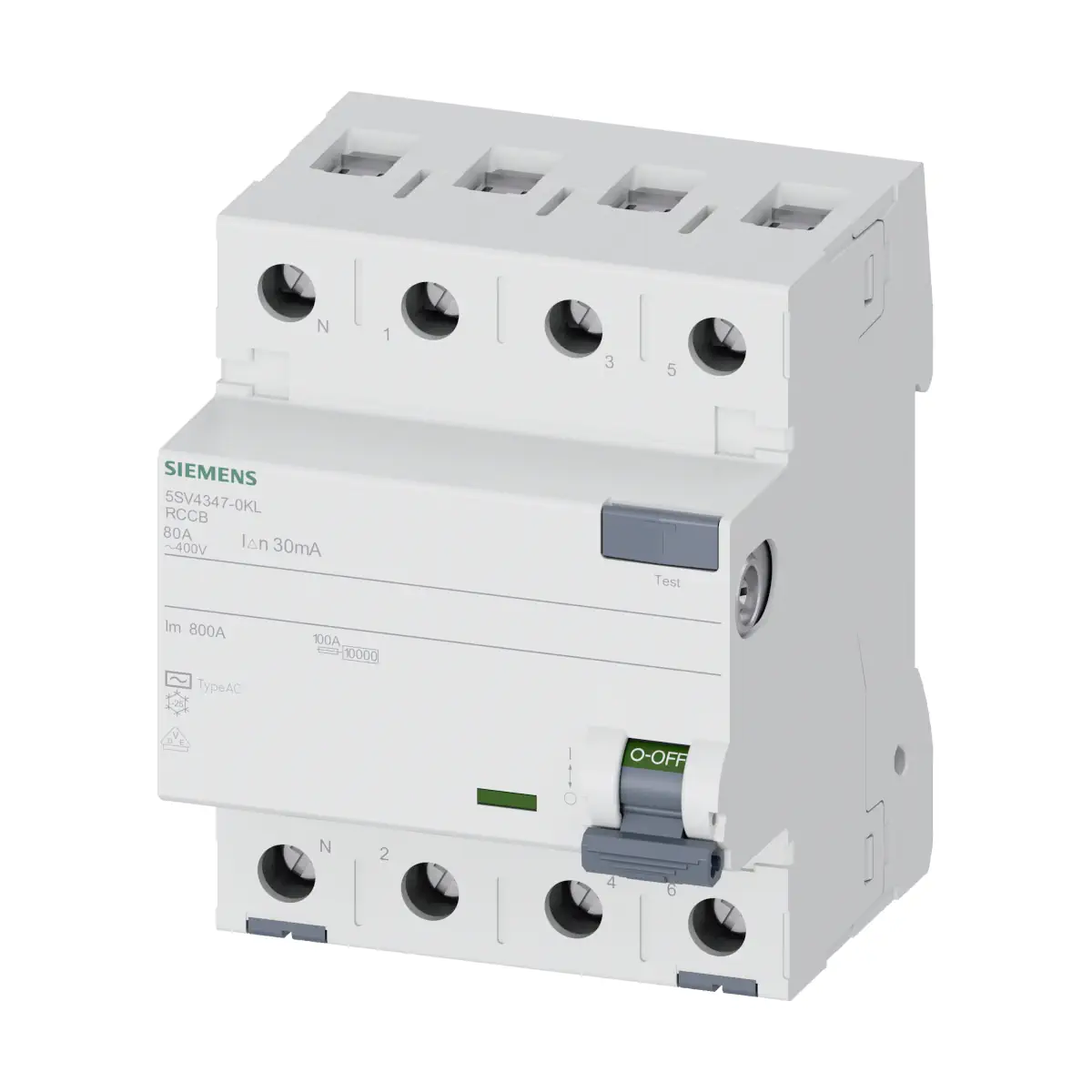

5SV4347-0KL to 4-biegunowy wyłącznik ochronny różnicowy Siemens SENTRON (seria 5SV4), typ AC, o prądzie znamionowym In = 80 A i czułości IΔn = 30 mA, przeznaczony do pracy w sieciach AC 400 V. Wersja N z lewej strony ułatwia dopasowanie aparatu do układu rozdzielnicy. Aparat ma wykonanie bezzwłoczne (bez funkcji krótkozwłocznej).

Najważniejsze cechy

• Producent / marka: Siemens SENTRON
• Model (MLFB): 5SV4347-0KL
• Typ urządzenia: wyłącznik ochronny różnicowy
• Oznaczenie typu produktu: 5SV4
• Liczba biegunów: 4
• Typ prądu różnicowego: AC
• Prąd znamionowy: 80 A
• Prąd różnicowy zadziałania (znamionowy): 30 mA
• Napięcie znamionowe (AC): 400 V
• Wersja: N z lewej strony
• Wykonanie: bezzwłoczny (funkcja krótkozwłoczna: Nie)
• Stopień ochrony: IP20 (w przypadku montażu w rozdzielnicy z podłączonymi przewodami)
• Montaż: szyna montażowa, pozycja montażowa dowolna

Zastosowanie

Siemens 5SV4347-0KL jest wyłącznikiem ochronnym różnicowym do instalacji AC 400 V, przeznaczonym do montażu w rozdzielnicach na szynie montażowej. Wersja z neutralnym po lewej stronie pozwala dopasować aparat do układu torów w danej rozdzielnicy.

Zastosowanie tych urządzeń nie jest dopuszczalne we wszystkich krajach – należy przestrzegać krajowych przepisów instalacyjnych.

Funkcje i właściwości

• Wykonanie bezzwłoczne: aparat nie posiada funkcji krótkozwłocznej.
• Trwałość mechaniczna: typowo 10 000 cykli łączeniowych.
• Właściwość produktu: nie zawiera silikonu.
• Możliwość doposażenia: możliwość instalacji wyposażenia dodatkowego.

Parametry zwarciowe i łączeniowe

• Maks. dopuszczalny prąd zwarciowy zabezpieczenia wstępnego: 100 A
• Obciążalność cieplna w przypadku zwarcia: 10 kA
• Prąd ograniczony dopuszczalny: 7 100 A
• Wartość I²t dopuszczalna: 110 000 A²·s
• Zdolność załączania wg IEC 61008-1: 0,8 kA
• Poziom izolacji (Ui): 2 000 V

Podłączenie elektryczne

• Przekrój przewodów (jednożyłowe): 0,75…35 mm²
• Przekrój przewodów (wielożyłowe): 0,75…35 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m
• Pozycja kabla przyłączeniowego zasilania: górny lub dolny

Dane techniczne

• Napięcie zasilające (AC): 400 V
• Częstotliwość pracy: 50 Hz
• Napięcie zasilające dla urządzenia testowego (minimalne): 195 V
• Strata mocy na biegun (AC, przy In, w stanie rozgrzanym): 4,1 W
• Strata mocy (maksymalna): 12,3 W
• Odstęp kratki: 60 mm

Wymiary i montaż

• Wysokość: 90 mm
• Szerokość: 72 mm
• Głębokość: 70 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 4
• Wielkość urządzeń do wmontowania wg DIN 43880: 1
• Masa netto: 370 g
• Temperatura otoczenia (praca): -25…45°C
• Temperatura otoczenia (magazynowanie): min. -40°C

Podsumowanie

Siemens SENTRON 5SV4347-0KL to 4-biegunowy wyłącznik ochronny różnicowy typ AC o parametrach 80 A / 30 mA do instalacji AC 400 V, w wersji N z lewej strony. Bezzwłoczne wykonanie, montaż na szynie, szeroki zakres przekrojów przewodów oraz kompaktowa obudowa (4 moduły) czynią go praktycznym elementem wyposażenia rozdzielnic.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla wyłączników SENTRON 5SV, zależnie od wykonania: CE / deklaracja zgodności UE, CCC, IMQ, ÖVE, VDE, EAC, RCM, QC PASS, certyfikaty badań EMC / EMV, Special Test Certificate, potwierdzenie producenta Confirmation, Railway, Dangerous Goods Transport Information oraz dokumenty środowiskowe Environmental Confirmations / EPD / Siemens EcoTech.
• Wyłączniki SENTRON 5SV obejmują wyłączniki ochronne różnicowe RCCB oraz wybrane kompaktowe wyłączniki różnicowoprądowo-nadprądowe RCBO. Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Dla wyłączników ochronnych różnicowych 5SV producent deklaruje zgodność z wymaganiami IEC/EN 61008 oraz, zależnie od typu, z IEC/EN 61543 i IEC/EN 62423. Dla kompaktowych wyłączników różnicowoprądowo-nadprądowych 5SV producent deklaruje zgodność z IEC/EN 61009-1, IEC/EN 61009-2-1 oraz, dla wskazanych wykonań, z IEC/EN 62423.
• Urządzenie przeznaczone jest do ochrony osób, instalacji i urządzeń przed skutkami prądów różnicowych, a w przypadku wykonań RCBO również do ochrony obwodów przed przeciążeniem i zwarciem. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji i krajowymi przepisami instalacyjnymi.
• Dobór wyłącznika należy wykonać zgodnie z liczbą biegunów, typem prądu różnicowego, znamionowym prądem różnicowym, prądem znamionowym, napięciem roboczym, częstotliwością, zdolnością łączeniową, zabezpieczeniem wstępnym oraz warunkami środowiskowymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, sprawdzania, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować brak ochrony przeciwporażeniowej, brak ochrony różnicowoprądowej, nieuzasadnione wyzwalanie, uszkodzenie urządzenia, przegrzewanie instalacji albo zagrożenie pożarowe.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego, prądu znamionowego, prądu różnicowego wyzwalania, dopuszczalnego zabezpieczenia wstępnego, odporności zwarciowej, zdolności łączeniowej, częstotliwości, temperatury otoczenia, wilgotności oraz warunków środowiskowych określonych przez producenta.
• Typ prądu różnicowego należy dobrać do rodzaju obciążenia. Aparaty typu AC reagują na sinusoidalne prądy różnicowe AC, aparaty typu A także na pulsujące prądy różnicowe DC, a wykonania typu F, B lub B+ należy stosować tam, gdzie dokumentacja i charakter odbiorników wymagają wykrywania innych składowych prądu różnicowego.
• Aparaty o znamionowym prądzie różnicowym 30 mA należy stosować zgodnie z wymaganiami ochrony dodatkowej i przepisami instalacyjnymi. Wyłącznik różnicowoprądowy nie zastępuje prawidłowego uziemienia, połączeń ochronnych ani właściwie zaprojektowanej instalacji ochronnej.
• Urządzenie testowe wymaga minimalnego napięcia zasilania zgodnego z dokumentacją producenta. Działanie funkcji TEST należy sprawdzać zgodnie z instrukcją i zasadami eksploatacji instalacji elektrycznej. Brak zadziałania przycisku TEST oznacza konieczność sprawdzenia instalacji i aparatu przez wykwalifikowany personel.
• Po zadziałaniu wyłącznika należy przed ponownym załączeniem ustalić i usunąć przyczynę wyłączenia, w szczególności uszkodzenie izolacji, prąd upływu, zwarcie, przeciążenie albo błąd w instalacji. Ponowne załączenie bez usunięcia przyczyny może spowodować zagrożenie dla użytkownika lub instalacji.
• Aparat ma stopień ochrony IP20 przy montażu w rozdzielnicy z podłączonymi przewodami oraz ochronę przed dotykiem. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Montaż należy wykonywać na szynie montażowej, w sposób przewidziany przez producenta. Pozycja montażowa może być dowolna, jeżeli dokumentacja danego wykonania tego nie ogranicza. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, zgodność połączeń, działanie mechanizmu i poprawność oznaczenia torów.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• Przewód zasilający można podłączać od góry lub od dołu wyłącznie wtedy, gdy dokumentacja danego wykonania to dopuszcza. Należy zachować prawidłowe prowadzenie torów fazowych i neutralnych, w tym położenie zacisku N, np. z lewej strony w wykonaniach, dla których producent tak określił wersję produktu.
• Dodatkowe wyposażenie i akcesoria należy stosować wyłącznie wtedy, gdy dokumentacja danego wykonania dopuszcza ich instalację. Nie stosować akcesoriów nieprzewidzianych przez producenta.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury pracy, wilgotności i odporności środowiskowej. W przypadku kondensacji, zabrudzenia, uszkodzenia mechanicznego lub śladów przegrzania aparat należy sprawdzić i w razie potrzeby wymienić.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, nieprawidłowego działania, pęknięcia obudowy, uszkodzenia zacisków lub braku prawidłowego wyzwalania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
