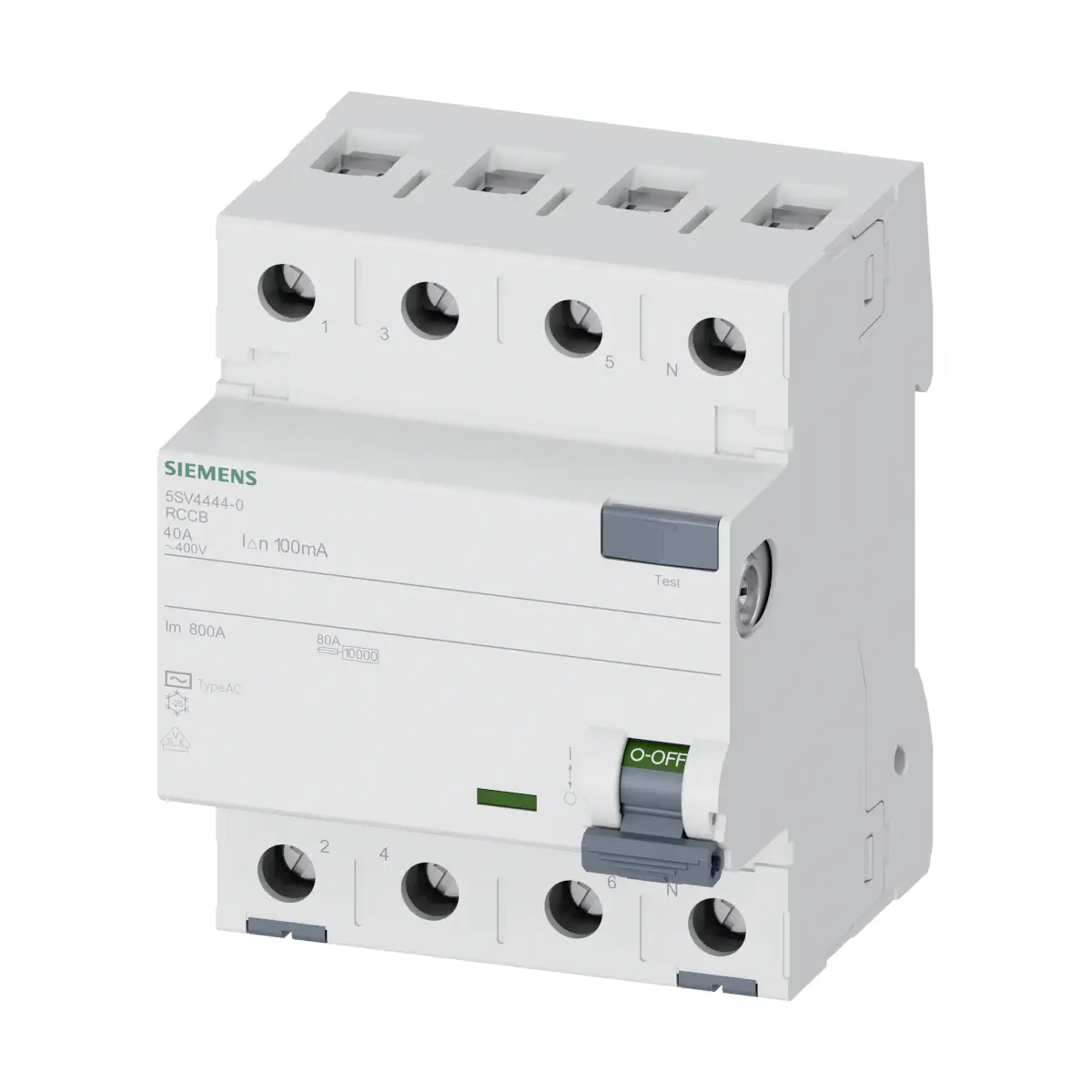

5SV4444-0 Wyłącznik różnicowoprądowy, typ AC, 100mA, 400V, In: 40A, 3P+N, N z prawej

Siemens 5SV4444-0 to wyłącznik ochronny różnicowy (RCD) z rodziny SENTRON, w wykonaniu bezzwłocznym, 4-biegunowy, typu AC. Urządzenie przeznaczone jest do pracy w instalacjach AC 230/400 V, z prądem znamionowym In 40 A oraz znamionowym prądem różnicowym wyzwalania IΔn 100 mA.

Uwaga: zastosowanie tych urządzeń nie jest dopuszczalne we wszystkich krajach – wymagane jest przestrzeganie krajowych przepisów instalacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Nazwa markowa: SENTRON
• Model: 5SV4444-0
• Oznaczenie typu produktu: 5SV4
• Typ RCD: AC
• Wykonanie: bezzwłoczny (bez zwłoki czasowej)
• Liczba biegunów: 4
• Prąd znamionowy: 40 A
• Znamionowy prąd różnicowy wyzwalania: 100 mA
• Napięcie znamionowe: AC 230/400 V (Un AC: 400 V)
• Stopień ochrony: IP20 (w przypadku montażu w rozdzielnicy z podłączonymi przewodami)
• Montaż: na szynie montażowej, pozycja montażowa dowolna
• Możliwość instalacji wyposażenia dodatkowego: tak
• Właściwość produktu: nie zawiera silikonu

Zastosowanie

5SV4444-0 jest wyłącznikiem ochronnym różnicowym (RCD) typu AC do pracy w instalacjach 50 Hz o napięciu 230/400 V AC.

Uwaga: zastosowanie urządzenia może być ograniczone wymaganiami lokalnymi – należy stosować je zgodnie z krajowymi przepisami instalacyjnymi.

Funkcje i parametry pracy

• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych
• Poziom izolacji (Ui): 2 000 V
• Funkcja łączeniowa krótkozwłoczna: nie
• Zdolność załączania prądu (IEC 61008-1): 0,8 kA
• Prąd zwarciowy zabezpieczenia wstępnego – maks. dopuszczalny: 80 A
• Obciążalność cieplna w przypadku zwarcia: 10 kA
• Prąd ograniczony dopuszczalny: 5 200 A
• Wartość I²t dopuszczalna: 58 000 A²·s
• Odstęp kratki: 60 mm

Straty mocy

• Strata mocy (AC, stan rozgrzany) na biegun przy prądzie znamionowym: 2 W
• Strata mocy maksymalna: 6 W

Podłączenie elektryczne

• Przekrój przewodu jednożyłowego: 0,75…35 mm²
• Przekrój przewodu wielożyłowego: 0,75…35 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m
• Pozycja kabla przyłączeniowego zasilania: górny lub dolny
• Napięcie zasilające dla urządzenia testowego (minimalne): 100 V
• Częstotliwość: 50 Hz

Wymiary i montaż

• Rodzaj montażu: szyna montażowa
• Pozycja montażowa: dowolna
• Liczba jednostek podziału szerokości: 4
• Wymiary (W × S × G): 90 × 72 × 70 mm
• Głębokość montażowa: 70 mm
• Waga netto: 305 g
• Wielkość urządzeń do wmontowania wg DIN 43880: 1

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -25…45°C
• Temperatura otoczenia podczas magazynowania (minimalna): -40°C
• Liczba cykli testowych wg IEC 60068-2-30: 28

Deklaracja środowiskowa produktu

• Współczynnik ocieplenia globalnego (eq CO2) – produkcja: 1,98 kg
• Współczynnik ocieplenia globalnego (eq CO2) – eksploatacja: 61,7 kg
• Współczynnik ocieplenia globalnego (eq CO2) – End of Life: 0,106 kg
• Współczynnik ocieplenia globalnego (eq CO2) – ogółem: 63,8 kg

Podsumowanie

Siemens SENTRON 5SV4444-0 to bezzwłoczny, 4-biegunowy wyłącznik ochronny różnicowy typu AC o parametrach 40 A i 100 mA, do pracy w sieciach AC 230/400 V, 50 Hz. Montaż na szynie, możliwość podłączenia przewodów 0,75…35 mm² (góra/dół), stopień ochrony IP20 oraz typowa żywotność 10 000 cykli czynią go praktycznym elementem wyposażenia rozdzielnic.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla wyłączników SENTRON 5SV, zależnie od wykonania: CE / deklaracja zgodności UE, CCC, IMQ, ÖVE, VDE, EAC, RCM, QC PASS, certyfikaty badań EMC / EMV, Special Test Certificate, potwierdzenie producenta Confirmation, Railway, Dangerous Goods Transport Information oraz dokumenty środowiskowe Environmental Confirmations / EPD / Siemens EcoTech.
• Wyłączniki SENTRON 5SV obejmują wyłączniki ochronne różnicowe RCCB oraz wybrane kompaktowe wyłączniki różnicowoprądowo-nadprądowe RCBO. Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Dla wyłączników ochronnych różnicowych 5SV producent deklaruje zgodność z wymaganiami IEC/EN 61008 oraz, zależnie od typu, z IEC/EN 61543 i IEC/EN 62423. Dla kompaktowych wyłączników różnicowoprądowo-nadprądowych 5SV producent deklaruje zgodność z IEC/EN 61009-1, IEC/EN 61009-2-1 oraz, dla wskazanych wykonań, z IEC/EN 62423.
• Urządzenie przeznaczone jest do ochrony osób, instalacji i urządzeń przed skutkami prądów różnicowych, a w przypadku wykonań RCBO również do ochrony obwodów przed przeciążeniem i zwarciem. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji i krajowymi przepisami instalacyjnymi.
• Dobór wyłącznika należy wykonać zgodnie z liczbą biegunów, typem prądu różnicowego, znamionowym prądem różnicowym, prądem znamionowym, napięciem roboczym, częstotliwością, zdolnością łączeniową, zabezpieczeniem wstępnym oraz warunkami środowiskowymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, sprawdzania, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować brak ochrony przeciwporażeniowej, brak ochrony różnicowoprądowej, nieuzasadnione wyzwalanie, uszkodzenie urządzenia, przegrzewanie instalacji albo zagrożenie pożarowe.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego, prądu znamionowego, prądu różnicowego wyzwalania, dopuszczalnego zabezpieczenia wstępnego, odporności zwarciowej, zdolności łączeniowej, częstotliwości, temperatury otoczenia, wilgotności oraz warunków środowiskowych określonych przez producenta.
• Typ prądu różnicowego należy dobrać do rodzaju obciążenia. Aparaty typu AC reagują na sinusoidalne prądy różnicowe AC, aparaty typu A także na pulsujące prądy różnicowe DC, a wykonania typu F, B lub B+ należy stosować tam, gdzie dokumentacja i charakter odbiorników wymagają wykrywania innych składowych prądu różnicowego.
• Aparaty o znamionowym prądzie różnicowym 30 mA należy stosować zgodnie z wymaganiami ochrony dodatkowej i przepisami instalacyjnymi. Wyłącznik różnicowoprądowy nie zastępuje prawidłowego uziemienia, połączeń ochronnych ani właściwie zaprojektowanej instalacji ochronnej.
• Urządzenie testowe wymaga minimalnego napięcia zasilania zgodnego z dokumentacją producenta. Działanie funkcji TEST należy sprawdzać zgodnie z instrukcją i zasadami eksploatacji instalacji elektrycznej. Brak zadziałania przycisku TEST oznacza konieczność sprawdzenia instalacji i aparatu przez wykwalifikowany personel.
• Po zadziałaniu wyłącznika należy przed ponownym załączeniem ustalić i usunąć przyczynę wyłączenia, w szczególności uszkodzenie izolacji, prąd upływu, zwarcie, przeciążenie albo błąd w instalacji. Ponowne załączenie bez usunięcia przyczyny może spowodować zagrożenie dla użytkownika lub instalacji.
• Aparat ma stopień ochrony IP20 przy montażu w rozdzielnicy z podłączonymi przewodami oraz ochronę przed dotykiem. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Montaż należy wykonywać na szynie montażowej, w sposób przewidziany przez producenta. Pozycja montażowa może być dowolna, jeżeli dokumentacja danego wykonania tego nie ogranicza. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, zgodność połączeń, działanie mechanizmu i poprawność oznaczenia torów.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• Przewód zasilający można podłączać od góry lub od dołu wyłącznie wtedy, gdy dokumentacja danego wykonania to dopuszcza. Należy zachować prawidłowe prowadzenie torów fazowych i neutralnych, w tym położenie zacisku N, np. z lewej strony w wykonaniach, dla których producent tak określił wersję produktu.
• Dodatkowe wyposażenie i akcesoria należy stosować wyłącznie wtedy, gdy dokumentacja danego wykonania dopuszcza ich instalację. Nie stosować akcesoriów nieprzewidzianych przez producenta.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury pracy, wilgotności i odporności środowiskowej. W przypadku kondensacji, zabrudzenia, uszkodzenia mechanicznego lub śladów przegrzania aparat należy sprawdzić i w razie potrzeby wymienić.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, nieprawidłowego działania, pęknięcia obudowy, uszkodzenia zacisków lub braku prawidłowego wyzwalania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:
5SV4444-0 Karta katalogowa
