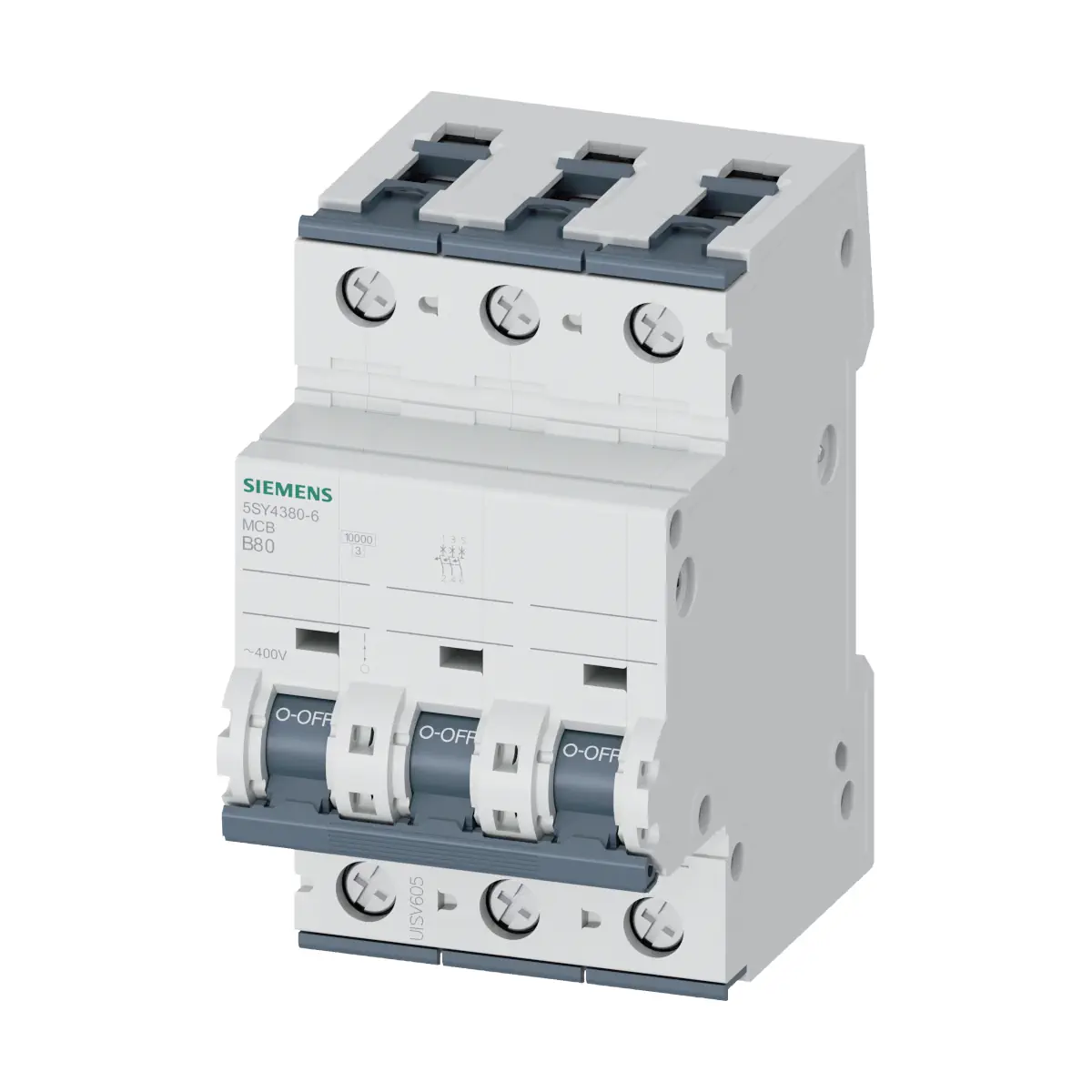

5SY4380-6 Wyłącznik nadprądowy 400V, 10kA, 3-bieg., B, 80A

5SY4380-6 to 3-biegunowy wyłącznik nadmiarowo-prądowy z rodziny Siemens SENTRON, przeznaczony do instalacji AC 400 V. Wykonanie o charakterystyce wyzwalania B, prądzie znamionowym 80 A oraz znamionowej zdolności łączeniowej 10 kA sprawdzi się w zastosowaniach infrastrukturalnych i przemysłowych. Urządzenie jest przystosowane do montażu na szynie montażowej i zajmuje 3 moduły (szerokość 54 mm), przy głębokości montażowej 70 mm.

Najważniejsze cechy

• Producent / seria: Siemens SENTRON
• Model: 5SY4380-6
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów: 3 (wersja 3-bieg.)
• Charakterystyka wyzwalania: B
• Prąd znamionowy: 80 A (AC)
• Znamionowa zdolność łączeniowa: 10 kA (wg EN 60898 oraz IEC 60947-2)
• Napięcie zasilające: AC 400 V; DC 60 V (maks. napięcie robocze DC: 72 V)
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Zaciski wielofunkcyjne: u góry i u dołu
• Możliwość plombowania: tak
• Właściwości materiałowe: bezhalogenowy, nie zawiera silikonu
• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych

Zastosowanie

Siemens 5SY4380-6 przeznaczony jest do zastosowań infrastruktura / przemysł. Może pełnić funkcję wyłącznika głównego zgodnie z EN 60204-1. Konstrukcja umożliwia montaż w rozdzielnicach na szynie montażowej, z dowolną pozycją montażową.

Parametry wyzwalania i łączenia

• Klasa charakterystyki: B
• Nastawa prądu wyzwalania (Ii) przy wyzwoleniu I: 4 × In
• Zdolność łączeniowa prądu (DC, wg IEC 60947-2): 15 kA
• Zdolność wyłączeniowa prądu zwarciowego Icn (AC, wg UL 10077 / CSA C22.2 nr 235): 5 kA

Podłączenie elektryczne

• Zaciski: wielofunkcyjne u góry i u dołu
• Współłączący przewód neutralny: nie
• Pozycja kabla przyłączeniowego zasilania: dowolnie
• Przekrój przewodu (jednożyłowy): 0,75…35 mm²
• Przekrój przewodu (wielożyłowy): 0,75…35 mm²
• Przekrój przewodu (linka z tulejką): 0,75…25 mm²
• Zakres AWG: 18…4
• Moment dokręcania zacisku śrubowego: 2,5…3,5 N·m

Dane techniczne

• Rodzaj napięcia roboczego: AC
• Napięcie izolacji (Ui): 440 V (AC, praca jedno- i wielofazowa)
• Częstotliwość: 50/60 Hz
• Prąd roboczy (AC) – znamionowy: 80 A
• Prąd roboczy (dla 40°C): 76,8 A
• Prąd roboczy (dla 50°C): 73,52 A
• Prąd roboczy (dla 55°C): 71,84 A
• Prąd roboczy (dla 60°C): 70,08 A
• Strata mocy (AC, stan rozgrzany) na biegun: 6,7 W
• Norma: IEC / EN 60947-2

Konstrukcja i montaż

• Rodzaj montażu: szyna montażowa
• Pozycja montażowa: dowolny
• Liczba modułów: 3
• Wymiary (wys. × szer. × gł.): 90 × 54 × 76 mm
• Głębokość montażowa: 70 mm
• Masa netto: 508 g
• Ochrona przed dotykiem: tak
• Możliwość instalacji wyposażenia dodatkowego: tak

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -40…70°C
• Temperatura magazynowania: -40…75°C
• Wilgotność (wpływ temperatury otoczenia): maks. 95% RH do 55°C; maks. 55% RH do 70°C; maks. 35% RH do 75°C
• Wytrzymałość zmęczeniowa (IEC 60068-2-6): ±1 mm przy 5…25 Hz; 50 m/s² przy 25…150 Hz
• Liczba cykli testowych (IEC 60068-2-30): 6

Podsumowanie

Siemens SENTRON 5SY4380-6 to solidny, 3-biegunowy wyłącznik nadmiarowo-prądowy o charakterystyce B i prądzie znamionowym 80 A, z 10 kA zdolnością łączeniową (EN 60898 / IEC 60947-2). Dzięki zaciskom wielofunkcyjnym (góra/dół), montażowi na szynie, stopniowi ochrony IP20 (z podłączonymi przewodami) oraz możliwości plombowania jest to praktyczne rozwiązanie do rozdzielnic w zastosowaniach infrastrukturalnych i przemysłowych.
