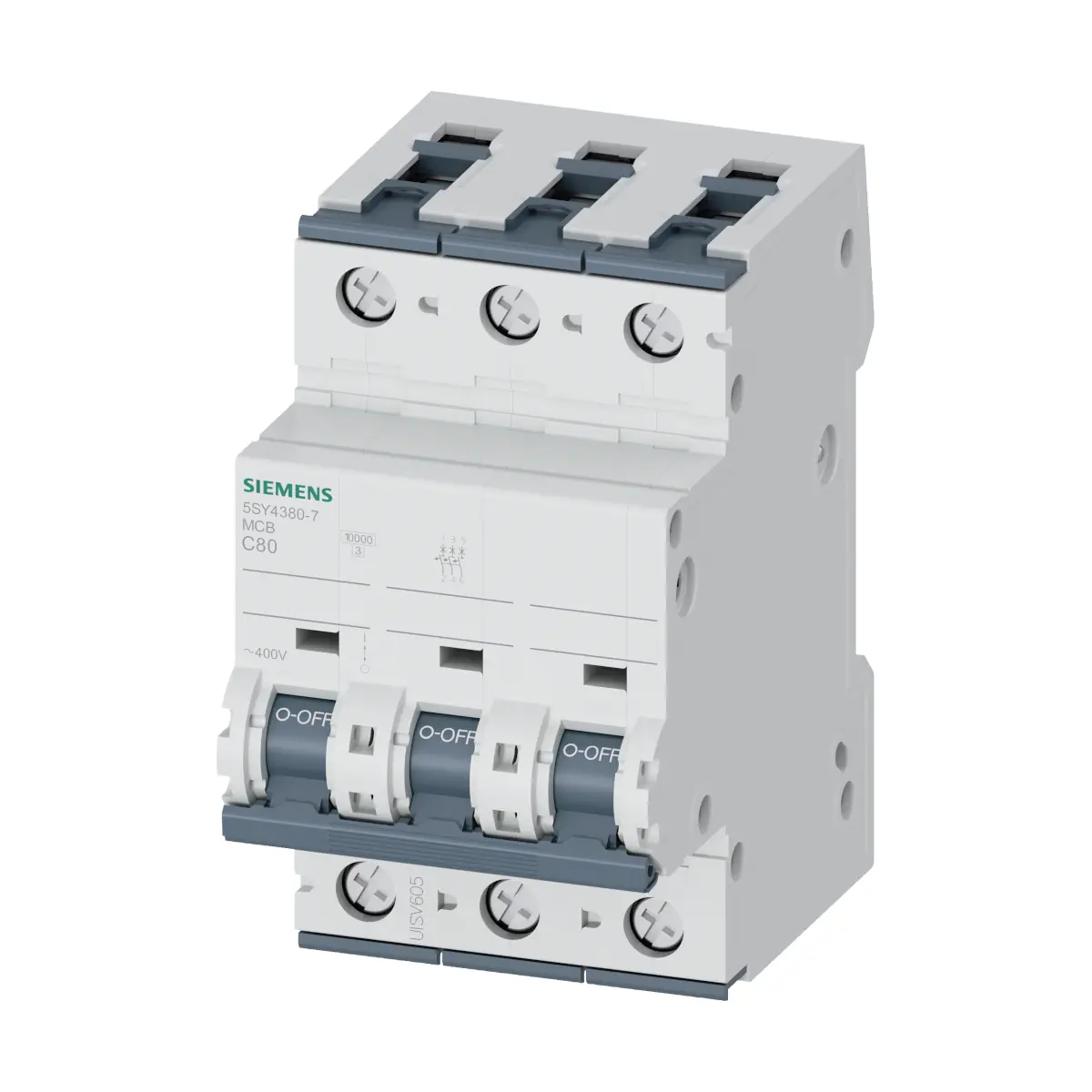

5SY4380-7 Wyłącznik nadprądowy 400V, 10kA, 3-bieg., C, 80A

5SY4380-7 to wyłącznik nadmiarowo-prądowy Siemens z rodziny SENTRON, przeznaczony do zastosowań w infrastrukturze i przemyśle. Jest to aparat 3-biegunowy (wersja 3-bieg.) o charakterystyce wyzwalania C, prądzie znamionowym 80 A oraz zdolności wyłączania 10 kA (zgodnie z EN 60898 oraz IEC 60947-2) dla instalacji AC 400 V. Wyłącznik montuje się na szynie montażowej; głębokość montażowa wynosi 70 mm.

Najważniejsze cechy

• Producent: Siemens
• Rodzina / marka: SENTRON
• Model: 5SY4380-7
• Typ: wyłącznik nadmiarowo-prądowy
• Liczba biegunów: 3
• Charakterystyka wyzwalania: C
• Prąd znamionowy: 80 A (AC)
• Napięcie zasilające (AC): 400 V
• Częstotliwość: 50/60 Hz
• Zdolność wyłączania: 10 kA (EN 60898), 10 kA (IEC 60947-2)
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Zaciski wielofunkcyjne: u góry – tak, u dołu – tak
• Możliwość plombowania: tak
• Bezhalogenowy: tak
• Nie zawiera silikonu: tak
• Żywotność mechaniczna: typowo 10 000 cykli łączeniowych

Zastosowanie

Siemens 5SY4380-7 jest przeznaczony do zastosowań w instalacjach AC (napięcie zasilające 400 V) w obszarze infrastruktury oraz przemysłu. Aparat posiada również właściwości wyłącznika głównego zgodnie z EN 60204-1.

Parametry elektryczne i zdolność łączeniowa

• Rodzaj napięcia roboczego: AC
• Napięcie izolacji (Ui): 440 V (AC, praca jednofazowa i wielofazowa)
• Prąd roboczy (wartości znamionowe w zależności od temperatury):
  • przy 40°C: 76,8 A
  • przy 50°C: 73,52 A
  • przy 55°C: 71,84 A
  • przy 60°C: 70,08 A
• Zdolność łączeniowa prądu:
  • 10 kA (EN 60898)
  • 10 kA (IEC 60947-2)
  • 15 kA (DC, zgodnie z IEC 60947-2)
• Zdolność wyłączeniowa prądu zwarciowego (Icn): 5 kA (AC, zgodnie z UL 10077 i CSA C22.2 nr 235)
• Strata mocy: 6,7 W na biegun (AC, w stanie rozgrzanym, przy prądzie znamionowym)

Podłączenie (zaciski i przewody)

• Przekrój przewodu jednożyłowego: 0,75…35 mm²
• Przekrój przewodu wielożyłowego: 0,75…35 mm²
• Przewód typu linka z tulejką kablową: 0,75…25 mm²
• Zakres AWG: 18…4
• Moment dokręcenia zacisku śrubowego: 2,5…3,5 N·m (22…31 lbf·in)
• Pozycja kabla przyłączeniowego zasilania: dowolnie
• Współłączący przewód neutralny: nie
• Ochrona przed dotykiem: tak

Konstrukcja i montaż

• Rodzaj montażu: szyna montażowa
• Pozycja montażowa: dowolny
• Liczba jednostek podziału szerokości: 3
• Wymiary (W x H x G): 54 x 90 x 76 mm
• Głębokość montażowa: 70 mm
• Masa netto: 499 g

Warunki środowiskowe

• Temperatura otoczenia podczas pracy: -40…70°C
• Temperatura magazynowania: -40…75°C
• Wilgotność (wpływ temperatury otoczenia): maks. 95% RH do 55°C, maks. 55% RH do 70°C, maks. 35% RH do 75°C
• Norma: IEC / EN 60947-2
• Wytrzymałość zmęczeniowa: zgodnie z IEC 60068-2-6 (±1 mm przy 5…25 Hz; 50 m/s² przy 25…150 Hz)
• Liczba cykli testowych oddziaływania środowiskowego: 6 (IEC 60068-2-30)

Podsumowanie

Siemens SENTRON 5SY4380-7 to 3-biegunowy wyłącznik nadmiarowo-prądowy o charakterystyce C, prądzie znamionowym 80 A i zdolności wyłączania 10 kA dla instalacji AC 400 V. Dzięki zaciskom wielofunkcyjnym (góra/dół), możliwości plombowania, stopniowi ochrony IP20 (z podłączonymi przewodami) oraz montażowi na szynie, sprawdzi się w wymagających zastosowaniach infrastrukturalnych i przemysłowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia i oznaczenia właściwe dla aparatury SENTRON: CE / EG-Konf. / deklaracja zgodności UE, UKCA, VDE, CEBEC, EAC, QC PASS, Confirmation oraz dokumenty środowiskowe EPD / Environmental Confirmations.
• Wyłącznik nadmiarowo-prądowy przeznaczony do ochrony instalacji i obwodów elektrycznych w budynkach mieszkalnych oraz infrastrukturze. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Urządzenie zgodne z wymaganiami EN 60898-1; dla wskazanych wykonań również zgodnie z IEC 60947-2. Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, charakterystyką wyzwalania, prądem znamionowym oraz znamionową zdolnością łączeniową.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji lub prac serwisowych należy wyłączyć i zabezpieczyć przed ponownym załączeniem wszystkie źródła zasilania urządzenia.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie urządzenia, instalacji albo brak prawidłowej ochrony obwodu.
• Stosować wyłącznie w obwodach prądu przemiennego lub prądu stałego zgodnie z dokumentacją producenta. Użycie mieszane w obwodach AC i DC jest zabronione.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia znamionowego, prądu znamionowego, częstotliwości, zdolności łączeniowej oraz dopuszczalnej temperatury otoczenia.
• Urządzenie ma stopień ochrony IP20 przy podłączonych przewodach. Aparat należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz moment dokręcania zacisków określony przez producenta. Nieprawidłowe dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu lub zagrożenie pożarowe.
• Montaż na szynie DIN wykonywać zgodnie z instrukcją producenta. Po montażu sprawdzić prawidłowe osadzenie aparatu, podłączenie przewodów oraz zgodność połączeń ze schematem instalacji.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, śladów przegrzania lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
