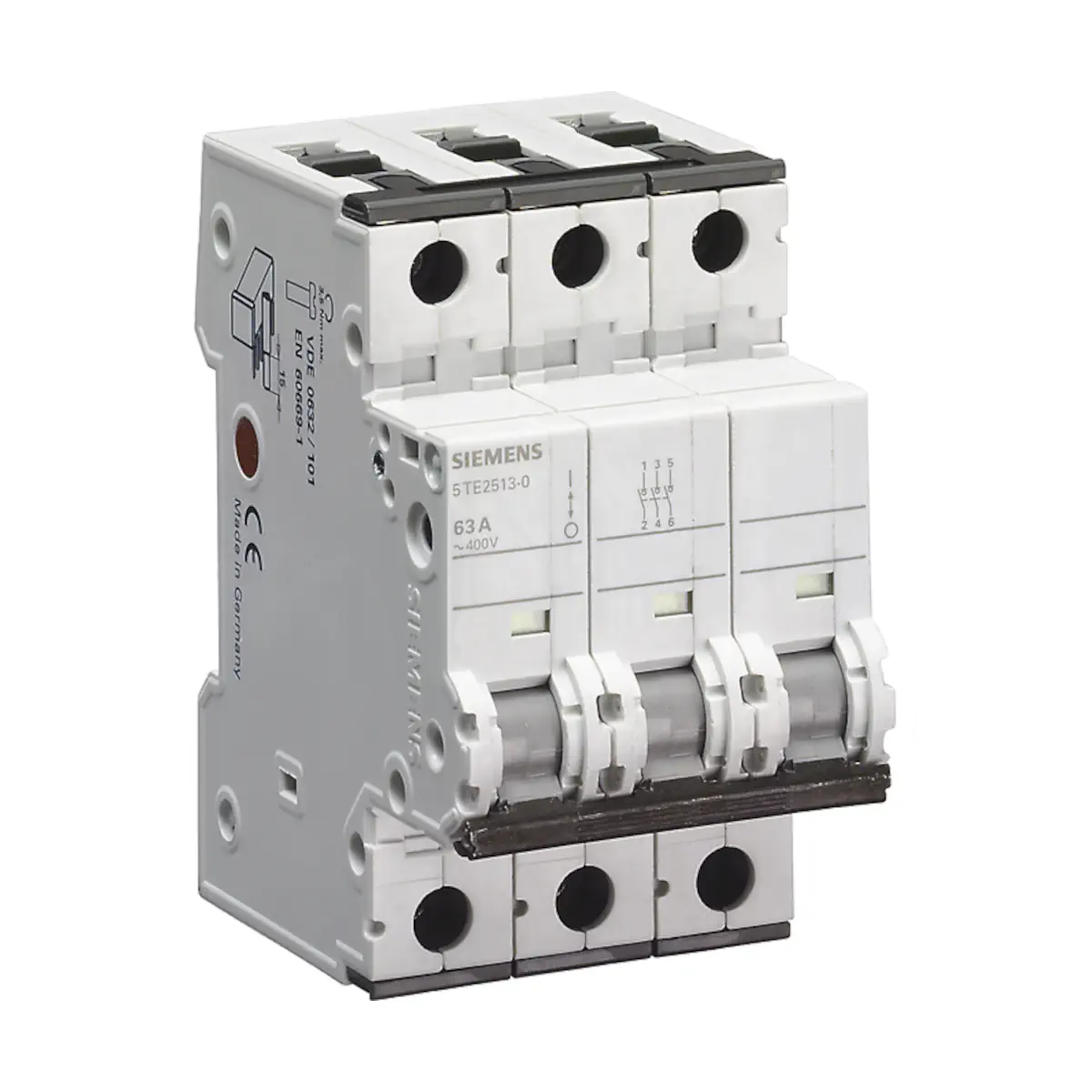

5TE2513-0 Rozłącznik modułowy 63A, 3P, 400V, opcjonalny wyzwalacz napięciowy

Siemens 5TE2513-0 (SENTRON) to przełącznik wł./wył. przeznaczony do pracy w obwodach 400 V, w wykonaniu 3-biegowym, o znamionowym prądzie roboczym 63 A. Urządzenie jest 3-biegunowe, wyposażone w dźwignię wychylną i przeznaczone do montażu na stałe na szynie montażowej w rozdzielnicach.

Najważniejsze cechy

• Producent: Siemens
• Rodzina / nazwa markowa: SENTRON
• Model: 5TE2513-0
• Typ: przełącznik wł./wył.
• Wersja: przełącznik 400 V, 3-biegowy, 63 A
• Liczba biegunów: 3
• Prąd roboczy (znamionowy): 63 A
• Mechanizm napędowy: dźwignia wychylna
• Napęd silnikowy (wykonanie): nie
• Stopień ochrony: IP20
• Przyłącze głównego obwodu prądowego: przyłącze śrubowe
• Styki pomocnicze: 3 zestyków zwiernych (NO), 0 rozwiernych (NC), 0 przełącznych
• Blokada: nie

Zastosowanie

• Integracja z rozdzielnicami instalacyjnymi: tak
• Zastosowanie jako rozłącznik izolacyjny: tak
• Zastosowanie jako łącznik główny: nie
• Zastosowanie jako wyłącznik awaryjny: nie
• Zastosowanie jako wyłącznik bezpieczeństwa: nie
• Zastosowanie jako wyłącznik konserwacyjny: nie

Rozbudowa (opcje)

• Opcjonalny napęd silnikowy: tak
• Opcjonalny wyzwalacz napięciowy: tak

Montaż i wykonanie

• Sposób zabudowy urządzenia: montaż na stałe
• Rodzaj montażu: szyna montażowa
• Wysokość: 90 mm
• Głębokość: 70 mm
• Masa netto: 410 g

Podsumowanie

Siemens SENTRON 5TE2513-0 to 3-biegunowy przełącznik wł./wył. 400 V o prądzie znamionowym 63 A, przeznaczony do montażu na szynie w rozdzielnicach instalacyjnych. Dźwignia wychylna, przyłącze śrubowe oraz 3 styki pomocnicze NO zapewniają prostą integrację w aplikacjach, w których wymagane jest również zastosowanie jako rozłącznik izolacyjny.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla rozłączników modułowych SENTRON 5TE2, zależnie od wykonania: potwierdzenie producenta Confirmation oraz dokumenty środowiskowe Environmental Confirmations.
• Rozłącznik modułowy SENTRON 5TE2 jest aparatem łączeniowym przeznaczonym do montażu w rozdzielnicach instalacyjnych i do rozłączania obwodów elektrycznych zgodnie z parametrami podanymi w dokumentacji producenta.
• Stosować wyłącznie zgodnie z przeznaczeniem, w szczególności jako rozłącznik izolacyjny, jeżeli dokumentacja danego wykonania przewiduje taką funkcję.
• Nie stosować jako łącznika głównego, wyłącznika awaryjnego, wyłącznika bezpieczeństwa ani wyłącznika konserwacyjnego, jeżeli dokumentacja producenta dla danego wykonania tego nie przewiduje.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, liczbą biegunów, napięciem roboczym, prądem znamionowym, sposobem montażu, typem przyłącza oraz przeznaczeniem obwodu.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie aparatu, przegrzewanie instalacji, nieprawidłowe rozłączanie obwodu albo zagrożenie porażeniem elektrycznym lub pożarem.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego 400 V, prądu znamionowego właściwego dla danego wykonania, liczby biegunów, sposobu zabudowy oraz warunków montażu określonych przez producenta.
• Aparat ma stopień ochrony IP20. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Montaż należy wykonywać na szynie montażowej, w sposób przewidziany przez producenta. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, zgodność połączeń, działanie mechanizmu dźwigniowego oraz poprawność oznaczenia torów.
• Podczas podłączania obwodu głównego należy stosować przyłącze śrubowe oraz przewody i osprzęt zgodne z dokumentacją producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• W przypadku stosowania opcjonalnego napędu silnikowego, wyzwalacza napięciowego lub innego wyposażenia dodatkowego należy używać wyłącznie akcesoriów przewidzianych przez producenta i montować je zgodnie z dokumentacją.
• Aparat nie posiada wbudowanej blokady, jeżeli dokumentacja danego wykonania wskazuje brak takiego wyposażenia. Wymaganą blokadę lub zabezpieczenie przed dostępem należy zapewnić na poziomie rozdzielnicy albo instalacji, zgodnie z projektem i przepisami.
• Przed uruchomieniem należy sprawdzić brak uszkodzeń mechanicznych, prawidłowość podłączenia, stan zacisków, poprawność działania dźwigni oraz zgodność aparatu z wymaganiami instalacji.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, pęknięcia obudowy, śladów przegrzania, uszkodzenia zacisków lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
