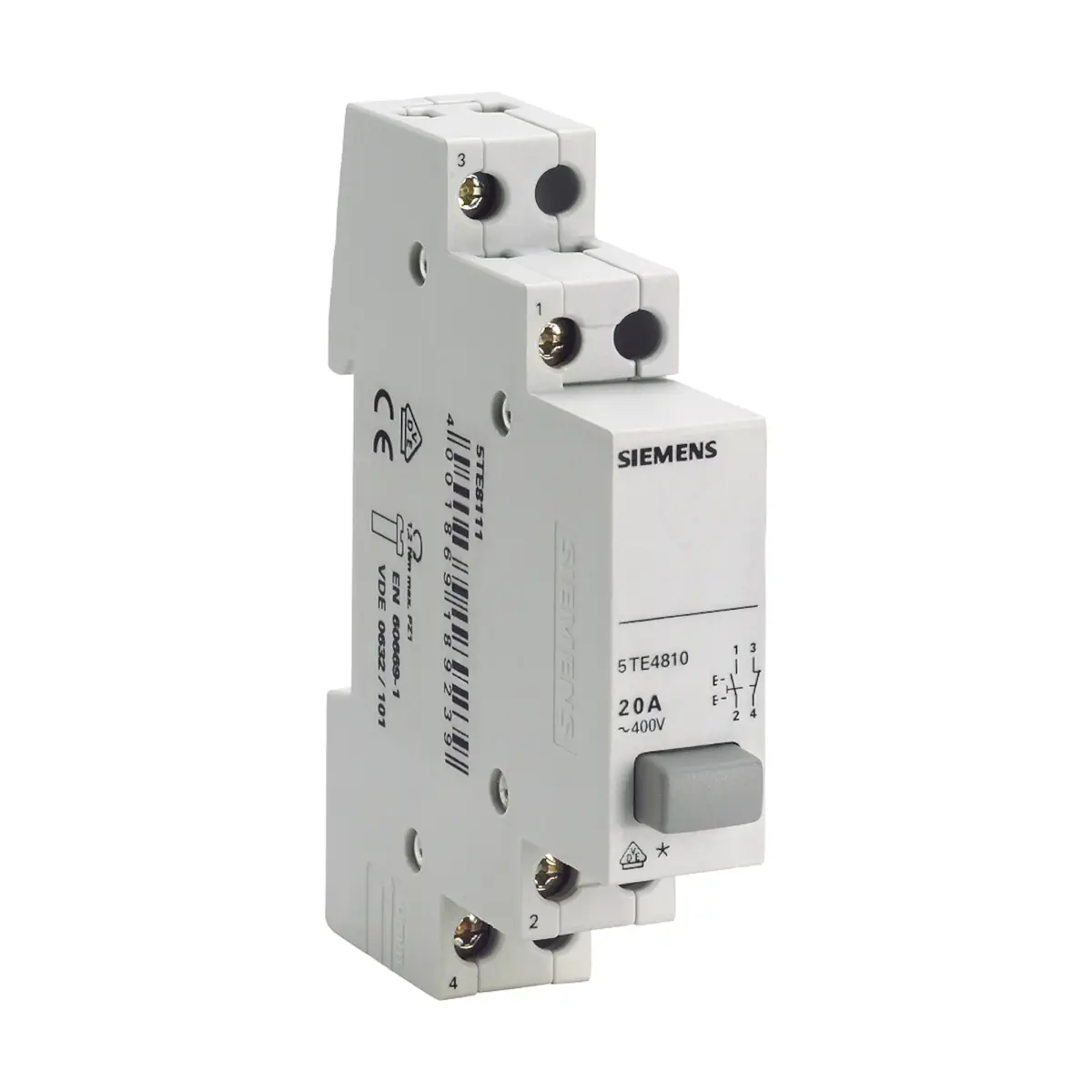

5TE4810 Przycisk modułowy ryglowany (bistabilny) 1NO+1NC 20A

5TE4810 to modułowy łącznik przyciskowy z serii Siemens SENTRON, wyposażony w 1 zestyk zwierny (NO) i 1 zestyk rozwierny (NC). Wersja z 1 szarym przyciskiem ryglowanym przeznaczona jest do pracy w obwodach AC 230 V i prądzie znamionowym 20 A. Urządzenie jest przystosowane do elementu świecącego typu LED (bez wbudowanej lampki sygnalizacyjnej).

Najważniejsze cechy

• Producent: Siemens
• Seria / marka: SENTRON
• Model: 5TE4810
• Typ: łącznik przyciskowy
• Wykonanie styków: 1 × NO (zwierny) / 1 × NC (rozwierny)
• Przycisk: 1 szt., szary, ryglowany
• Rodzaj napięcia roboczego: AC
• Napięcie robocze (znamionowe): 230 V
• Prąd znamionowy: 20 A
• Stopień ochrony: IP20
• Żywotność mechaniczna (typowo): 25 000 cykli łączeniowych

Konfiguracja styków i obsługa

• Liczba zestyków zwiernych (NO): 1
• Liczba zestyków rozwiernych (NC): 1
• Liczba zestyków przełącznych: 0
• Liczba przycisków: 1
• Wykonanie: przycisk ryglowany

Element świecący

• Rodzaj elementu świecącego: LED
• Lampka sygnalizacyjna (element składowy produktu): nie
• Wykonanie mocowania dla elementu świecącego: inne

Podłączenie elektryczne

• Rodzaj zacisków: śrubowe
• Przekrój przewodu sztywnego: 1…6 mm²
• Przekrój przewodu elastycznego z tulejką kablową: 1…6 mm²
• Moment dokręcenia zacisku śrubowego: 0,8…1 N·m

Dane techniczne

• Napięcie robocze (znamionowe): 230 V AC
• Rodzaj napięcia: AC
• Wytrzymałość na napięcie udarowe (znamionowa): 4 kV
• Zdolność załączania prądu: 60 A
• Zdolność wyłączania prądu: 60 A
• Strata mocy (maks.): 0,6 W
• Stopień ochrony: IP20
• Temperatura otoczenia podczas pracy: -5…40°C

Wymiary i parametry mechaniczne

• Wysokość: 90 mm
• Głębokość: 70 mm
• Głębokość montażowa: 70 mm
• Szerokość: 1 jednostka podziału szerokości
• Masa netto: 73 g

Podsumowanie

Siemens SENTRON 5TE4810 to łącznik przyciskowy z 1× NO + 1× NC i szarym przyciskiem ryglowanym, przeznaczony do pracy przy AC 230 V i 20 A. Oferuje typową żywotność 25 000 cykli, zaciski śrubowe dla przewodów 1…6 mm² oraz kompaktową obudowę o szerokości 1 jednostki podziału.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla przycisków SENTRON 5TE48, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, CCC, VDE, EAC, potwierdzenie producenta Confirmation oraz dokumenty środowiskowe Environmental Confirmations.
• Przyciski SENTRON 5TE48 są zgodne z IEC/EN 60947-3 (VDE 0660-107) oraz GB 14048.3 CCC. Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Przyciski 5TE48 przeznaczone są do stosowania w układach sterowania, m.in. do załączania obwodów samopodtrzymania, jako przyciski powrotne lub ryglowane do obsługi ręcznej, jako łączniki sterownicze oraz do przełączania obciążeń do 20 A.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, rodzajem przycisku, liczbą i rodzajem styków, napięciem roboczym, prądem obciążenia, sposobem działania, kolorem przycisku oraz warunkami montażu.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować nieprawidłowe działanie układu sterowania, uszkodzenie aparatu, przegrzewanie instalacji albo zagrożenie porażeniem elektrycznym lub pożarem.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego 230 V AC, prądu znamionowego 20 A, zdolności załączania i wyłączania, wytrzymałości udarowej, liczby cykli łączeniowych, dopuszczalnego przekroju przewodów, temperatury otoczenia oraz warunków środowiskowych określonych przez producenta.
• Styki przycisku należy stosować zgodnie z ich funkcją: styk zwierny NO i styk rozwierny NC podłączać wyłącznie zgodnie ze schematem układu sterowania. Nieprawidłowe wykorzystanie styków może spowodować błędne działanie instalacji.
• Przyciski powrotne i ryglowane należy stosować zgodnie z wymaganiami aplikacji. Wykonania ryglowane utrzymują stan po naciśnięciu, dlatego nie należy ich stosować w funkcjach, w których wymagany jest samoczynny powrót przycisku, jeżeli projekt układu tego nie przewiduje.
• Standardowe przyciski 5TE48 nie są wyłącznikami awaryjnymi ani elementami funkcji bezpieczeństwa, jeżeli dokumentacja danego wykonania tego nie przewiduje. Funkcje bezpieczeństwa należy realizować wyłącznie z użyciem urządzeń przeznaczonych do takiego zastosowania.
• Aparat ma stopień ochrony IP20. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Dla wskazanych wykonań przekrój przewodów sztywnych oraz elastycznych z tulejką wynosi 1…6 mm², a moment dokręcania zacisków śrubowych 0,8…1 N·m.
• Obwody sterujące i podłączone obciążenia należy zabezpieczyć zgodnie z dokumentacją producenta oraz wymaganiami instalacji. Nie przekraczać dopuszczalnej obciążalności styków ani parametrów łączeniowych aparatu.
• W przypadku stosowania elementów świecących lub diod LED należy dobrać je zgodnie z napięciem roboczym, kolorem sygnalizacji i dokumentacją producenta. Oznaczenia kolorów należy stosować zgodnie z funkcją sygnalizacji w układzie.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury pracy od -5 °C do +40 °C ani w środowisku niezgodnym z dokumentacją producenta.
• Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, poprawność podłączenia styków NO/NC, dokręcenie zacisków, działanie mechanizmu przycisku oraz brak uszkodzeń mechanicznych.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, pęknięcia obudowy, śladów przegrzania, uszkodzenia zacisków, zacinania się przycisku lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
