5TE8111 Rozłącznik modułowy izolacyjny, przełącznik wł./wył. UE=230 V AC, IE=20A, 1NO

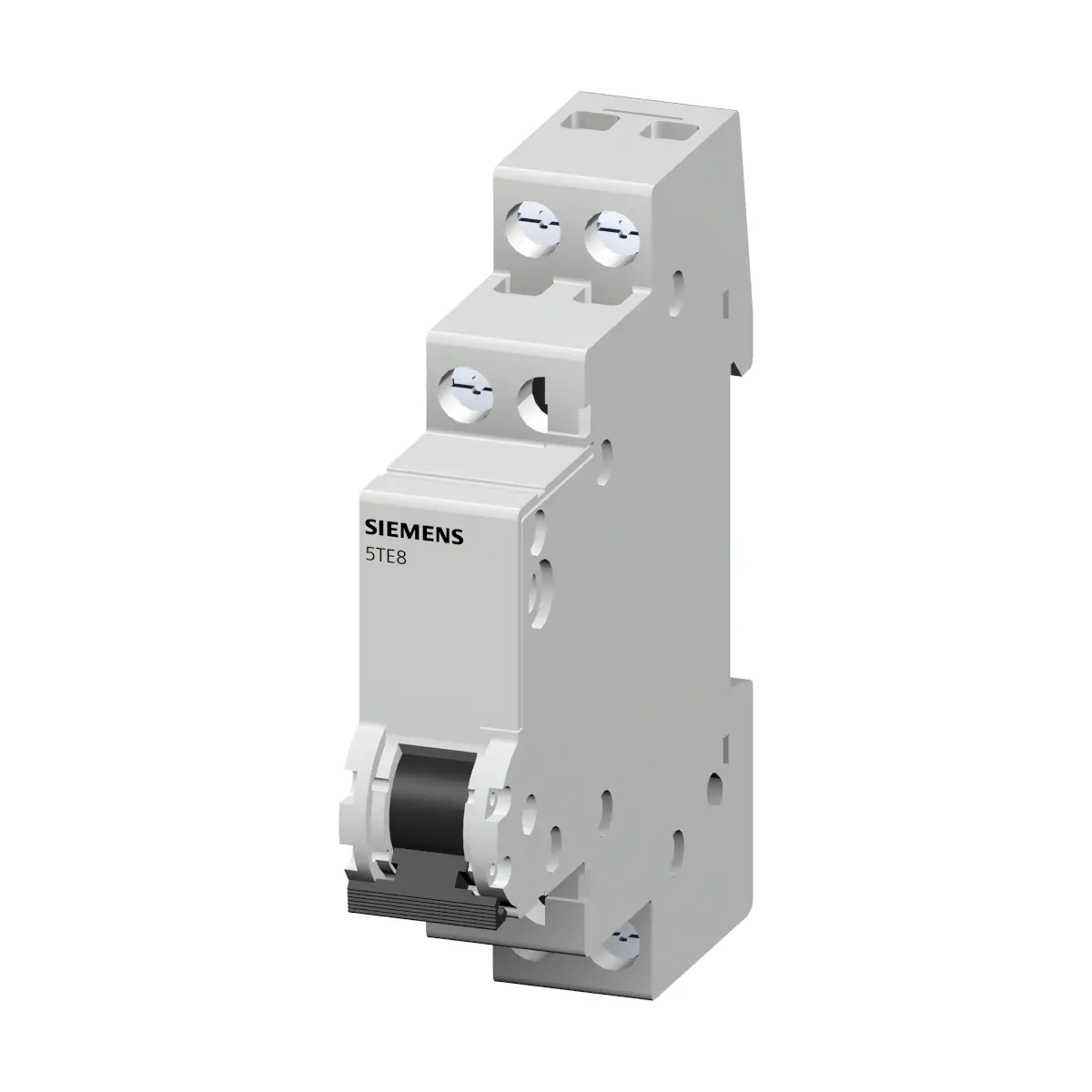

Siemens 5TE8111 to jednobiegunowy rozłącznik izolacyjny / przełącznik wł./wył. z serii SENTRON, wyposażony w 1 zestyk zwierny (1 NO). Urządzenie przeznaczone jest do pracy w obwodach AC 230 V (50/60 Hz) i zapewnia ręczne załączanie oraz wyłączanie obciążenia o prądzie znamionowym 20 A.

Najważniejsze cechy

• Producent / seria: Siemens SENTRON
• Model: 5TE8111
• Typ: rozłącznik izolacyjny / przełącznik wł./wył.
• Liczba biegunów: 1
• Styki: 1 × NO (zestyk zwierny)
• Funkcja łączeniowa: przełącznik wł./wył.
• Prąd znamionowy: 20 A
• Napięcie robocze: AC 230 V
• Częstotliwość: 50/60 Hz
• Lampka sygnalizacyjna: nie

Zastosowanie

5TE8111 służy do ręcznego załączania i wyłączania jednofazowych obwodów AC 230 V w instalacjach, w których wymagany jest prosty przełącznik wł./wył. z jednym stykiem NO i prądem roboczym do 20 A.

Parametry łączeniowe i straty

• Zdolność łączeniowa prądu (znamionowa): 0,06 kA
• Obciążalność cieplna w przypadku zwarcia: 10 kA
• Strata mocy (AC, stan rozgrzany) na biegun przy In: 0,7 W
• Rodzaj napięcia roboczego: AC

Podłączenie przewodów

• Przewód elastyczny z tulejką: 1…6 mm²
• Przewód sztywny: 1…6 mm²
• Moment dokręcenia (zacisk śrubowy): 0,8…1 N·m

Dane mechaniczne

• Wysokość: 90 mm
• Głębokość: 77 mm
• Głębokość montażowa: 70 mm
• Szerokość: 1 jednostka podziału (ok. 17,6 mm)
• Masa netto: 58 g

Warunki pracy

• Temperatura otoczenia (praca): -5…40 °C
• Temperatura otoczenia (magazynowanie) minimalna: -25 °C
• Stopień ochrony IP: inne

Podsumowanie

Siemens SENTRON 5TE8111 to kompaktowy, jednobiegunowy przełącznik wł./wył. o prądzie znamionowym 20 A i konfiguracji styku 1 NO, przeznaczony do obwodów AC 230 V. Zapewnia proste i czytelne przełączanie, a zaciski umożliwiają podłączenie przewodów w zakresie 1…6 mm².

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla rozłączników / łączników SENTRON 5TE8, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, CCC, VDE, EAC, QC PASS, potwierdzenie producenta Confirmation, certyfikaty badań producenta oraz dokumenty środowiskowe EPD / Environmental Confirmations.
• Rozłączniki / łączniki SENTRON 5TE8 są zgodne z IEC/EN 60947-3 (VDE 0660-107) oraz, dla wskazanych wykonań, GB 14048.3 CCC. Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Aparaty 5TE8 przeznaczone są do montażu w rozdzielnicach i do ręcznego załączania, wyłączania lub rozłączania obwodów elektrycznych, m.in. oświetlenia, silników i innych odbiorników elektrycznych, zgodnie z parametrami danego wykonania.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, liczbą biegunów, rodzajem i liczbą styków, napięciem roboczym, prądem znamionowym, częstotliwością, zdolnością łączeniową, sposobem montażu oraz warunkami środowiskowymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie aparatu, przegrzewanie instalacji, nieprawidłowe rozłączanie obwodu albo zagrożenie porażeniem elektrycznym lub pożarem.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego 230 V AC, częstotliwości 50/60 Hz, prądu znamionowego właściwego dla danego wykonania, obciążalności cieplnej przy zwarciu, zdolności łączeniowej, przekroju przewodów, momentu dokręcania zacisków oraz dopuszczalnej temperatury otoczenia.
• Styki aparatu należy stosować zgodnie z ich funkcją i schematem instalacji. Wykonania z jednym zestykiem zwiernym NO należy podłączać wyłącznie zgodnie z przeznaczeniem danego obwodu.
• Funkcja wymuszonego otwarcia według DIN VDE 0113 nie jest deklarowana dla wskazanego wykonania. Nie stosować aparatu jako elementu funkcji bezpieczeństwa, wyłącznika awaryjnego ani wyłącznika bezpieczeństwa, jeżeli dokumentacja danego wykonania tego nie przewiduje.
• Aparat nie zawiera lampki sygnalizacyjnej, jeżeli dokumentacja danego wykonania wskazuje brak takiego elementu. Stan obwodu należy weryfikować zgodnie z wymaganiami instalacji i nie traktować położenia dźwigni jako jedynego potwierdzenia braku napięcia.
• Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Montaż należy wykonywać w sposób przewidziany przez producenta. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, poprawność podłączenia, działanie mechanizmu łączeniowego oraz brak uszkodzeń mechanicznych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz moment dokręcania zacisków określony przez producenta. Dla wskazanego wykonania przekrój przewodów sztywnych oraz elastycznych z tulejką wynosi 1…6 mm², a moment dokręcania zacisków śrubowych 0,8…1 N·m.
• Obwód należy zabezpieczyć zgodnie z dokumentacją producenta oraz wymaganiami instalacji. Nieprawidłowe zabezpieczenie lub podłączenie może spowodować uszkodzenie aparatu albo nieprawidłowe działanie obwodu.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury pracy od -5 °C do +40 °C ani w środowisku niezgodnym z dokumentacją producenta.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, pęknięcia obudowy, śladów przegrzania, uszkodzenia zacisków, zacinania się mechanizmu lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
