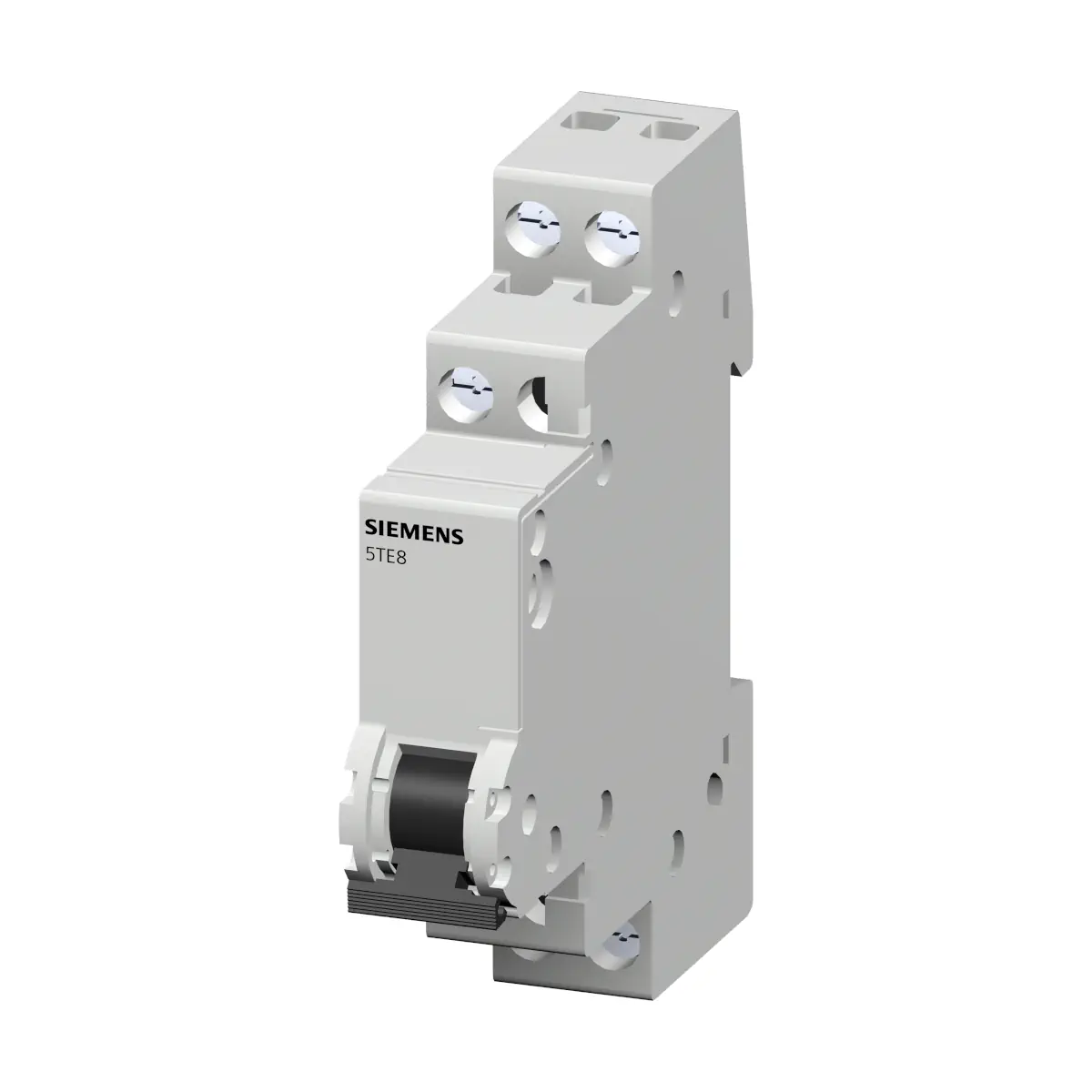

5TE8141 Przełącznik modułowy grupowy, 20A, 1 grupa , 3-pozycyjny (I-0-II), 230V AC

5TE8141 to wyłącznik grupowy z rodziny Siemens SENTRON, przeznaczony do pracy w obwodach AC 230 V. Jest to wykonanie 1‑biegunowe (1 przełącznik / 1 grupa) o prądzie znamionowym 20 A. Urządzenie charakteryzuje się m.in. obciążalnością cieplną w przypadku zwarcia 10 kA oraz niską stratą mocy 0,7 W na biegun (w stanie rozgrzanym, przy AC i prądzie znamionowym).

Najważniejsze cechy

• Producent: Siemens
• Rodzina / nazwa markowa: SENTRON
• Model: 5TE8141
• Oznaczenie produktu: wyłącznik grupowy
• Wykonanie: 1 przełącznik / 1 grupa
• Liczba biegunów: 1
• Prąd roboczy (znamionowy): 20 A
• Rodzaj napięcia roboczego: AC
• Napięcie robocze (znamionowe): 230 V
• Częstotliwość robocza: 50/60 Hz
• Obciążalność cieplna w przypadku zwarcia: 10 kA
• Zdolność łączeniowa prądu (znamionowa): 0,06 kA
• Lampka sygnalizacyjna: nie

Zastosowanie

Siemens 5TE8141 służy do realizacji funkcji wyłącznika grupowego w obwodach AC 230 V, przy prądzie roboczym do 20 A.

Funkcje i wykonanie

• Funkcja łączeniowa: wyłącznik grupowy
• Wymuszone otwarcie (wg DIN VDE 0113): nie
• Lampka sygnalizacyjna: nie

Podłączenie elektryczne (zaciski śrubowe)

• Przewód elastyczny z tulejką: 1…6 mm²
• Przewód sztywny: 1…6 mm²
• Moment dokręcenia zacisku śrubowego: 0,8…1 N·m

Dane techniczne

• Napięcie robocze (znamionowe): 230 V AC
• Częstotliwość: 50/60 Hz
• Prąd roboczy (znamionowy): 20 A
• Strata mocy (na biegun): 0,7 W (AC, stan rozgrzany, przy prądzie znamionowym)
• Zdolność łączeniowa prądu (znamionowa): 0,06 kA
• Obciążalność cieplna w przypadku zwarcia: 10 kA
• Stopień ochrony (IP): inne

Wymiary i warunki pracy

• Szerokość (liczba jednostek podziału): 1
• Wymiary (szer. × wys. × gł.): 17,6 × 89,8 × 76,6 mm
• Wysokość: 90 mm
• Głębokość: 77 mm
• Głębokość montażowa: 70 mm
• Masa netto: 65 g
• Temperatura otoczenia (praca): -5…40 °C
• Temperatura otoczenia (magazynowanie): min. -25 °C

Podsumowanie

Siemens SENTRON 5TE8141 to 1‑biegunowy wyłącznik grupowy 20 A do obwodów AC 230 V (50/60 Hz). Oferuje obciążalność cieplną w przypadku zwarcia 10 kA, zdolność łączeniową 0,06 kA oraz wygodne przyłącza śrubowe dla przewodów 1…6 mm², przy zachowaniu niskiej straty mocy 0,7 W na biegun.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla przełączników grupowych SENTRON 5TE8, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, VDE, EAC, QC PASS, potwierdzenie producenta Confirmation, certyfikaty badań producenta oraz dokumenty środowiskowe EPD / Environmental Confirmations.
• Przełączniki SENTRON 5TE8 są zgodne z IEC/EN 60947-3 (VDE 0660-107) oraz, dla wskazanych wykonań, GB 14048.3 CCC. Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Przełączniki grupowe 5TE8 przeznaczone są do montażu w rozdzielnicach i do ręcznego przełączania obwodów elektrycznych, m.in. w układach sterowania, oświetlenia lub wyboru grup odbiorników, zgodnie z funkcją łączeniową danego wykonania.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, liczbą biegunów, wykonaniem funkcji łączeniowej, liczbą grup, napięciem roboczym, prądem znamionowym, częstotliwością, zdolnością łączeniową, sposobem montażu oraz warunkami środowiskowymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować błędne przełączanie grup odbiorników, uszkodzenie aparatu, przegrzewanie instalacji albo zagrożenie porażeniem elektrycznym lub pożarem.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego 230 V AC, częstotliwości 50/60 Hz, prądu znamionowego 20 A, obciążalności cieplnej przy zwarciu, zdolności łączeniowej, przekroju przewodów, momentu dokręcania zacisków oraz dopuszczalnej temperatury otoczenia.
• Przełącznik grupowy należy podłączać wyłącznie zgodnie ze schematem instalacji i funkcją łączeniową przewidzianą przez producenta. Nieprawidłowe podłączenie może spowodować jednoczesne zasilenie niewłaściwych obwodów lub błędną pracę instalacji.
• Funkcja wymuszonego otwarcia według DIN VDE 0113 nie jest deklarowana dla wskazanego wykonania. Nie stosować aparatu jako elementu funkcji bezpieczeństwa, wyłącznika awaryjnego ani wyłącznika bezpieczeństwa, jeżeli dokumentacja danego wykonania tego nie przewiduje.
• Aparat nie zawiera lampki sygnalizacyjnej, jeżeli dokumentacja danego wykonania wskazuje brak takiego elementu. Stan obwodu należy weryfikować zgodnie z wymaganiami instalacji i nie traktować położenia dźwigni jako jedynego potwierdzenia braku napięcia.
• Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Montaż należy wykonywać w sposób przewidziany przez producenta. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, poprawność podłączenia, działanie mechanizmu przełączającego oraz brak uszkodzeń mechanicznych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz moment dokręcania zacisków określony przez producenta. Dla wskazanego wykonania przekrój przewodów sztywnych oraz elastycznych z tulejką wynosi 1…6 mm², a moment dokręcania zacisków śrubowych 0,8…1 N·m.
• Obwód należy zabezpieczyć zgodnie z dokumentacją producenta oraz wymaganiami instalacji. Nieprawidłowe zabezpieczenie lub podłączenie może spowodować uszkodzenie aparatu albo nieprawidłowe działanie obwodu.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury pracy od -5 °C do +40 °C ani w środowisku niezgodnym z dokumentacją producenta.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, pęknięcia obudowy, śladów przegrzania, uszkodzenia zacisków, zacinania się mechanizmu lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
