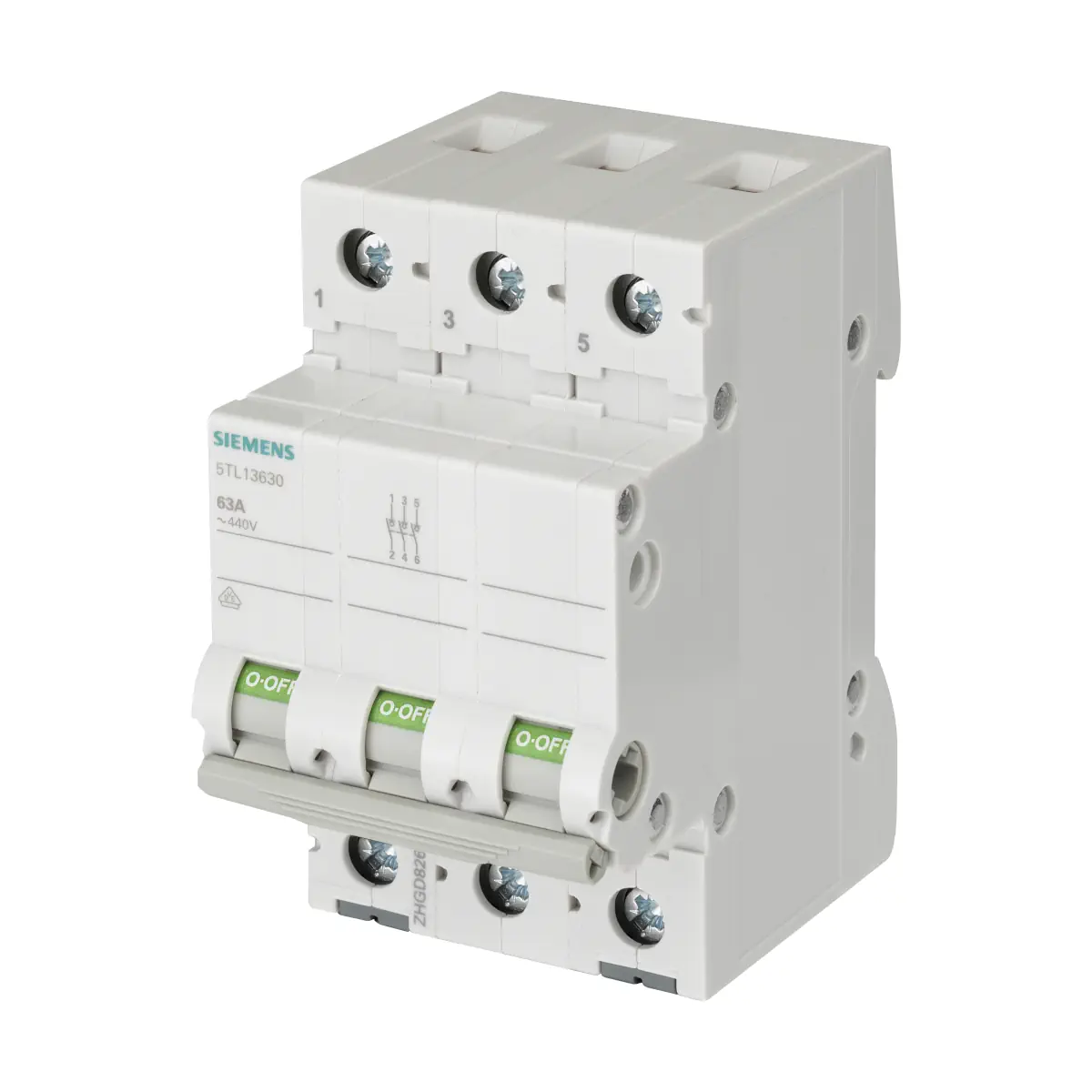

5TL1380-0 Rozłącznik izolacyjny modułowy, 80A, 400V AC, 3P

5TL1380-0 to przełącznik wł./wył. (rozłącznik izolacyjny) z serii SENTRON firmy Siemens, przeznaczony do pracy w obwodach AC. Aparat ma 3 bieguny i 3 zestyki zwierne, a jego znamionowy prąd roboczy wynosi 80 A przy znamionowym napięciu roboczym 440 V (50/60 Hz).

Najważniejsze cechy

• Producent: Siemens
• Seria / nazwa markowa: SENTRON
• Model: 5TL1380-0
• Typ: przełącznik wł./wył. (rozłącznik izolacyjny)
• Liczba biegunów: 3
• Styki: 3 × zestyk zwierny
• Prąd roboczy (znamionowy): 80 A
• Napięcie robocze (znamionowe): 440 V AC
• Częstotliwość pracy: 50/60 Hz
• Obciążalność cieplna w przypadku zwarcia: 10 kA
• Zdolność łączeniowa prądu (znamionowa): 0,24 kA
• Lampka sygnalizacyjna: nie

Zastosowanie

5TL1380-0 służy jako przełącznik wł./wył. w obwodach AC, gdzie wymagane jest ręczne załączanie i wyłączanie torów prądowych w instalacjach z prądem do 80 A i napięciem do 440 V AC.

Podłączenie przewodów

• Przewód elastyczny z tulejką kablową: 2,5…50 mm²
• Przewód sztywny: 2,5…50 mm²
• Moment dokręcenia (zacisk śrubowy): 2,5…3 N·m

Dane techniczne

• Rodzaj napięcia roboczego: AC
• Napięcie robocze (znamionowe): 440 V
• Częstotliwość: 50/60 Hz
• Prąd roboczy (znamionowy): 80 A
• Strata mocy przy In (AC, stan rozgrzany): 3,5 W na biegun
• Obciążalność cieplna w przypadku zwarcia: 10 kA
• Zdolność łączeniowa prądu (znamionowa): 0,24 kA
• Funkcja wymuszonego otwarcia (wg DIN VDE 0113): nie
• Stopień ochrony IP: inne

Wymiary i parametry środowiskowe

• Wysokość: 89,8 mm
• Głębokość: 74,5 mm
• Głębokość montażowa: 70 mm
• Szerokość (liczba jednostek podziału): 3
• Masa netto: 332 g
• Temperatura otoczenia podczas pracy: -5…40°C
• Temperatura otoczenia podczas magazynowania (min.): -25°C

Podsumowanie

Siemens SENTRON 5TL1380-0 to 3-biegunowy przełącznik wł./wył. z 3 zestykami zwiernymi, przeznaczony do instalacji AC 440 V o prądzie do 80 A. Oferuje kompaktową budowę (3 moduły), szeroki zakres przekrojów przewodów do podłączenia (2,5…50 mm²) oraz określone parametry pracy, w tym obciążalność cieplną w przypadku zwarcia 10 kA i stratę mocy 3,5 W na biegun przy prądzie znamionowym.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla rozłączników izolacyjnych SENTRON 5TL1, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, CCC, VDE, EAC, potwierdzenie producenta Confirmation, certyfikaty badań producenta oraz dokumenty środowiskowe EPD / Environmental Confirmations.
• Rozłączniki izolacyjne SENTRON 5TL1 są zgodne z IEC/EN 60947-3 (VDE 0660-107). Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Rozłączniki izolacyjne 5TL1 przeznaczone są do montażu w rozdzielnicach oraz do ręcznego załączania, wyłączania i rozłączania obwodów elektrycznych, m.in. obwodów oświetlenia, silników oraz innych odbiorników elektrycznych, zgodnie z parametrami danego wykonania.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, liczbą biegunów, liczbą zestyków, napięciem roboczym, prądem znamionowym, częstotliwością, zdolnością łączeniową, obciążalnością cieplną przy zwarciu, sposobem montażu oraz warunkami środowiskowymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie aparatu, przegrzewanie instalacji, nieprawidłowe rozłączanie obwodu albo zagrożenie porażeniem elektrycznym lub pożarem.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego 250 V lub 440 V AC zależnie od wykonania, częstotliwości 50/60 Hz, prądu znamionowego od 32 A do 125 A, obciążalności cieplnej przy zwarciu 10 kA, zdolności łączeniowej, przekroju przewodów, momentu dokręcania zacisków oraz dopuszczalnej temperatury otoczenia.
• Aparat należy podłączać wyłącznie zgodnie ze schematem instalacji i funkcją łączeniową przewidzianą przez producenta. Nieprawidłowe podłączenie może spowodować brak rozłączenia wszystkich wymaganych torów lub błędną pracę instalacji.
• Funkcja wymuszonego otwarcia według DIN VDE 0113 nie jest deklarowana dla wskazanych wykonań. Nie stosować aparatu jako elementu funkcji bezpieczeństwa, wyłącznika awaryjnego ani wyłącznika bezpieczeństwa, jeżeli dokumentacja danego wykonania tego nie przewiduje.
• Aparat nie zawiera lampki sygnalizacyjnej, jeżeli dokumentacja danego wykonania wskazuje brak takiego elementu. Stan obwodu należy weryfikować zgodnie z wymaganiami instalacji i nie traktować położenia dźwigni jako jedynego potwierdzenia braku napięcia.
• Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Montaż należy wykonywać w sposób przewidziany przez producenta. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, poprawność podłączenia, działanie mechanizmu łączeniowego oraz brak uszkodzeń mechanicznych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz moment dokręcania zacisków określony przez producenta. Dla wskazanych wykonań przekrój przewodów sztywnych oraz elastycznych z tulejką wynosi 1…35 mm² albo 2,5…50 mm², a moment dokręcania zacisków śrubowych 2,5…3 N·m.
• Obwód należy zabezpieczyć zgodnie z dokumentacją producenta oraz wymaganiami instalacji. Nieprawidłowe zabezpieczenie lub podłączenie może spowodować uszkodzenie aparatu albo nieprawidłowe działanie obwodu.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury pracy od -5 °C do +40 °C ani w środowisku niezgodnym z dokumentacją producenta. Podczas magazynowania nie przekraczać minimalnej temperatury otoczenia -25 °C, jeżeli dokumentacja danego wykonania tak wskazuje.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, pęknięcia obudowy, śladów przegrzania, uszkodzenia zacisków, zacinania się mechanizmu lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
