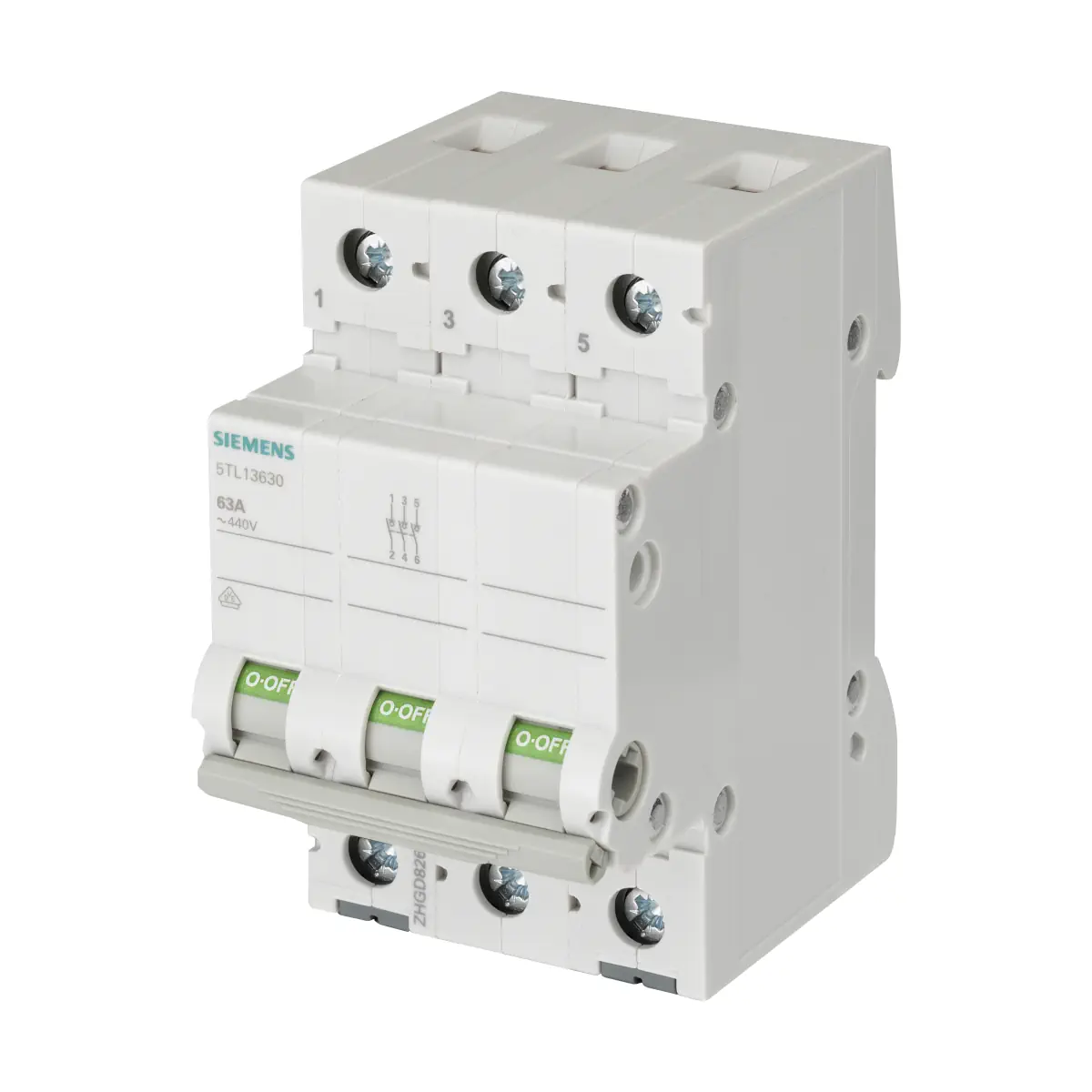

5TL1392-0 Rozłącznik izolacyjny modułowy, 125A, 400V AC, 3P

Siemens 5TL1392-0 (SENTRON) to rozłącznik izolacyjny / przełącznik wł./wył. o prądzie znamionowym 125 A, w wykonaniu 3-biegunowym z 3 zestykami zwiernymi. Przeznaczony do pracy w obwodach prądu przemiennego o napięciu roboczym do AC 440 V (50/60 Hz).

Najważniejsze cechy

• Producent / seria: Siemens SENTRON
• Model: 5TL1392-0
• Typ: rozłącznik izolacyjny, przełącznik wł./wył.
• Liczba biegunów: 3
• Wykonanie: 3 zestyki zwierne (3 × NO)
• Prąd roboczy (znamionowy): 125 A
• Napięcie robocze (znamionowe): AC 440 V
• Częstotliwość: 50/60 Hz
• Obciążalność cieplna w przypadku zwarcia: 10 kA
• Zdolność łączeniowa prądu (znamionowa): 0,375 kA
• Lampka sygnalizacyjna: nie

Zastosowanie

5TL1392-0 pełni funkcję przełącznika wł./wył. w obwodzie głównym, umożliwiając ręczne załączanie i wyłączanie torów prądowych w układach zasilania prądu przemiennego (AC) do 440 V.

Funkcje i wykonanie

• Funkcja łączeniowa: przełącznik wł./wył.
• Zestyki: 3 × zestyki zwierne
• Funkcja produktu – wymuszone otwarcie (wg DIN VDE 0113): nie

Podłączenie przewodów

• Przewód elastyczny z tulejką: 2,5…50 mm²
• Przewód sztywny: 2,5…50 mm²
• Moment dokręcenia zacisku śrubowego (min.): 2,5 N·m
• Moment dokręcania przyłącza śrubowego (max.): 3 N·m

Dane techniczne

• Rodzaj napięcia roboczego: AC
• Prąd roboczy (znamionowy): 125 A
• Napięcie robocze (znamionowe): 440 V
• Częstotliwość robocza: 50/60 Hz
• Obciążalność cieplna przy zwarciu: 10 kA
• Zdolność łączeniowa prądu (znamionowa): 0,375 kA
• Strata mocy przy In (AC, stan rozgrzany) na biegun: 8,6 W
• Stopień ochrony IP: inne

Wymiary i warunki pracy

• Wysokość: 89,8 mm
• Głębokość: 74,5 mm
• Głębokość montażowa: 70 mm
• Szerokość (liczba jednostek podziału): 3
• Masa netto: 330 g
• Temperatura otoczenia podczas pracy: -5…40°C
• Temperatura otoczenia podczas magazynowania (min.): -25°C

Podsumowanie

Siemens SENTRON 5TL1392-0 to solidny, 3-biegunowy rozłącznik izolacyjny / przełącznik wł./wył. o prądzie znamionowym 125 A, przeznaczony do pracy w instalacjach AC do 440 V. Urządzenie oferuje 3 zestyki zwierne, parametry zwarciowe 10 kA oraz wygodne podłączenie przewodów w zakresie 2,5…50 mm².

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla rozłączników izolacyjnych SENTRON 5TL1, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, CCC, VDE, EAC, potwierdzenie producenta Confirmation, certyfikaty badań producenta oraz dokumenty środowiskowe EPD / Environmental Confirmations.
• Rozłączniki izolacyjne SENTRON 5TL1 są zgodne z IEC/EN 60947-3 (VDE 0660-107). Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Rozłączniki izolacyjne 5TL1 przeznaczone są do montażu w rozdzielnicach oraz do ręcznego załączania, wyłączania i rozłączania obwodów elektrycznych, m.in. obwodów oświetlenia, silników oraz innych odbiorników elektrycznych, zgodnie z parametrami danego wykonania.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, liczbą biegunów, liczbą zestyków, napięciem roboczym, prądem znamionowym, częstotliwością, zdolnością łączeniową, obciążalnością cieplną przy zwarciu, sposobem montażu oraz warunkami środowiskowymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować uszkodzenie aparatu, przegrzewanie instalacji, nieprawidłowe rozłączanie obwodu albo zagrożenie porażeniem elektrycznym lub pożarem.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego 250 V lub 440 V AC zależnie od wykonania, częstotliwości 50/60 Hz, prądu znamionowego od 32 A do 125 A, obciążalności cieplnej przy zwarciu 10 kA, zdolności łączeniowej, przekroju przewodów, momentu dokręcania zacisków oraz dopuszczalnej temperatury otoczenia.
• Aparat należy podłączać wyłącznie zgodnie ze schematem instalacji i funkcją łączeniową przewidzianą przez producenta. Nieprawidłowe podłączenie może spowodować brak rozłączenia wszystkich wymaganych torów lub błędną pracę instalacji.
• Funkcja wymuszonego otwarcia według DIN VDE 0113 nie jest deklarowana dla wskazanych wykonań. Nie stosować aparatu jako elementu funkcji bezpieczeństwa, wyłącznika awaryjnego ani wyłącznika bezpieczeństwa, jeżeli dokumentacja danego wykonania tego nie przewiduje.
• Aparat nie zawiera lampki sygnalizacyjnej, jeżeli dokumentacja danego wykonania wskazuje brak takiego elementu. Stan obwodu należy weryfikować zgodnie z wymaganiami instalacji i nie traktować położenia dźwigni jako jedynego potwierdzenia braku napięcia.
• Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Montaż należy wykonywać w sposób przewidziany przez producenta. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, poprawność podłączenia, działanie mechanizmu łączeniowego oraz brak uszkodzeń mechanicznych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz moment dokręcania zacisków określony przez producenta. Dla wskazanych wykonań przekrój przewodów sztywnych oraz elastycznych z tulejką wynosi 1…35 mm² albo 2,5…50 mm², a moment dokręcania zacisków śrubowych 2,5…3 N·m.
• Obwód należy zabezpieczyć zgodnie z dokumentacją producenta oraz wymaganiami instalacji. Nieprawidłowe zabezpieczenie lub podłączenie może spowodować uszkodzenie aparatu albo nieprawidłowe działanie obwodu.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury pracy od -5 °C do +40 °C ani w środowisku niezgodnym z dokumentacją producenta. Podczas magazynowania nie przekraczać minimalnej temperatury otoczenia -25 °C, jeżeli dokumentacja danego wykonania tak wskazuje.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, pęknięcia obudowy, śladów przegrzania, uszkodzenia zacisków, zacinania się mechanizmu lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:
5TL1392-0 Karta katalogowa
