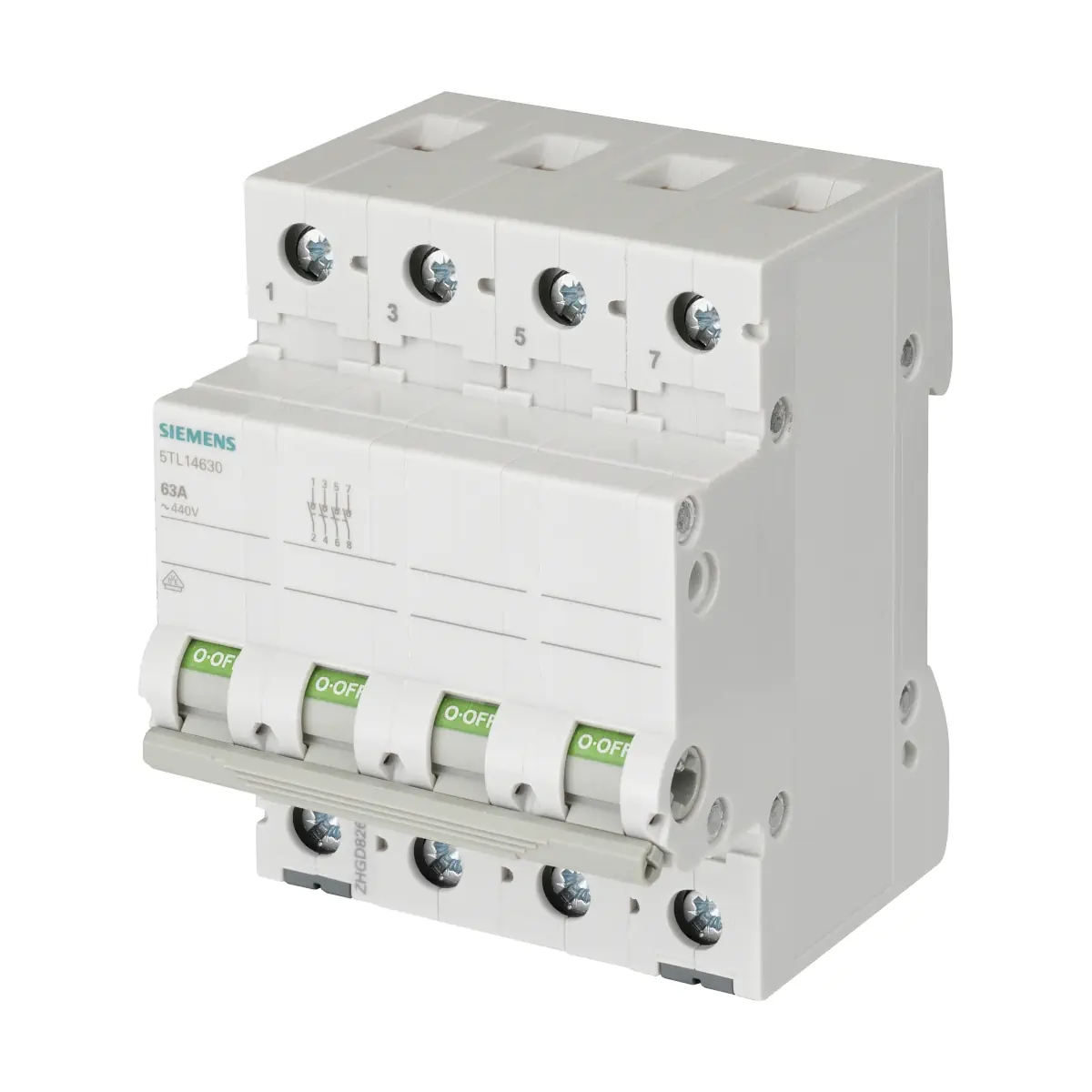

5TL1463-0 Rozłącznik izolacyjny modułowy, 63A, 400V AC, 4P

5TL1463-0 to rozłącznik izolacyjny / przełącznik wł./wył. z serii SENTRON firmy Siemens, przeznaczony do pewnego rozłączania obwodów w instalacjach AC. Urządzenie ma 4 bieguny oraz 4 zestyki zwierne i pracuje z prądem znamionowym 63 A przy napięciu roboczym do 440 V AC.

Najważniejsze cechy

• Producent: Siemens
• Seria / nazwa markowa: SENTRON
• Model: 5TL1463-0
• Typ: rozłącznik izolacyjny, przełącznik wł./wył.
• Liczba biegunów: 4
• Wykonanie: 4 zestyki zwierne (4 NO)
• Prąd roboczy (znamionowy): 63 A
• Napięcie robocze (znamionowe): 440 V AC
• Częstotliwość: 50/60 Hz
• Obciążalność cieplna w przypadku zwarcia: 10 kA
• Lampka sygnalizacyjna: nie

Zastosowanie

Siemens 5TL1463-0 przeznaczony jest do realizacji funkcji załącz/wyłącz oraz odłączania (izolowania) obwodów 4-biegunowych w instalacjach prądu przemiennego, w zakresie parametrów znamionowych podanych w danych technicznych.

Funkcje i wykonanie

• Funkcja łączeniowa: przełącznik wł./wył.
• Liczba zestyków zwiernych: 4
• Wymuszone otwarcie (wg. DIN VDE 0113): nie

Podłączenie (zaciski)

• Przewód elastyczny z tulejką: 1…35 mm²
• Przewód sztywny: 1…35 mm²
• Moment dokręcenia zacisku śrubowego: 2,5…3 N·m

Dane techniczne

• Rodzaj napięcia roboczego: AC
• Napięcie robocze (znamionowe): 440 V
• Częstotliwość robocza: 50/60 Hz
• Prąd roboczy (znamionowy): 63 A
• Zdolność łączeniowa prądu (znamionowa): 0,196 kA
• Strata mocy na biegun (AC, stan rozgrzany, przy prądzie znamionowym): 2,2 W
• Stopień ochrony IP: inne

Wymiary, masa i warunki pracy

• Wysokość: 89,8 mm
• Głębokość: 74,5 mm
• Głębokość montażowa: 70 mm
• Szerokość (liczba jednostek podziału): 4
• Masa netto: 406 g
• Temperatura otoczenia podczas pracy: -5…40°C
• Temperatura otoczenia podczas magazynowania (min.): -25°C

Podsumowanie

5TL1463-0 (SENTRON) to 4-biegunowy przełącznik wł./wył. pełniący funkcję rozłącznika izolacyjnego dla instalacji AC do 440 V i 63 A. Wersja z 4 zestykami zwiernymi, bez lampki sygnalizacyjnej, oferuje czytelne parametry przyłączeniowe (do 35 mm²) oraz kompaktową szerokość 4 jednostek podziału.

Pliki do pobrania:
5TL1463-0 Karta katalogowa
