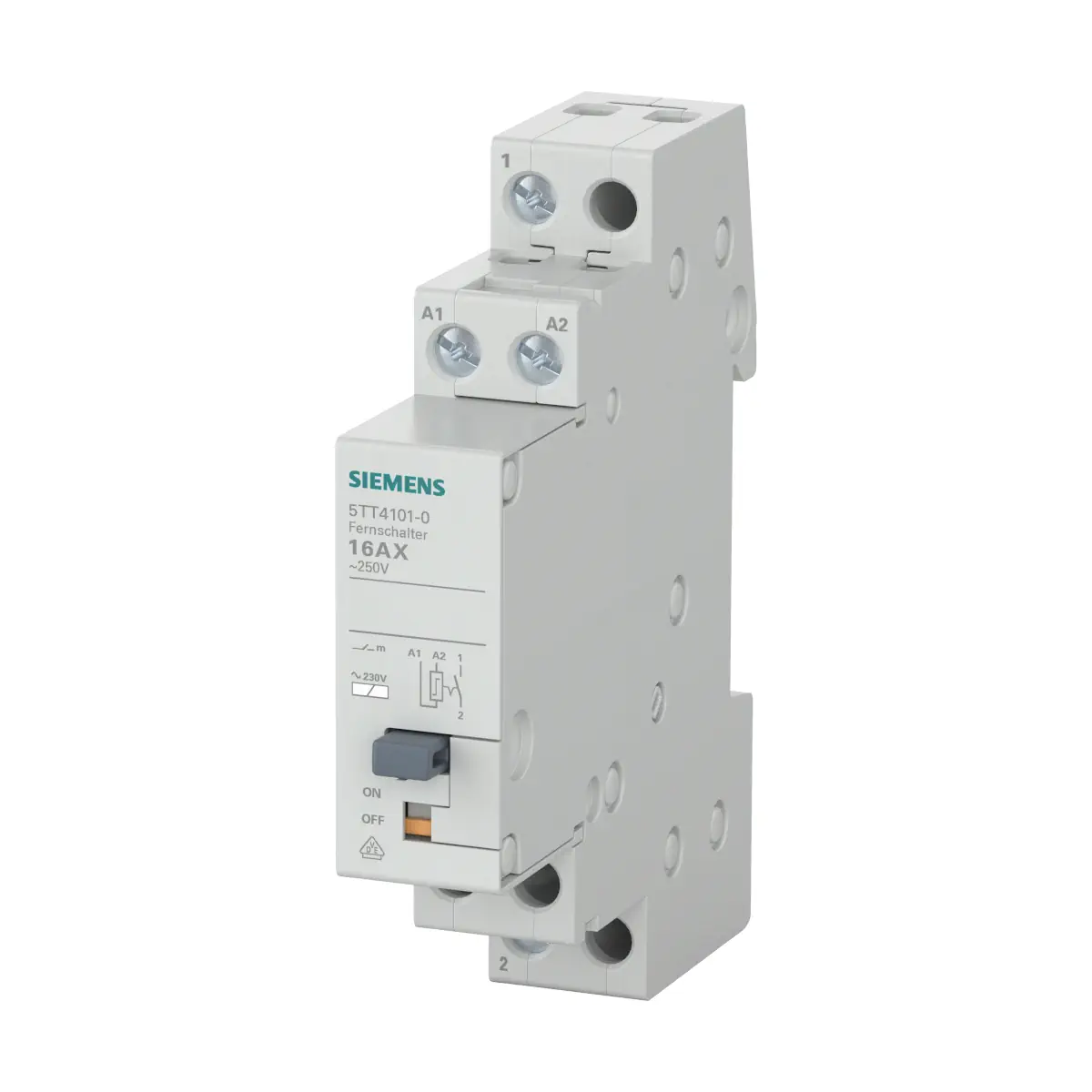

5TT4101-0 Łącznik zdalnie sterowany / przekaźnik bistabilny 1NO 16A 230VAC, cewka 230VAC

5TT4101-0 to łącznik zdalnie sterowany z serii SENTRON (Siemens), wykonany jako przekaźnik bistabilny – przełącznik mechaniczny. Urządzenie posiada 1 zestyk zwierny (NO) o zdolności łączeniowej 16 A i jest przeznaczone do pracy z AC 230 V (zarówno po stronie zestyków, jak i sterowania).

Najważniejsze cechy

• Producent: Siemens
• Nazwa markowa produktu: SENTRON
• Model: 5TT4101-0
• Oznaczenie produktu: łącznik zdalnie sterowany
• Wykonanie: przekaźnik bistabilny, przełącznik mechaniczny
• Liczba zestyków zwiernych (NO): 1
• Liczba zestyków rozwiernych (NC): 0
• Liczba zestyków przełącznych: 0
• Sterowanie: AC 230 V (wymagane), 50 Hz
• Zakres napięcia sterującego (AC): 184…253 V
• Minimalny czas trwania impulsu: 50 ms
• Wskaźnik położenia: tak
• Separacja galwaniczna cewka / zestyk: tak

Zdolność przełączania

• Zdolność łączeniowa prądu (wartość nominalna): 16 A
• Zdolność łączeniowa prądu przy cos φ = 0,6: 16 A
• Obciążenie lampą żarową (moc czynna): 2 000 W
• Świetlówki podwójne (moc pozorna): 900 VA
• Świetlówki z kompensacją równoległą (moc pozorna): 400 VA
• Świetlówki bez kompensacji (moc pozorna): 500 VA
• Minimalne parametry łączenia zestyków (AC): 10 V, 100 mA

Funkcje i działanie

Przekaźnik bistabilny i separacja

• Wykonanie bistabilne: przekaźnik bistabilny (przełącznik mechaniczny).
• Separacja galwaniczna: między cewką elektromagnesu i zestykiem – tak.
• Trwałość elektryczna: 50 000 cykli łączenia.

Obsługa

• Bezpośrednia obsługa: tak
• Funkcja komunikacji: nie
• Inna funkcja pomiarowa: nie

Podłączenie i montaż

• Liczba zacisków: 4
• Przekrój przewodu (sztywny): 1…6 mm²
• Przekrój przewodu (elastyczny z tulejką): 1…6 mm²
• Zaciski śrubowe – moment dokręcania: 0,8…1 N·m
• Rodzaj montażu: szyna montażowa
• Pozycja montażowa: dowolna
• Odległość do zachowania do części czynnych: 6 mm

Dane techniczne

• Rodzaj napięcia (napięcie robocze): AC
• Napięcie zasilające: 250 V
• Napięcie zasilające (minimalne): 250 V
• Współczynnik zakresu roboczego (AC, 50 Hz): 0,8…1,1
• Wytrzymałość na napięcie udarowe (znamionowa): 4 kV
• Stopień zanieczyszczenia: 2
• Stopień ochrony: IP20 (z podłączonymi przewodami)
• Moc stratna przy 16 A na zestyk (znamionowa): 1,2 W
• Moc stratna cewki magnetycznej przy impulsie (znamionowa): 4,5 W
• Moc stratna cewki magnetycznej przy impulsie (znamionowa, V·A): 7 VA
• Temperatura otoczenia (praca): -10…40 °C
• Temperatura otoczenia przy wilgotności względnej 95% (DIN 50015): 35 °C

Wymiary i masa

• Wysokość: 90 mm
• Szerokość: 18 mm
• Głębokość: 76 mm
• Wysokość montażowa: 90 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 1
• Szerokość otwarcia zestyków: 1,2 mm
• Masa netto: 125 g

Podsumowanie

Siemens SENTRON 5TT4101-0 to 1-modułowy łącznik zdalnie sterowany w wykonaniu bistabilnym, z 1 stykiem NO o zdolności łączeniowej 16 A. Oferuje separację galwaniczną cewki i zestyków, wskaźnik położenia, montaż na szynie montażowej oraz parametry łączeniowe odpowiednie m.in. dla obciążeń żarowych i świetlówkowych (zgodnie z podanymi wartościami VA/W).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla łączników / przekaźników zdalnie sterowanych SENTRON 5TT4, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, VDE, EAC, QC PASS, potwierdzenie producenta Confirmation, certyfikaty badań producenta oraz dokumenty środowiskowe Environmental Confirmations.
• Łączniki zdalnie sterowane SENTRON 5TT4 są zgodne z EN 60669-1, EN 60669-2-2 oraz VDE 0632-1 / VDE 0632-2-2; dla wybranych wykonań 40 A i większych producent wskazuje również normy dla aparatury łączeniowej niskonapięciowej. Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Przekaźniki / łączniki zdalnie sterowane 5TT4 przeznaczone są do zdalnego przełączania obwodów w budynkach mieszkalnych, niemieszkalnych, instalacjach przemysłowych oraz w rozdzielnicach. W zależności od wykonania mogą służyć m.in. do sterowania oświetleniem, obciążeniami elektrycznymi oraz obwodami sterowania.
• Dobór aparatu należy wykonać zgodnie z wymaganiami instalacji, napięciem sterującym, napięciem roboczym, rodzajem prądu AC/DC, liczbą i rodzajem styków, prądem znamionowym, rodzajem obciążenia, zdolnością łączeniową, sposobem montażu oraz warunkami środowiskowymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować niezamierzone załączenie lub wyłączenie obwodu, uszkodzenie aparatu, uszkodzenie instalacji, przegrzewanie przewodów albo zagrożenie porażeniem elektrycznym lub pożarem.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia sterującego, napięcia roboczego, częstotliwości, prądu znamionowego styków, zdolności łączeniowej dla danego rodzaju obciążenia, minimalnego czasu impulsu sterującego, trwałości elektrycznej, przekroju przewodów, momentu dokręcania zacisków oraz dopuszczalnej temperatury otoczenia.
• Napięcie sterujące należy podłączać wyłącznie zgodnie z wykonaniem aparatu. Dla wskazanego wykonania 5TT4101-0 napięcie sterujące wynosi AC 230 V, zakres pracy 184…253 V AC przy 50 Hz, a minimalny czas impulsu sterującego wynosi 50 ms.
• Obwód styków należy obciążać wyłącznie w granicach parametrów producenta. Dla wskazanego wykonania prąd łączeniowy wynosi 16 A, minimalne napięcie przełączania styków AC wynosi 10 V, minimalny prąd łączeniowy na zestyk wynosi 100 mA, a obciążenie lampą żarową może wynosić do 2000 W.
• Przy obciążeniach oświetleniowych należy uwzględnić rodzaj lamp i kompensacji. Dla wskazanego wykonania producent podaje m.in. 900 VA dla świetlówek w układzie podwójnym, 500 VA dla świetlówek bez kompensacji oraz 400 VA dla świetlówek z kompensacją równoległą.
• Wykonania bistabilne należy sterować impulsowo zgodnie z dokumentacją producenta. Nieprawidłowy dobór lub prowadzenie obwodu sterującego może powodować niezamierzoną zmianę stanu przekaźnika albo brak przełączenia.
• Dla wskazanego wykonania producent deklaruje separację galwaniczną między cewką elektromagnesu i zestykiem oraz obecność wskaźnika położenia. Wskaźnik położenia nie zastępuje sprawdzenia braku napięcia ani wymaganych czynności kontrolnych wykonywanych przez wykwalifikowany personel.
• Aparat ma stopień ochrony IP20 przy podłączonych przewodach. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi i dostępem osób nieuprawnionych.
• Montaż należy wykonywać na szynie montażowej lub w sposób przewidziany przez producenta. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, poprawność podłączenia zacisków, działanie obwodu sterującego, działanie styków oraz brak uszkodzeń mechanicznych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz moment dokręcania zacisków określony przez producenta. Dla wskazanego wykonania 5TT4101-0 przekrój przewodów sztywnych oraz elastycznych z tulejką wynosi 1…6 mm², a moment dokręcania zacisków śrubowych 0,8…1 N·m.
• Zachować wymagane odstępy od części czynnych oraz zasady prowadzenia przewodów określone przez producenta. Dla wskazanego wykonania podana odległość do zachowania do części czynnych wynosi 6 mm.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury pracy. Dla wskazanego wykonania 5TT4101-0 zakres temperatury pracy wynosi od -10 °C do +40 °C, a odporność klimatyczna odnosi się do wilgotności względnej 95% przy 35 °C zgodnie z DIN 50015.
• Nie stosować przekaźnika / łącznika jako samodzielnego zabezpieczenia nadprądowego, różnicowoprądowego ani jako wyłącznika bezpieczeństwa, jeżeli dokumentacja danego wykonania tego nie przewiduje. Obwody należy zabezpieczyć oddzielnie zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, pęknięcia obudowy, śladów przegrzania, uszkodzenia zacisków, braku przełączania, zacinania się mechanizmu lub nieprawidłowej pracy produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
