5TT5000-2 Stycznik instalacyjny z 2 zestykami zwiernymi (2NO), zestyk do AC 230V, 400V 20A, zasterowanie 24V AC/DC

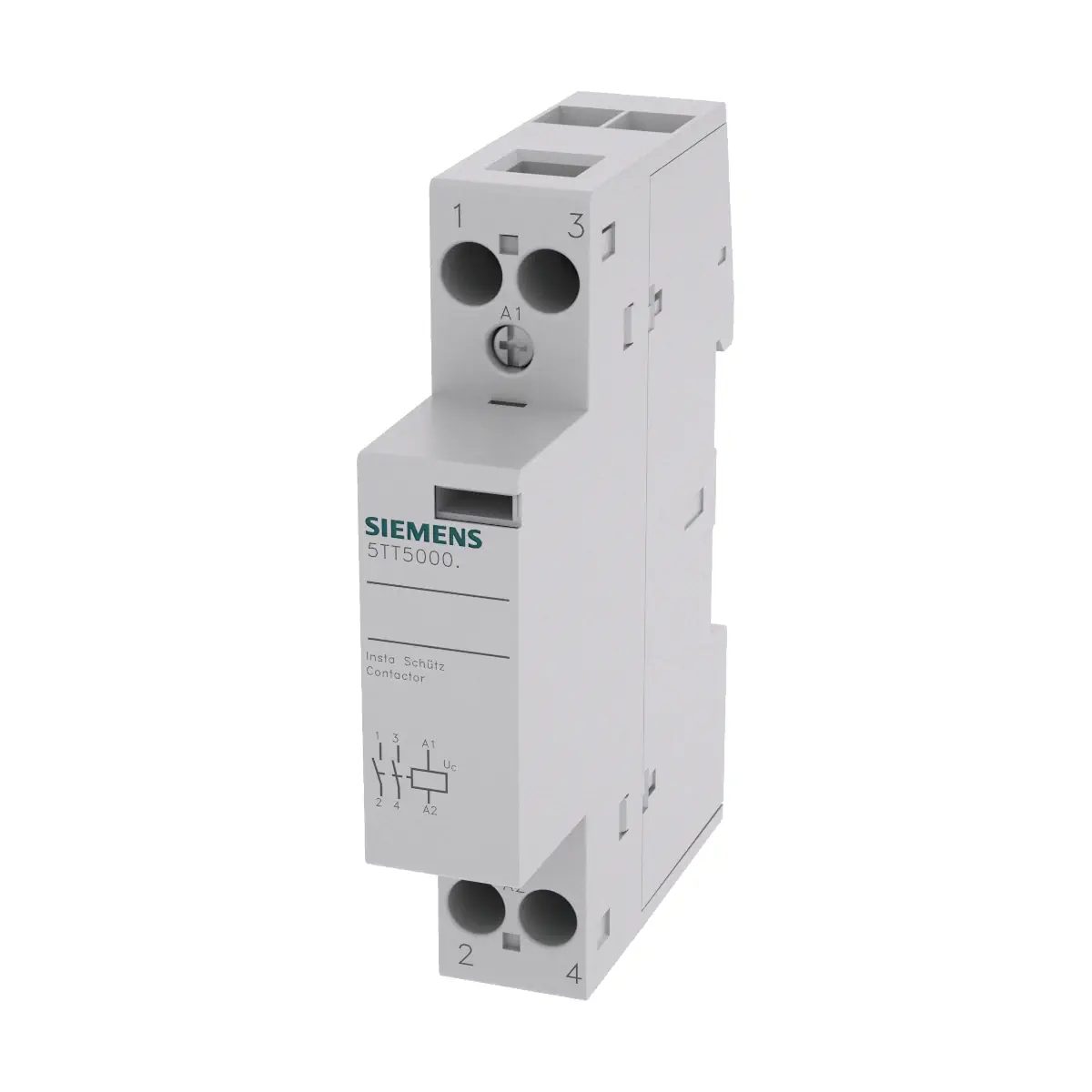

5TT5000-2 to stycznik instalacyjny Siemens z rodziny SENTRON, wyposażony w 2 zestyki zwierne (2NO). Przeznaczony jest do przełączania obwodów AC 230 V / 400 V przy prądzie do 20 A, z cewką sterowaną napięciem 24 V AC/DC.

Najważniejsze cechy

• Producent: Siemens
• Nazwa markowa produktu: SENTRON
• Model: 5TT5000-2
• Typ: stycznik instalacyjny
• Wykonanie: 2 zestyki zwierne (2NO), 0 zestyków rozwiernych (0NC)
• Przełączane napięcie (zestyki): AC 230 V / 400 V
• Prąd (zestyki): 20 A
• Sterowanie cewki (Uc): 24 V AC/DC
• Względny czas załączenia cewki: 100%
• Stopień ochrony: IP20
• Możliwość instalacji wyposażenia dodatkowego: tak
• Suwak do ręcznej obsługi: nie

Funkcje i działanie

• Dwa niezależne tory zwierne: 1–2 oraz 3–4 (2NO).
• Cewka: zaciski A1 / A2, napięcie sterujące Uc = 24 V AC/DC.
• Rodzaj napięcia napięcia roboczego: AC.
• Rodzaj napięcia roboczego do uruchomienia: AC/DC.

Dane techniczne

• Napięcie robocze (wartość znamionowa): 230 V (min. 230 V / maks. 230 V)
• Zasilające napięcie sterujące (wartość znamionowa): 24 V
• Zasilające napięcie sterujące (maks.): 24 V
• Zasilające napięcie sterujące przy DC (wartość znamionowa): 24 V
• Strata mocy: 1,7 W na biegun (dla wartości znamionowej prądu, AC, w stanie rozgrzanym)
• Stopień ochrony: IP20

Wymiary i wykonanie

• Wysokość: 90 mm
• Szerokość: 17,5 mm
• Głębokość: 71 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 1
• Masa netto: 141 g

Wskazówki montażowe

• W celu zapewnienia odprowadzania ciepła należy przewidzieć podkładki dystansowe.

Deklaracja środowiskowa produktu (EPD)

• Współczynnik ocieplenia globalnego (eq CO2) – produkcja: 1,66 kg
• Współczynnik ocieplenia globalnego (eq CO2) – dystrybucja: 0,06 kg
• Współczynnik ocieplenia globalnego (eq CO2) – eksploatacja: 117 kg
• Współczynnik ocieplenia globalnego (eq CO2) – End of Life: -0,166 kg
• Współczynnik ocieplenia globalnego (eq CO2) – ogółem: 118 kg

Podsumowanie

Siemens SENTRON 5TT5000-2 to kompaktowy stycznik instalacyjny 2NO, umożliwiający przełączanie obwodów AC 230/400 V do 20 A przy sterowaniu cewką 24 V AC/DC. Szerokość 17,5 mm (1 moduł), stopień ochrony IP20 oraz praca cewki przy 100% czasu załączenia czynią go praktycznym rozwiązaniem do zastosowań instalacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla styczników instalacyjnych SENTRON 5TT5, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, CCC, EAC, QC PASS, potwierdzenie producenta Confirmation, Special Test Certificate, Miscellaneous, deklarację środowiskową EPD oraz dokumenty środowiskowe Environmental Confirmations.
• Styczniki instalacyjne SENTRON 5TT5 są zgodne z normami IEC 60947-4-1, IEC 60947-5-1, IEC 61095, EN 60947-4-1, EN 60947-5-1, EN 61095, VDE 0660, a dla wskazanych wykonań również UL 508 oraz GB 14048.4 CCC. Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Styczniki instalacyjne 5TT5 przeznaczone są do załączania i wyłączania obciążeń elektrycznych w rozdzielnicach, m.in. ogrzewania, oświetlenia, świetlówek, lamp żarowych, obciążeń rezystancyjnych i indukcyjnych oraz wybranych silników 1-fazowych i 3-fazowych, zgodnie z kategorią pracy i parametrami danego wykonania.
• Dobór stycznika należy wykonać zgodnie z wymaganiami instalacji, napięciem roboczym, napięciem sterującym cewki, rodzajem prądu AC lub AC/DC, liczbą biegunów, liczbą i rodzajem styków, prądem znamionowym, typem obciążenia, kategorią użytkowania, mocą łączeniową, sposobem montażu oraz warunkami środowiskowymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować niezamierzone załączenie lub wyłączenie odbiornika, uszkodzenie stycznika, przegrzewanie przewodów, sklejanie styków, uszkodzenie instalacji albo zagrożenie porażeniem elektrycznym lub pożarem.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego 230 V lub 400/440 V AC zależnie od wykonania, napięcia sterującego 24 V AC/DC albo 230 V AC, częstotliwości 50/60 Hz, prądu znamionowego, mocy łączeniowej, częstotliwości łączeń, strat mocy, przekroju przewodów, momentu dokręcania zacisków oraz dopuszczalnej temperatury otoczenia.
• Cewkę stycznika zasilać wyłącznie napięciem zgodnym z wykonaniem urządzenia. Dla wskazanych wykonań producent deklaruje m.in. sterowanie 24 V AC/DC albo 230 V AC oraz względny czas załączenia cewki elektromagnesu 100%.
• Obwody główne należy obciążać wyłącznie w granicach parametrów producenta. Dla wskazanych wykonań producent deklaruje m.in. styki zwierne NO, prądy znamionowe 20 A, 25 A lub 40 A oraz możliwość łączenia obciążeń lamp żarowych do 2000 W albo 4000 W zależnie od wariantu.
• Przy obciążeniach oświetleniowych, silnikowych, rezystancyjnych i indukcyjnych należy uwzględnić kategorię użytkowania oraz dopuszczalną moc łączeniową podaną w dokumentacji. Nieprawidłowy dobór stycznika do rodzaju obciążenia może prowadzić do nadmiernego zużycia lub sklejenia styków.
• W celu zapewnienia prawidłowego odprowadzania ciepła należy stosować podkładki dystansowe lub inne rozwiązania montażowe przewidziane przez producenta, jeżeli dokumentacja danego wykonania tego wymaga.
• Aparat ma stopień ochrony IP20. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi, przegrzewaniem i dostępem osób nieuprawnionych.
• Montaż wykonywać wyłącznie na szynie montażowej lub w sposób przewidziany przez producenta. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, poprawność podłączenia zacisków, działanie cewki, działanie styków oraz brak uszkodzeń mechanicznych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• Wyposażenie dodatkowe, styki pomocnicze, osłony zacisków i akcesoria należy stosować wyłącznie wtedy, gdy dokumentacja danego wykonania dopuszcza ich instalację. Elementy dodatkowe należy montować zgodnie z instrukcją producenta.
• Wykonania bez suwaka do ręcznej obsługi nie są przeznaczone do ręcznego załączania lub wyłączania odbiorów. Ręczne przełączanie stosować wyłącznie w wariantach, dla których producent przewidział taką funkcję.
• Nie stosować stycznika instalacyjnego jako samodzielnego zabezpieczenia nadprądowego, zwarciowego, różnicowoprądowego, rozłącznika izolacyjnego ani wyłącznika bezpieczeństwa, jeżeli dokumentacja danego wykonania tego nie przewiduje. Obwody należy zabezpieczyć oddzielnie zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury pracy, temperatury magazynowania, wilgotności i odporności środowiskowej. W przypadku kondensacji, zabrudzenia, uszkodzenia mechanicznego lub śladów przegrzania aparat należy sprawdzić i w razie potrzeby wymienić.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, pęknięcia obudowy, śladów przegrzania, uszkodzenia zacisków, nietypowego dźwięku pracy cewki, braku przełączania, sklejenia styków lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
