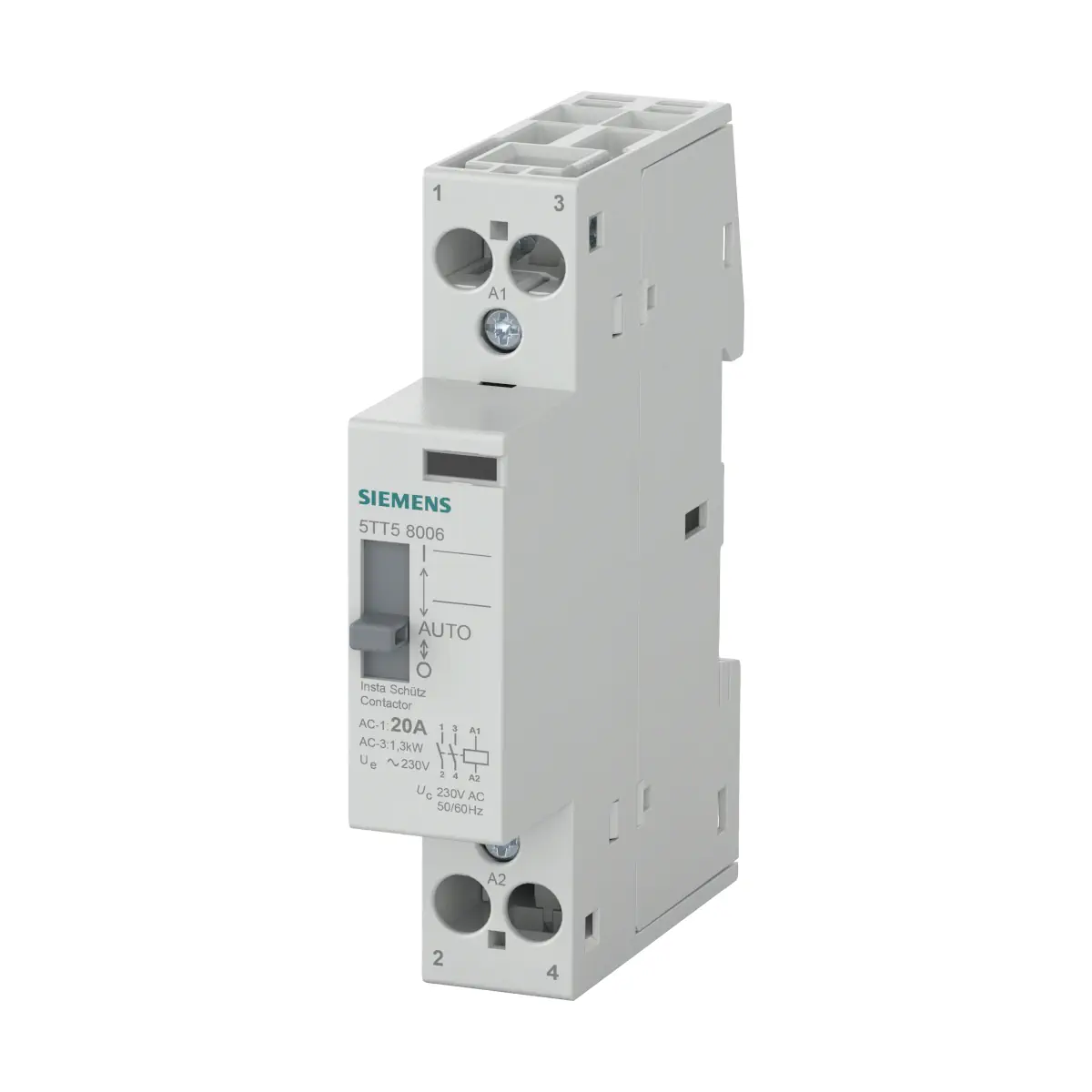

5TT5800-6 Stycznik instalacyjny z automatyką 0/1 z 2 zestykami zwiernymi (2NO), zestyk do AC 230V, 400V 20A zasterowanie 230V AC

5TT5800-6 to stycznik instalacyjny Siemens z rodziny SENTRON, przeznaczony do automatyki 0/1. Wyposażony jest w 2 zestyki zwierne (2 NO) i pracuje w obwodach AC 230 V / 400 V przy prądzie znamionowym 20 A. Stycznik posiada cewkę sterowaną napięciem 230 V AC oraz suwak do ręcznej obsługi, co ułatwia uruchomienie i serwis.

Najważniejsze cechy

• Producent / marka: Siemens SENTRON
• Model: 5TT5800-6
• Typ: stycznik instalacyjny
• Automatyka: 0/1
• Wykonanie: 2 zestyki zwierne (2 NO), 0 zestyków rozwiernych (0 NC)
• Napięcie pracy (rodzaj): AC
• Napięcie robocze (znamionowe): 230 V (min. 230 V / max. 230 V)
• Napięcie sterujące cewki: 230 V AC (znamionowe / maks. 230 V)
• Względny czas załączenia cewki: 100%
• Stopień ochrony: IP20
• Suwak do ręcznej obsługi: tak
• Możliwość instalacji wyposażenia dodatkowego: tak

Zastosowanie

Siemens 5TT5800-6 służy do przełączania obwodów w instalacjach elektrycznych w trybie załącz/wyłącz (0/1). Parametry katalogowe obejmują pracę w obwodach AC 230 V / 400 V przy prądzie 20 A.

Zdolność przełączania i straty mocy

• Zdolność łączeniowa mocy czynnej (obciążenie lampą żarową): 1 000 W
• Strata mocy na biegun (AC, stan rozgrzany, przy prądzie znamionowym): 1,7 W

Podłączenie i styki

• Cewka sterująca: A1 / A2
• Tory prądowe (2 zestyki zwierne): 1–2 oraz 3–4

Montaż

• Wskazówka montażowa: w celu zapewnienia odprowadzania ciepła należy przewidzieć podkładki dystansowe
• Wymiary (W × S × G): 90 mm × 18 mm × 71 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 1
• Masa netto: 137 g

Podsumowanie

Siemens SENTRON 5TT5800-6 to kompaktowy stycznik instalacyjny do automatyki 0/1, z 2 zestykami zwiernymi i sterowaniem 230 V AC. Przeznaczony jest do pracy w obwodach AC 230/400 V przy 20 A, oferuje ręczny suwak obsługi, stopień ochrony IP20 oraz możliwość doposażenia w elementy dodatkowe.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla styczników instalacyjnych SENTRON 5TT5, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, CCC, EAC, QC PASS, potwierdzenie producenta Confirmation, Special Test Certificate, Miscellaneous, deklarację środowiskową EPD oraz dokumenty środowiskowe Environmental Confirmations.
• Styczniki instalacyjne SENTRON 5TT5 są zgodne z normami IEC 60947-4-1, IEC 60947-5-1, IEC 61095, EN 60947-4-1, EN 60947-5-1, EN 61095, VDE 0660, a dla wskazanych wykonań również UL 508 oraz GB 14048.4 CCC. Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Styczniki instalacyjne 5TT5 przeznaczone są do załączania i wyłączania obciążeń elektrycznych w rozdzielnicach, m.in. ogrzewania, oświetlenia, świetlówek, lamp żarowych, obciążeń rezystancyjnych i indukcyjnych oraz wybranych silników 1-fazowych i 3-fazowych, zgodnie z kategorią pracy i parametrami danego wykonania.
• Dobór stycznika należy wykonać zgodnie z wymaganiami instalacji, napięciem roboczym, napięciem sterującym cewki, rodzajem prądu AC lub AC/DC, liczbą biegunów, liczbą i rodzajem styków, prądem znamionowym, typem obciążenia, kategorią użytkowania, mocą łączeniową, sposobem montażu oraz warunkami środowiskowymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować niezamierzone załączenie lub wyłączenie odbiornika, uszkodzenie stycznika, przegrzewanie przewodów, sklejanie styków, uszkodzenie instalacji albo zagrożenie porażeniem elektrycznym lub pożarem.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego 230 V lub 400/440 V AC zależnie od wykonania, napięcia sterującego 24 V AC/DC albo 230 V AC, częstotliwości 50/60 Hz, prądu znamionowego, mocy łączeniowej, częstotliwości łączeń, strat mocy, przekroju przewodów, momentu dokręcania zacisków oraz dopuszczalnej temperatury otoczenia.
• Cewkę stycznika zasilać wyłącznie napięciem zgodnym z wykonaniem urządzenia. Dla wskazanych wykonań producent deklaruje m.in. sterowanie 24 V AC/DC albo 230 V AC oraz względny czas załączenia cewki elektromagnesu 100%.
• Obwody główne należy obciążać wyłącznie w granicach parametrów producenta. Dla wskazanych wykonań producent deklaruje m.in. styki zwierne NO, prądy znamionowe 20 A, 25 A lub 40 A oraz możliwość łączenia obciążeń lamp żarowych do 2000 W albo 4000 W zależnie od wariantu.
• Przy obciążeniach oświetleniowych, silnikowych, rezystancyjnych i indukcyjnych należy uwzględnić kategorię użytkowania oraz dopuszczalną moc łączeniową podaną w dokumentacji. Nieprawidłowy dobór stycznika do rodzaju obciążenia może prowadzić do nadmiernego zużycia lub sklejenia styków.
• W celu zapewnienia prawidłowego odprowadzania ciepła należy stosować podkładki dystansowe lub inne rozwiązania montażowe przewidziane przez producenta, jeżeli dokumentacja danego wykonania tego wymaga.
• Aparat ma stopień ochrony IP20. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi, przegrzewaniem i dostępem osób nieuprawnionych.
• Montaż wykonywać wyłącznie na szynie montażowej lub w sposób przewidziany przez producenta. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, poprawność podłączenia zacisków, działanie cewki, działanie styków oraz brak uszkodzeń mechanicznych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• Wyposażenie dodatkowe, styki pomocnicze, osłony zacisków i akcesoria należy stosować wyłącznie wtedy, gdy dokumentacja danego wykonania dopuszcza ich instalację. Elementy dodatkowe należy montować zgodnie z instrukcją producenta.
• Wykonania bez suwaka do ręcznej obsługi nie są przeznaczone do ręcznego załączania lub wyłączania odbiorów. Ręczne przełączanie stosować wyłącznie w wariantach, dla których producent przewidział taką funkcję.
• Nie stosować stycznika instalacyjnego jako samodzielnego zabezpieczenia nadprądowego, zwarciowego, różnicowoprądowego, rozłącznika izolacyjnego ani wyłącznika bezpieczeństwa, jeżeli dokumentacja danego wykonania tego nie przewiduje. Obwody należy zabezpieczyć oddzielnie zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury pracy, temperatury magazynowania, wilgotności i odporności środowiskowej. W przypadku kondensacji, zabrudzenia, uszkodzenia mechanicznego lub śladów przegrzania aparat należy sprawdzić i w razie potrzeby wymienić.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, pęknięcia obudowy, śladów przegrzania, uszkodzenia zacisków, nietypowego dźwięku pracy cewki, braku przełączania, sklejenia styków lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
