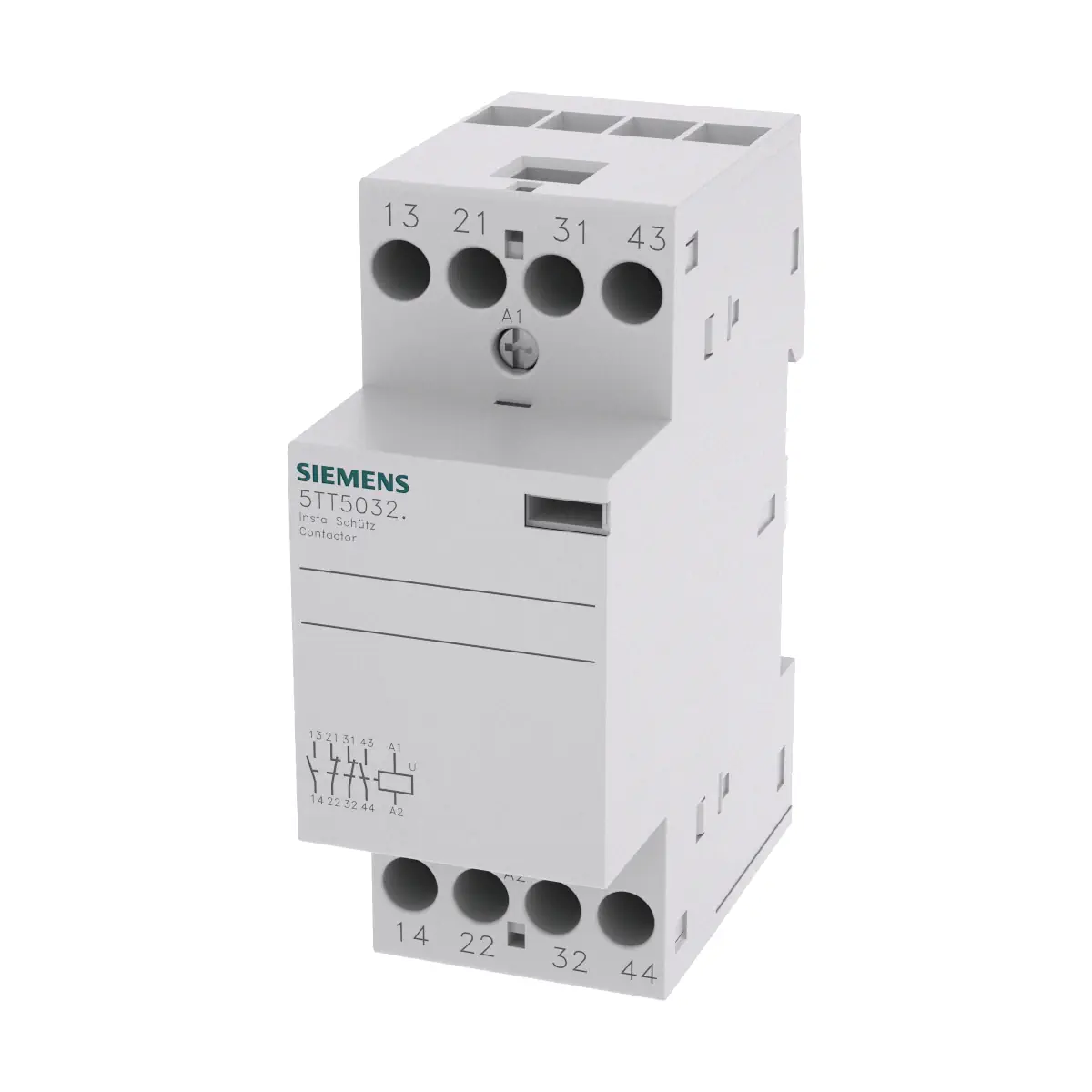

5TT5832-0 Stycznik instalacyjny z 2 zestykami zwiernymi i 2 zestykami rozwiernymi (2NO+2NC), zestyk do AC 230V, 400V 25A, zasterowanie 230V AC

5TT5832-0 to stycznik instalacyjny Siemens z rodziny SENTRON, wyposażony w 2 zestyki zwierne (NO) oraz 2 zestyki rozwierne (NC). Przeznaczony jest do przełączania obciążeń w instalacjach AC 230 V / 400 V przy prądzie znamionowym 25 A, z cewką sterowaną napięciem 230 V AC.

Najważniejsze cechy

• Producent: Siemens
• Nazwa markowa produktu: SENTRON
• Model: 5TT5832-0
• Oznaczenie produktu: stycznik instalacyjny
• Wykonanie: 2 zestyki zwierne (NO) + 2 zestyki rozwierne (NC)
• Prąd znamionowy: 25 A
• Sterowanie (cewka): 230 V AC
• Rodzaj napięcia roboczego: AC
• Względny czas załączenia cewki elektromagnesu: 100%
• Stopień ochrony: IP20

Zastosowanie

Siemens 5TT5832-0 służy do sterowania i przełączania obwodów w instalacjach prądu przemiennego. Dzięki konfiguracji zestyków 2NO + 2NC umożliwia jednoczesne przełączanie kilku torów (zwiernych i rozwiernych) w ramach jednego urządzenia.

Zdolność przełączania

• Zdolność łączeniowa mocy czynnej (obciążenie lampą żarową): 2 000 W

Zasilanie i sterowanie

• Napięcie robocze (znamionowe): 440 V AC (min. 440 V, maks. 440 V)
• Napięcie sterujące (zasilające): 230 V AC (znamionowe, maks. 230 V)
• Rodzaj napięcia roboczego do uruchomienia: AC

Straty mocy

• Strata mocy na biegun (dla wartości znamionowej prądu, AC, stan rozgrzany): 2,2 W

Wykonanie i możliwości rozbudowy

• Liczba zestyków zwiernych (NO): 2
• Liczba zestyków rozwiernych (NC): 2
• Suwak do ręcznej obsługi: nie
• Możliwość instalacji wyposażenia dodatkowego: tak

Wskazówki montażowe

• Odprowadzanie ciepła: w celu zapewnienia odprowadzania ciepła należy przewidzieć podkładki dystansowe.

Wymiary i masa

• Wysokość: 90 mm
• Szerokość: 36 mm
• Głębokość: 71 mm
• Głębokość montażowa: 70 mm
• Liczba jednostek podziału szerokości: 2
• Masa netto: 256 g

Deklaracja środowiskowa produktu (GWP)

• Podczas produkcji: 1,36 kg eq CO2
• Na etapie dystrybucji: 0,051 kg eq CO2
• Podczas eksploatacji: 211 kg eq CO2
• Po End of Life: -0,106 kg eq CO2
• Ogółem: 212 kg eq CO2

Podsumowanie

Siemens SENTRON 5TT5832-0 to stycznik instalacyjny 25 A z cewką 230 V AC i zestykami 2NO + 2NC. Oferuje stopień ochrony IP20, zdolność łączeniową dla lamp żarowych do 2000 W oraz kompaktowe wymiary (36 mm szerokości, 2 jednostki podziału), co ułatwia jego zastosowanie w typowych układach sterowania i automatyki instalacyjnej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla styczników instalacyjnych SENTRON 5TT5, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, CCC, EAC, QC PASS, potwierdzenie producenta Confirmation, Special Test Certificate, Miscellaneous, deklarację środowiskową EPD oraz dokumenty środowiskowe Environmental Confirmations.
• Styczniki instalacyjne SENTRON 5TT5 są zgodne z normami IEC 60947-4-1, IEC 60947-5-1, IEC 61095, EN 60947-4-1, EN 60947-5-1, EN 61095, VDE 0660, a dla wskazanych wykonań również UL 508 oraz GB 14048.4 CCC. Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Styczniki instalacyjne 5TT5 przeznaczone są do załączania i wyłączania obciążeń elektrycznych w rozdzielnicach, m.in. ogrzewania, oświetlenia, świetlówek, lamp żarowych, obciążeń rezystancyjnych i indukcyjnych oraz wybranych silników 1-fazowych i 3-fazowych, zgodnie z kategorią pracy i parametrami danego wykonania.
• Dobór stycznika należy wykonać zgodnie z wymaganiami instalacji, napięciem roboczym, napięciem sterującym cewki, rodzajem prądu AC lub AC/DC, liczbą biegunów, liczbą i rodzajem styków, prądem znamionowym, typem obciążenia, kategorią użytkowania, mocą łączeniową, sposobem montażu oraz warunkami środowiskowymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować niezamierzone załączenie lub wyłączenie odbiornika, uszkodzenie stycznika, przegrzewanie przewodów, sklejanie styków, uszkodzenie instalacji albo zagrożenie porażeniem elektrycznym lub pożarem.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego 230 V lub 400/440 V AC zależnie od wykonania, napięcia sterującego 24 V AC/DC albo 230 V AC, częstotliwości 50/60 Hz, prądu znamionowego, mocy łączeniowej, częstotliwości łączeń, strat mocy, przekroju przewodów, momentu dokręcania zacisków oraz dopuszczalnej temperatury otoczenia.
• Cewkę stycznika zasilać wyłącznie napięciem zgodnym z wykonaniem urządzenia. Dla wskazanych wykonań producent deklaruje m.in. sterowanie 24 V AC/DC albo 230 V AC oraz względny czas załączenia cewki elektromagnesu 100%.
• Obwody główne należy obciążać wyłącznie w granicach parametrów producenta. Dla wskazanych wykonań producent deklaruje m.in. styki zwierne NO, prądy znamionowe 20 A, 25 A lub 40 A oraz możliwość łączenia obciążeń lamp żarowych do 2000 W albo 4000 W zależnie od wariantu.
• Przy obciążeniach oświetleniowych, silnikowych, rezystancyjnych i indukcyjnych należy uwzględnić kategorię użytkowania oraz dopuszczalną moc łączeniową podaną w dokumentacji. Nieprawidłowy dobór stycznika do rodzaju obciążenia może prowadzić do nadmiernego zużycia lub sklejenia styków.
• W celu zapewnienia prawidłowego odprowadzania ciepła należy stosować podkładki dystansowe lub inne rozwiązania montażowe przewidziane przez producenta, jeżeli dokumentacja danego wykonania tego wymaga.
• Aparat ma stopień ochrony IP20. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi, przegrzewaniem i dostępem osób nieuprawnionych.
• Montaż wykonywać wyłącznie na szynie montażowej lub w sposób przewidziany przez producenta. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, poprawność podłączenia zacisków, działanie cewki, działanie styków oraz brak uszkodzeń mechanicznych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• Wyposażenie dodatkowe, styki pomocnicze, osłony zacisków i akcesoria należy stosować wyłącznie wtedy, gdy dokumentacja danego wykonania dopuszcza ich instalację. Elementy dodatkowe należy montować zgodnie z instrukcją producenta.
• Wykonania bez suwaka do ręcznej obsługi nie są przeznaczone do ręcznego załączania lub wyłączania odbiorów. Ręczne przełączanie stosować wyłącznie w wariantach, dla których producent przewidział taką funkcję.
• Nie stosować stycznika instalacyjnego jako samodzielnego zabezpieczenia nadprądowego, zwarciowego, różnicowoprądowego, rozłącznika izolacyjnego ani wyłącznika bezpieczeństwa, jeżeli dokumentacja danego wykonania tego nie przewiduje. Obwody należy zabezpieczyć oddzielnie zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury pracy, temperatury magazynowania, wilgotności i odporności środowiskowej. W przypadku kondensacji, zabrudzenia, uszkodzenia mechanicznego lub śladów przegrzania aparat należy sprawdzić i w razie potrzeby wymienić.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, pęknięcia obudowy, śladów przegrzania, uszkodzenia zacisków, nietypowego dźwięku pracy cewki, braku przełączania, sklejenia styków lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
