5TT5840-0 Stycznik instalacyjny z 4 zestykami zwiernymi (4NO), zestyk do AC 230V, 400V 40A, zasterowanie 230V AC

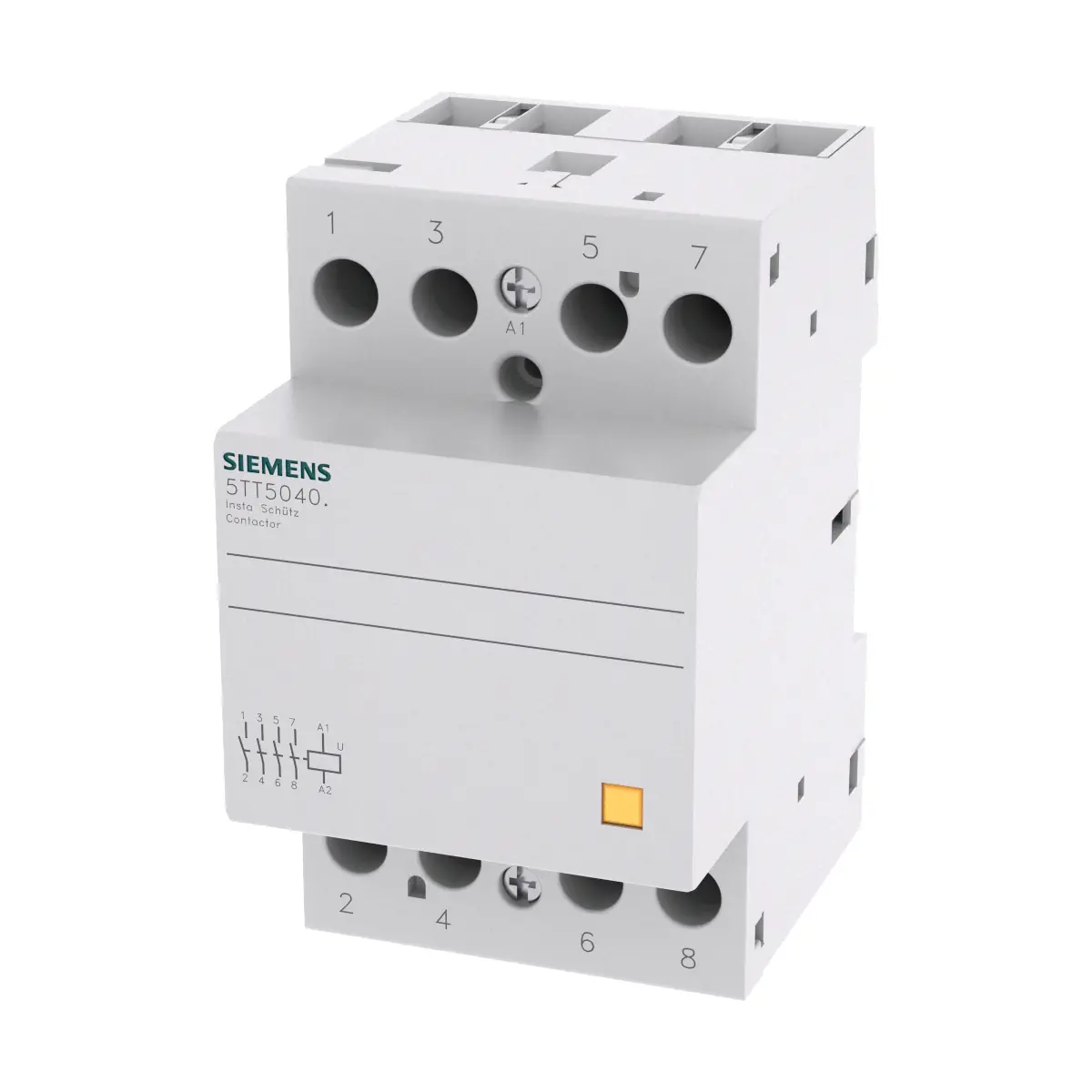

5TT5840-0 to stycznik instalacyjny Siemens z rodziny SENTRON, wyposażony w 4 zestyki zwierne (4 NO). Urządzenie przeznaczone jest do przełączania obwodów z napięciem roboczym AC (zestyki dla AC 230 V / 400 V) i prądem do 40 A, z cewką sterującą 230 V AC. Stycznik posiada stopień ochrony IP20 i jest przystosowany do pracy z 100% czasem załączenia cewki.

Najważniejsze cechy

• Producent: Siemens
• Nazwa markowa: SENTRON
• Model: 5TT5840-0
• Oznaczenie produktu: stycznik instalacyjny
• Wykonanie: 4 zestyki zwierne (4 NO)
• Liczba zestyków zwiernych: 4
• Liczba zestyków rozwiernych: 0
• Sterowanie (cewka): 230 V AC
• Rodzaj napięcia (robocze / uruchomienia): AC
• Napięcie robocze – wartość znamionowa: 440 V (min. 440 V / maks. 440 V)
• Zdolność łączeniowa mocy czynnej (lampa żarowa): 4 000 W
• Strata mocy na biegun (AC, stan rozgrzany, przy prądzie znamionowym): 4 W
• Względny czas załączenia cewki elektromagnesu: 100%
• Stopień ochrony: IP20
• Suwak do ręcznej obsługi: nie
• Możliwość instalacji wyposażenia dodatkowego: tak

Zastosowanie

Siemens SENTRON 5TT5840-0 jest stycznikiem instalacyjnym przeznaczonym do realizacji przełączeń w obwodach AC przy wykorzystaniu 4 torów zwiernych. Dzięki cewce 230 V AC może być sterowany z typowych obwodów automatyki i sterowania w instalacjach elektrycznych.

Funkcje i konfiguracja styków

• Konfiguracja: 4 × zestyk zwierny (NO)
• Brak zestyków rozwiernych: 0
• Brak ręcznej dźwigni/suwaka: przełączanie realizowane elektromagnetycznie (cewka)

Montaż i wskazówki instalacyjne

• Wskazówka montażowa: w celu zapewnienia odprowadzania ciepła należy przewidzieć podkładki dystansowe.
• Liczba jednostek podziału szerokości: 3
• Głębokość montażowa: 70 mm

Dane mechaniczne

• Wysokość: 90 mm
• Szerokość: 54 mm
• Głębokość: 71 mm
• Masa netto: 367,5 g

Dane środowiskowe (deklaracja środowiskowa produktu)

• GWP (eq CO2) – podczas produkcji: 1,36 kg
• GWP (eq CO2) – na etapie dystrybucji: 0,051 kg
• GWP (eq CO2) – podczas eksploatacji: 211 kg
• GWP (eq CO2) – po End of Life: -0,106 kg
• GWP (eq CO2) – ogółem: 212 kg

Podsumowanie

5TT5840-0 (SENTRON) to stycznik instalacyjny Siemens z 4 zestykami zwiernymi, przeznaczony do przełączania obwodów AC 230/400 V przy prądzie do 40 A, sterowany cewką 230 V AC. Stopień ochrony IP20, praca cewki przy 100% czasie załączenia oraz możliwość doposażenia sprawiają, że jest to praktyczne rozwiązanie do zastosowań instalacyjnych wymagających wielu torów zwiernych w kompaktowej szerokości 3 modułów.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla styczników instalacyjnych SENTRON 5TT5, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, CCC, EAC, QC PASS, potwierdzenie producenta Confirmation, Special Test Certificate, Miscellaneous, deklarację środowiskową EPD oraz dokumenty środowiskowe Environmental Confirmations.
• Styczniki instalacyjne SENTRON 5TT5 są zgodne z normami IEC 60947-4-1, IEC 60947-5-1, IEC 61095, EN 60947-4-1, EN 60947-5-1, EN 61095, VDE 0660, a dla wskazanych wykonań również UL 508 oraz GB 14048.4 CCC. Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Styczniki instalacyjne 5TT5 przeznaczone są do załączania i wyłączania obciążeń elektrycznych w rozdzielnicach, m.in. ogrzewania, oświetlenia, świetlówek, lamp żarowych, obciążeń rezystancyjnych i indukcyjnych oraz wybranych silników 1-fazowych i 3-fazowych, zgodnie z kategorią pracy i parametrami danego wykonania.
• Dobór stycznika należy wykonać zgodnie z wymaganiami instalacji, napięciem roboczym, napięciem sterującym cewki, rodzajem prądu AC lub AC/DC, liczbą biegunów, liczbą i rodzajem styków, prądem znamionowym, typem obciążenia, kategorią użytkowania, mocą łączeniową, sposobem montażu oraz warunkami środowiskowymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować niezamierzone załączenie lub wyłączenie odbiornika, uszkodzenie stycznika, przegrzewanie przewodów, sklejanie styków, uszkodzenie instalacji albo zagrożenie porażeniem elektrycznym lub pożarem.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego 230 V lub 400/440 V AC zależnie od wykonania, napięcia sterującego 24 V AC/DC albo 230 V AC, częstotliwości 50/60 Hz, prądu znamionowego, mocy łączeniowej, częstotliwości łączeń, strat mocy, przekroju przewodów, momentu dokręcania zacisków oraz dopuszczalnej temperatury otoczenia.
• Cewkę stycznika zasilać wyłącznie napięciem zgodnym z wykonaniem urządzenia. Dla wskazanych wykonań producent deklaruje m.in. sterowanie 24 V AC/DC albo 230 V AC oraz względny czas załączenia cewki elektromagnesu 100%.
• Obwody główne należy obciążać wyłącznie w granicach parametrów producenta. Dla wskazanych wykonań producent deklaruje m.in. styki zwierne NO, prądy znamionowe 20 A, 25 A lub 40 A oraz możliwość łączenia obciążeń lamp żarowych do 2000 W albo 4000 W zależnie od wariantu.
• Przy obciążeniach oświetleniowych, silnikowych, rezystancyjnych i indukcyjnych należy uwzględnić kategorię użytkowania oraz dopuszczalną moc łączeniową podaną w dokumentacji. Nieprawidłowy dobór stycznika do rodzaju obciążenia może prowadzić do nadmiernego zużycia lub sklejenia styków.
• W celu zapewnienia prawidłowego odprowadzania ciepła należy stosować podkładki dystansowe lub inne rozwiązania montażowe przewidziane przez producenta, jeżeli dokumentacja danego wykonania tego wymaga.
• Aparat ma stopień ochrony IP20. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi, przegrzewaniem i dostępem osób nieuprawnionych.
• Montaż wykonywać wyłącznie na szynie montażowej lub w sposób przewidziany przez producenta. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, poprawność podłączenia zacisków, działanie cewki, działanie styków oraz brak uszkodzeń mechanicznych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• Wyposażenie dodatkowe, styki pomocnicze, osłony zacisków i akcesoria należy stosować wyłącznie wtedy, gdy dokumentacja danego wykonania dopuszcza ich instalację. Elementy dodatkowe należy montować zgodnie z instrukcją producenta.
• Wykonania bez suwaka do ręcznej obsługi nie są przeznaczone do ręcznego załączania lub wyłączania odbiorów. Ręczne przełączanie stosować wyłącznie w wariantach, dla których producent przewidział taką funkcję.
• Nie stosować stycznika instalacyjnego jako samodzielnego zabezpieczenia nadprądowego, zwarciowego, różnicowoprądowego, rozłącznika izolacyjnego ani wyłącznika bezpieczeństwa, jeżeli dokumentacja danego wykonania tego nie przewiduje. Obwody należy zabezpieczyć oddzielnie zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury pracy, temperatury magazynowania, wilgotności i odporności środowiskowej. W przypadku kondensacji, zabrudzenia, uszkodzenia mechanicznego lub śladów przegrzania aparat należy sprawdzić i w razie potrzeby wymienić.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, pęknięcia obudowy, śladów przegrzania, uszkodzenia zacisków, nietypowego dźwięku pracy cewki, braku przełączania, sklejenia styków lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
