5TT5910-1 Styki pomocnicze 1NO+1NC, AC 230/400V, do 5TT58 i 5TT50

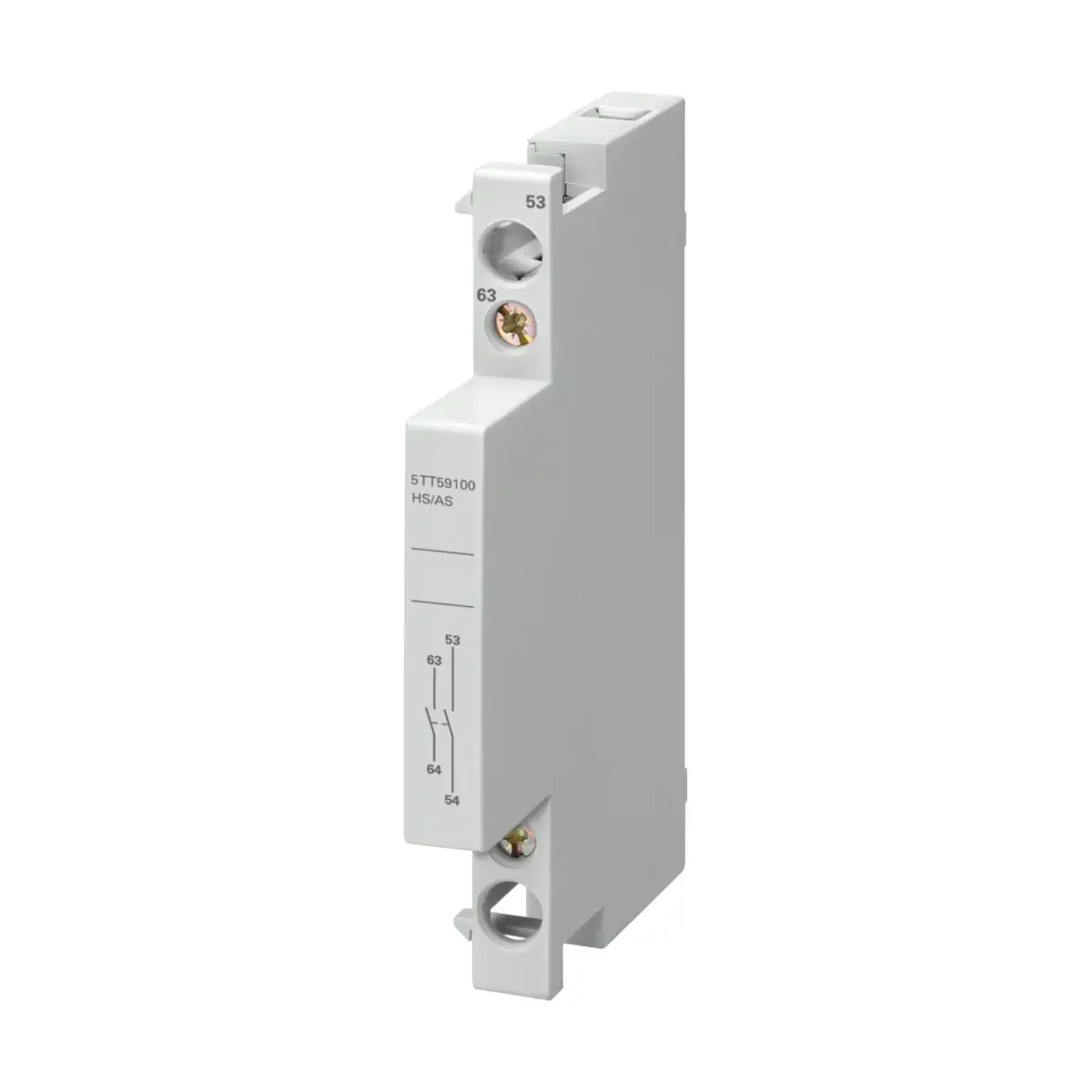

5TT5910-1 to łącznik pomocniczy marki Siemens SENTRON z konfiguracją styków 1Z + 1R (1 zestyk zwierny + 1 zestyk rozwierny), przeznaczony do pracy w obwodach AC 230 V/400 V jako akcesorium dla urządzeń 5TT58 oraz 5TT50. Wersja jest wykonaniem do zamontowania (produkt nie jest fabrycznie montowany).

Najważniejsze cechy

• Producent: Siemens
• Nazwa markowa: SENTRON
• Model: 5TT5910-1
• Oznaczenie produktu: pomocniczy wyłącznik prądu
• Przeznaczenie: łącznik pomocniczy do urządzeń 5TT58 i 5TT50
• Styki: 1 zestyk zwierny (1 NO) + 1 zestyk rozwierny (1 NC)
• Liczba styków alarmowych: 0
• Zdolność łączeniowa prądu (wartość nominalna): 6 A
• Napięcie robocze znamionowe: 230 V
• Rodzaj napięcia sterującego: AC
• Wykonanie: do zamontowania (fabrycznie montowany: nie)

Zastosowanie

Siemens 5TT5910-1 służy jako rozszerzenie (akcesorium) dla aparatów 5TT58 i 5TT50, zapewniając dodatkowe styki pomocnicze 1NO + 1NC do realizacji funkcji pomocniczych w obwodach sterowania.

Konfiguracja styków

• Liczba zestyków zwiernych: 1
• Liczba zestyków rozwiernych: 1
• Liczba zestyków przełącznych: 0

Dane techniczne

• Napięcie robocze znamionowe: 230 V
• Zdolność łączeniowa prądu (nominalna): 6 A
• Rodzaj napięcia sterującego: AC
• Wymiary (wys. × szer. × gł.): 90 mm × 9 mm × 64 mm
• Liczba jednostek podziału szerokości: 0,5
• Masa netto: 43 g

Deklaracja środowiskowa (GWP)

• Podczas produkcji: 0,306 kg eq CO2
• Na etapie dystrybucji: 0,00888 kg eq CO2
• Podczas eksploatacji: 0,782 kg eq CO2
• Po End of Life: 0,0184 kg eq CO2
• Ogółem: 1,11 kg eq CO2

Podsumowanie

SENTRON 5TT5910-1 to kompaktowy łącznik pomocniczy 1NO + 1NC o znamionowej zdolności łączeniowej 6 A, przeznaczony do montażu jako akcesorium do urządzeń 5TT58 i 5TT50. Dzięki szerokości 9 mm (0,5 modułu) i typowej wysokości 90 mm sprawdza się wszędzie tam, gdzie potrzebne są dodatkowe styki pomocnicze w obwodach sterowania z napięciem AC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowane przez producenta dopuszczenia, certyfikaty i oznaczenia właściwe dla styczników instalacyjnych SENTRON 5TT5, zależnie od wykonania: CE / deklaracja zgodności UE, UKCA, CCC, EAC, QC PASS, potwierdzenie producenta Confirmation, Special Test Certificate, Miscellaneous, deklarację środowiskową EPD oraz dokumenty środowiskowe Environmental Confirmations.
• Styczniki instalacyjne SENTRON 5TT5 są zgodne z normami IEC 60947-4-1, IEC 60947-5-1, IEC 61095, EN 60947-4-1, EN 60947-5-1, EN 61095, VDE 0660, a dla wskazanych wykonań również UL 508 oraz GB 14048.4 CCC. Stosować wyłącznie zgodnie z przeznaczeniem, parametrami i dokumentacją producenta.
• Styczniki instalacyjne 5TT5 przeznaczone są do załączania i wyłączania obciążeń elektrycznych w rozdzielnicach, m.in. ogrzewania, oświetlenia, świetlówek, lamp żarowych, obciążeń rezystancyjnych i indukcyjnych oraz wybranych silników 1-fazowych i 3-fazowych, zgodnie z kategorią pracy i parametrami danego wykonania.
• Dobór stycznika należy wykonać zgodnie z wymaganiami instalacji, napięciem roboczym, napięciem sterującym cewki, rodzajem prądu AC lub AC/DC, liczbą biegunów, liczbą i rodzajem styków, prądem znamionowym, typem obciążenia, kategorią użytkowania, mocą łączeniową, sposobem montażu oraz warunkami środowiskowymi.
• Urządzenie elektryczne niskonapięciowe. Niebezpieczne napięcie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem montażu, podłączenia, konserwacji, demontażu lub wycofania z eksploatacji należy odłączyć wszystkie źródła zasilania urządzenia i instalacji oraz zabezpieczyć je przed ponownym załączeniem.
• Instalację, podłączenie, konserwację i wymianę może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Nieprawidłowy dobór, montaż, okablowanie lub podłączenie może spowodować niezamierzone załączenie lub wyłączenie odbiornika, uszkodzenie stycznika, przegrzewanie przewodów, sklejanie styków, uszkodzenie instalacji albo zagrożenie porażeniem elektrycznym lub pożarem.
• Nie przekraczać dopuszczalnych parametrów pracy, w szczególności napięcia roboczego 230 V lub 400/440 V AC zależnie od wykonania, napięcia sterującego 24 V AC/DC albo 230 V AC, częstotliwości 50/60 Hz, prądu znamionowego, mocy łączeniowej, częstotliwości łączeń, strat mocy, przekroju przewodów, momentu dokręcania zacisków oraz dopuszczalnej temperatury otoczenia.
• Cewkę stycznika zasilać wyłącznie napięciem zgodnym z wykonaniem urządzenia. Dla wskazanych wykonań producent deklaruje m.in. sterowanie 24 V AC/DC albo 230 V AC oraz względny czas załączenia cewki elektromagnesu 100%.
• Obwody główne należy obciążać wyłącznie w granicach parametrów producenta. Dla wskazanych wykonań producent deklaruje m.in. styki zwierne NO, prądy znamionowe 20 A, 25 A lub 40 A oraz możliwość łączenia obciążeń lamp żarowych do 2000 W albo 4000 W zależnie od wariantu.
• Przy obciążeniach oświetleniowych, silnikowych, rezystancyjnych i indukcyjnych należy uwzględnić kategorię użytkowania oraz dopuszczalną moc łączeniową podaną w dokumentacji. Nieprawidłowy dobór stycznika do rodzaju obciążenia może prowadzić do nadmiernego zużycia lub sklejenia styków.
• W celu zapewnienia prawidłowego odprowadzania ciepła należy stosować podkładki dystansowe lub inne rozwiązania montażowe przewidziane przez producenta, jeżeli dokumentacja danego wykonania tego wymaga.
• Aparat ma stopień ochrony IP20. Urządzenie należy montować w odpowiedniej rozdzielnicy lub obudowie zapewniającej wymaganą ochronę przed dotykiem, wpływami środowiskowymi, przegrzewaniem i dostępem osób nieuprawnionych.
• Montaż wykonywać wyłącznie na szynie montażowej lub w sposób przewidziany przez producenta. Przed uruchomieniem należy sprawdzić prawidłowe osadzenie aparatu, poprawność podłączenia zacisków, działanie cewki, działanie styków oraz brak uszkodzeń mechanicznych.
• Podczas podłączania przewodów należy stosować dopuszczalne przekroje przewodów oraz momenty dokręcania zacisków określone przez producenta. Nieprawidłowe podłączenie lub dokręcenie zacisków może powodować przegrzewanie, uszkodzenie aparatu albo zagrożenie pożarowe.
• Wyposażenie dodatkowe, styki pomocnicze, osłony zacisków i akcesoria należy stosować wyłącznie wtedy, gdy dokumentacja danego wykonania dopuszcza ich instalację. Elementy dodatkowe należy montować zgodnie z instrukcją producenta.
• Wykonania bez suwaka do ręcznej obsługi nie są przeznaczone do ręcznego załączania lub wyłączania odbiorów. Ręczne przełączanie stosować wyłącznie w wariantach, dla których producent przewidział taką funkcję.
• Nie stosować stycznika instalacyjnego jako samodzielnego zabezpieczenia nadprądowego, zwarciowego, różnicowoprądowego, rozłącznika izolacyjnego ani wyłącznika bezpieczeństwa, jeżeli dokumentacja danego wykonania tego nie przewiduje. Obwody należy zabezpieczyć oddzielnie zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Nie stosować urządzenia w warunkach przekraczających dopuszczalny zakres temperatury pracy, temperatury magazynowania, wilgotności i odporności środowiskowej. W przypadku kondensacji, zabrudzenia, uszkodzenia mechanicznego lub śladów przegrzania aparat należy sprawdzić i w razie potrzeby wymienić.
• Nie modyfikować konstrukcji urządzenia i nie stosować go poza warunkami pracy określonymi przez producenta. W przypadku uszkodzenia, pęknięcia obudowy, śladów przegrzania, uszkodzenia zacisków, nietypowego dźwięku pracy cewki, braku przełączania, sklejenia styków lub nieprawidłowego działania produkt należy wymienić.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:
5TT5910-1 Karta katalogowa
