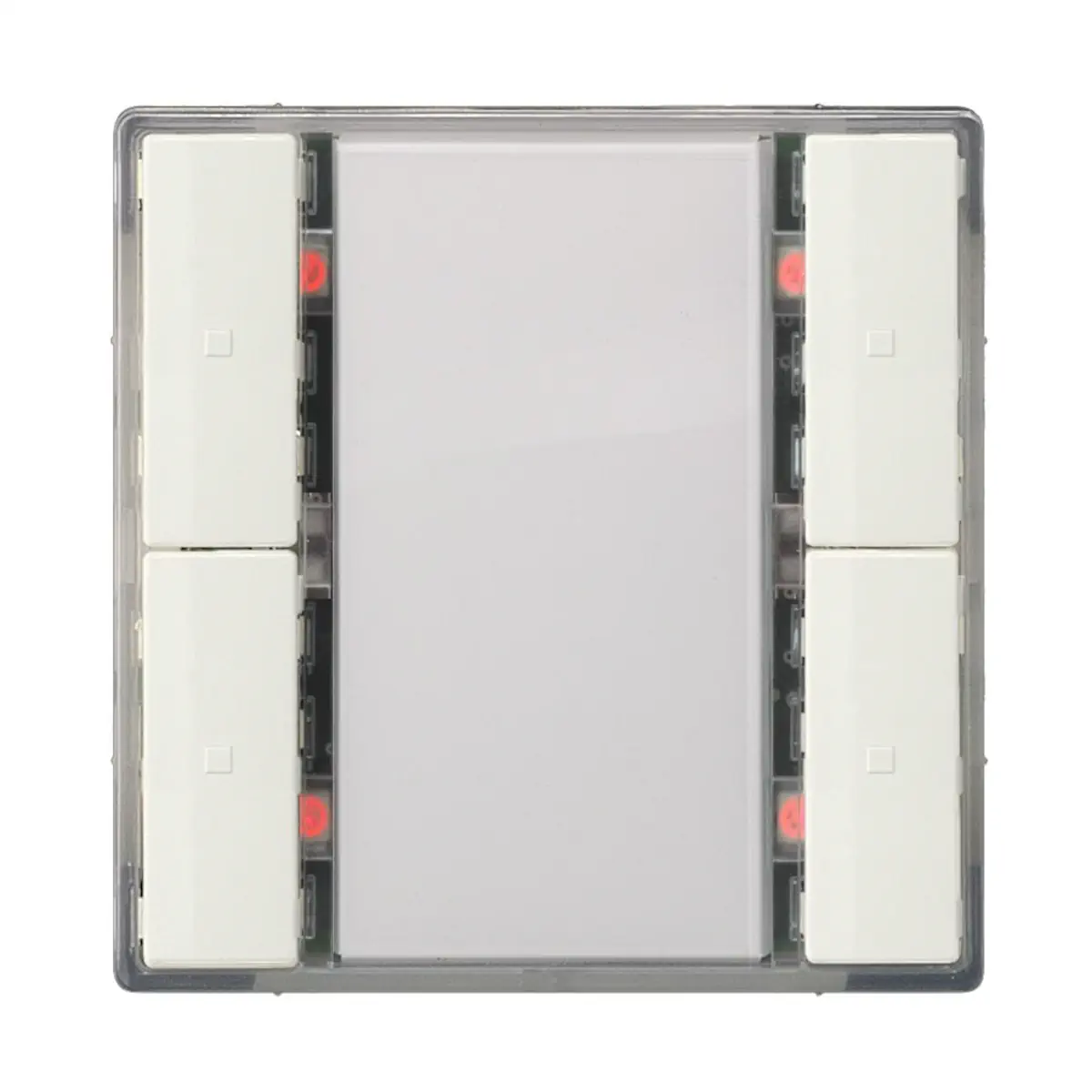

5WG1221-2DB32 UP 221/32 Przycisk wielofunkcyjny, pojedynczy, bez sygnalizacji statusu przez diodę LED, metaliczne aluminium

UP 221/32 (5WG1 22102DB32) to pojedynczy przycisk naścienny KNX (GAMMA instabus) do systemu DELTA i-system, przeznaczony do montażu na sprzęgle magistralnym BTM UP 117. Urządzenie ma jedną parę przycisków (2 przyciski ułożone poziomo), pole opisowe pomiędzy nimi oraz diodę orientacyjną, która ułatwia odnalezienie przycisku w ciemności. Wariant /32 jest wykonany w kolorze aluminum metallic i występuje bez diod statusu.

Najważniejsze cechy

• Producent: Siemens
• Seria / system: GAMMA instabus, DELTA i-system
• Model: UP 221/32
• Kod produktu: 5WG1 22102DB32
• Typ: przycisk naścienny (wall switch) – wersja pojedyncza
• Liczba przycisków: 2 (1 para przycisków ułożonych poziomo)
• Sygnalizacja: 1 dioda orientacyjna + 1 czerwona dioda (normalny tryb / tryb adresowania)
• Kolor: aluminum metallic
• Montaż: na sprzęgle magistralnym (BTM) UP 117 (wymagane osobno)
• Ramka: wymagana ramka wzornicza DELTA line / DELTA vita / DELTA miro (zamawiana osobno)

Zastosowanie

UP 221/32 służy do ręcznego sterowania funkcjami w instalacjach KNX (np. oświetleniem, roletami, wysyłaniem wartości i scenami) poprzez programową konfigurację przycisków w ETS. Przycisk jest montowany razem z ramką wzorniczą na BTM UP 117, a połączenie elektryczne realizowane jest przez interfejs BTI.

Funkcje i działanie

Przyciski (konfiguracja w ETS)

Dwa przyciski mogą pracować jako para (np. zdefiniowane sterowanie: lewy/prawy) albo jako dwa niezależne przyciski. Każdemu przyciskowi można przypisać m.in.:

• Przełączanie: załącz / wyłącz / przełącz (toggle)
• Funkcja dzwonka
• Ściemnianie (jednoprzyciskowe)
• Sterowanie osłonami przeciwsłonecznymi (żaluzje, rolety)
• Sterowanie scenami: 10-bit (przywołaj / zapisz), 8-bit scena/efekt (przywołaj, przywołaj / zapisz)
• Wysyłanie wartości: 8-bit (0…255, procent) oraz 16-bit (0…65535, m.in. temperatura, jasność)
• Wymuszenie (forced control)

Funkcje dodatkowe po czasie lub przy długim naciśnięciu

• W zależności od konfiguracji możliwe jest uruchomienie funkcji dodatkowej po zwłoce czasowej (konfigurowalnej od 100 ms do 655 s) lub po dłuższym przytrzymaniu przycisku.

Ustawienia fabryczne

• Para przycisków jest wstępnie skonfigurowana do funkcji budowlanej przełączania: lewy = ON, prawy = OFF.

Oświetlenie orientacyjne (LED)

Dioda orientacyjna może pracować ciągle lub zależnie od obiektu statusowego. Dostępne są m.in. tryby:

• LED stale wyłączona / LED stale włączona
• Sygnalizacja obsługi i/lub długiego naciśnięcia
• Sterowanie obiektem binarnym (np. włącz/wyłącz lub miganie: 0,3 Hz / 1 Hz / 5 Hz)
• Sterowanie obiektem analogowym (8-bit 0…255, procent, 16-bit 0…65535, temperatura 0…40°C, jasność 0…2000 lx) z przypisaniem zachowania LED do zakresów wartości
• Regulacja jasności diody (także poprzez obiekt, np. do trybu nocnego)

Uruchomienie

• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 0,5 s) – sygnalizowane czerwoną diodą.
• Adresowanie: po otrzymaniu adresu fizycznego urządzenie automatycznie wraca do trybu normalnego.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s) – sygnalizowane równomiernym miganiem diody.

Dane techniczne

• Zasilanie: napięcie magistrali KNX przez BTM UP 117
• Pobór prądu z KNX: 8 mA
• Elementy obsługowe: 1 para przycisków; > 20000 operacji przełączania na przycisk
• Połączenie: złącze 10-pin (BTI) do połączenia ze sprzęgłem BTM UP 117
• Wymiary (dł. x szer. x gł.): 55 x 55 x 24 mm (z uwzględnieniem sprężyny)
• Masa: ok. 30 g
• Materiał obudowy: tworzywo sztuczne
• Stopień ochrony: IP20
• Klasa ochronności (IEC 61140): III
• Kategoria przepięciowa (IEC 60664-1): III
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Magistrala: SELV DC 24 V
• Temperatura pracy: 0…+45°C
• Temperatura składowania/transportu: -25…+70°C
• Wilgotność (bez kondensacji): 5…93%
• Oznaczenia: KNX, EIB, CE

Montaż

• Urządzenie jest nasuwane na BTM UP 117 razem z ramką wzorniczą, a następnie mocowane śrubami montażowymi.
• BTM UP 117 oraz ramka (DELTA line / vita / miro) nie są częścią zestawu i należy je zamówić osobno.
• Przeznaczone do stałej instalacji w suchych pomieszczeniach.

Podsumowanie

Siemens UP 221/32 (5WG1 22102DB32) to estetyczny, pojedynczy przycisk KNX do systemu DELTA i-system w kolorze aluminum metallic, z diodą orientacyjną i dwoma przyciskami konfigurowalnymi w ETS. Montaż na BTM UP 117 oraz szeroki zakres możliwych funkcji (przełączanie, ściemnianie, rolety, sceny, wysyłanie wartości) sprawiają, że jest to uniwersalny element sterowania do instalacji automatyki budynkowej KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz oznaczenia KNX / EIB.
• Urządzenie przeznaczone jest wyłącznie do stałej instalacji w suchych pomieszczeniach wewnętrznych.
• Stopień ochrony IP20 – produkt nie jest odporny na wodę i nie nadaje się do stosowania na zewnątrz ani w miejscach narażonych na wilgoć, zalanie lub kondensację pary wodnej.
• Montaż i uruchomienie mogą być wykonywane wyłącznie przez uprawnionego elektryka.
• Podczas planowania, montażu i uruchomienia należy przestrzegać obowiązujących przepisów, norm, zasad bezpieczeństwa oraz przepisów przeciwpożarowych i BHP właściwych dla danego kraju.
• Urządzenie może być stosowane w zestawach z gniazdami i łącznikami wyłącznie wtedy, gdy używane są wyłącznie urządzenia dopuszczone/certyfikowane zgodnie z wymaganiami VDE wskazanymi przez producenta.
• Produkt współpracuje z magistralą KNX i jest zasilany przez bus coupling unit (BTM) UP 117; podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Urządzenie należy montować wyłącznie na kompatybilnym bus coupling unit (BTM) UP 117. Bus coupling unit (BTM) oraz ramka designu DELTA line / DELTA vita / DELTA miro nie są częścią zestawu i muszą być dobrane oddzielnie.
• Połączenie elektryczne realizowane jest przez interfejs BTI; nieprawidłowy montaż lub użycie niekompatybilnych elementów może spowodować nieprawidłowe działanie urządzenia.
• Podczas montażu i demontażu należy ostrożnie zdejmować ramkę z przyciskami, używając narzędzia zgodnie z instrukcją, aby nie uszkodzić obudowy i elementów urządzenia.
• Do mocowania należy użyć dostarczonych śrub i prawidłowo zamocować moduł na bus coupling unit (BTM).
• Urządzenie pracuje w zakresie temperatur otoczenia od -5°C do +45°C; przechowywanie dopuszczalne w zakresie od -25°C do +70°C.
• Dopuszczalna wilgotność względna wynosi od 5% do 93%, bez kondensacji.
• Instrukcja obsługi i montażu powinna zostać przekazana użytkownikowi końcowemu.
• Uszkodzonego urządzenia nie należy używać; wadliwy produkt należy przekazać do właściwego punktu serwisowego zgodnie z procedurą producenta.
