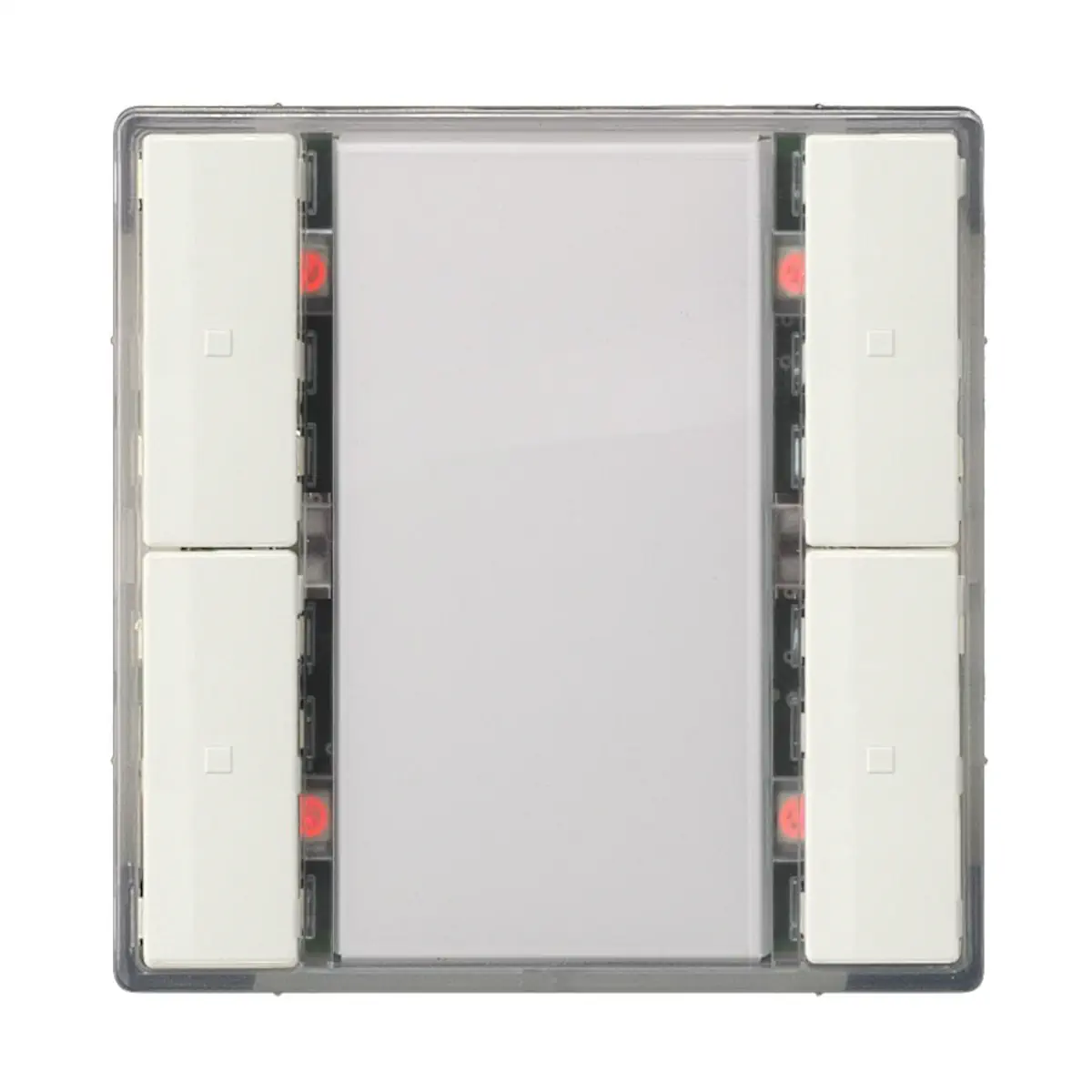

5WG1221-2DB33 UP 221/33 Przycisk wielofunkcyjny, pojedynczy, z sygnalizacją statusu przez diodę LED, metaliczne aluminium

Siemens GAMMA instabus DELTA i-system UP 221/33 (nr zamówieniowy 5WG1 22102DB33) to pojedynczy łącznik ścienny KNX z jedną parą przycisków (2 przyciski), wyposażony w podświetlenie orientacyjne (LED) oraz diody statusu dla każdego przycisku. Urządzenie jest przeznaczone do montażu na sprzęgaczu magistralnym (BTM) UP 117 i współpracy z ramkami wzorniczymi DELTA line / DELTA vita / DELTA miro (BTM i ramka nie wchodzą w skład dostawy i należy je zamówić osobno).

Najważniejsze cechy

• Producent: Siemens
• Seria: GAMMA instabus / DELTA i-system
• Model: UP 221/33
• Nr zamówieniowy: 5WG1 22102DB33
• Typ: łącznik ścienny (pojedynczy), montaż na BTM
• Wykonanie: z LED orientacyjną i LED statusu dla każdego przycisku
• Liczba przycisków: 1 para przycisków (2 przyciski)
• Pole opisowe: etykieta w polu pomiędzy przyciskami
• Zasilanie z magistrali KNX: przez BTM UP 117
• Prąd magistrali KNX: 8 mA
• Połączenie z BTM: przez 100-pinowe złącze (BTI)
• Trwałość: > 20000 cykli przełączeń na przycisk
• Stopień ochrony: IP20
• Wymiary (D x S x G): 55 x 55 x 24 mm (z uwzględnieniem sprężyny)
• Masa: ok. 30 g
• Oznaczenia: KNX, EIB, CE

Zastosowanie

UP 221/33 jest przeznaczony do sterowania funkcjami w instalacjach KNX w suchych pomieszczeniach wewnętrznych. Para przycisków może pracować jako:

• para (np. sterowanie: włącz/wyłącz, ściemnianie dwuklawiszowe, rolety/żaluzje),
• dwa niezależne przyciski (np. wysyłanie wartości, ściemnianie jednoklawiszowe, sterowanie osłonami jednoklawiszowe).

Funkcje przycisków (konfiguracja ETS)

Każdemu przyciskowi można przypisać funkcje komunikacji w KNX. Dostępne są m.in.:

• Przełączanie: załącz / wyłącz / przełącz (toggle)
• Funkcja dzwonka: wciśnięcie = załącz, puszczenie = wyłącz
• Ściemnianie jednoklawiszowe
• Sterowanie osłonami przeciwsłonecznymi (żaluzje, rolety) – jednoklawiszowe
• Sterowanie scenami: 1-bit (wywołanie / zapis), 8-bit scena/efekt (wywołanie, wywołanie / zapis)
• Wysyłanie wartości: 8-bit (0…255) / procent, 16-bit (0…65535), temperatura, jasność
• Wymuszenie (forced control)

Dla pracy jako para przycisków dostępne są m.in.:

• Ściemnianie dwuklawiszowe z telegramem STOP
• Sterowanie osłonami (żaluzje, rolety) – dwuklawiszowe
• Wysyłanie zmiennej wartości: procent / 8-bit
• Sterowanie scenami: 1-bit (scena 1 i 2: wywołanie / zapis), 8-bit scena/efekt (wywołanie / zapis)
• Wymuszenie (forced control)

W zależności od wybranej funkcji głównej możliwe jest uruchomienie funkcji dodatkowej po zwłoce czasowej (konfigurowalnej w zakresie 100 ms…655 s) lub jako funkcji alternatywnej po długim naciśnięciu (zależnie od ustawień).

Diody LED: orientacyjna i statusu

LED orientacyjna

LED orientacyjna może pracować w trybie stałym lub zależnie od obiektu statusu. Dostępne tryby obejmują m.in.:

• LED stale wyłączona lub stale włączona
• Sygnalizacja operacji użytkownika lub długiego naciśnięcia
• Sterowanie obiektem binarnym: włącz / wyłącz / miganie wolne (0,3 Hz) / średnie (1 Hz) / szybkie (5 Hz)
• Sterowanie obiektem analogowym (8-bit, procent, 16-bit, temperatura 0…40°C, jasność 0…2000 lx) dla maks. trzech zakresów wartości: włącz / wyłącz / miganie wolne (0,3 Hz) / średnie (1 Hz) / szybkie (5 Hz)
• Jasność LED orientacyjnej jest konfigurowalna i może być sterowana obiektem (np. tryb nocny)

LED statusu (dla każdego przycisku)

• Dostępne są analogiczne tryby jak dla LED orientacyjnej (stałe świecenie, sterowanie binarne/analogowe, miganie 0,3/1/5 Hz).
• Jasność LED statusu jest wspólnie konfigurowalna dla wszystkich LED statusu i może być modyfikowana obiektem (np. tryb nocny).
• Opcjonalnie LED statusu może cyklicznie krótko migać, aby łatwiej znaleźć łącznik w ciemności, gdy LED jest normalnie wyłączona.

Uruchomienie i tryb programowania

• Parametryzacja: za pomocą ETS (Engineering Tool Software); program aplikacyjny jest załadowany fabrycznie.
• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 0,5 s) – sygnalizacja diodą programowania.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s) – sygnalizowane równomiernym miganiem diody programowania (miganie kończy się po 5 s).
• Ustawienie fabryczne funkcji przycisków: para przycisków skonfigurowana do funkcji budowlanej przełączania (lewy: załącz, prawy: wyłącz).

Montaż i opis instalacji

• Urządzenie jest przeznaczone do stałej instalacji w suchych pomieszczeniach.
• Montaż odbywa się przez nasunięcie modułu (z ramką wzorniczą DELTA line/vita/miro) na BTM UP 117 i przykręcenie do BTM śrubami z zestawu.
• Połączenie elektryczne z BTM realizowane jest przez interfejs BTI.
• BTM UP 117 oraz ramka wzornicza nie są dołączone do produktu.

Dane techniczne

• Napięcie magistrali KNX: przez sprzęgacz magistralny (BTM) UP 117
• Prąd magistrali KNX: 8 mA
• Elementy obsługi: 1 para przycisków; 1 przycisk uczenia (learning)
• Wskaźniki: 1 czerwona LED (bus/tryb adresowania), 1 LED orientacyjna, 1 czerwona LED statusu na przycisk
• Połączenie: 100-pinowe złącze (BTI) do BTM UP 117
• Obudowa: tworzywo sztuczne
• Wymiary (D x S x G): 55 x 55 x 24 mm (z uwzględnieniem sprężyny)
• Masa: ok. 30 g
• Obciążenie ogniowe: ok. 740 kJ
• Stopień ochrony: IP20
• Klasa ochronności (IEC 61140): III
• Kategoria przepięciowa (IEC 60664-1): III
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Magistrala: SELV DC 24 V
• Temperatura otoczenia (praca): 0…+45°C
• Temperatura otoczenia (transport/składowanie): -25…+70°C
• Wilgotność (bez kondensacji): 5%…93%
• Niezawodność (UP221/x): 152 fit przy 40°C

Podsumowanie

Siemens UP 221/33 (5WG1 22102DB33) to kompaktowy łącznik KNX z dwiema klawiszami, LED orientacyjną i LED statusu na każdy przycisk, montowany na BTM UP 117. Dzięki elastycznej parametryzacji w ETS sprawdza się jako uniwersalny panel do funkcji przełączania, ściemniania, sterowania osłonami, wysyłania wartości oraz sterowania scenami w instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Produkt oznaczony KNX / EIB.
• Stopień ochrony: IP20. Produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń, w suchych wnętrzach.
• Montaż i uruchomienie wyłącznie przez uprawnionego elektryka.
• Przy planowaniu i wykonywaniu instalacji elektrycznych należy przestrzegać obowiązujących przepisów, norm, wytycznych oraz zasad bezpieczeństwa i zapobiegania wypadkom właściwych dla kraju instalacji.
• Produkt może być stosowany w zestawach z łącznikami i gniazdami wyłącznie wtedy, gdy używane są urządzenia posiadające certyfikację VDE.
• Urządzenie współpracuje z magistralą KNX poprzez bus coupling unit (BTM) UP 117 i jest przeznaczone do montażu na tym elemencie zgodnie z dokumentacją producenta.
• Bus coupling unit (BTM) UP 117 oraz ramka systemowa DELTA line / DELTA vita / DELTA miro nie są częścią zestawu i muszą być dobrane oddzielnie zgodnie z dokumentacją producenta.
• Podczas montażu i demontażu należy zachować ostrożność przy zdejmowaniu ramki z przyciskami przy użyciu śrubokręta, aby nie uszkodzić obudowy, elementów mocujących ani instalacji.
• Moduł należy prawidłowo i pewnie zamocować do bus coupling unit za pomocą dostarczonych śrub montażowych.
• Stopień ochrony elektrycznej: klasa III. Magistrala: bezpieczne bardzo niskie napięcie SELV.
• Produkt należy eksploatować wyłącznie w zakresie temperatur otoczenia od -5°C do +45°C oraz przy wilgotności względnej od 5% do 93% bez kondensacji.
• Produkt obsługuje dwa tryby pracy: KNX oraz PL-Link. Niniejsza dokumentacja dotyczy funkcjonalności KNX; w przypadku zastosowania PL-Link należy stosować odpowiednią dokumentację Desigo.
