5WG1222-2DB32 UP 222/32 Przycisk wielofunkcyjny, podwójny, bez sygnalizacji statusu przez diodę LED, metaliczne aluminium

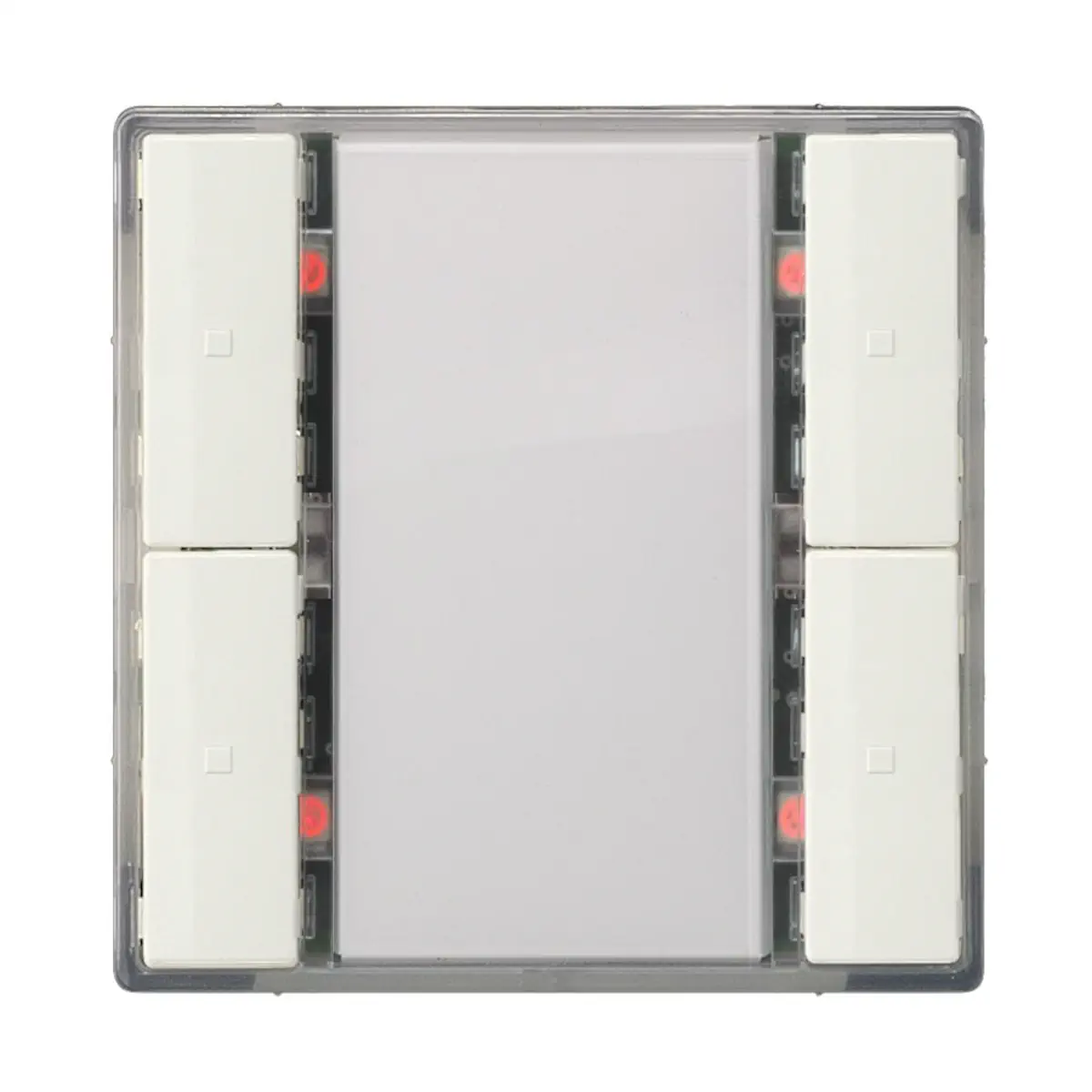

Siemens GAMMA instabus DELTA i-system UP 222/32 (kod zamówieniowy 5WG1 22202DB32) to podwójny łącznik/przycisk KNX do serii osprzętu DELTA i-system (ramki: DELTA line, DELTA vita, DELTA miro). Wersja UP 222/32 jest wykonana w kolorze aluminum metallic i posiada 2 pary poziomo ułożonych przycisków (łącznie 4 przyciski) z polem opisowym pośrodku oraz 1 diodę LED do podświetlenia orientacyjnego (bez diod statusu przycisków). Urządzenie montuje się na sprzęgle magistralnym BTM UP 117 (elementy BTM i ramka nie wchodzą w skład dostawy – zamawiane osobno).

Najważniejsze cechy

• Producent: Siemens
• Seria: GAMMA instabus / DELTA i-system
• Model: UP 222/32
• Kod zamówieniowy: 5WG1 22202DB32
• Typ: przycisk ścienny KNX (podwójny)
• Wersja: bez diod statusu przycisków
• Przyciski: 2 pary poziomo (łącznie 4 przyciski)
• LED: 1 LED do podświetlenia orientacyjnego
• Kolor/wykończenie: aluminum metallic
• Montaż: na sprzęgle magistralnym (BTM) UP 117, połączenie przez BTI
• Pole opisowe: centralne, między parami przycisków

Zastosowanie

UP 222/32 jest przeznaczony do sterowania funkcjami w instalacjach KNX / EIB (np. oświetlenie, rolety/żaluzje, sceny, wysyłanie wartości) z poziomu przycisków ściennych. Konfiguracja oraz adresowanie odbywa się w ETS poprzez odpowiedni program aplikacyjny.

Funkcje przycisków (konfiguracja w ETS)

W zależności od konfiguracji, przyciski mogą pracować jako para przycisków (lewy/prawy) lub jako przyciski pojedyncze. Dla każdego przycisku oraz dla pary przycisków dostępne są funkcje opisane poniżej.

Funkcje dla pojedynczego przycisku

• Przełączanie: załącz / wyłącz / przełącz (toggle)
• Funkcja dzwonka
• Ściemnianie 1-przyciskowe
• Sterowanie osłonami przeciwsłonecznymi (żaluzje/rolety) 1-przyciskowe
• Sterowanie scenami 10-bit: scena 1 lub 2 (przywołaj / zapisz)
• Sterowanie scenami/efektami 8-bit: przywołaj lub przywołaj / zapisz
• Wysyłanie wartości: 8-bit (0…255) lub procent
• Wysyłanie wartości: 16-bit (np. wartość temperatury, wartość jasności)
• Wymuszenie (forced control)

Funkcje dla pary przycisków

• Ściemnianie 2-przyciskowe z telegramem STOP
• Sterowanie osłonami przeciwsłonecznymi (żaluzje/rolety) 2-przyciskowe
• Wysyłanie zmiennej wartości procentowej
• Wysyłanie zmiennej wartości 8-bit
• Sterowanie scenami 10-bit: scena 1 i 2 (przywołaj / zapisz)
• Sterowanie scenami/efektami 8-bit: przywołaj / zapisz
• Wymuszenie (forced control)

Funkcje dodatkowe (czas / długie naciśnięcie)

• Dodatkowa funkcja może być wykonana po zwłoce czasowej (konfigurowalnej w zakresie 100 ms…655 s) lub alternatywnie po długim naciśnięciu (zależnie od wybranej funkcji głównej).

Podświetlenie orientacyjne (LED)

Urządzenie posiada 1 diodę LED jako podświetlenie orientacyjne, które może pracować stale lub zależnie od obiektu statusu.

• Tryby LED: stale wyłączona / stale włączona / wskazanie operacji użytkownika / wskazanie długiego naciśnięcia
• Sterowanie z obiektu binarnego: włącz / wyłącz / miganie wolne (0,3 Hz) / średnie (1 Hz) / szybkie (5 Hz)
• Sterowanie z obiektu analogowego: 8-bit (0…255), procent, 16-bit (0…65535), temperatura (0…40°C), jasność (0…2000 lux) – z definicją do 3 zakresów wartości (włącz/wyłącz/miganie wolne/średnie/szybkie)
• Jasność LED: konfigurowalna; może być również sterowana przez obiekt (np. tryb nocny)

Uruchomienie i adresowanie

• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 0,5 s) – sygnalizacja diodą programowania.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s) – sygnalizacja równomiernym miganiem diody programowania (ok. 5 s).
• Aplikacja: program aplikacyjny jest wgrany fabrycznie; parametry i adresy przypisuje się oraz pobiera do urządzenia przez ETS.
• Funkcja fabryczna: pary przycisków są wstępnie skonfigurowane do funkcji budowlanej przełączania (lewy: ON, prawy: OFF).

Dane techniczne

• Zasilanie: napięcie magistrali KNX poprzez sprzęg magistralny (BTM) UP 117
• Pobór prądu z KNX: 8 mA
• Elementy obsługi: 2 pary przycisków (4 przyciski); przycisk programowania (uczenia)
• Trwałość mechaniczna: > 20000 operacji łączeniowych na przycisk
• Sygnalizacja: 1 czerwona dioda LED do kontroli napięcia magistrali i wskazania trybu normalnego/adresowania; 1 LED podświetlenia orientacyjnego
• Połączenie: złącze 10-pin (BTI) do połączenia z BTM UP 117
• Obudowa: tworzywo sztuczne
• Wymiary (dł. x szer. x gł.): 55 x 55 x 24 mm (z uwzględnieniem sprężyny)
• Masa: ok. 30 g
• Stopień ochrony: IP20
• Klasa ochronności: III
• Magistrala: SELV DC 24 V
• Temperatura otoczenia (praca): +5…+45°C
• Temperatura otoczenia (transport/składowanie): -25…+70°C
• Wilgotność względna: 5…93% (bez kondensacji)
• Oznaczenia: KNX, EIB, CE
• Niezawodność (UP222/x): 152 fit przy 40°C

Montaż

• Łącznik nasuwa się na BTM UP 117 razem z ramką wzorniczą DELTA line / vita / miro; połączenie elektryczne realizowane jest przez BTI.
• Moduł mocuje się do BTM śrubami montażowymi dostarczonymi w opakowaniu.
• BTM UP 117 oraz ramka wzornicza nie są częścią zestawu i muszą zostać zamówione osobno.

Podsumowanie

Siemens UP 222/32 (5WG1 22202DB32) to elegancki, 4-przyciskowy łącznik KNX w wykończeniu aluminum metallic, zaprojektowany do współpracy z osprzętem DELTA i-system. Oferuje elastyczną parametryzację funkcji w ETS (m.in. przełączanie, ściemnianie, sterowanie roletami/żaluzjami, sceny i wysyłanie wartości) oraz podświetlenie orientacyjne LED, a montaż na BTM UP 117 ułatwia integrację z instalacją KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz oznaczenia KNX / EIB.
• Stopień ochrony: IP20. Produkt jest przeznaczony wyłącznie do stosowania w suchych pomieszczeniach wewnętrznych.
• Montaż i uruchomienie urządzenia mogą być wykonywane wyłącznie przez uprawnionego elektryka / wykwalifikowany personel, zgodnie z dokumentacją producenta.
• Przy planowaniu i wykonywaniu instalacji elektrycznej należy przestrzegać obowiązujących przepisów bezpieczeństwa, przepisów zapobiegania wypadkom oraz właściwych norm i regulacji krajowych.
• Urządzenie może być montowane w kombinacjach łączników i gniazd wyłącznie przy zastosowaniu urządzeń posiadających certyfikację VDE.
• Produkt współpracuje z magistralą KNX poprzez bus coupling unit (BTM) UP 117 i powinien być użytkowany wyłącznie zgodnie z przewidzianym sposobem podłączenia producenta.
• Bus coupling unit (BTM) UP 117 oraz ramka montażowa DELTA line / DELTA vita / DELTA miro nie wchodzą w skład zestawu i muszą zostać dobrane zgodnie z dokumentacją producenta.
• Podczas montażu i demontażu należy zachować ostrożność przy zdejmowaniu transparentnej ramki oraz przy użyciu śrubokręta w przewidzianych wycięciach, aby nie uszkodzić obudowy i elementów urządzenia.
• Urządzenie należy solidnie przymocować do bus coupling unit (BTM) za pomocą dostarczonych śrub montażowych.
• Nie używać urządzenia poza zakresem warunków środowiskowych określonych przez producenta: temperatura pracy od -5°C do +45°C, temperatura przechowywania od -25°C do +70°C, wilgotność względna 5% do 93% bez kondensacji.
• Produkt jest urządzeniem do montażu stałego.
• Instrukcję obsługi należy przekazać użytkownikowi końcowemu.
