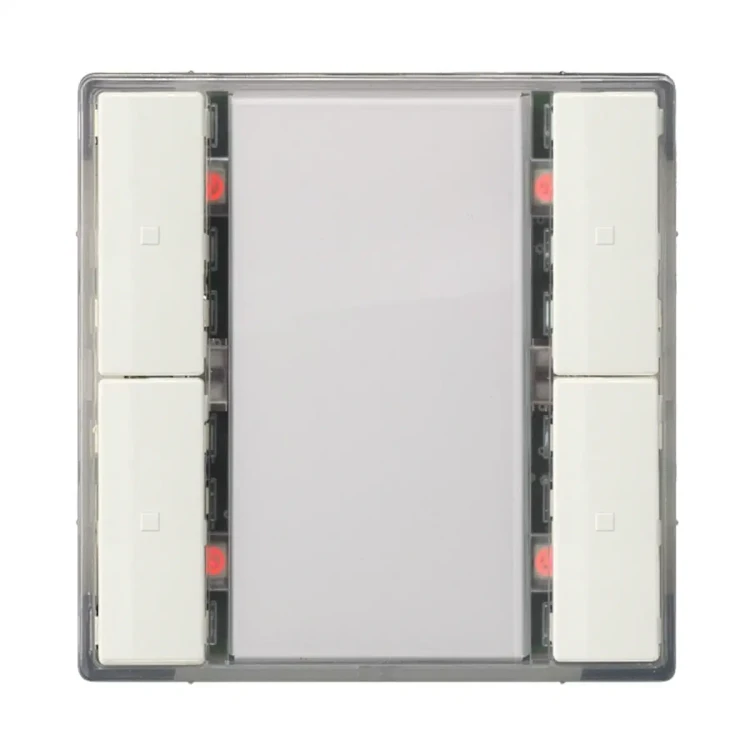

5WG1222-2DB33 UP 222/33 Przycisk wielofunkcyjny, podwójny, z sygnalizacją statusu przez diodę LED, metaliczne aluminium

UP 222/3 (nr katalogowy 5WG1 22202DB33) to podwójny przycisk ścienny KNX (instabus) do systemu DELTA i-system, wyposażony w 2 pary poziomo ułożonych przycisków (łącznie 4 przyciski), 1 diodę orientacyjną oraz 1 diodę statusu na każdy przycisk. Urządzenie montuje się na sprzęgaczu magistrali BTM UP 117 (zasilanie z KNX przez BTM), a połączenie realizowane jest przez interfejs BTI (złącze 10-pin). Wersja DB33 jest w kolorze aluminum metallic.

Najważniejsze cechy

• Producent: Siemens
• Seria / system: GAMMA instabus, DELTA i-system
• Model: UP 222/3
• Nr katalogowy: 5WG1 22202DB33
• Typ: przycisk ścienny (wall switch) – wersja podwójna
• Kolor: aluminum metallic
• Liczba przycisków: 2 pary przycisków (łącznie 4 przyciski)
• Dioda orientacyjna: 1 × LED
• Diody statusu: 1 × (czerwona) LED na każdy przycisk
• Montaż / współpraca: montaż na bus coupling unit (BTM) UP 117 (BTM oraz ramka nie są w komplecie)
• Tryby pracy: KNX oraz PL-Link (w dokumentacji opisano funkcje KNX konfigurowane w ETS)

Zastosowanie

UP 222/3 służy do obsługi funkcji w instalacjach KNX, m.in. oświetlenia, ściemniania, sterowania osłonami oraz wywoływania scen. Każdy przycisk może pracować jako element pojedynczy lub w parze (przyciski ułożone poziomo).

Funkcje przycisków

Funkcje pojedynczego przycisku

• Przełączanie (on, off, toggle)
• Funkcja dzwonka (door bell function)
• Ściemnianie jednym przyciskiem (single button dimming)
• Sterowanie osłonami jednym przyciskiem (blinds, roller shades)
• Sterowanie scenami 10bit (scene 1 lub 2: recall / save)
• Sterowanie scenami / efektami 80bit (recall, recall / save)
• Wysyłanie wartości (80bit value, percent)
• Wysyłanie wartości (160bit value, temperature value, brightness value)
• Wymuszenie (forced control)

Funkcje pary przycisków

• Ściemnianie dwoma przyciskami z telegramem STOP (dual-button dimming with stop telegram)
• Sterowanie osłonami dwoma przyciskami (dual-button control of solar protection)
• Wysyłanie zmiennej wartości procentowej (send variable percent value)
• Wysyłanie zmiennej wartości 80bit (send variable 80bit value)
• Sterowanie scenami 10bit (scene 1 i 2: recall / save)
• Sterowanie scenami / efektami 80bit (recall / save)
• Wymuszenie (forced control)

Funkcje dodatkowe i alternatywne

W zależności od wybranej funkcji głównej możliwe jest wykonanie dodatkowej funkcji po zwłoce czasowej (100 ms…655 s) lub alternatywnie przy dłuższym naciśnięciu (dla wybranych funkcji).

Podświetlenie orientacyjne i diody statusu

Dioda orientacyjna (orientation lighting)

Dioda orientacyjna może być załączona/wyłączona na stałe lub sterowana obiektem statusu. Dostępne są m.in.:

• LED permanentnie wyłączona / włączona
• LED wskazuje obsługę użytkownika
• LED wskazuje długie naciśnięcie
• Sterowanie obiektem binarnym: on / off lub miganie 0,3 Hz (wolno), 1 Hz (średnio), 5 Hz (szybko)
• Sterowanie obiektem analogowym (m.in. 80bit [0…255], %, 160bit [0…65535], temperatura [0°C…40°C], jasność [0…2000 lux]) dla maks. 3 zakresów wartości z reakcją: on / off / miganie 0,3 Hz / 1 Hz / 5 Hz
• Jasność diody orientacyjnej jest konfigurowalna i może być sterowana obiektem (np. tryb nocny)

Diody statusu (status LED) – UP 222/3

Dla diod statusu dostępne są te same opcje konfiguracji co dla diody orientacyjnej, a ich jasność może być ustawiana wspólnie dla wszystkich diod statusu oraz wpływana obiektem (np. tryb nocny).

• Możliwość ustawienia cyklicznego krótkiego mignięcia, aby łatwiej odnaleźć przycisk, gdy dioda statusu jest wyłączona i jest ciemno

Konfiguracja i uruchomienie

• Program aplikacyjny: 25 C0 BTM wall switch 909301
• Parametryzacja: w ETS (Engineering Tool Software) – przypisanie parametrów i adresów oraz pobranie do urządzenia
• Funkcja fabryczna (ex factory): wszystkie pary przycisków wstępnie skonfigurowane do funkcji budowlanej przełączania (lewy: on, prawy: off)

Tryb programowania i reset

• Tryb programowania: krótkie naciśnięcie klawisza programowania (< 0,5 s) – sygnalizowane diodą programowania
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s) – sygnalizowane równomiernym miganiem diody programowania (miganie zatrzymuje się po 5 s)
• Test połączenia (tryb specjalny): przy naciśnięciu > 2 s uruchamia się connection test (tryb specjalny dla Desigo TRA)

Dane techniczne

• Zasilanie: napięcie magistrali KNX via bus coupling unit (BTM) UP 117
• Pobór prądu z KNX: 8 mA
• Elementy obsługowe: 2 pary przycisków; > 20000 operacji przełączeń na przycisk
• Połączenie: złącze 10-pin (BTI) do połączenia z BTM UP 117
• Obudowa: tworzywo sztuczne
• Wymiary (D × S × G): 55 × 55 × 24 mm (z uwzględnieniem sprężyny)
• Masa: ok. 30 g
• Obciążenie ogniowe (fire load): ok. 740 kJ
• Stopień ochrony: IP20
• Klasa ochronności (IEC 61140): III
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Kategoria przepięciowa (IEC 60664-1): III
• Magistrala: SELV DC 24 V
• Temperatura otoczenia (praca): 0,5…+45 °C
• Temperatura otoczenia (bez pracy): -25…+70 °C
• Wilgotność (bez kondensacji): 5%…93%
• Niezawodność (UP221/x i UP222/x): failure rate 152 fit przy 40°C
• Oznaczenia: KNX, EIB, CE

Montaż i oznaczanie

• Sposób montażu: wsunięcie modułu na BTM UP 117 razem z ramką wzorniczą (DELTA line / DELTA vita / DELTA miro), a następnie przykręcenie śrubami z zestawu
• Ramka wzornicza i BTM: nie są dołączone – należy zamówić osobno
• Pole opisowe: etykieta w polu pomiędzy przyciskami; opis wymienny po zdjęciu transparentnej ramki
• Materiał do opisu (przykład): transparentne wkładki (np. Avery Zweckform No. J4720 dla drukarek atramentowych lub No. L4770 dla laserowych)

Podsumowanie

Siemens UP 222/3 (5WG1 22202DB33) to estetyczny, podwójny przycisk KNX DELTA i-system w kolorze aluminum metallic, oferujący 4 konfigurowalne przyciski, LED orientacyjny oraz sygnalizację statusu na każdym przycisku. Montaż na BTM UP 117 i szeroki zakres funkcji (przełączanie, ściemnianie, rolety/żaluzje, sceny, wysyłanie wartości, wymuszenia) czynią go uniwersalnym elementem sterującym dla instalacji KNX w suchych pomieszczeniach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Produkt oznaczony KNX / EIB.
• Model UP 222/3 to urządzenie do instalacji stałej, przeznaczone do stosowania wyłącznie w suchych pomieszczeniach wewnętrznych.
• Stopień ochrony IP20 – produkt nie jest przeznaczony do stosowania w miejscach narażonych na wodę, zawilgocenie, skraplanie pary wodnej ani bezpośredni wpływ czynników atmosferycznych.
• Montaż i uruchomienie mogą być wykonywane wyłącznie przez uprawnionego elektryka.
• Przy planowaniu i wykonywaniu instalacji elektrycznej należy przestrzegać właściwych dla danego kraju przepisów, norm, wytycznych oraz zasad bezpieczeństwa i zapobiegania wypadkom.
• Urządzenie może być stosowane w kombinacjach osprzętu elektrycznego tylko z urządzeniami posiadającymi certyfikację VDE.
• Produkt współpracuje z magistralą KNX wyłącznie poprzez bus coupling unit (BTM) UP 117; element ten nie jest dołączony do zestawu i musi być dobrany oddzielnie.
• Do montażu wymagany jest również odpowiedni ramka systemowa DELTA line / DELTA vita / DELTA miro, sprzedawana oddzielnie.
• Urządzenie należy zasilać wyłącznie napięciem magistrali KNX poprzez BTM UP 117; magistrala: SELV DC 24 V, klasa ochronności III.
• Podczas montażu i demontażu należy postępować zgodnie z instrukcją producenta; nieprawidłowe osadzenie modułu na bus coupling unit (BTM) lub niewłaściwe mocowanie śrubami może spowodować nieprawidłowe działanie urządzenia.
• Do zdjęcia przezroczystej ramki z przyciskami należy używać narzędzia zgodnie z instrukcją i wyłącznie w zakresie czynności montażowych.
• Zakres temperatury pracy wynosi od -5°C do +45°C, a dopuszczalna wilgotność względna 5% do 93% bez kondensacji.
• Produkt należy eksploatować wyłącznie zgodnie z dokumentacją dla funkcji KNX; urządzenie obsługuje także tryb PL-Link, dla którego obowiązuje odrębna dokumentacja.
