5WG1223-2AB34 UP 223/34 Przycisk wielofunkcyjny, potrójny, z sygnalizacją statusu przez diodę LED, kontrolą scen i czujnikiem temperatury, metaliczne aluminium

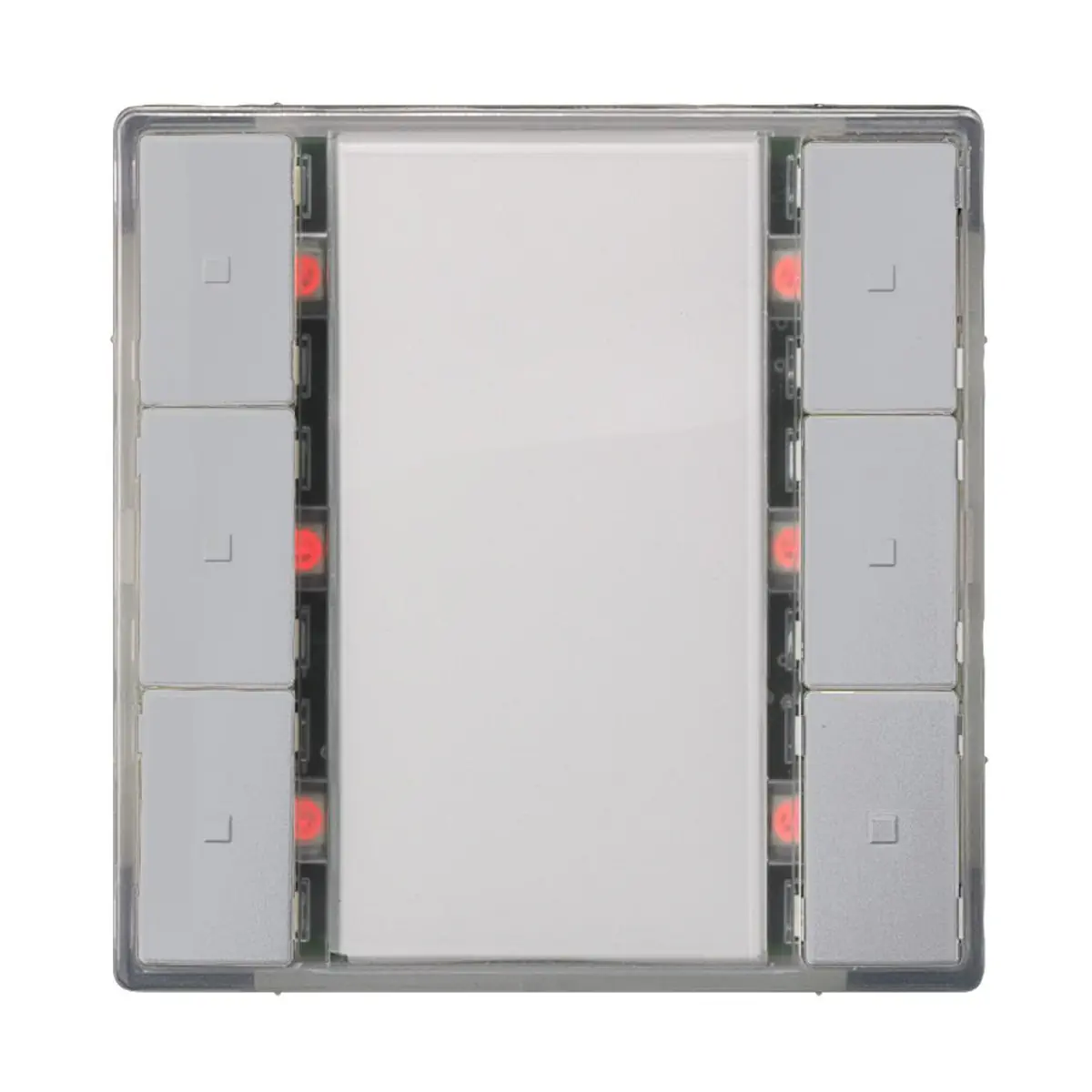

5WG1223-2AB34 (UP 223/34) to potrójny przycisk KNX w standardzie i-system, w wykończeniu aluminum metallic, przeznaczony do rozbudowanego sterowania funkcjami automatyki w pomieszczeniu. Urządzenie ma trzy pary klawiszy (łącznie 6 pól przycisków) z poziomą obsługą, status LED dla każdego przycisku, kontroler scen oraz zintegrowany czujnik temperatury pomieszczenia. Dzięki szerokiemu zakresowi funkcji (przełączanie, ściemnianie, sterowanie osłonami/ochroną przeciwsłoneczną, wartości 8-bit/16-bit, wartości procentowe, wymuszenia) oraz możliwości definiowania akcji dodatkowych po opóźnieniu czasowym lub długim naciśnięciu, przycisk sprawdza się jako uniwersalny panel sterujący KNX. Montaż odbywa się przez zatrzaśnięcie na sprzęgu magistralnym UP 117 (BTM) – element zamawiany osobno.

Najważniejsze cechy

• Producent / numer katalogowy: 5WG1223-2AB34
• Model: UP 223/34
• Typ: przycisk KNX, potrójny (pushbutton)
• System: i-system
• Kolor/wykończenie: aluminum metallic
• Układ klawiszy: 3 pary przycisków (6 pól)
• Obsługa: pozioma (horizontal operation)
• Sygnalizacja: 1 status LED na każdy przycisk
• Światło orientacyjne: osobna dioda LED
• Kontroler scen: zintegrowany 8-bit (przywołanie i zapis)
• Czujnik: zintegrowany czujnik temperatury pomieszczenia
• Pole opisowe: szerokie pole do etykietowania
• Montaż: zatrzask na UP 117 bus coupling unit (BTM) – wymagany, zamawiany osobno

Funkcje na każdy przycisk (pojedyncze pole)

• Tryby sterowania: przełączanie (toggle), włącz, wyłącz, włącz/wyłącz na zboczu narastającym lub opadającym
• Ściemnianie 1-przyciskowe
• Sterowanie ochroną przeciwsłoneczną 1-przyciskowe
• Sterowanie scenami: 1-bit oraz 8-bit
• Wysyłanie wartości: 8-bit, wartość procentowa, 16-bit, wartość temperatury, wartość jasności
• Sterowanie wymuszone: forced control

Funkcje dodatkowe na każdy przycisk

• Funkcja dodatkowa zależna od funkcji głównej, wykonywana:
  • po opóźnieniu czasowym konfigurowalnym w zakresie 100 ms…655 s, lub
  • alternatywnie po długim naciśnięciu (dla wybranych ustawień).
• Możliwe akcje dodatkowe (zależnie od funkcji głównej): włącz, wyłącz, 8-bit, procent, 16-bit, temperatura, jasność, przywołaj/zapisz scenę 1-bit (1 lub 2), przywołaj scenę 8-bit, wymuś ON, wymuś OFF, dezaktywuj wymuszenie.

Funkcje na parę przycisków (2-przyciskowe)

• Ściemnianie 2-przyciskowe z telegramem STOP
• Sterowanie ochroną przeciwsłoneczną 2-przyciskowe
• Wartości zmienne: zmienna wartość 8-bit oraz zmienna wartość procentowa
• Sterowanie scenami: 1-bit oraz 8-bit
• Sterowanie wymuszone: forced control

Blokady (blocking)

• Blokada wybieralna dla każdego przycisku
• Zachowanie przy blokadzie konfigurowalne dla każdego przycisku w zależności od wartości obiektu blokady

Kontroler scen 8-bit

• Zintegrowany kontroler scen 8-bit do przywoływania i zapisu scen dla maks. 8 kanałów scen
• Numeracja scen: przypisanie do 8 numerów scen 8-bit (1…64) na kanał scen
• Funkcja na kanał scen (wybieralna): przełączanie, sterowanie ochroną przeciwsłoneczną, sterowanie wymuszone, wartość 8-bit, wartość 16-bit
• Sceny konfigurowane i zapisywane przez użytkownika w kontrolerze scen
• Trwałość zapisanych wartości: możliwe do odczytu nawet przy zaniku zasilania magistrali lub po zmianie konfiguracji urządzenia w ETS

Czujnik temperatury pomieszczenia

• Zintegrowany czujnik temperatury
• Korygowanie wskazania: konfigurowalny offset do uwzględnienia warunków lokalnych
• Wysyłanie wartości temperatury: cykliczne lub przy zmianie o wartość konfigurowalną

Diody LED: status i orientacyjna

• Status LED na każdy przycisk
• Jasność wszystkich diod statusu: konfigurowalna lub sterowana obiektem
• Opcjonalne krótkie, cykliczne miganie, gdy LED jest wyłączona
• Tryby pracy status LED (wybieralne):
  • LED stale wyłączona / stale włączona
  • LED sygnalizuje obsługę użytkownika
  • LED sygnalizuje długie naciśnięcie
  • LED ON/OFF/miganie (wolno/średnio/szybko) zależnie od wartości binarnej (0/1)
  • LED ON/OFF/miganie (wolno/średnio/szybko) zależnie od wartości analogowej (8-bit, %, 16-bit, temperatura, jasność)

Dioda orientacyjna LED:

• Jasność diody orientacyjnej: konfigurowalna lub sterowana obiektem
• Opcjonalne krótkie, cykliczne miganie, gdy dioda jest wyłączona

Montaż

• Przycisk jest przeznaczony do zatrzaśnięcia na sprzęgu magistralnym UP 117 (BTM).
• UP 117 BTM jest elementem zamawianym osobno (separately specified).

Podsumowanie

5WG1223-2AB34 (UP 223/34) to rozbudowany, potrójny przycisk KNX i-system w wykończeniu aluminum metallic z 3 parami klawiszy, status LED dla każdego przycisku, LED orientacyjną, szerokim polem opisowym, zintegrowanym czujnikiem temperatury oraz 8-bitowym kontrolerem scen z możliwością zapisu i przywołania. Bogaty zestaw funkcji pojedynczych i 2-przyciskowych (w tym ściemnianie, ochrona przeciwsłoneczna, wartości 8/16-bit, % i wymuszenia), blokady oraz akcje dodatkowe z opóźnieniem 100 ms…655 s czynią z niego uniwersalne rozwiązanie do sterowania automatyką pomieszczeń w systemie KNX.
