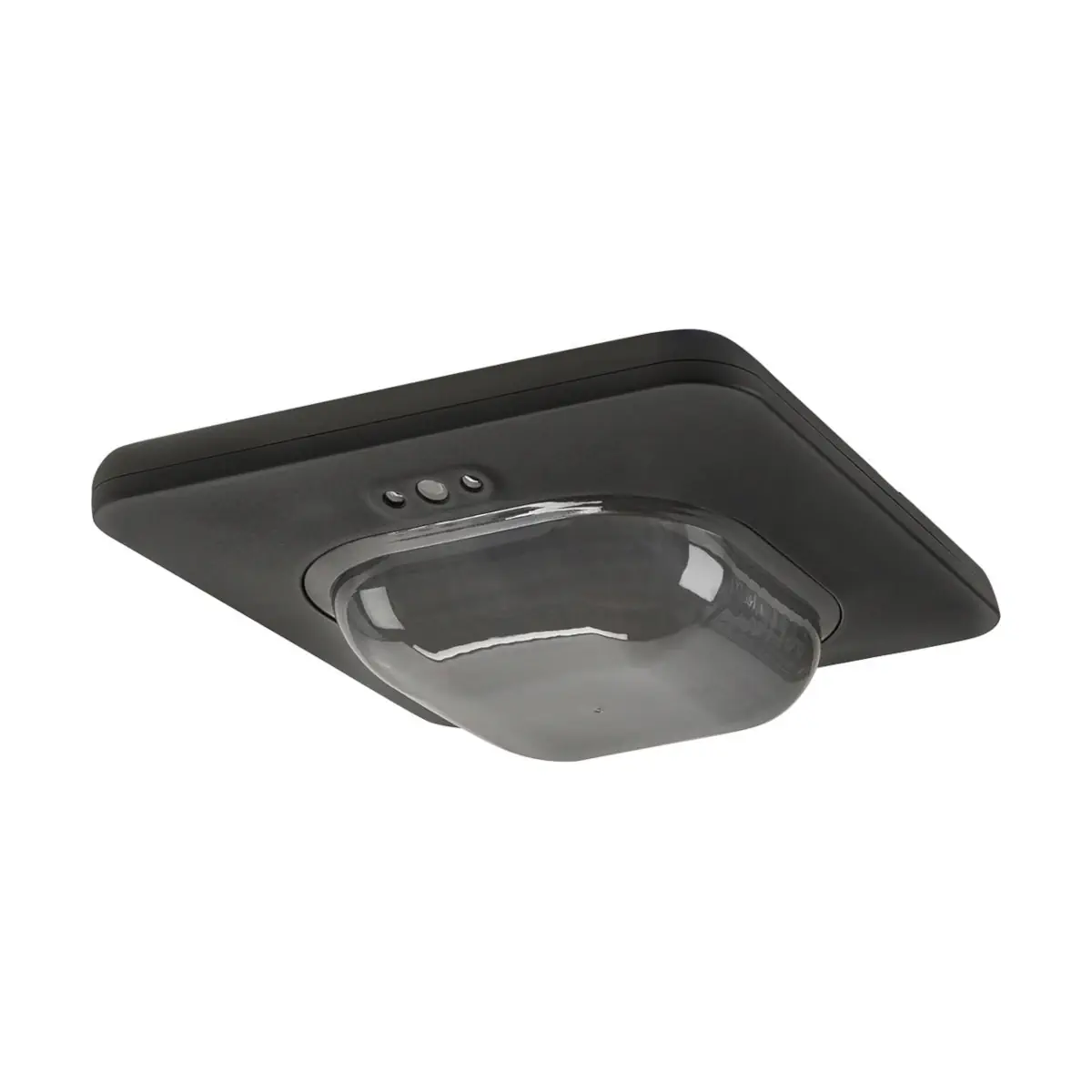

5WG1258-2DB33 UP 258D33 Czujnik obecności WIDE czarny

UP 258D33 to sufitowy czujnik obecności KNX z serii GAMMA instabus, przeznaczony do automatyzacji oświetlenia i funkcji HVAC w pomieszczeniach. Urządzenie wykorzystuje 4 czujniki PIR (pasywna podczerwień), oferując maks. 64 m² dla wykrywania obecności oraz do 400 m² dla wykrywania ruchu. Model ten posiada zintegrowany czujnik jasności (pomiar światła mieszanego) oraz czujnik temperatury NTC, a konfiguracja i logika pracy realizowane są w ETS. Dodatkowo czujnik ma wbudowany odbiornik podczerwieni do zdalnego sterowania (pilot IR jako akcesorium).

Najważniejsze cechy

• Producent: Siemens
• Model: UP 258D33
• Numer artykułu: 5WG1258-2DB33
• System/komunikacja: KNX, medium TP1-256 (KNX PL-Link: Tak)
• Wykrywanie: PIR (4 czujniki), 360° poziomo, ok. 150° pionowo
• Zasięg: do 64 m² (obecność) / do 400 m² (ruch)
• Regulacja zasięgu PIR: 7-stopniowa (z tyłu czujnika)
• Czujnik jasności: pomiar światła mieszanego, 1…1000 lx (kąt otwarcia 60°)
• Czujnik temperatury: NTC, 0…50°C (typowa dokładność: 23°C: ±1,0 K; 5–30°C: ±1,2 K)
• Zintegrowany odbiornik IR: do zdalnego sterowania (np. sceny, oświetlenie, osłony przeciwsłoneczne)
• Stopień ochrony: IP54
• Kolor: czarny (podobny do RAL 9005)

Zastosowanie

Siemens UP 258D33 przeznaczony jest do montażu sufitowego i pracy w instalacjach stacjonarnych. Służy do wykrywania obecności/ruchu oraz do sterowania funkcjami budynkowymi przez KNX, w szczególności:

• automatyka oświetlenia (przełączanie oraz regulacja stałego natężenia oświetlenia),
• funkcje HVAC realizowane w logice KNX w oparciu o wykrycie obecności oraz pomiar temperatury,
• zastosowanie jako czujnik pojedynczy lub w układzie master/slave dla większych obszarów.

Funkcje (konfiguracja w ETS)

Sterowanie oświetleniem

• Zintegrowana regulacja stałego natężenia światła dla głównej grupy oświetleniowej oraz maksymalnie czterech podgrup, z automatyczną kalibracją.
• Zintegrowany 2-punktowy regulator oświetlenia (przełączający) – w trybie automatycznym: włączenie po spadku poniżej dolnego progu jasności i wyłączenie po przekroczeniu górnego progu.
• Kalibracja pomiaru jasności możliwa przez KNX (różne metody kalibracji w zależności od warunków instalacji).

Logika i wyjścia sterujące

• Trzy niezależne wyjścia sterujące, każde z 4 akcjami wykrywania obecności.
• Regulowana czułość oraz możliwość sektorizacji (czujniki PIR mogą być wyłączane indywidualnie w celu ograniczenia obszaru detekcji).
• Komparator, kalkulator oraz monitorowanie progów dostępne jako funkcje aplikacyjne.

Odbiornik podczerwieni (IR)

• Wbudowany odbiornik IR umożliwia zdalne sterowanie (m.in. oświetleniem i osłonami przeciwsłonecznymi) oraz zapisywanie/przywoływanie scen.
• Adres fizyczny może być również programowany pilotem IR.

Montaż

• Montaż sufitowy w puszce podtynkowej o średnicy 60 mm, w obudowie do montażu natynkowego (akcesorium) lub na płycie montażowej do puszek 4 x 4 (akcesorium).
• Optymalna wysokość montażu: 3 m. Przy montażu powyżej 3 m zalecane jest testowanie konfiguracji; czujnik musi być skalibrowany.
• Czujnik posiada przycisk programowania ułatwiający programowanie bez demontażu.

Podłączenie i uruchomienie (KNX)

• Zasilanie z magistrali KNX: 24 V DC (21…30 V DC)
• Prąd magistrali KNX: ok. 12,5 mA
• Strata mocy KNX (zużycie wewnętrzne): ok. 0,28 W
• Po podłączeniu do napięcia magistrali czujnik inicjalizuje się do 40 s (w tym czasie nie wykrywa ruchu i nie wysyła telegramów).
• Tryb adresowania: krótkie naciśnięcie przycisku programowania (< 2 s) – aktywacja/dezaktywacja (sygnalizacja diodą LED programowania).
• Reset do ustawień fabrycznych: przytrzymanie przycisku programowania > 20 s (sygnalizacja równomiernym miganiem diody LED programowania przez 8 s).

Dane techniczne

• Technologia detekcji: PIR (4 czujniki)
• Obszar wykrywania: poziomo 360°, pionowo ok. 150°
• Maks. zasięg: do 64 m² (obecność) / do 400 m² (ruch)
• Pomiar jasności: 1…1000 lx, pomiar światła mieszanego
• Pomiar temperatury: 0…50°C, NTC
• Typowa dokładność temperatury: 23°C: ±1,0 K; 5–30°C: ±1,2 K
• Stopień ochrony: IP54
• Temperatura otoczenia (praca): -25°C…+50°C
• Temperatura przechowywania: -20°C…+70°C
• Temperatura transportu: -25°C…+70°C
• Wilgotność względna (bez kondensacji): 5% r.F. do 95% r.F.
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Kategoria przepięcia (IEC 60664-1): III
• Bezpieczeństwo elektryczne (magistrala): SELV DC 24 V
• Materiał obudowy: tworzywo sztuczne
• Wymiary: 120 x 120 mm (front), 134,5 mm (szerokość całkowita), głębokość 40,9 mm
• Masa: 124 g
• Obciążenie ogniowe: ok. 4 MJ
• Współczynnik awaryjności (40°C): 460 fit
• Znak zatwierdzenia KNX: Tak
• Oznakowanie CE: Tak

Akcesoria (opcjonalne)

• AP 258E11 – obudowa do montażu natynkowego typu B (5WG1258-7EB11)
• S 255/11 – pilot zdalnego sterowania na podczerwień (5WG1255-7AB11)
• S 258/12 – płyta montażowa (5WG1258-8AB12)

Podsumowanie

Siemens UP 258D33 (5WG1258-2DB33) to czarny, sufitowy czujnik obecności KNX o szerokim zasięgu detekcji, z pomiarami jasności (1…1000 lx) i temperatury (0…50°C), rozbudowanymi funkcjami sterowania oświetleniem w ETS oraz odpornością IP54. Dzięki regulacji zasięgu PIR, możliwości sektorizacji i wbudowanemu odbiornikowi IR sprawdza się w nowoczesnych instalacjach automatyki budynkowej, gdzie liczy się precyzja detekcji i elastyczna konfiguracja w KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt UP 258D33 posiada oznakowanie CE.
• Produkt posiada znak zatwierdzenia KNX.
• Urządzenie jest zasilane z magistrali KNX napięciem SELV DC 24 V (21...30 V DC). Podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Montaż, podłączenie i uruchomienie urządzenia mogą wykonywać wyłącznie wykwalifikowani specjaliści, zgodnie z obowiązującymi przepisami, normami i wytycznymi dla instalacji elektrycznych.
• Nie otwierać obudowy urządzenia.
• Model UP 258D33 jest przeznaczony do instalacji stacjonarnych wewnątrz pomieszczeń i w suchych miejscach. Dzięki stopniowi ochrony IP54 może być również instalowany w miejscach zewnętrznych chronionych przed warunkami atmosferycznymi.
• Urządzenie należy montować wyłącznie na suficie, zgodnie z zalecanym sposobem montażu producenta.
• Należy przestrzegać dopuszczalnych warunków pracy: temperatura otoczenia od -25 °C do +50 °C, wilgotność względna od 5% do 95% bez kondensacji.
• Nie instalować urządzenia w miejscach narażonych na bezpośrednie działanie promieni słonecznych, w pobliżu źródeł ciepła, prądów powietrza, wibracji lub ruchów konstrukcji.
• Bariery takie jak ściany, szyby, przegrody, rośliny, półki lub zawieszone lampy mogą ograniczać obszar wykrywania. Urządzenie wymaga bezpośredniej widoczności wykrywanych osób.
• Gwałtowne zmiany temperatury, praca grzejników, wentylatorów, przełączanie lamp w pobliżu czujnika oraz ruchome obiekty mogą powodować niezamierzone przełączenia lub pogorszenie skuteczności wykrywania.
• Urządzenie czyścić wyłącznie suchą lub lekko wilgotną ściereczką. Nie stosować detergentów ani środków dezynfekujących, ponieważ mogą uszkodzić produkt.
• Po podłączeniu do napięcia magistrali urządzenie wymaga inicjalizacji trwającej do 40 sekund. W tym czasie ruch nie jest wykrywany i nie są wysyłane telegramy.
• Naciśnięcie przycisku programowania przez ponad 20 sekund przywraca ustawienia fabryczne i usuwa wszystkie ustawienia konfiguracyjne.

Pliki do pobrania:
UP 258D33 Karta katalogowa
