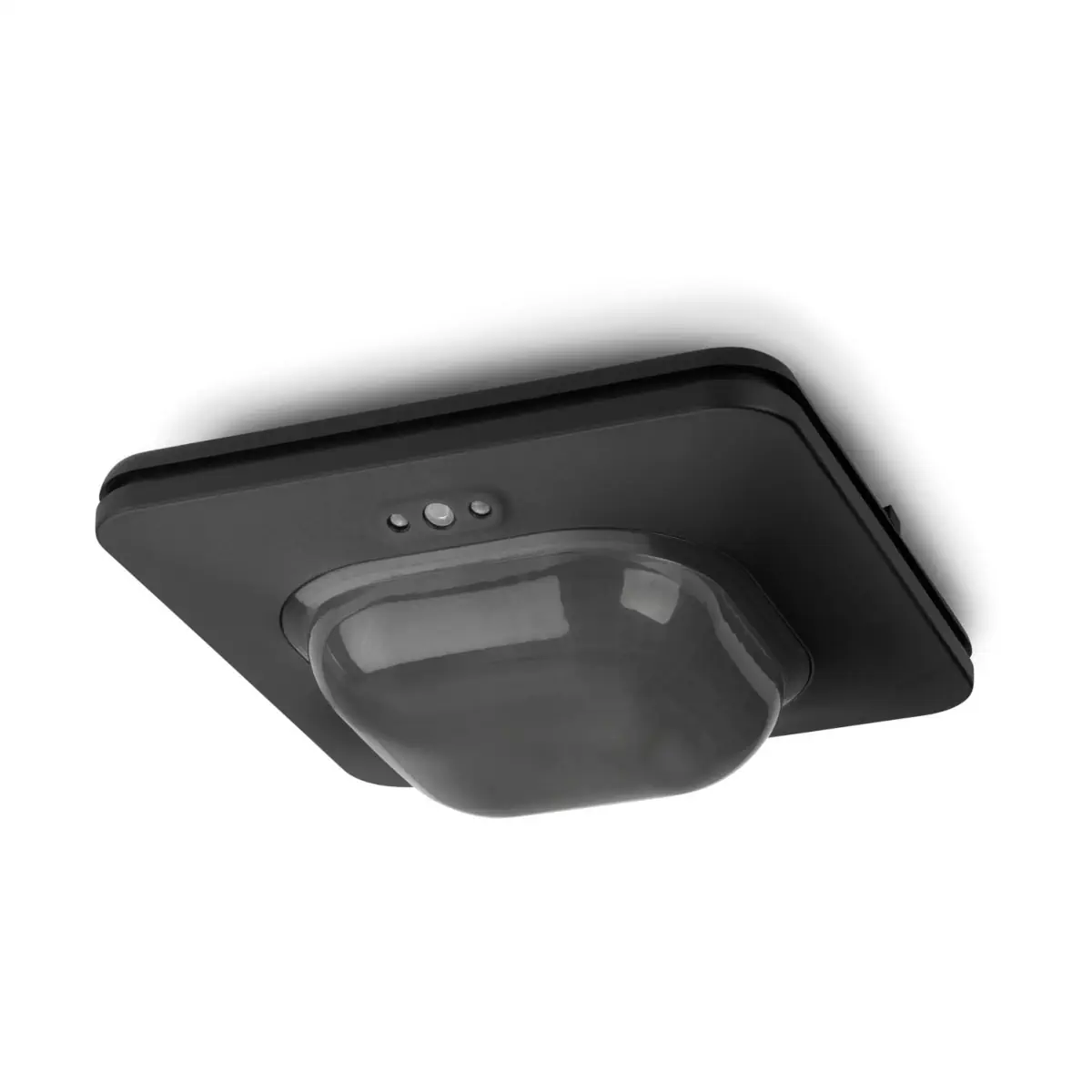

5WG1258-2DB53 UP 258D53 Czujnik obecności WIDE multi czarny

UP 258D53 to sufitowy czujnik obecności KNX (GAMMA instabus) WIDE multi, przeznaczony do automatyki oświetlenia oraz funkcji HVAC. Urządzenie łączy detekcję PIR (obecność do 64 m², ruch do 400 m²) z pomiarem jasności, temperatury, wilgotności oraz CO2, dzięki czemu może sterować nie tylko oświetleniem, ale też wentylacją i ogrzewaniem. Montaż przewidziano na suficie: w puszce podtynkowej Ø 60 mm, w opcjonalnej obudowie natynkowej lub na płycie montażowej do puszek 4 × 4. Zintegrowany odbiornik IR umożliwia zdalne sterowanie (pilot jako akcesorium).

Najważniejsze cechy

• Producent: Siemens
• Model: UP 258D53 (WIDE multi)
• Numer artykułu: 5WG1258-2DB53
• Komunikacja: KNX, medium TP1-256 (KNX PL-Link: Tak)
• Detekcja: PIR (pasywna podczerwień), 4 czujniki
• Obszar wykrywania: do 64 m² (obecność) / do 400 m² (ruch)
• Regulacja detekcji: 7-stopniowa regulacja zasięgu PIR, regulowana czułość i sektorizacja
• Pomiary: jasność, temperatura, wilgotność względna, CO2
• Odbiornik podczerwieni (IR): zintegrowany (pilot IR jako akcesorium)
• Zintegrowana regulacja stałego natężenia światła: 1 główna grupa + do 4 podgrup, z automatyczną kalibracją
• Zintegrowany regulator oświetlenia 2-punktowy (przełączający)
• Regulatory HVAC: temperatura, wilgotność, jakość powietrza (CO2) + obliczanie punktu rosy
• Wyjścia sterujące: 3 niezależne, każde z 4 akcjami wykrywania obecności
• Tryb pracy: czujnik pojedynczy lub układ master/slave dla większych obszarów
• Funkcje logiczne: komparator, kalkulator, monitorowanie progów
• Stopień ochrony: IP20

Zastosowanie

Siemens UP 258D53 jest przeznaczony do instalacji sufitowych w systemach KNX, gdzie wymagane jest jednoczesne wykrywanie obecności/ruchu oraz pomiar parametrów środowiskowych. Może realizować m.in.:

• automatyczne sterowanie oświetleniem w funkcji obecności i jasności,
• stałą regulację natężenia światła (dla głównej grupy i do 4 podgrup),
• funkcje HVAC na podstawie temperatury, wilgotności oraz CO2,
• pracę jako element master lub slave w większych strefach detekcji.

Funkcje i działanie (ETS)

Detekcja PIR – regulacja zasięgu, czułości i sektorizacja

• Czujnik wykorzystuje 4 elementy PIR i umożliwia 7-stopniową regulację zasięgu (z tyłu urządzenia).
• Sektorizacja może być realizowana poprzez indywidualne wyłączanie czujników PIR, aby ukierunkowanie ograniczyć obszar detekcji.
• Czułość można ustawić na wysoką, niską lub automatyczną.

Regulacja oświetlenia

• Regulator 2-punktowy (przełączający): w trybie automatycznym oświetlenie włącza się po spadku jasności poniżej dolnej granicy i wyłącza po przekroczeniu górnej granicy (granice ustawiane parametrami lub obiektami komunikacyjnymi).
• Stała regulacja natężenia światła: sterowanie główną grupą oświetleniową i maksymalnie czterema podgrupami (z automatyczną kalibracją); wszystkie grupy mogą być ściemniane do tej samej wartości zadanej (np. 500 lx).
• Kalibracja pomiaru jasności: możliwa poprzez KNX (różne metody kalibracji w zależności od warunków oświetlenia).

HVAC: pomiary, regulatory i punkt rosy

• Zintegrowane czujniki dostarczają wartości temperatury, wilgotności względnej i CO2, które mogą być wykorzystywane przez regulator HVAC oraz przekazywane do urządzeń na magistrali.
• Regulacja temperatury: obsługa algorytmów regulacji (m.in. 2-punktowa oraz PI).
• Regulacja wilgotności i jakości powietrza: może działać jako przełącznik progowy lub regulator PI; wyjście sygnału sterującego może być przełączalne (1-bit) lub ciągłe (8-bit).
• Obliczanie punktu rosy: czujnik oblicza temperaturę punktu rosy i udostępnia ją przez obiekt.

Odbiornik IR

• Wbudowany odbiornik IR umożliwia zdalne sterowanie (m.in. oświetleniem i osłonami przeciwsłonecznymi), a także zapisywanie i przywoływanie scen.
• Adres fizyczny może być programowany również z użyciem pilota IR.

Podłączenie i uruchomienie

• Zasilanie z magistrali KNX: 24 V DC (21…30 V DC), SELV.
• Przycisk programowania: ułatwia programowanie bez konieczności demontażu.
• Inicjalizacja po podaniu napięcia magistrali: do 40 s (w tym czasie nie jest wykrywany ruch i nie są wysyłane telegramy).
• Stan dostawy: możliwe testowanie bez programowania; zielona dioda LED świeci podczas wykrywania ruchu.

Montaż

• Miejsce montażu: sufit.
• Opcje montażu: puszka podtynkowa Ø 60 mm, obudowa do montażu natynkowego (akcesorium) lub płyta montażowa do puszek 4 × 4 (akcesorium).
• Optymalna wysokość montażu (PIR): 3 m.
• Kąty detekcji (PIR): poziomo 360°, pionowo ok. 150°.

Akcesoria (opcjonalnie)

• AP 258E11 – obudowa do montażu natynkowego typu B, 5WG1258-7EB11
• S 255/11 – pilot zdalnego sterowania na podczerwień, 5WG1255-7AB11
• S 258/12 – płyta montażowa, 5WG1258-8AB12

Dane techniczne (UP 258D53)

• Napięcie magistrali KNX: 24 V DC (21…30 V DC)
• Prąd magistrali KNX: ok. 30 mA
• Strata mocy KNX (zużycie wewnętrzne): ok. 0,4 W
• Pomiar jasności: światło mieszane, 1…1000 lx
• Pomiar temperatury: 0…50 °C; typowa dokładność: 23°C ±0,6 K, 5–30°C ±0,8 K
• Pomiar wilgotności: 0…100% r.h.; typowa dokładność: ±4% r.h. (23°C/50% r.h.), ±6% r.h. (5–30°C i 20–80% r.h.)
• Pomiar CO2: 400…10000 ppm; typowa dokładność (25°C, 1013 mbar): ±(100 ppm + 5% wartości mierzonej)
• Stopień ochrony: IP20
• Temperatura otoczenia (praca): -5…+45 °C
• Wilgotność (bez kondensacji): 5…95% r.h.
• Materiał obudowy: tworzywo sztuczne
• Kolor: czarny (podobny do RAL 9005)
• Masa: ok. 129 g
• Wymiary: 120 × 120 mm; głębokość ok. 40,9 mm; wymiar maks. ok. 134,5 mm
• Certyfikacja: zatwierdzenie KNX – tak; oznakowanie CE – tak

Wersja ETS / program aplikacyjny

• ETS: ETS 5 lub nowsza
• Program aplikacyjny: 5WG1258-2DB53 WIDEMulti: 9A1201 lub nowszy

Podsumowanie

Siemens UP 258D53 (5WG1258-2DB53) to czujnik obecności KNX klasy „WIDE multi”, łączący szeroką detekcję PIR z pomiarami jasności, temperatury, wilgotności i CO2. Zintegrowane funkcje ETS (stała regulacja natężenia światła, regulator 2-punktowy, logika progowa oraz funkcje HVAC z obliczaniem punktu rosy) czynią go kompletnym elementem automatyki pomieszczeń w systemach oświetleniowych i HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Produkt posiada znak dopuszczenia KNX.
• Urządzenie jest przeznaczone do instalacji stałych wewnątrz budynków, w suchych miejscach.
• Stopień ochrony IP20. Produkt nie jest przeznaczony do montażu na zewnątrz ani w miejscach narażonych na bezpośrednie działanie wilgoci.
• Montaż i uruchomienie powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami i normami krajowymi dla instalacji elektrycznych.
• Urządzenie zasilane z magistrali KNX 24 V DC, typowo SELV. Podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Nie otwierać obudowy urządzenia. Otwieranie obudowy może spowodować uszkodzenie produktu i zagrożenie dla bezpieczeństwa użytkownika.
• Urządzenie z wbudowanym czujnikiem CO2 nie nadaje się do zastosowań bezpieczeństwa, takich jak detekcja gazu lub dymu.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -5 °C do +45 °C, wilgotność względna 5% do 95% bez kondensacji.
• Podczas transportu i przechowywania należy przestrzegać dopuszczalnych zakresów temperatury: przechowywanie od -20 °C do +70 °C, transport od -25 °C do +70 °C.
• Urządzenie należy montować na suficie, zgodnie z przewidzianym sposobem instalacji producenta.
• Nie montować urządzenia w pobliżu źródeł ciepła, przeciągów ani w miejscach narażonych na bezpośrednie nasłonecznienie, ponieważ może to zakłócać pomiar temperatury, wilgotności i CO2 oraz działanie detekcji.
• Puszka instalacyjna lub przepust powinny być uszczelnione, aby zapobiec przepływom powietrza powodującym błędne wskazania czujników.
• Należy unikać montażu w miejscach narażonych na drgania, ruch podłoża lub inne czynniki zakłócające pracę czujnika.
• Na działanie detekcji ruchu mogą wpływać czynniki zakłócające, takie jak szybkie zmiany temperatury, włączające się lampy, poruszające się maszyny, zwierzęta, przeszkody terenowe, ścianki działowe, rośliny, regały oraz oprawy oświetleniowe powodujące zacienienie pola detekcji.
• Osoby znajdujące się za ścianami, szkłem lub innymi przeszkodami nie są wykrywane. Bariery mogą ograniczać obszar detekcji.
• Przy montażu na suficie klimatycznym należy zachować minimalny odstęp od aktywowanego panelu 60 cm dla trybu chłodzenia i grzania.
• Po podłączeniu do napięcia magistrali czujnik wymaga czasu inicjalizacji do 40 sekund. W tym czasie nie wykrywa ruchu i nie wysyła telegramów.
• Czyszczenie wykonywać wyłącznie suchą lub lekko wilgotną ściereczką. Nie stosować detergentów ani środków dezynfekujących, ponieważ mogą uszkodzić urządzenie.
• Zmiany lub modyfikacje niezatwierdzone przez producenta mogą spowodować utratę prawa do użytkowania urządzenia.
