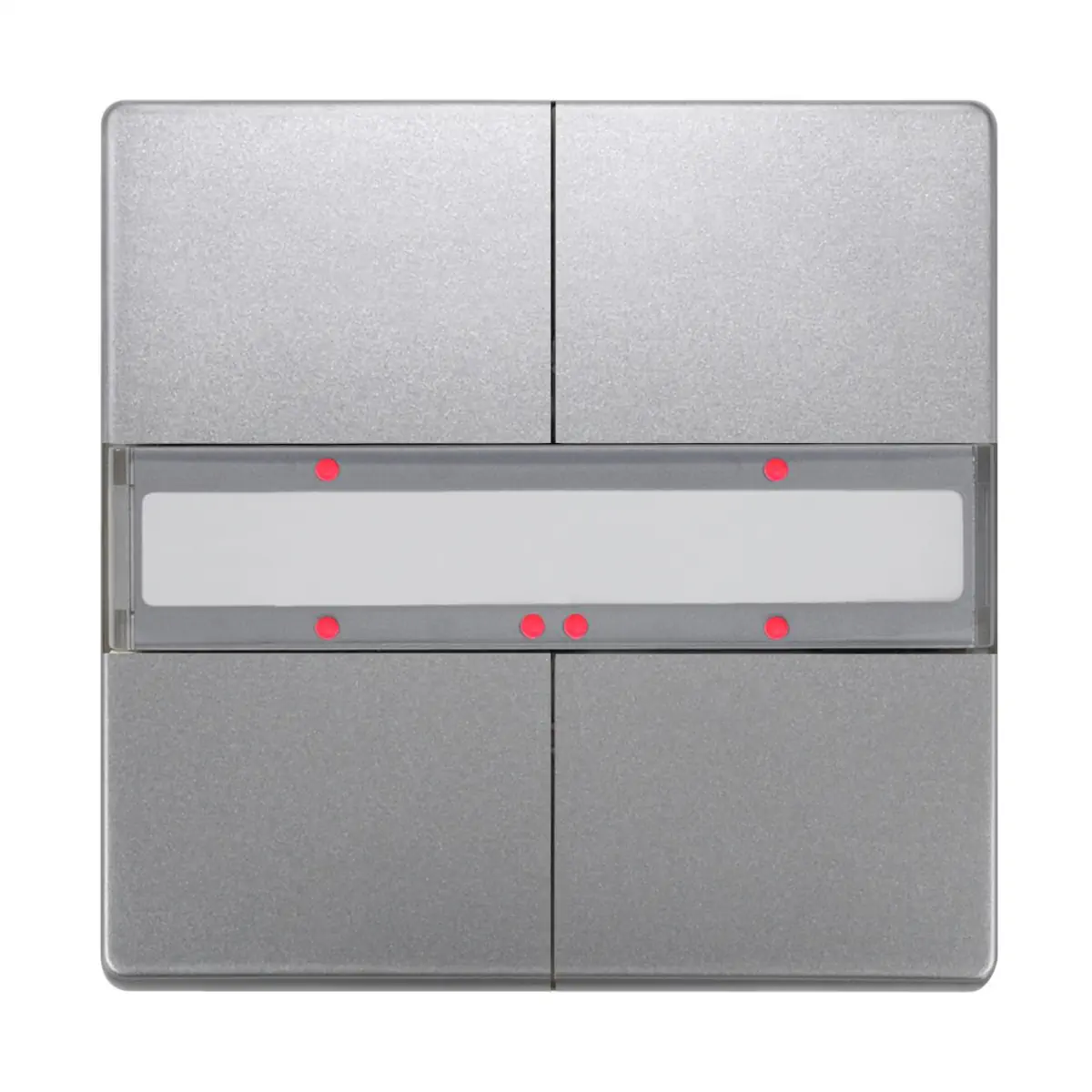

5WG1286-2DB43 UP 286/43 Przycisk wielofunkcyjny, podwójny, z sygnalizacją statusu LED, metaliczna platyna

UP 286/43 (5WG1286-2DB43) to podwójny łącznik ścienny KNX z serii GAMMA instabus w stylistyce DELTA style, przeznaczony do sterowania funkcjami instalacji (m.in. oświetlenie, ściemnianie, rolety/żaluzje, sceny) z poziomu przycisków. Wersja /43 jest wykonana w kolorze platinum metallic i posiada 1 diodę orientacyjną oraz 1 diodę statusu na każdy przycisk. Urządzenie montuje się na sprzęgaczu magistralnym (BTM) UP 117 z ramką wzorniczą DELTA style (elementy zamawiane oddzielnie).

Najważniejsze cechy

• Producent: Siemens
• Seria / system: GAMMA instabus / KNX
• Model: UP 286/43
• Numer katalogowy: 5WG1286-2DB43
• Wykonanie: DELTA style, platinum metallic
• Wersja przycisków: 2 pionowo ułożone pary przycisków (łącznie 4 przyciski)
• Pole opisowe: w środkowej części między przyciskami (z przezroczystą osłoną etykiety)
• Diody LED: 1 dioda orientacyjna + 1 czerwona dioda statusu na każdy przycisk + 1 czerwona dioda programowania
• Zasilanie: z magistrali KNX poprzez BTM UP 117 (SELV DC 24 V)
• Pobór prądu z KNX: 8 mA
• Połączenie z BTM: 10-pinowe złącze (BTI)
• Trwałość: > 20000 operacji przełączania na przycisk
• Stopień ochrony: IP20

Zastosowanie

UP 286/43 służy jako wielofunkcyjny łącznik magistralny w instalacjach KNX. Przyciski mogą pracować jako pojedyncze lub jako pary (góra/dół), np. do sterowania oświetleniem, ściemnianiem lub osłonami okiennymi. Konfiguracja funkcji odbywa się w ETS (parametry i adresy są przypisywane i wgrywane do urządzenia).

Funkcje i działanie

Funkcje przycisków (konfigurowalne)

Każdy przycisk może zostać przypisany do jednej z funkcji (w zależności od projektu w ETS), m.in.:

• Przełączanie (załącz/wyłącz/przełącz)
• Funkcja dzwonka
• Ściemnianie (pojedynczym przyciskiem)
• Sterowanie osłonami (żaluzje/rolety; pojedynczym przyciskiem)
• Sterowanie scenami 1-bit (scena 1 lub 2: wywołaj/zapisz)
• Sterowanie scenami / efektami 8-bit (wywołaj, wywołaj/zapisz)
• Wysyłanie wartości (8-bit, procent)
• Wysyłanie wartości (16-bit: temperatura, jasność)
• Wymuszenie

Dla przycisków skonfigurowanych jako para dostępne są m.in.:

• Ściemnianie dwoma przyciskami (z telegramem STOP)
• Sterowanie osłonami dwoma przyciskami (żaluzje/rolety)
• Wysyłanie zmiennej wartości (procent)
• Wysyłanie zmiennej wartości (8-bit)
• Sterowanie scenami 1-bit (sceny 1 i 2: wywołaj/zapisz)
• Sterowanie scenami / efektami 8-bit (wywołaj/zapisz)
• Wymuszenie

Dodatkowa funkcja po czasie lub przy długim naciśnięciu

W zależności od wybranej funkcji głównej, możliwe jest wykonanie kolejnej funkcji dodatkowo po opóźnieniu (konfigurowalnym od 100 ms do 655 s) lub alternatywnie przy dłuższym naciśnięciu.

Diody LED: orientacyjna i statusu

Dioda orientacyjna oraz diody statusu mogą pracować m.in. w trybie:

• LED stale wyłączona lub stale włączona
• Sygnalizacja obsługi przez użytkownika
• Sygnalizacja długiego naciśnięcia
• Sterowanie obiektem binarnym (dla stanu 0/1: włącz/wyłącz lub miganie 0,3 Hz / 1 Hz / 5 Hz)
• Sterowanie obiektem analogowym (8-bit 0…255, procent, 16-bit 0…65535, temperatura 0…40°C, jasność 0…2000 lux) – do 3 zakresów wartości (włącz/wyłącz lub miganie 0,3 Hz / 1 Hz / 5 Hz)

• Jasność diody orientacyjnej jest konfigurowalna i może być sterowana obiektem (np. tryb nocny).
• Jasność diod statusu jest konfigurowalna wspólnie dla wszystkich diod statusu i może być wpływana obiektem (np. tryb nocny).
• Przy wyłączonej diodzie statusu możliwe jest skonfigurowanie krótkiego, cyklicznego błysku ułatwiającego odnalezienie łącznika w ciemności.

Ustawienia fabryczne

• Fabrycznie wszystkie pary przycisków są skonfigurowane jako funkcja „budowlana” dla przełączania: górne przyciski = ON, dolne przyciski = OFF.
• Program aplikacyjny jest wgrany fabrycznie; parametry i adresy są przypisywane w ETS.

Uruchomienie (adresowanie KNX)

• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 0,5 s) – sygnalizowane diodą programowania.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s) – sygnalizowane równomiernym miganiem diody programowania.

Podłączenie i komunikacja

• Zasilanie: napięcie magistrali KNX dostarczane przez BTM UP 117 (SELV DC 24 V).
• Interfejs do BTM: 10-pinowe złącze (BTI) do połączenia z UP 117.
• Rama i BTM: ramka DELTA style oraz sprzęgacz UP 117 nie są częścią zestawu i muszą być dobrane osobno.

Dane techniczne

• Prąd magistrali KNX: 8 mA
• Stopień ochrony: IP20
• Klasa ochronności: III (wg IEC 61140)
• Kategoria przepięciowa: III (wg IEC 60664-1)
• Stopień zanieczyszczenia: 2 (wg IEC 60664-1)
• Warunki klimatyczne: wg EN 50090-2-2
• Temperatura otoczenia (praca): -5…+45°C
• Temperatura otoczenia (transport/magazyn): -25…+70°C
• Wilgotność (bez kondensacji): 5%…93%
• Obudowa: tworzywo sztuczne
• Wymiary (D x S x G): 68 x 68 x 24 mm (z uwzględnieniem sprężyny)
• Masa: ok. 55 g

Montaż

• Łącznik nasuwa się wraz z ramką DELTA style na BTM UP 117 i dociska do pewnego połączenia.
• Połączenie elektryczne z BTM realizowane jest przez interfejs BTI (na BTM i na module łącznika).
• Do trwałego przykręcenia modułu stosuje się dostarczone wkręty montażowe (wymaga zdjęcia klawiszy).

Podsumowanie

Siemens UP 286/43 (5WG1286-2DB43) to elegancki, podwójny łącznik KNX w stylistyce DELTA style (kolor platinum metallic) z 4 przyciskami, diodą orientacyjną oraz diodami statusu dla każdego przycisku. Dzięki szerokim możliwościom parametryzacji w ETS sprawdza się jako uniwersalny panel sterowania funkcjami automatyki budynkowej, montowany na sprzęgaczu magistralnym UP 117.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz oznaczenia KNX / EIB.
• Produkt przeznaczony do montażu stałego wewnątrz budynków, w suchych pomieszczeniach.
• Montaż i uruchomienie mogą być wykonywane wyłącznie przez uprawnionego / autoryzowanego elektryka.
• Podczas planowania, montażu i uruchomienia należy przestrzegać obowiązujących przepisów bezpieczeństwa, przepisów zapobiegania wypadkom oraz właściwych norm, wytycznych i regulacji krajowych dotyczących instalacji elektrycznych.
• Urządzenie może być stosowane w kombinacjach z łącznikami i gniazdami wyłącznie wtedy, gdy używane są urządzenia posiadające dopuszczenie VDE.
• Urządzenie współpracuje z magistralą KNX przez bus coupling unit (BTM) UP 117 i nie może być używane niezgodnie z przeznaczeniem ani poza przewidzianym systemem połączeń producenta.
• Produkt jest urządzeniem o stopniu ochrony IP20 i klasie ochronności III; należy chronić go przed wilgocią, skraplaniem pary wodnej oraz narażeniem na warunki zewnętrzne.
• Zasilanie realizowane jest z magistrali KNX jako SELV DC 24 V; podłączenie należy wykonywać zgodnie z dokumentacją producenta.
• Przed montażem z użyciem śrub mocujących należy prawidłowo zdjąć przyciski zgodnie z instrukcją producenta i podczas tych czynności przytrzymywać moduł przełącznika oraz ramkę, aby nie dopuścić do uszkodzenia elementów.
• W trakcie demontażu i zdejmowania osłony pola opisowego należy używać narzędzi zgodnie z instrukcją producenta, zachowując ostrożność, aby nie uszkodzić modułu, ramki i elementów mocujących.
• Produkt należy użytkować wyłącznie w zakresie temperatur pracy od -5°C do +45°C oraz przy wilgotności względnej 5% do 93% bez kondensacji.
• Bus coupling unit (BTM) UP 117 oraz ramka DELTA style nie wchodzą w skład zestawu i muszą być dobrane zgodnie z dokumentacją producenta.
