5WG1287-2AB44 UP 287/44 Przycisk wielofunkcyjny, poczwórny, z sygnalizacją statusu LED, obsługą scen i czujnikiem temperatury, metaliczna platyna

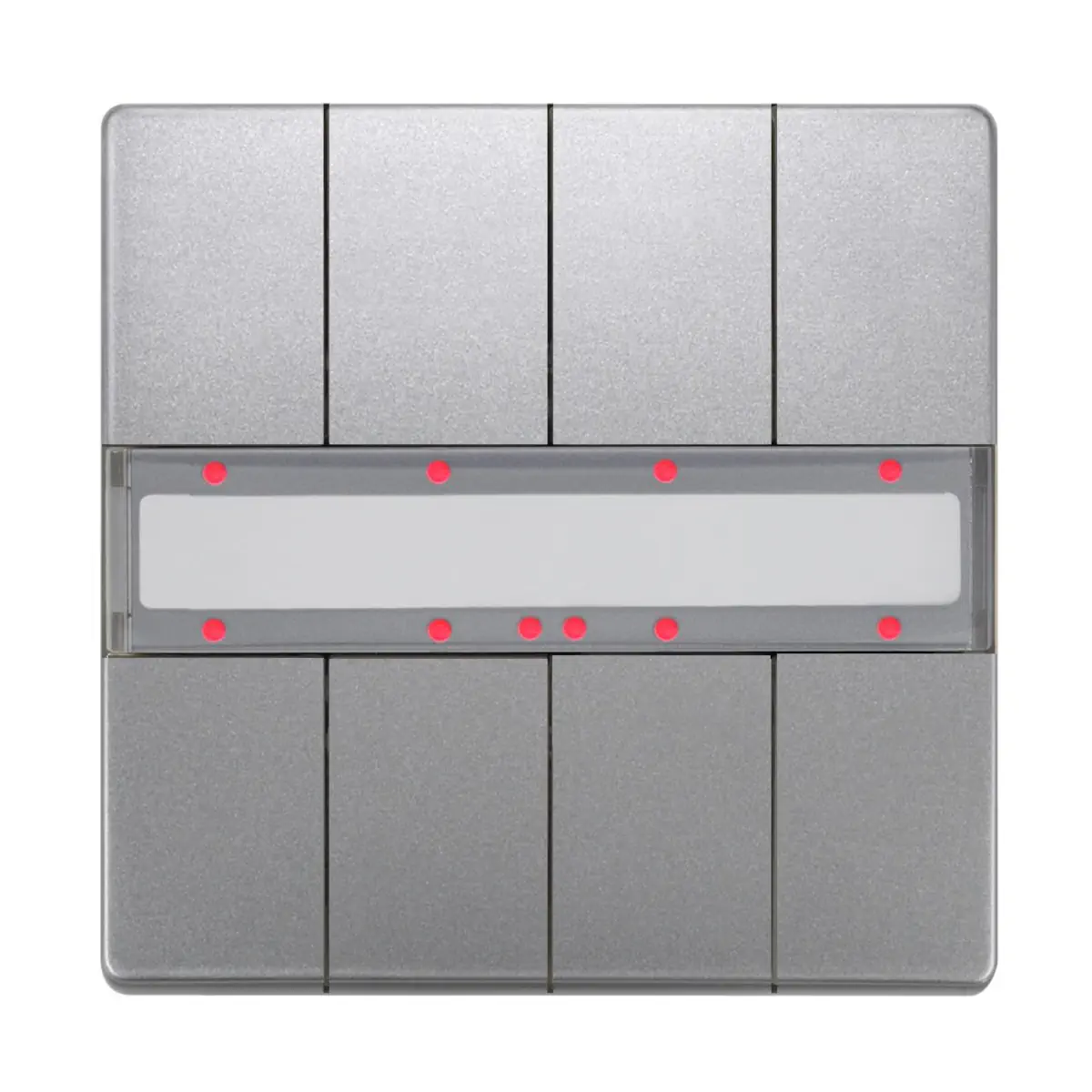

5WG1287-2AB44 (UP 287/44) to poczwórny przycisk KNX w stylu DELTA, w wykończeniu platinum metallic, przeznaczony do rozbudowanego sterowania funkcjami automatyki w pomieszczeniu. Urządzenie oferuje cztery pary klawiszy (łącznie 8 pól) z pionową obsługą, a każdy przycisk może realizować wybraną funkcję – od klasycznego przełączania, przez ściemnianie i sterowanie ochroną przeciwsłoneczną, po wysyłanie wartości (8-bit, 16-bit, procent, temperatura, jasność) oraz sterowanie wymuszone. Wbudowany 8-bitowy kontroler scen umożliwia przywoływanie i zapisywanie scen przez użytkownika, a zintegrowany czujnik temperatury pozwala na cykliczne wysyłanie wartości lub wysyłanie po zmianie. Każde pole ma własną diodę statusu LED, dostępna jest też dioda światła orientacyjnego o regulowanej jasności. Przycisk montuje się przez zatrzaśnięcie na sprzęgu magistralnym UP 117 (BTM) – element zamawiany osobno.

Najważniejsze cechy

• Producent / numer katalogowy: 5WG1287-2AB44
• Model: UP 287/44
• Typ: przycisk KNX, poczwórny (quadruple)
• Styl wzorniczy: DELTA
• Kolor/wykończenie: platinum metallic
• Układ klawiszy: 4 pary przycisków (8 pól)
• Obsługa: pionowa (vertical operation)
• Status LED: 1 dioda na każdy przycisk
• Światło orientacyjne: osobna dioda LED z regulacją jasności
• Kontroler scen: zintegrowany 8-bit (przywołanie i zapis)
• Czujnik: zintegrowany czujnik temperatury pomieszczenia (z offsetem)
• Pole opisowe: pole na piktogramy
• Montaż: zatrzask na UP 117 bus coupling unit (BTM) – wymagany, zamawiany osobno

Funkcje na każdy przycisk (pojedyncze pole)

• Przełączanie: toggle, włącz, wyłącz, włącz/wyłącz na zboczu narastającym lub opadającym
• Ściemnianie 1-przyciskowe
• Sterowanie ochroną przeciwsłoneczną 1-przyciskowe
• Sterowanie scenami: 1-bit oraz 8-bit
• Wysyłanie wartości: 8-bit, wartość procentowa, 16-bit, wartość temperatury, wartość jasności
• Sterowanie wymuszone: forced control

Funkcje dodatkowe na każdy przycisk

• Funkcja dodatkowa zależna od funkcji głównej, wykonywana:
  • po opóźnieniu czasowym konfigurowalnym w zakresie 100 ms…655 s, lub
  • alternatywnie po długim naciśnięciu.
• Możliwe akcje dodatkowe (zależnie od funkcji głównej): włącz, wyłącz, 8-bit, procent, 16-bit, temperatura, jasność, przywołaj/zapisz scenę 1-bit (1 lub 2), przywołaj scenę 8-bit, wymuś ON, wymuś OFF, dezaktywuj wymuszenie.

Funkcje na parę przycisków (2-przyciskowe)

• Ściemnianie 2-przyciskowe z telegramem STOP
• Sterowanie ochroną przeciwsłoneczną 2-przyciskowe
• Wartości zmienne: zmienna wartość 8-bit oraz zmienna wartość procentowa
• Sterowanie scenami: 1-bit oraz 8-bit
• Sterowanie wymuszone: forced control

Blokady (blocking)

• Blokada wybieralna dla każdego przycisku
• Zachowanie przy blokadzie konfigurowalne dla każdego przycisku w zależności od wartości obiektu blokady

Kontroler scen 8-bit

• Kontroler scen do przywoływania i zapisu scen dla maks. 8 kanałów scen
• Numeracja scen: przypisanie do 8 numerów scen 8-bit (1…64) na kanał scen
• Funkcja na kanał scen (wybieralna): przełączanie, sterowanie ochroną przeciwsłoneczną, sterowanie wymuszone, wartość 8-bit, wartość 16-bit
• Sceny zapisywane przez użytkownika w kontrolerze scen
• Trwałość zapisanych wartości: możliwe do odczytu nawet przy zaniku zasilania magistrali lub po zmianie konfiguracji w ETS

Czujnik temperatury pomieszczenia

• Zintegrowany czujnik temperatury
• Offset: konfigurowalny do uwzględnienia warunków lokalnych
• Wysyłanie wartości temperatury: cykliczne lub przy zmianie o wartość konfigurowalną

Diody LED: status i orientacyjna

• Status LED na każdy przycisk
• Jasność diod statusu: konfigurowalna lub sterowana obiektem
• Opcjonalne krótkie, cykliczne miganie, gdy LED jest wyłączona
• Tryby pracy status LED (wybieralne):
  • LED stale wyłączona / stale włączona
  • LED sygnalizuje obsługę użytkownika
  • LED sygnalizuje długie naciśnięcie
  • LED ON/OFF/miganie (wolno/średnio/szybko) zależnie od wartości binarnej (0/1)
  • LED ON/OFF/miganie (wolno/średnio/szybko) zależnie od wartości analogowej (8-bit, %, 16-bit, temperatura, jasność)

Dioda orientacyjna LED:

• Jasność diody orientacyjnej: konfigurowalna lub sterowana obiektem
• Opcjonalne krótkie, cykliczne miganie, gdy dioda jest wyłączona

Montaż

• Przycisk jest przeznaczony do zatrzaśnięcia na sprzęgu magistralnym UP 117 (BTM).
• UP 117 BTM jest elementem zamawianym osobno.

Podsumowanie

5WG1287-2AB44 (UP 287/44) to poczwórny przycisk KNX w stylu DELTA w wykończeniu platinum metallic, z 4 parami klawiszy i pionową obsługą, wyposażony w status LED dla każdego pola, LED orientacyjną, pole na piktogramy, zintegrowany czujnik temperatury oraz 8-bitowy kontroler scen z zapisem i przywoływaniem. Bogaty zestaw funkcji (przełączanie, ściemnianie, ochrona przeciwsłoneczna, wartości 8/16-bit, % oraz wymuszenia), blokady oraz akcje dodatkowe z opóźnieniem 100 ms…655 s sprawiają, że jest to uniwersalny panel sterujący do automatyki pomieszczeń w systemie KNX.
