5WG1287-2DB43 UP 287/43 Przycisk wielofunkcyjny, poczwórny, z sygnalizacją statusu LED, metaliczna platyna

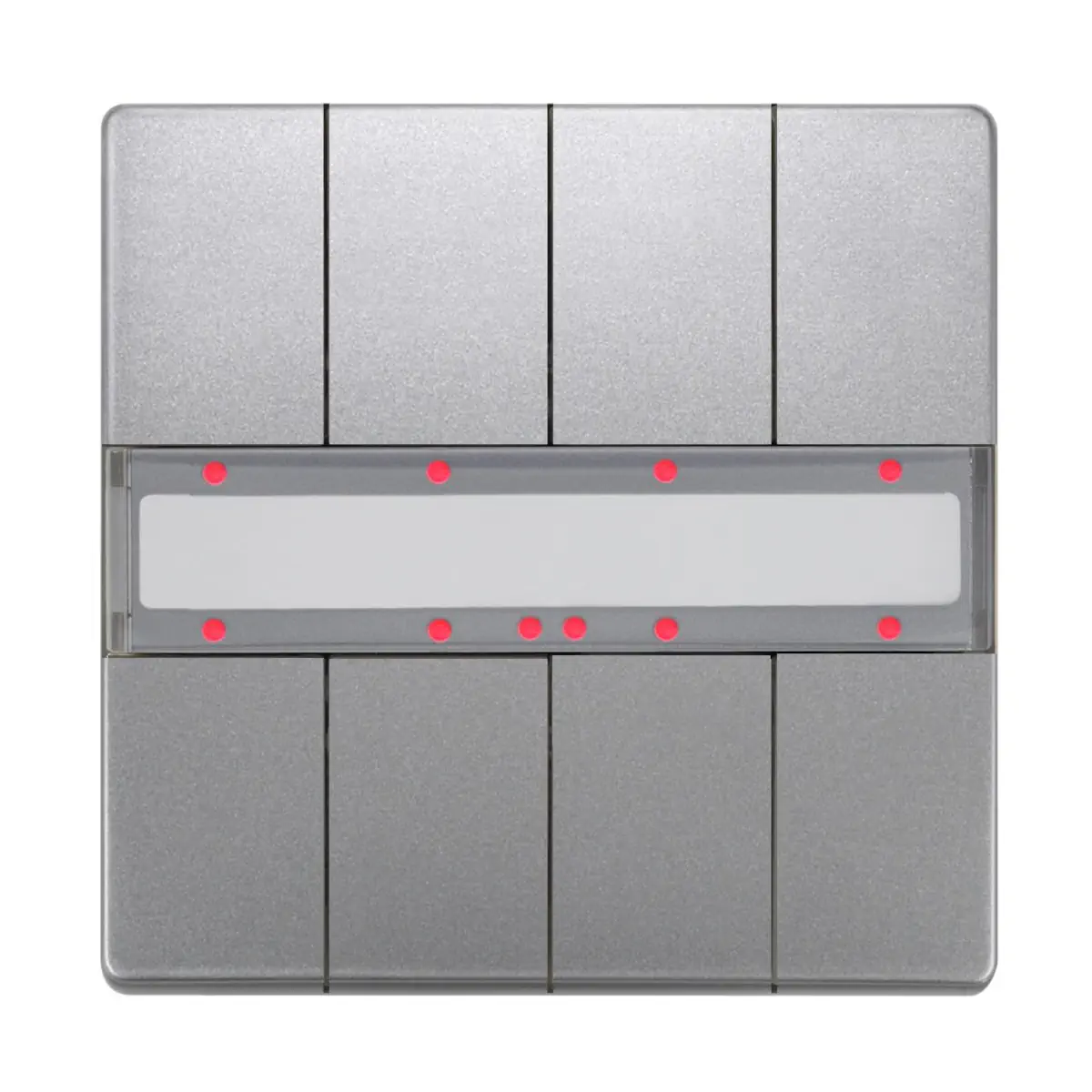

Siemens UP 287/43 (5WG1287-2DB43) to przycisk ścienny KNX GAMMA instabus w stylistyce DELTA style – wersja poczwórna (4 pionowe pary przycisków, łącznie 8 przycisków) w kolorze platinum metallic. Urządzenie posiada 1 diodę orientacyjną oraz 1 czerwoną diodę statusu dla każdego przycisku, a także pole opisowe umieszczone centralnie pomiędzy przyciskami.

Najważniejsze cechy

• Producent: Siemens
• Seria / system: GAMMA instabus (KNX)
• Wzornictwo: DELTA style
• Model: UP 287/43
• Kod produktu: 5WG1287-2DB43
• Wersja: przycisk ścienny, poczwórny
• Liczba przycisków: 8 (4 pary przycisków)
• Diody LED: 1 LED orientacyjna + 1 LED statusu na każdy przycisk
• Kolor: platinum metallic
• Montaż: na sprzęgaczu magistralnym (BTM) UP 117 poprzez interfejs BTI
• Uwaga: sprzęgacz BTM UP 117 oraz ramka wzornicza DELTA style nie są w komplecie (zamawiane oddzielnie)

Zastosowanie

UP 287/43 służy jako wielofunkcyjny nadajnik ścienny w instalacjach KNX (ETS) – do sterowania oświetleniem, ściemnianiem, roletami/żaluzjami, scenami i wysyłaniem wartości. Przyciski mogą pracować jako pojedyncze lub w parach (góra/dół) w zależności od wybranej funkcji.

Funkcje przycisków (konfiguracja w ETS)

Funkcje pojedynczych przycisków

• Przełączanie: on / off / toggle
• Funkcja dzwonka: press on / release off
• Ściemnianie: pojedynczym przyciskiem
• Sterowanie osłonami: żaluzje / rolety (pojedynczym przyciskiem)
• Sterowanie scenami: 1-bit (scena 1 lub 2: przywołaj / zapisz)
• Sterowanie scenami / efektami: 8-bit (przywołaj, przywołaj / zapisz)
• Wysyłanie wartości: 8-bit (wartość, procent)
• Wysyłanie wartości: 16-bit (wartość temperatury, wartość jasności)
• Wymuszenie (Forced control)

Funkcje par przycisków (góra/dół)

• Ściemnianie dwoma przyciskami (z telegramem STOP)
• Sterowanie osłonami dwoma przyciskami (żaluzje / rolety)
• Wysyłanie zmiennej wartości procentowej
• Wysyłanie zmiennej wartości 8-bit
• Sterowanie scenami: 1-bit (sceny 1 i 2: przywołaj / zapisz)
• Sterowanie scenami / efektami: 8-bit (przywołaj / zapisz)
• Wymuszenie (Forced control)

Funkcje dodatkowe / alternatywne (dla przycisków i par)

W zależności od ustawień, dodatkowa funkcja może zostać wykonana po zwłoce czasowej (regulowanej w zakresie 100 ms…655 s) lub alternatywnie po długim naciśnięciu.

• Przełączanie (on / off)
• Wysyłanie wartości procentowej
• Wysyłanie wartości 8-bit (0…255)
• Wysyłanie wartości temperatury
• Wysyłanie wartości jasności
• Wysyłanie wartości 16-bit (0…65535)
• Sterowanie sceną 1-bit (scena 1 lub 2: przywołaj / zapisz)
• Sterowanie sceną / efektem 8-bit: przywołaj
• Forced on / Forced off / Deactivate forced control

Diody LED: orientacyjna i statusu

UP 287/43 posiada 1 diodę orientacyjną oraz diody statusu (po jednej na każdy przycisk). Zarówno LED orientacyjna, jak i LED statusu mogą być konfigurowane w podobny sposób:

• LED stale wyłączona lub stale włączona
• LED sygnalizuje obsługę użytkownika
• LED sygnalizuje długie naciśnięcie
• Sterowanie obiektem binarnym: dla wartości 0/1 możliwe tryby: on / off / miganie wolne (0,3 Hz) / miganie średnie (1 Hz) / miganie szybkie (5 Hz)
• Sterowanie obiektem analogowym: 8-bit (0…255), wartość procentowa, 16-bit (0…65535), temperatura (0…40°C) lub jasność (0…2000 lux) – dla maks. 3 zakresów wartości możliwe tryby: on / off / miganie 0,3 Hz / 1 Hz / 5 Hz

Jasność LED orientacyjnej jest konfigurowalna i może być sterowana poprzez obiekt (np. tryb nocny). Jasność diod statusu jest konfigurowana wspólnie dla wszystkich i również może być korygowana poprzez obiekt. Dodatkowo dioda statusu może być ustawiona tak, aby cyklicznie krótko migała w ciemności, gdy jest wyłączona (ułatwia odnalezienie przycisku).

Konfiguracja fabryczna

Fabrycznie wszystkie pary przycisków są wstępnie skonfigurowane do funkcji budowlanej przełączania: górne przyciski = włącz, dolne przyciski = wyłącz.

Uruchomienie i programowanie

• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 0,5 s) – sygnalizowane diodą programowania.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s) – sygnalizowane równomiernym miganiem diody programowania (miganie kończy się po 5 s).
• Uwaga: przytrzymanie > 0,5 s do 2 s nie aktywuje funkcji.
• Wgrany program aplikacyjny: załadowany fabrycznie; parametry i adresy przypisywane w ETS.

Dane techniczne

• Zasilanie: napięcie magistrali KNX poprzez sprzęgacz BTM UP 117
• Pobór prądu z magistrali KNX: 8 mA
• Liczba operacji przełączania: > 20000 na przycisk
• Złącze: 10-pin (BTI) do połączenia ze sprzęgaczem BTM UP 117
• Obudowa: tworzywo
• Wymiary (D x S x G): 68 x 68 x 24 mm (włącznie ze sprężyną)
• Masa: ok. 55 g
• Stopień ochrony: IP20
• Klasa ochronności (IEC 61140): III
• Kategoria przepięciowa (IEC 60664-1): III
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Magistrala: SELV DC 24 V
• Temperatura otoczenia (praca): -5…+45°C
• Temperatura otoczenia (transport/składowanie): -25…+70°C
• Wilgotność względna: 5%…93% (bez kondensacji)
• Niezawodność (UP287/x): 251 fit przy 40°C
• Oznaczenia: KNX, EIB, CE

Montaż

• Moduł przycisku wraz z ramką DELTA style nasuwa się na BTM UP 117 i dociska do zatrzaśnięcia.
• Połączenie elektryczne jest realizowane przez Bus Transceiver Interface (BTI).
• Urządzenie przeznaczone do suchych pomieszczeń wewnętrznych (montaż stały).
• Montaż i uruchomienie powinny być wykonane przez uprawnionego elektryka.

Podsumowanie

Siemens UP 287/43 (5WG1287-2DB43) to elegancki, poczwórny przycisk KNX w stylistyce DELTA style, oferujący szeroki zakres funkcji sterowania (przyciski pojedyncze i pary góra/dół) oraz rozbudowaną sygnalizację dzięki diodzie orientacyjnej i 8 diodom statusu. Montaż na BTM UP 117 i elastyczna parametryzacja w ETS czynią go uniwersalnym elementem sterowania w nowoczesnych instalacjach budynkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE.
• Oznaczenia produktu: KNX, EIB, CE.
• Stopień ochrony: IP20. Produkt przeznaczony wyłącznie do stosowania w suchych pomieszczeniach wewnętrznych.
• Urządzenie elektryczne klasy ochronności III, zasilane z magistrali KNX jako obwód SELV DC 24 V poprzez bus coupling unit (BTM) UP 117.
• Montaż i uruchomienie wyłącznie przez uprawnionego elektryka.
• Podczas planowania i wykonywania instalacji elektrycznej należy przestrzegać obowiązujących przepisów, norm, wytycznych oraz zasad bezpieczeństwa i zapobiegania wypadkom właściwych dla danego kraju.
• Produkt może być montowany wyłącznie z urządzeniami dopuszczonymi do stosowania w kombinacjach łączników i gniazd; dokumentacja wskazuje stosowanie wyłącznie urządzeń z certyfikacją VDE.
• Produkt montowany na bus coupling unit (BTM) UP 117; bus coupling unit (BTM) oraz ramka DELTA style nie znajdują się w zestawie i muszą być dobrane zgodnie z dokumentacją producenta.
• Podłączenie elektryczne pomiędzy modułem przycisku a bus coupling unit (BTM) realizowane jest przez Bus Transceiver Interface (BTI); montaż należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Podczas montażu i demontażu z użyciem śrub oraz przy podważaniu elementów śrubokrętem należy przytrzymywać moduł przełącznika, przyciski i ramkę, aby zapobiec uszkodzeniu produktu.
• Nie stosować poza zakresem warunków środowiskowych określonych przez producenta: temperatura pracy od -5°C do +45°C, temperatura składowania od -25°C do +70°C, wilgotność względna 5% do 93% bez kondensacji.
• Urządzenie obsługuje dwa tryby pracy: KNX oraz PL-Link. Niniejsza dokumentacja dotyczy funkcjonalności KNX konfigurowanej w ETS; konfigurację należy wykonywać zgodnie z odpowiednią dokumentacją producenta.
• Dłuższe przytrzymanie przycisku programowania może uruchomić funkcje specjalne lub przywrócenie ustawień fabrycznych; czynności te powinny być wykonywane wyłącznie świadomie i zgodnie z instrukcją.
• W przypadku uszkodzenia nie używać produktu; wadliwe urządzenie należy przekazać zgodnie z procedurą serwisową producenta.
