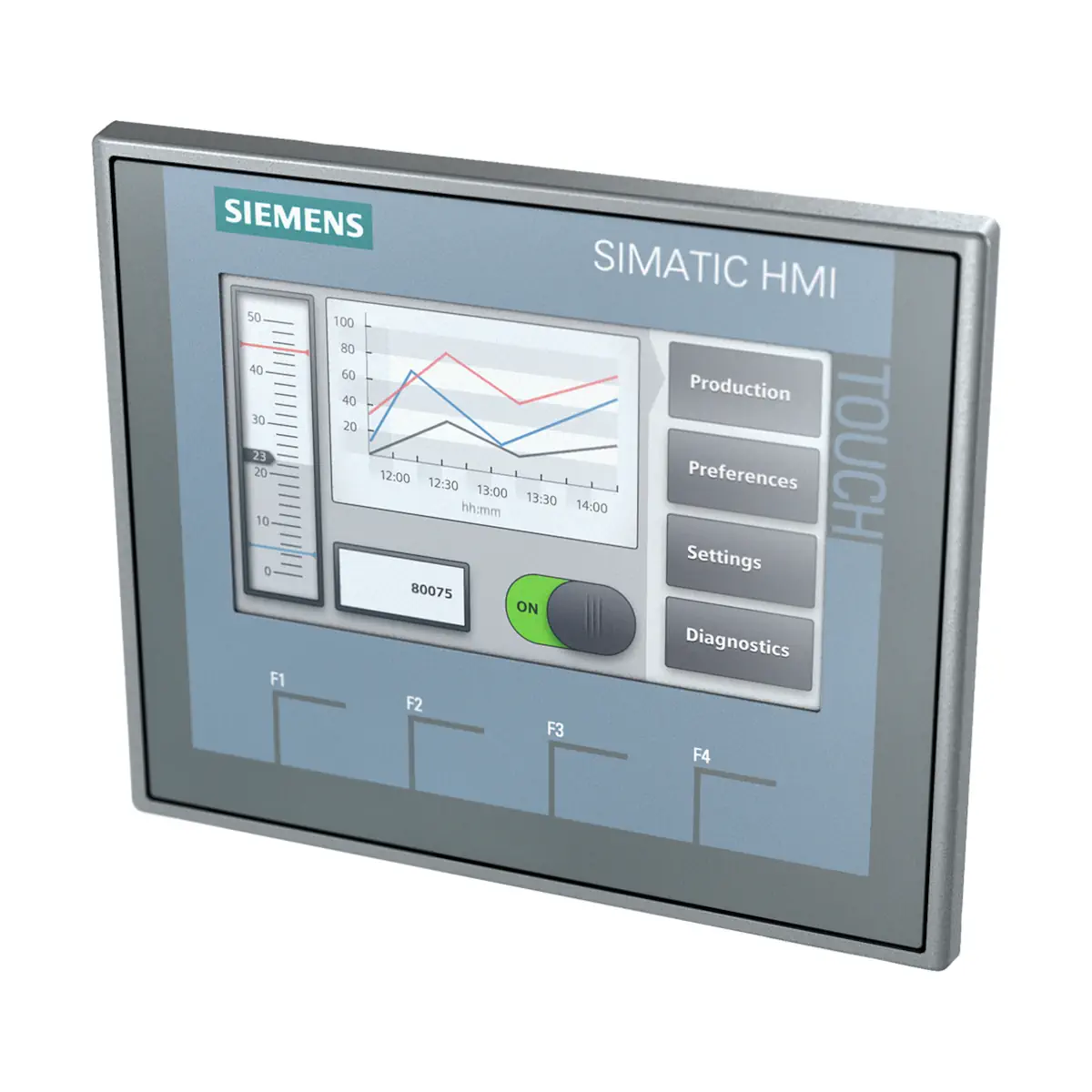

6AV2123-2DB03-0AX0 SIMATIC HMI, KTP400 Basic, Basic Panel, dotykowy z przyciskami, 4" TFT, 65536 kolorów, PROFINET, konfiguracja w WinCC Basic V13/ STEP 7 Basic V13

6AV2123-2DB03-0AX0 to panel operatorski Siemens SIMATIC HMI KTP400 Basic z obsługą klawiszami i dotykiem, wyposażony w 4,3” szerokoekranowy wyświetlacz TFT z podświetleniem LED (65 536 kolorów, 480 × 272 px). Panel posiada interfejs PROFINET (Industrial Ethernet) oraz port USB i może być konfigurowany z poziomu WinCC Basic V13 / STEP 7 Basic V13. Urządzenie zawiera również oprogramowanie open-source (udostępniane bezpłatnie – wg informacji producenta na dołączonej płycie CD).

Najważniejsze cechy

• Producent: Siemens
• Model: 6AV2123-2DB03-0AX0
• Rodzina / typ: SIMATIC HMI, KTP400 Basic (Basic Panel)
• Obsługa: klawisze + ekran dotykowy (analogowo-rezystancyjny)
• Wyświetlacz: TFT widescreen, LED backlighting
• Przekątna ekranu: 4,3”
• Rozdzielczość: 480 × 272 px
• Kolory: 65 536
• Interfejs sieciowy: 1 × Industrial Ethernet (PROFINET)
• Port USB: 1 × USB (obsługa pamięci USB do 16 GB)
• Zasilanie: DC 24 V (zakres 19,2…28,8 V)
• Stopień ochrony: IP65 (front), IP20 (tył)

Panel i elementy sterujące

• Wymiary aktywnego obszaru wyświetlacza: 95 mm (szer.) × 53,9 mm (wys.)
• Podświetlenie: LED, ściemnialne; MTBF podświetlenia (25°C): 20 000 h
• Klawisze funkcyjne: 4 (bez diod LED)
• Klawiatura numeryczna i alfanumeryczna: ekranowa (onscreen keyboard)
• Sygnalizacja dźwiękowa: buzzer (głośnik: nie)

Interfejsy i komunikacja

• Industrial Ethernet: 1 interfejs, 2 diody statusu
• PROFINET: tak (wsparcie dla PROFINET IO: nie; IRT: nie)
• EtherNet/IP: tak
• MODBUS: tak; Modicon (MODBUS TCP/IP)
• Protokoły Ethernet: TCP/IP, DHCP, DCP, LLDP
• PROFIBUS / MPI: nie
• RS232 / RS422 / RS485: 0
• Gniazdo karty SD: 0
• WEB characteristics (HTTP/HTML): nie

Funkcje w WinCC (TIA Portal)

• System alarmów: tak (z buforem i potwierdzaniem)
• Klasy alarmów: 32
• Komunikaty bitowe: do 1 000
• Komunikaty analogowe: do 25
• Bufor komunikatów: 256 wpisów; bufor cykliczny, retencyjny, bezobsługowy
• Długość komunikatu: 80 znaków; do 8 wartości procesowych na komunikat
• Receptury: 50; 100 rekordów/recepturę; 100 wpisów/rekord; pamięć receptur: 256 kB (bez rozbudowy)
• Zmienne: 800 na urządzenie; 100 na ekran; wartości graniczne: tak; multipleksowanie: tak; tablice: tak
• Ekrany (obrazy): do 250; okno stałe/dom.: tak; obraz globalny: tak; wybór obrazu przez PLC: tak
• Obiekty na ekran: do 100; obiekty złożone: do 10 (m.in. widok alarmów, trendów, receptur, diagnostyki systemowej)
• Archiwizacja: 2 archiwa (1 komunikatów + 1 wartości procesowych), do 10 000 wpisów
• Nośnik archiwum: pamięć USB (karta pamięci: nie; Ethernet: nie)
• Format zapisu danych: TXT (CSV: nie)
• Zabezpieczenia użytkowników: 50 grup, 32 prawa, 50 użytkowników; eksport/import haseł: tak

Konfiguracja i narzędzia inżynierskie

• Konfigurowanie: WinCC Basic (TIA Portal)
• Wskazane w danych produktu: konfigurowalne z WinCC Basic V13 / STEP 7 Basic V13
• Obsługiwane środowiska (TIA Portal): STEP 7 Basic / STEP 7 Professional (przez zintegrowane WinCC Basic); WinCC Basic/Comfort/Advanced/Professional
• Transfer (upload/download): Ethernet: tak; przez zewnętrzny nośnik danych: tak
• Symulacja: tak
• Języki runtime: 10
• Języki projektu: 32
• SIMATIC WinCC Sm@rtServer: tak (dostępne z WinCC (TIA Portal) V14 lub nowszym)

Zasilanie i parametry elektryczne

• Napięcie zasilania: DC 24 V
• Dopuszczalny zakres: 19,2…28,8 V DC
• Pobór prądu (wartość znamionowa): 125 mA
• Moc czynna (typowo): 3 W
• Prąd rozruchowy (inrush) I²t: 0,2 A²·s

Warunki pracy i ochrona

• Zastosowanie: do użytku wewnętrznego (outdoor: nie)
• Temperatura pracy (montaż pionowy): 0…50°C
• Maks. kąt nachylenia bez wentylacji zewnętrznej: 35°
• Temperatura składowania/transportu: -20…60°C
• Wilgotność (praca): maks. 90% (bez kondensacji)
• Stopień ochrony: IP65 (front), IP20 (tył)
• NEMA (front): Enclosure Type 4 oraz Type 4x
• EMC – emisja zakłóceń: EN 55 011, klasa A (dla obszarów przemysłowych)

Montaż i wymiary

• Pozycja montażu: pionowa
• Montaż w orientacji: pionowej (portrait) i poziomej (landscape) – możliwy
• Wymiary frontu: 140 mm (szer.) × 116 mm (wys.)
• Otwór montażowy: 124 mm (szer.) × 100 mm (wys.)
• Głębokość montażowa: 34,9 mm
• Masa: 360 g (bez opakowania); 470 g (z opakowaniem)

Podsumowanie

Siemens SIMATIC HMI KTP400 Basic 6AV2123-2DB03-0AX0 to kompaktowy panel HMI z ekranem 4,3” TFT 480 × 272, obsługą klawisz/dotyk, zasilaniem 24 V DC oraz łącznością PROFINET (Industrial Ethernet). Dzięki funkcjom alarmów, receptur, archiwizacji na pamięci USB i szerokiej obsłudze protokołów Ethernet (w tym MODBUS TCP/IP) sprawdza się jako podstawowy interfejs operatorski w aplikacjach automatyki, z konfiguracją w środowisku WinCC Basic (TIA Portal).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE, cULus, RCM oraz KC.
• Produkt posiada dopuszczenia morskie: GL, ABS, BV, DNV, LRS i NK.
• Produkt nie jest przeznaczony do stosowania w obszarach zagrożonych wybuchem ATEX, IECEx, cULus Class I Zone 1, cULus Class I Zone 2/Division 2 ani FM Class I Division 2.
• Produkt zawiera oprogramowanie open-source, udostępniane bezpłatnie zgodnie z informacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do certyfikowanej firmy zajmującej się utylizacją odpadów elektronicznych.
• Montaż, podłączenie, uruchomienie, demontaż i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami krajowymi.
• Produkt jest panelem operatorskim SIMATIC HMI KTP400 Basic przeznaczonym do obsługi i monitorowania procesów instalacji w środowisku przemysłowym. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Panel może być konfigurowany od wersji WinCC Basic V13 / STEP 7 Basic V13. Do konfiguracji należy stosować oprogramowanie zgodne z wymaganiami producenta.
• Nieprawidłowy montaż, błędne okablowanie, niewłaściwa konfiguracja lub nieautoryzowana zmiana ustawień mogą spowodować nieprawidłową obsługę instalacji, błędne wskazania, nieoczekiwane działanie systemu albo zagrożenie dla użytkownika.
• Przed rozpoczęciem montażu, demontażu lub prac serwisowych należy odłączyć zasilanie urządzenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, uszkodzenie urządzenia albo nieoczekiwane działanie instalacji.
• Zasilanie może być podłączane wyłącznie przez wykwalifikowany i autoryzowany personel. Podłączenie zasilania należy wykonać zgodnie z dokumentacją producenta, tabliczką znamionową urządzenia oraz krajowymi przepisami instalacyjnymi.
• Urządzenie musi być zasilane bezpiecznym bardzo niskim napięciem SELV/PELV. Nie przekraczać parametrów zasilania podanych przez producenta.
• Panel należy zasilać napięciem 24 V DC w dopuszczalnym zakresie 19,2–28,8 V DC. Znamionowy pobór prądu wynosi 125 mA.
• Typowy pobór mocy czynnej wynosi 3 W. Przy montażu należy zapewnić warunki pracy umożliwiające prawidłowe odprowadzanie ciepła.
• Podczas montażu i demontażu należy zabezpieczyć panel przed upadkiem. Uszkodzenie mechaniczne może spowodować nieprawidłową pracę urządzenia lub zagrożenie dla użytkownika.
• Panel jest urządzeniem do zabudowy. Tylna część urządzenia ma stopień ochrony IP20 i musi być zintegrowana z obudową lub szafą zapewniającą ochronę odpowiednią do zagrożeń w miejscu użytkowania, w tym ochronę przed porażeniem elektrycznym i rozprzestrzenianiem ognia.
• Stopień ochrony od frontu wynosi IP65 oraz NEMA 4 / NEMA 4x po prawidłowym zamontowaniu. Przed montażem należy sprawdzić stan urządzenia i uszczelek. Nie montować urządzenia z uszkodzonymi uszczelkami.
• Uszkodzenie uszczelek może umożliwić przedostanie się wilgoci lub cieczy do urządzenia, obudowy albo szafy, co może spowodować zwarcie, porażenie prądem, uszkodzenie mienia lub zagrożenie dla użytkownika.
• Produkt jest przeznaczony do użytku wewnętrznego. Nie jest przeznaczony do użytku zewnętrznego.
• Dopuszczalna temperatura pracy przy montażu pionowym wynosi od 0°C do +50°C. Przy maksymalnym kącie nachylenia dopuszczalna temperatura pracy wynosi od 0°C do +40°C.
• Przy montażu pionowym w formacie portretowym dopuszczalna temperatura pracy wynosi od 0°C do +40°C, a przy maksymalnym kącie nachylenia w formacie portretowym od 0°C do +35°C.
• Maksymalny dopuszczalny kąt nachylenia bez wentylacji zewnętrznej wynosi 35°. Nie montować urządzenia poza dopuszczalną pozycją montażową i zakresem temperatur.
• Temperatura transportu i magazynowania wynosi od -20°C do +60°C. Dopuszczalna wilgotność względna podczas pracy wynosi do 90%, bez kondensacji.
• Urządzenie należy chronić przed kondensacją, wilgocią, wodą, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Panel posiada ekran dotykowy analogowo-rezystancyjny oraz 4 przyciski funkcyjne. Nie obsługiwać ekranu ostrymi ani spiczastymi przedmiotami i nie wywierać nadmiernej siły. Uszkodzony ekran dotykowy może prowadzić do błędnej obsługi instalacji, nieprawidłowego działania systemu albo obrażeń.
• Urządzenie z uszkodzonym ekranem dotykowym należy niezwłocznie wymienić i wycofać z użytkowania.
• Panel posiada wyświetlacz TFT widescreen 4,3", rozdzielczość 480 × 272 piksele, 65 536 kolorów oraz podświetlenie LED. Ustawienia wyświetlania i obsługi należy konfigurować zgodnie z dokumentacją producenta.
• Urządzenie posiada klawiaturę ekranową numeryczną i alfanumeryczną. Funkcje obsługowe oraz przyciski funkcyjne należy konfigurować tak, aby ograniczać ryzyko błędnej obsługi procesów instalacji.
• Panel posiada 1 interfejs Industrial Ethernet oraz 1 interfejs USB. Połączenia Ethernet i USB należy wykonywać zgodnie z dokumentacją producenta oraz zasadami instalacji przemysłowych.
• Panel obsługuje PROFINET, EtherNet/IP, Modbus TCP/IP oraz protokoły Ethernet TCP/IP, DHCP, DCP i LLDP. Nie obsługuje PROFINET IO, IRT, PROFIBUS, MPI ani MRP. Konfigurację sieci należy wykonać zgodnie z możliwościami urządzenia i wymaganiami instalacji.
• Nieprawidłowa konfiguracja komunikacji, adresacji sieciowej lub połączeń z systemem sterowania może spowodować utratę łączności, błędną wymianę danych albo nieprawidłową pracę instalacji.
• Produkt spełnia wymagania emisji zakłóceń klasy A według EN 55011 i jest przeznaczony do pracy w obszarach przemysłowych. Praca w środowisku mieszkalnym może powodować zakłócenia radiowe.
• W przypadku spodziewanych zakłóceń EMC większych niż przewidziane dla środowiska przemysłowego należy zastosować dodatkowe środki ochronne, np. ochronę ESD, odpowiednie uziemienie, ekranowanie przewodów lub zabezpieczenia przeciwprzepięciowe.
• Do archiwizacji i transferu danych można stosować nośniki USB zgodnie z dokumentacją producenta. Nieprawidłowe użycie nośników zewnętrznych może spowodować utratę danych lub nieprawidłowe działanie aplikacji HMI.
• Panel posiada system alarmów, bufor komunikatów, obsługę receptur, wskazania wartości procesowych, archiwizację komunikatów i wartości procesowych oraz funkcje diagnostyki systemowej. Funkcje te należy skonfigurować zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Panel umożliwia obsługę użytkowników i uprawnień. Konta administratorów należy odpowiednio zabezpieczyć przed dostępem osób nieuprawnionych.
• Stosować silne hasła i standardowe konta użytkowników do codziennej pracy. Nieuprawniony dostęp do panelu może umożliwić zmianę ustawień, manipulację procesem lub zakłócenie działania instalacji.
• Czyszczenie wykonywać wyłącznie przy wyłączonym urządzeniu lub przy aktywnej funkcji czyszczenia ekranu, jeżeli jest dostępna. Front urządzenia czyścić wilgotną ściereczką z użyciem płynu do mycia naczyń lub pieniącego środka do czyszczenia ekranów.
• Nie stosować środków czyszczących niezgodnych z informacjami producenta dotyczącymi odporności chemicznej. Nieprawidłowe czyszczenie może uszkodzić ekran, uszczelki lub obudowę.
• Produkt nie wymaga konserwacji. Naprawy produktu mogą być przeprowadzane wyłącznie przez producenta.
• Przed oddaniem do użytkowania należy sprawdzić poprawność montażu, stan uszczelek, podłączenie zasilania, połączenia Ethernet i USB, konfigurację projektu HMI, komunikację ze sterownikiem oraz działanie funkcji obsługowych i alarmowych.
• Systemy, maszyny i komponenty należy podłączać do sieci firmowej lub Internetu tylko wtedy, gdy jest to konieczne i po zastosowaniu odpowiednich środków ochronnych, takich jak zapory sieciowe, segmentacja sieci oraz kontrola dostępu.
• W celu ograniczenia ryzyka cyberzagrożeń należy stosować aktualne wersje produktu, oprogramowania, firmware i dokumentacji oraz wdrożyć kompleksową koncepcję cyberbezpieczeństwa przemysłowego.
• Aktualizacje produktu oraz oprogramowania należy wykonywać zgodnie z dokumentacją producenta. Stosowanie nieaktualnych lub niewspieranych wersji może zwiększać ryzyko cyberzagrożeń.

Pliki do pobrania:
6AV2123-2DB03-0AX0 Karta katalogowa
