6AV2123-2GA03-0AX0 SIMATIC HMI, KTP700 Basic DP, Basic Panel, dotykowy z przyciskami, 7" TFT, 65536 kolorów, PROFIBUS, konfiguracja w WinCC Basic V13/ STEP 7 Basic V13

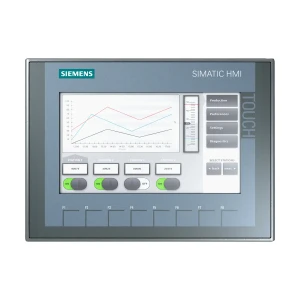

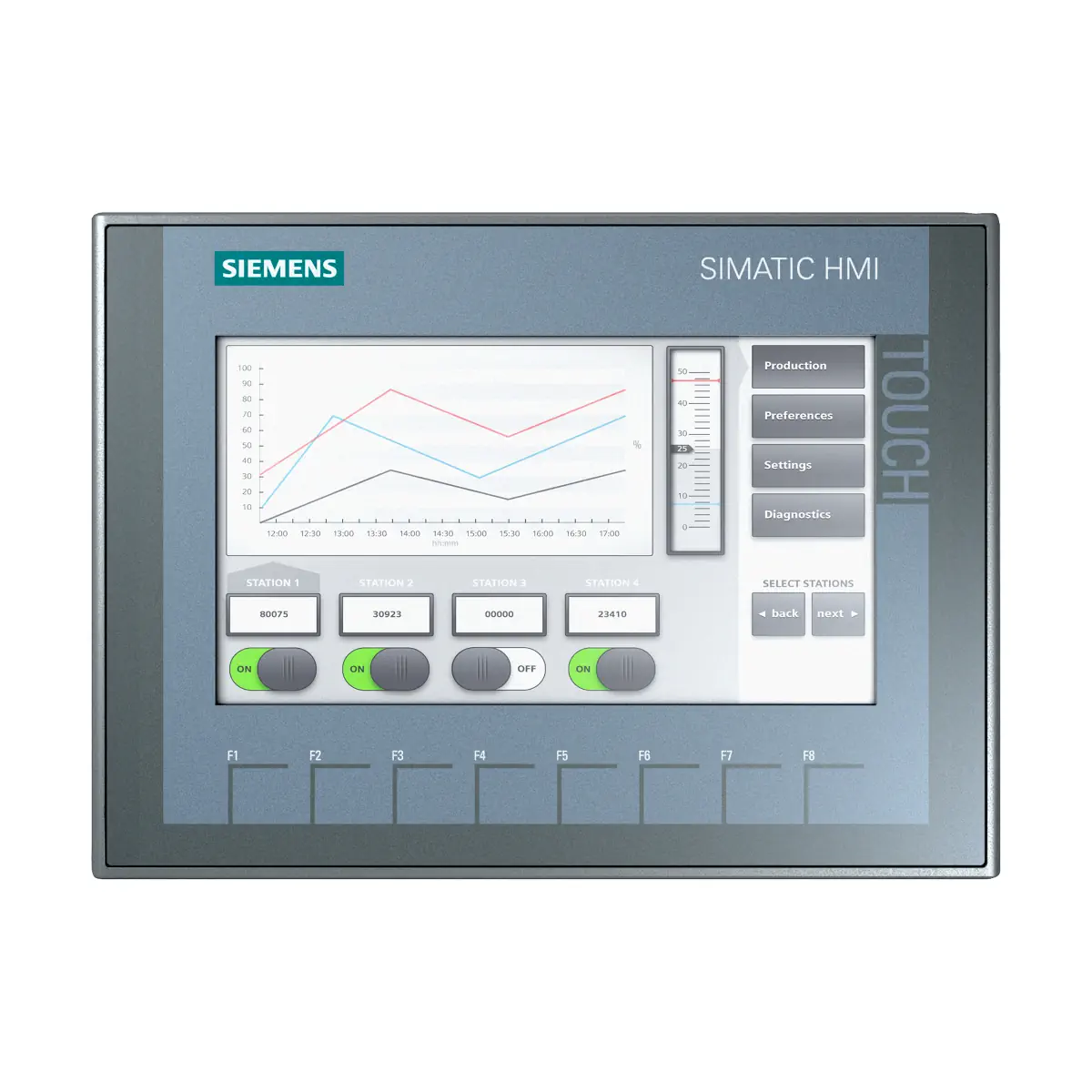

6AV2123-2GA03-0AX0 to panel operatorski Siemens SIMATIC HMI KTP700 Basic DP z obsługą klawiszowo-dotykową (8 klawiszy funkcyjnych + ekran dotykowy analogowo-rezystancyjny) oraz kolorowym wyświetlaczem 7" TFT widescreen (800 × 480, 65 536 kolorów). Panel jest zasilany napięciem DC 24 V i wyposażony w interfejs PROFIBUS (z obsługą MPI) oraz MODBUS RTU (Modicon). Konfiguracja możliwa jest w środowisku WinCC Basic (TIA Portal). Urządzenie zawiera oprogramowanie open-source udostępniane bezpłatnie (zgodnie z informacją producenta).

Najważniejsze cechy

• Producent: Siemens
• Model: 6AV2123-2GA03-0AX0
• Seria / typ: SIMATIC HMI, KTP700 Basic DP (Basic Panel)
• Obsługa: klawisze + dotyk (touchscreen)
• Wyświetlacz: 7" TFT widescreen, podświetlenie LED
• Rozdzielczość: 800 × 480 px
• Kolory: 65 536
• Podświetlenie: ściemnialne, MTBF 20 000 h (przy 25°C)
• Klawisze funkcyjne: 8 (bez LED)
• Klawiatura ekranowa: numeryczna i alfanumeryczna
• Interfejsy: PROFIBUS (MPI), RS485 (1), RS422 (1; wspólnie z RS485), USB (1; do 16 GB)
• Protokoły: PROFIBUS – tak, MPI – tak, MODBUS RTU (Modicon) – tak
• Brak Ethernet/PROFINET: 0 × Industrial Ethernet, PROFINET – nie
• Zasilanie: DC 24 V (zakres 19,2…28,8 V)
• Stopień ochrony: przód IP65, tył IP20
• NEMA (przód): Type 4 oraz Type 4x

Wyświetlacz i obsługa

• Ekran: TFT widescreen, LED backlighting
• Przekątna: 7" (154,1 mm × 85,9 mm)
• Dotyk: tak, ekran analogowo-rezystancyjny
• Elementy sterujące: 8 klawiszy funkcyjnych, bez klawiszy systemowych i bez klawiszy z LED
• Akustyka: brzęczyk (buzzer) – tak, głośnik – nie

Komunikacja i interfejsy

• PROFIBUS: tak
• MPI: tak
• MODBUS: tak (Modicon, MODBUS RTU)
• RS485: 1
• RS422: 1 (wspólnie z RS485)
• USB: 1 (obsługa nośników do 16 GB)
• Industrial Ethernet: brak (0 interfejsów), TCP/IP/DHCP/SNMP/HTTP/HTML – nie

Oprogramowanie i funkcje (WinCC / TIA Portal)

• Konfiguracja: WinCC Basic (TIA Portal) (również poprzez zintegrowane WinCC Basic w STEP 7 Basic/Professional)
• Wskaźnik wiadomości: tak
• System alarmów: tak (z buforem i potwierdzaniem)
• Wyświetlanie wartości procesowych: tak
• Wartości domyślne (wejście): możliwe
• Receptury: tak (do 50 receptur, 100 rekordów danych na recepturę, 100 wpisów na rekord)
• Archiwizacja: 2 archiwa (1 alarmów i 1 wartości procesowych), do 10 000 wpisów na archiwum; zapis na pamięć USB; format danych: TXT
• Języki: do 10 języków online/runtime; do 32 języków projektowych
• Zmienne: do 800 zmiennych na urządzenie, do 100 na ekran
• Ekrany: do 250 konfigurowalnych obrazów; do 100 obiektów na obraz
• Bezpieczeństwo: do 50 grup użytkowników, 50 użytkowników, 32 uprawnienia; eksport/import haseł

Zasilanie, pamięć i wydajność

• Napięcie zasilania: DC 24 V (19,2…28,8 V)
• Pobór prądu (znamionowy): 230 mA
• Moc czynna (typ.): 5,5 W
• Procesor: ARM
• Pamięć: Flash – tak, RAM – tak
• Pamięć na dane użytkownika: 10 MB
• Zegar: sprzętowy (RTC) i programowy; podtrzymanie typowo 6 tygodni; synchronizowalny

Warunki pracy i ochrona

• Do użytku: wewnętrznego (outdoor: nie)
• Montaż: pionowy; możliwy portret i landscape
• Maks. kąt nachylenia (bez wentylacji zewnętrznej): 35°
• Temperatura pracy (montaż pionowy): 0…50°C
• Temperatura pracy (maks. nachylenie): 0…40°C
• Temperatura pracy (pionowy, portret): 0…40°C
• Temperatura pracy (maks. nachylenie, portret): 0…35°C
• Temperatura składowania/transportu: -20…60°C
• Wilgotność (praca): do 90% (bez kondensacji)
• EMC: EN 55 011, klasa A (obszary przemysłowe)
• Stopień ochrony: IP65 (przód), IP20 (tył)

Wymiary i montaż w szafie

• Wymiary frontu: 214 mm × 158 mm
• Wycięcie montażowe: 198 mm × 142 mm
• Głębokość montażowa: 39 mm
• Masa: 800 g (bez opakowania), 1 kg (z opakowaniem)
• Materiał frontu: tworzywo sztuczne

Podsumowanie

Siemens SIMATIC HMI KTP700 Basic DP (6AV2123-2GA03-0AX0) to 7-calowy panel HMI do zastosowań przemysłowych, łączący obsługę dotykową i klawiszową z komunikacją PROFIBUS/MPI oraz MODBUS RTU. Dzięki stopniowi ochrony IP65 od frontu, zasilaniu DC 24 V oraz funkcjom WinCC (alarmy, receptury, archiwizacja na USB) sprawdzi się jako kompaktowy interfejs operatorski w maszynach i instalacjach automatyki.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE, cULus, RCM oraz KC.
• Produkt posiada deklarację środowiskową EPD.
• Produkt posiada dopuszczenia morskie: GL, ABS, BV, DNV, LRS i NK.
• Produkt nie jest przeznaczony do stosowania w obszarach zagrożonych wybuchem ATEX Zone 2, ATEX Zone 22, IECEx Zone 2, IECEx Zone 22, cULus Class I Zone 1, cULus Class I Zone 2, Division 2 ani FM Class I Division 2.
• Produkt zawiera oprogramowanie open-source, udostępniane bezpłatnie zgodnie z informacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do certyfikowanej firmy zajmującej się utylizacją odpadów elektronicznych.
• Montaż, podłączenie, uruchomienie, demontaż i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami krajowymi.
• Produkt jest panelem operatorskim SIMATIC HMI KTP700 Basic DP przeznaczonym do obsługi i monitorowania procesów instalacji w środowisku przemysłowym. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Panel może być konfigurowany od wersji WinCC Basic V13 / STEP 7 Basic V13. Do konfiguracji należy stosować oprogramowanie zgodne z wymaganiami producenta.
• Nieprawidłowy montaż, błędne okablowanie, niewłaściwa konfiguracja lub nieautoryzowana zmiana ustawień mogą spowodować nieprawidłową obsługę instalacji, błędne wskazania, nieoczekiwane działanie systemu albo zagrożenie dla użytkownika.
• Przed rozpoczęciem montażu, demontażu lub prac serwisowych należy odłączyć zasilanie urządzenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, uszkodzenie urządzenia albo nieoczekiwane działanie instalacji.
• Zasilanie może być podłączane wyłącznie przez wykwalifikowany i autoryzowany personel. Podłączenie zasilania należy wykonać zgodnie z dokumentacją producenta, tabliczką znamionową urządzenia oraz krajowymi przepisami instalacyjnymi.
• Urządzenie musi być zasilane bezpiecznym bardzo niskim napięciem SELV/PELV. Nie przekraczać parametrów zasilania podanych przez producenta.
• Panel należy zasilać napięciem 24 V DC w dopuszczalnym zakresie 19,2–28,8 V DC. Znamionowy pobór prądu wynosi 230 mA.
• Typowy pobór mocy czynnej wynosi 5,5 W. Przy montażu należy zapewnić warunki pracy umożliwiające prawidłowe odprowadzanie ciepła.
• Podczas montażu i demontażu należy zabezpieczyć panel przed upadkiem. Uszkodzenie mechaniczne może spowodować nieprawidłową pracę urządzenia lub zagrożenie dla użytkownika.
• Panel jest urządzeniem do zabudowy. Tylna część urządzenia ma stopień ochrony IP20 i musi być zintegrowana z obudową lub szafą zapewniającą ochronę odpowiednią do zagrożeń w miejscu użytkowania, w tym ochronę przed porażeniem elektrycznym i rozprzestrzenianiem ognia.
• Stopień ochrony od frontu wynosi IP65 oraz NEMA 4 / NEMA 4x po prawidłowym zamontowaniu. Przed montażem należy sprawdzić stan urządzenia i uszczelek. Nie montować urządzenia z uszkodzonymi uszczelkami.
• Uszkodzenie uszczelek może umożliwić przedostanie się wilgoci lub cieczy do urządzenia, obudowy albo szafy, co może spowodować zwarcie, porażenie prądem, uszkodzenie mienia lub zagrożenie dla użytkownika.
• Produkt jest przeznaczony do użytku wewnętrznego. Nie jest przeznaczony do użytku zewnętrznego.
• Dopuszczalna temperatura pracy przy montażu pionowym wynosi od 0°C do +50°C. Przy maksymalnym kącie nachylenia dopuszczalna temperatura pracy wynosi od 0°C do +40°C.
• Przy montażu pionowym w formacie portretowym dopuszczalna temperatura pracy wynosi od 0°C do +40°C, a przy maksymalnym kącie nachylenia w formacie portretowym od 0°C do +35°C.
• Maksymalny dopuszczalny kąt nachylenia bez wentylacji zewnętrznej wynosi 35°. Nie montować urządzenia poza dopuszczalną pozycją montażową i zakresem temperatur.
• Temperatura transportu i magazynowania wynosi od -20°C do +60°C. Dopuszczalna wilgotność względna podczas pracy wynosi do 90%, bez kondensacji.
• Urządzenie należy chronić przed kondensacją, wilgocią, wodą, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Panel posiada ekran dotykowy analogowo-rezystancyjny oraz 8 przycisków funkcyjnych. Nie obsługiwać ekranu ostrymi ani spiczastymi przedmiotami i nie wywierać nadmiernej siły. Uszkodzony ekran dotykowy może prowadzić do błędnej obsługi instalacji, nieprawidłowego działania systemu albo obrażeń.
• Urządzenie z uszkodzonym ekranem dotykowym należy niezwłocznie wymienić i wycofać z użytkowania.
• Panel posiada wyświetlacz TFT widescreen 7", rozdzielczość 800 × 480 pikseli, 65 536 kolorów oraz podświetlenie LED. Ustawienia wyświetlania i obsługi należy konfigurować zgodnie z dokumentacją producenta.
• Urządzenie posiada klawiaturę ekranową numeryczną i alfanumeryczną. Funkcje obsługowe oraz przyciski funkcyjne należy konfigurować tak, aby ograniczać ryzyko błędnej obsługi procesów instalacji.
• Panel posiada interfejs PROFIBUS, MPI oraz Modbus RTU. Nie posiada interfejsu Industrial Ethernet i nie obsługuje PROFINET, EtherNet/IP, TCP/IP, DHCP, SNMP, DCP, LLDP ani MRP. Konfigurację komunikacji należy wykonać zgodnie z możliwościami urządzenia i wymaganiami instalacji.
• Panel posiada interfejs RS485 oraz RS422 współdzielony z RS485; interfejs RS232 jest dostępny wyłącznie z opcjonalnym adapterem. Połączenia komunikacyjne należy wykonywać zgodnie z dokumentacją producenta oraz zasadami instalacji przemysłowych.
• Urządzenie posiada 1 interfejs USB do nośników do 16 GB. Do archiwizacji i transferu danych można stosować nośniki USB zgodnie z dokumentacją producenta. Nieprawidłowe użycie nośników zewnętrznych może spowodować utratę danych lub nieprawidłowe działanie aplikacji HMI.
• Nieprawidłowa konfiguracja komunikacji PROFIBUS/MPI/Modbus RTU, adresacji, parametrów transmisji lub połączeń z systemem sterowania może spowodować utratę łączności, błędną wymianę danych albo nieprawidłową pracę instalacji.
• Przewody komunikacyjne i sygnałowe należy prowadzić zgodnie z zasadami kompatybilności elektromagnetycznej oraz dokumentacją producenta. Nieprawidłowe prowadzenie przewodów może powodować zakłócenia, utratę komunikacji lub nieoczekiwane działanie systemu.
• Produkt spełnia wymagania emisji zakłóceń klasy A według EN 55011 i jest przeznaczony do pracy w obszarach przemysłowych. Praca w środowisku mieszkalnym może powodować zakłócenia radiowe.
• W przypadku spodziewanych zakłóceń EMC większych niż przewidziane dla środowiska przemysłowego należy zastosować dodatkowe środki ochronne, np. ochronę ESD, odpowiednie uziemienie, ekranowanie przewodów lub zabezpieczenia przeciwprzepięciowe.
• Panel posiada system alarmów, bufor komunikatów, obsługę receptur, wskazania wartości procesowych, archiwizację komunikatów i wartości procesowych oraz funkcje diagnostyki systemowej dla SIMATIC S7-1200 i S7-1500. Funkcje te należy skonfigurować zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Panel umożliwia obsługę użytkowników i uprawnień. Konta administratorów należy odpowiednio zabezpieczyć przed dostępem osób nieuprawnionych.
• Stosować silne hasła i standardowe konta użytkowników do codziennej pracy. Nieuprawniony dostęp do panelu może umożliwić zmianę ustawień, manipulację procesem lub zakłócenie działania instalacji.
• Czyszczenie wykonywać wyłącznie przy wyłączonym urządzeniu lub przy aktywnej funkcji czyszczenia ekranu, jeżeli jest dostępna. Front urządzenia czyścić wilgotną ściereczką z użyciem płynu do mycia naczyń lub pieniącego środka do czyszczenia ekranów.
• Nie stosować środków czyszczących niezgodnych z informacjami producenta dotyczącymi odporności chemicznej. Nieprawidłowe czyszczenie może uszkodzić ekran, przyciski, uszczelki lub obudowę.
• Produkt nie wymaga konserwacji. Naprawy produktu mogą być przeprowadzane wyłącznie przez producenta.
• Przed oddaniem do użytkowania należy sprawdzić poprawność montażu, stan uszczelek, podłączenie zasilania, połączenia PROFIBUS/MPI/Modbus RTU, konfigurację projektu HMI, komunikację ze sterownikiem oraz działanie funkcji obsługowych i alarmowych.
• Systemy, maszyny i komponenty należy podłączać do sieci firmowej lub Internetu tylko wtedy, gdy jest to konieczne i po zastosowaniu odpowiednich środków ochronnych, takich jak zapory sieciowe, segmentacja sieci oraz kontrola dostępu.
• W celu ograniczenia ryzyka cyberzagrożeń należy stosować aktualne wersje produktu, oprogramowania, firmware i dokumentacji oraz wdrożyć kompleksową koncepcję cyberbezpieczeństwa przemysłowego.
• Aktualizacje produktu oraz oprogramowania należy wykonywać zgodnie z dokumentacją producenta. Stosowanie nieaktualnych lub niewspieranych wersji może zwiększać ryzyko cyberzagrożeń.
