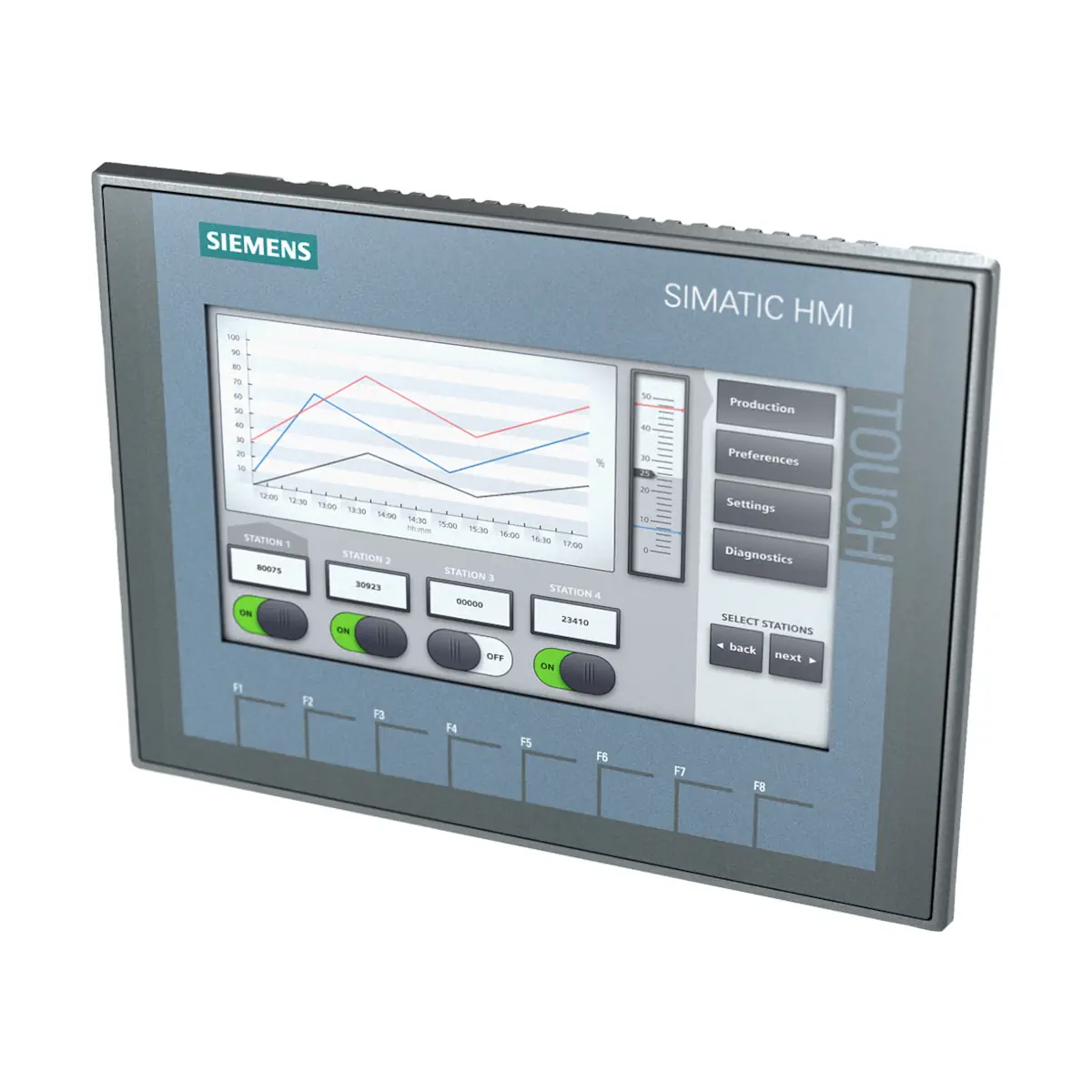

6AV2123-2GB03-0AX0 SIMATIC HMI, KTP700 Basic, Basic Panel, dotykowy z przyciskami, 7" TFT, 65536 kolorów, PROFINET, konfiguracja w WinCC Basic V13/ STEP 7 Basic V13

6AV2123-2GB03-0AX0 to panel operatorski Siemens SIMATIC HMI KTP700 Basic (oznaczenie typu: KTP700 Basic color PN) z obsługą klawiszową i dotykową. Wyposażony jest w 7" ekran TFT widescreen (65 536 kolorów) oraz interfejs PROFINET. Panel jest konfigurowalny z poziomu WinCC Basic V13 / STEP 7 Basic V13 i zawiera oprogramowanie open-source udostępniane bezpłatnie (zgodnie z informacją na dołączonej płycie CD).

Najważniejsze cechy

• Producent: Siemens
• Kod produktu: 6AV2123-2GB03-0AX0
• Rodzina/typ: SIMATIC HMI Basic Panel
• Wersja: KTP700 Basic color PN
• Obsługa: klawisze + ekran dotykowy (touch)
• Ekran: 7" TFT widescreen, podświetlenie LED, 65 536 kolorów
• Rozdzielczość: 800 × 480 px
• Interfejs sieciowy: 1× Industrial Ethernet (PROFINET)
• USB: 1× (obsługa pamięci USB do 16 GB)
• Zasilanie: DC 24 V (zakres 19,2…28,8 V)
• Stopień ochrony: przód IP65, tył IP20

Wyświetlacz i obsługa

• Typ wyświetlacza: TFT widescreen, podświetlenie LED
• Przekątna: 7"
• Wymiary obszaru wyświetlania: 154,1 mm (szer.) × 85,9 mm (wys.)
• Kolory: 65 536
• Podświetlenie: regulowane (dimmable), MTBF podświetlenia (25°C): 20 000 h
• Dotyk: ekran dotykowy analogowo-rezystancyjny
• Klawisze funkcyjne: 8 (brak klawiszy z diodami LED)
• Klawiatura numeryczna i alfanumeryczna: ekranowa (onscreen keyboard)

Interfejsy i komunikacja

• Industrial Ethernet: 1 interfejs, 2 diody statusu Ethernet
• PROFINET: tak (bez obsługi protokołu PROFINET IO)
• EtherNet/IP: tak
• MODBUS: tak (Modicon, MODBUS TCP/IP)
• Protokoły Ethernet: TCP/IP, DHCP, DCP, LLDP
• PROFIBUS / MPI / RS232 / RS422 / RS485: brak
• Gniazda kart SD: brak

Funkcje w WinCC (TIA Portal)

Konfiguracja i oprogramowanie

• Konfiguracja: przez zintegrowany WinCC Basic (TIA Portal)
• Obsługiwane narzędzia: STEP 7 Basic / STEP 7 Professional, WinCC Basic / Comfort / Advanced / Professional (TIA Portal)
• System operacyjny: proprietarny (Windows CE: nie)
• SIMATIC WinCC Sm@rtServer: tak (dostępny z WinCC (TIA Portal) V14 lub wyższym)

Języki

• Liczba języków online/runtime: 10
• Liczba języków w projekcie: 32

Alarmy, receptury, archiwizacja

• System alarmów: tak (z buforem i potwierdzaniem), wskaźnik komunikatów: tak
• Klasy alarmów: 32
• Komunikaty bitowe: do 1 000
• Komunikaty analogowe: do 25
• Bufor komunikatów: 256 wpisów, bufor cykliczny, retencyjny, bezobsługowy
• Receptury: 50 receptur; 100 rekordów danych na recepturę; 100 wpisów na rekord
• Pamięć receptur (wewnętrzna): 256 kB (bez możliwości rozszerzenia)
• Archiwa: 2 (1 archiwum komunikatów i 1 archiwum wartości procesowych), do 10 000 wpisów na archiwum
• Metody archiwizacji: sekwencyjna, krótkoterminowa
• Nośnik archiwizacji: pamięć USB (Ethernet: nie, karta pamięci: nie)
• Format danych: TXT (CSV: nie)

Obiekty i ekrany

• Zmiennie: 800 na urządzenie; 100 na ekran
• Ekrany (obrazy) konfigurowalne: 250
• Obiekty na ekran: do 100
• Obiekty złożone na ekran: do 10 (m.in. widok alarmów, trendów, receptur, diagnostyka systemowa)
• HTML browser: tak
• PDF display: nie
• IP camera display: nie

Bezpieczeństwo i użytkownicy

• Grupy użytkowników: 50
• Prawa użytkowników: 32
• Liczba użytkowników: 50
• Import/eksport haseł: tak
• SIMATIC Logon: nie

Zasilanie, pamięć i podzespoły

• Napięcie zasilania: DC 24 V
• Zakres dopuszczalny: 19,2…28,8 V DC
• Pobór prądu (znamionowo): 230 mA
• Moc czynna (typ.): 5,5 W
• Prąd rozruchowy (inrush) I²t: 0,2 A²·s
• Procesor: ARM
• Pamięć: Flash: tak, RAM: tak
• Pamięć dla danych użytkownika: 10 MB
• Sygnalizacja akustyczna: brzęczyk (buzzer): tak; głośnik: nie
• Zegar czasu rzeczywistego: sprzętowy i programowy; retencyjny (podtrzymanie typ. 6 tygodni); synchronizowalny

Warunki pracy i stopień ochrony

• Montaż: pozycja pionowa; możliwy montaż w układzie pionowym (portrait) i poziomym (landscape)
• Maks. kąt nachylenia bez wentylacji zewnętrznej: 35°
• Temperatura pracy (instalacja pionowa): 0…50°C
• Temperatura pracy (maks. kąt nachylenia): 0…40°C
• Temperatura pracy (instalacja pionowa, portrait): 0…40°C
• Temperatura pracy (maks. kąt nachylenia, portrait): 0…35°C
• Temperatura składowania/transportu: -20…60°C
• Wilgotność (praca): do 90% (bez kondensacji)
• Stopień ochrony: IP65 (front), IP20 (tył)
• NEMA (front): Enclosure Type 4 oraz Type 4x
• EMC: EN 55 011, klasa A (do zastosowań przemysłowych)

Dane mechaniczne i montaż

• Materiał obudowy (front): tworzywo sztuczne
• Wymiary frontu: 214 mm (szer.) × 158 mm (wys.)
• Otwór montażowy: 198 mm (szer.) × 142 mm (wys.)
• Głębokość zabudowy: 39 mm
• Masa (bez opakowania): 780 g
• Masa (z opakowaniem): 990 g

Podsumowanie

Siemens SIMATIC HMI KTP700 Basic (6AV2123-2GB03-0AX0) to 7-calowy panel HMI z obsługą klawiszową i dotykową (analogowo-rezystancyjną), zasilany z DC 24 V, z interfejsem PROFINET oraz portem USB (pamięć do 16 GB). Oferuje funkcje alarmów, receptur i archiwizacji na USB, a dzięki IP65 od frontu jest przystosowany do montażu w warunkach przemysłowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE, cULus, RCM oraz KC.
• Produkt posiada dopuszczenia morskie: GL, ABS, BV, DNV, LRS i NK.
• Produkt posiada deklarację środowiskową EPD.
• Produkt nie jest przeznaczony do stosowania w obszarach zagrożonych wybuchem ATEX, IECEx, cULus Class I Zone 1, cULus Class I Zone 2/Division 2 ani FM Class I Division 2.
• Produkt zawiera oprogramowanie open-source, udostępniane bezpłatnie zgodnie z informacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do certyfikowanej firmy zajmującej się utylizacją odpadów elektronicznych.
• Montaż, podłączenie, uruchomienie, demontaż i prace serwisowe wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwymi przepisami krajowymi.
• Produkt jest panelem operatorskim SIMATIC HMI KTP700 Basic przeznaczonym do obsługi i monitorowania procesów instalacji w środowisku przemysłowym. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Panel może być konfigurowany od wersji WinCC Basic V13 / STEP 7 Basic V13. Do konfiguracji należy stosować oprogramowanie zgodne z wymaganiami producenta.
• Nieprawidłowy montaż, błędne okablowanie, niewłaściwa konfiguracja lub nieautoryzowana zmiana ustawień mogą spowodować nieprawidłową obsługę instalacji, błędne wskazania, nieoczekiwane działanie systemu albo zagrożenie dla użytkownika.
• Przed rozpoczęciem montażu, demontażu lub prac serwisowych należy odłączyć zasilanie urządzenia. Prace przy załączonym zasilaniu mogą spowodować porażenie prądem, uszkodzenie urządzenia albo nieoczekiwane działanie instalacji.
• Zasilanie może być podłączane wyłącznie przez wykwalifikowany i autoryzowany personel. Podłączenie zasilania należy wykonać zgodnie z dokumentacją producenta, tabliczką znamionową urządzenia oraz krajowymi przepisami instalacyjnymi.
• Urządzenie musi być zasilane bezpiecznym bardzo niskim napięciem SELV/PELV. Nie przekraczać parametrów zasilania podanych przez producenta.
• Panel należy zasilać napięciem 24 V DC w dopuszczalnym zakresie 19,2–28,8 V DC. Znamionowy pobór prądu wynosi 230 mA.
• Typowy pobór mocy czynnej wynosi 5,5 W. Przy montażu należy zapewnić warunki pracy umożliwiające prawidłowe odprowadzanie ciepła.
• Podczas montażu i demontażu należy zabezpieczyć panel przed upadkiem. Uszkodzenie mechaniczne może spowodować nieprawidłową pracę urządzenia lub zagrożenie dla użytkownika.
• Panel jest urządzeniem do zabudowy. Tylna część urządzenia ma stopień ochrony IP20 i musi być zintegrowana z obudową lub szafą zapewniającą ochronę odpowiednią do zagrożeń w miejscu użytkowania, w tym ochronę przed porażeniem elektrycznym i rozprzestrzenianiem ognia.
• Stopień ochrony od frontu wynosi IP65 oraz NEMA 4 / NEMA 4x po prawidłowym zamontowaniu. Przed montażem należy sprawdzić stan urządzenia i uszczelek. Nie montować urządzenia z uszkodzonymi uszczelkami.
• Uszkodzenie uszczelek może umożliwić przedostanie się wilgoci lub cieczy do urządzenia, obudowy albo szafy, co może spowodować zwarcie, porażenie prądem, uszkodzenie mienia lub zagrożenie dla użytkownika.
• Produkt jest przeznaczony do użytku wewnętrznego. Nie jest przeznaczony do użytku zewnętrznego.
• Dopuszczalna temperatura pracy przy montażu pionowym wynosi od 0°C do +50°C. Przy maksymalnym kącie nachylenia dopuszczalna temperatura pracy wynosi od 0°C do +40°C.
• Przy montażu pionowym w formacie portretowym dopuszczalna temperatura pracy wynosi od 0°C do +40°C, a przy maksymalnym kącie nachylenia w formacie portretowym od 0°C do +35°C.
• Maksymalny dopuszczalny kąt nachylenia bez wentylacji zewnętrznej wynosi 35°. Nie montować urządzenia poza dopuszczalną pozycją montażową i zakresem temperatur.
• Temperatura transportu i magazynowania wynosi od -20°C do +60°C. Dopuszczalna wilgotność względna podczas pracy wynosi do 90%, bez kondensacji.
• Urządzenie należy chronić przed kondensacją, wilgocią, wodą, pyłem przewodzącym oraz innymi wpływami środowiskowymi przekraczającymi dopuszczalne warunki pracy.
• Panel posiada ekran dotykowy analogowo-rezystancyjny oraz 8 przycisków funkcyjnych. Nie obsługiwać ekranu ostrymi ani spiczastymi przedmiotami i nie wywierać nadmiernej siły. Uszkodzony ekran dotykowy może prowadzić do błędnej obsługi instalacji, nieprawidłowego działania systemu albo obrażeń.
• Urządzenie z uszkodzonym ekranem dotykowym należy niezwłocznie wymienić i wycofać z użytkowania.
• Panel posiada wyświetlacz TFT widescreen 7", rozdzielczość 800 × 480 pikseli, 65 536 kolorów oraz podświetlenie LED. Ustawienia wyświetlania i obsługi należy konfigurować zgodnie z dokumentacją producenta.
• Urządzenie posiada klawiaturę ekranową numeryczną i alfanumeryczną. Funkcje obsługowe oraz przyciski funkcyjne należy konfigurować tak, aby ograniczać ryzyko błędnej obsługi procesów instalacji.
• Panel posiada 1 interfejs Industrial Ethernet oraz 1 interfejs USB. Połączenia Ethernet i USB należy wykonywać zgodnie z dokumentacją producenta oraz zasadami instalacji przemysłowych.
• Panel obsługuje PROFINET, EtherNet/IP, Modbus TCP/IP oraz protokoły Ethernet TCP/IP, DHCP, DCP i LLDP. Nie obsługuje PROFINET IO, IRT, PROFIBUS, MPI ani MRP. Konfigurację sieci należy wykonać zgodnie z możliwościami urządzenia i wymaganiami instalacji.
• Nieprawidłowa konfiguracja komunikacji, adresacji sieciowej lub połączeń z systemem sterowania może spowodować utratę łączności, błędną wymianę danych albo nieprawidłową pracę instalacji.
• Produkt spełnia wymagania emisji zakłóceń klasy A według EN 55011 i jest przeznaczony do pracy w obszarach przemysłowych. Praca w środowisku mieszkalnym może powodować zakłócenia radiowe.
• W przypadku spodziewanych zakłóceń EMC większych niż przewidziane dla środowiska przemysłowego należy zastosować dodatkowe środki ochronne, np. ochronę ESD, odpowiednie uziemienie, ekranowanie przewodów lub zabezpieczenia przeciwprzepięciowe.
• Do archiwizacji i transferu danych można stosować nośniki USB zgodnie z dokumentacją producenta. Nieprawidłowe użycie nośników zewnętrznych może spowodować utratę danych lub nieprawidłowe działanie aplikacji HMI.
• Panel posiada system alarmów, bufor komunikatów, obsługę receptur, wskazania wartości procesowych, archiwizację komunikatów i wartości procesowych oraz funkcje diagnostyki systemowej. Funkcje te należy skonfigurować zgodnie z wymaganiami instalacji i dokumentacją producenta.
• Panel umożliwia obsługę użytkowników i uprawnień. Konta administratorów należy odpowiednio zabezpieczyć przed dostępem osób nieuprawnionych.
• Stosować silne hasła i standardowe konta użytkowników do codziennej pracy. Nieuprawniony dostęp do panelu może umożliwić zmianę ustawień, manipulację procesem lub zakłócenie działania instalacji.
• Czyszczenie wykonywać wyłącznie przy wyłączonym urządzeniu lub przy aktywnej funkcji czyszczenia ekranu, jeżeli jest dostępna. Front urządzenia czyścić wilgotną ściereczką z użyciem płynu do mycia naczyń lub pieniącego środka do czyszczenia ekranów.
• Nie stosować środków czyszczących niezgodnych z informacjami producenta dotyczącymi odporności chemicznej. Nieprawidłowe czyszczenie może uszkodzić ekran, uszczelki lub obudowę.
• Produkt nie wymaga konserwacji. Naprawy produktu mogą być przeprowadzane wyłącznie przez producenta.
• Przed oddaniem do użytkowania należy sprawdzić poprawność montażu, stan uszczelek, podłączenie zasilania, połączenia Ethernet i USB, konfigurację projektu HMI, komunikację ze sterownikiem oraz działanie funkcji obsługowych i alarmowych.
• Systemy, maszyny i komponenty należy podłączać do sieci firmowej lub Internetu tylko wtedy, gdy jest to konieczne i po zastosowaniu odpowiednich środków ochronnych, takich jak zapory sieciowe, segmentacja sieci oraz kontrola dostępu.
• W celu ograniczenia ryzyka cyberzagrożeń należy stosować aktualne wersje produktu, oprogramowania, firmware i dokumentacji oraz wdrożyć kompleksową koncepcję cyberbezpieczeństwa przemysłowego.
• Aktualizacje produktu oraz oprogramowania należy wykonywać zgodnie z dokumentacją producenta. Stosowanie nieaktualnych lub niewspieranych wersji może zwiększać ryzyko cyberzagrożeń.

Pliki do pobrania:
6AV2123-2GB03-0AX0 Karta katalogowa
